广州汇隽电力工程设计有限公司

工程设计图纸管理规定

2008-02-10发布 2008-02-10实施

广州汇隽电力工程设计有限公司 发布

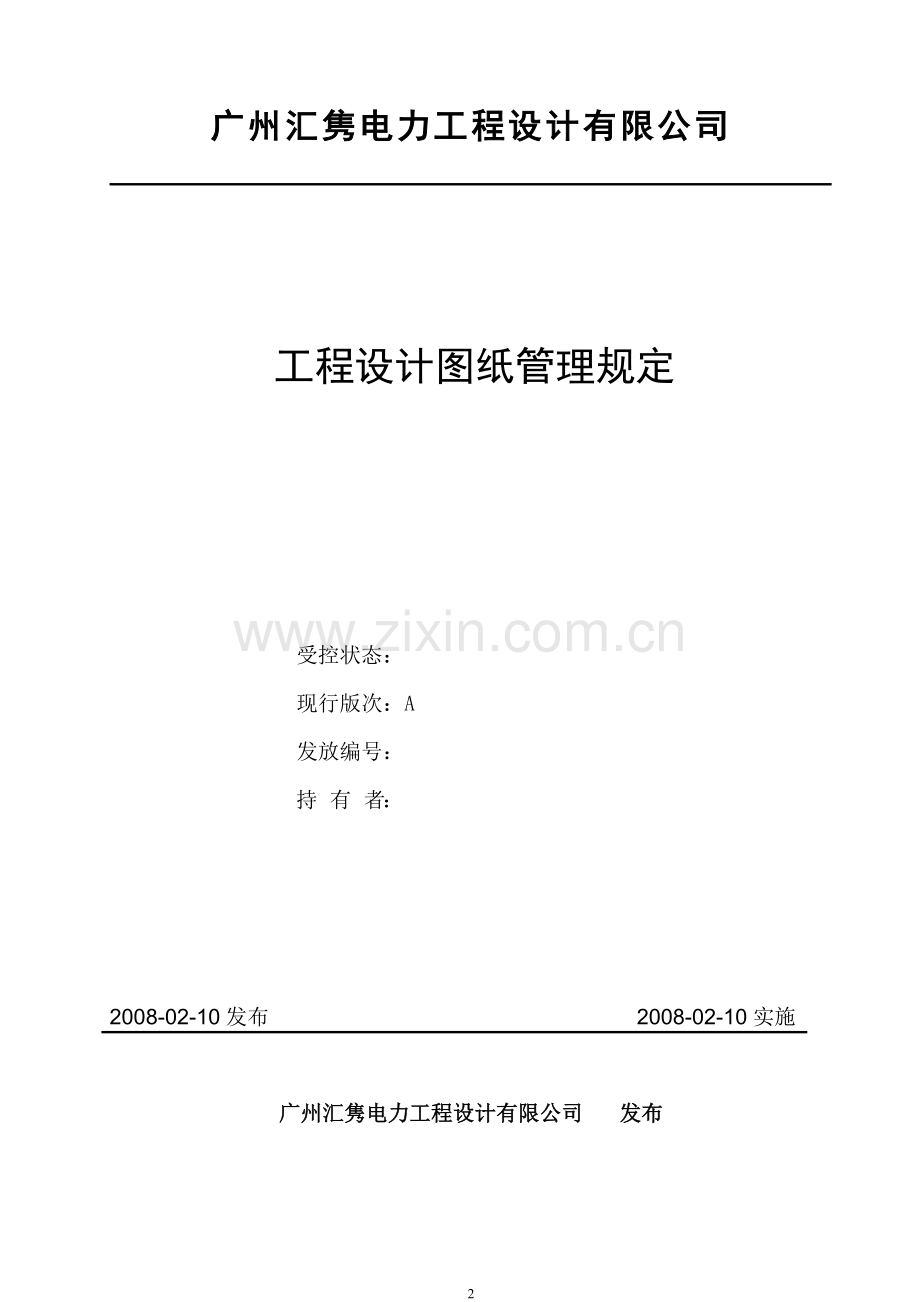

广州汇隽电力工程设计有限公司

工程设计图纸管理规定

受控状态：
现行版次：A
发放编号：
持 有 者：

2008-02-10发布 2008-02-10实施

广州汇隽电力工程设计有限公司 发布

目 次

1 目的和范围
2 引用标准/文件
3 职责
4 作业内容
5 相关文件

Q/HJ-C76.01-2008

工程设计图纸管理规定

现行版次:A 修改状态:0 页码:1/9

1 目的和范围
本办法规定了广州汇隽电力工程设计有限公司出版的工程设计文件(图纸及说明书)编号、套用图纸、图纸修改、图幅、图标及目录的编排要求。以保证工程设计图纸、文件、标识完整，满足能够对照设计输入进行验证和确认的要求。
本办法适用于广州汇隽电力工程设计有限公司工程设计可行性研究、初步设计、施工图设计及竣工图设计阶段的设计输出图纸(含设计非图纸文件等成品)及套用图纸、修改图纸的管理。
2 引用标准／文件
Q/HJ-B76-2008 产品标识和可追溯性控制程序
DL5028-93 电力工程制图标准
DLGJ86-96 电力工程勘测设计科技档案分类编号办法
3 职责
本办法由综合部归口管理，各专业部室执行。
4 作业内容
4.1 图纸的幅面、图标及目录
4.1.1 工程勘测设计图纸幅面和图框尺寸、图纸边长、加长及图幅分区，应符合DL5028-93电力工程制图标准的有关规定。
4.1.2 图标分工程设计图标、图纸会签图标，具体内容及尺寸见图4.1.2-1、图4.1.2-2和图4.1.2-3所示。需要时，会签图标的栏数可以增加。
4.2 设计图纸及卷册编号
4.2.1 工程设计图纸号与卷册检索号的基本模式如图4.2.1-1。
4.2.1.1 设计单位代号用两位阿拉伯数字表示，广州汇隽电力工程设计有限公司：HJ。

页码:2/9

图4.1.2-1 用于2、3、4号图纸的设计图标

图4.1.2-2 用于0、1号图纸的设计图标

图4.1.2-3 用于图纸会签的图标

页码:3/9
卷册检索号

图 号

HJ — × ××××× × — × ×× ×× — ×× ×

修改代字
图纸顺序号
册号
卷号
设计专业代字
设计阶段代字

工程代号
工程设计分类代字
设计单位代号
图4.2.1-1图纸图号与卷册检索号基本模式
4.2.1.2 工程设计分类代字用一个汉语拼音字母表示，见表4.2.1.2-1。
表4.2.1.2-1 工程设计分类代字
代 字
工程设计分类
代 字
工程设计分类
S
送电工程
T
土建工程
B
变电工程
U
通信工程
P
配电工程
L
测量工程
X
系统设计(包括系统通信、远动设计)
Q
其它工程
4.2.1.3 工程代号用5位阿拉伯数字表示，随工程设计任务同时下达，前两位为年度，后三位按任务时间先后顺序排列。
4.2.1.4 设计阶段代字用一个汉语拼音字母表示。(见表4.2.1.4-1)涉及本办法设计代字规定以外的设计，可用其所隶属的设计阶段代字并在后面加一至两位代字，由公司确定。

页码:4/9
表4.2.1.4-1 设计阶段代字
代 字
设 计 阶 段
K
可行性研究
C
初步设计
S
施工图设计
Z
竣工图设计

4.2.1.5 设计专业代字用一个汉语拼音字母表示，见表：4.2.1.5-1
表4.2.1.5-1 设计专业代字
代 字
设计专业名称
A
综合
D
电气专业（包括系统电气一次设计、变电一次、电气设备布置、电缆敷设安装、照明及送电机电专业）
R
变电二次接线、继电保护、电气设备布置
E
技经专业(包括预算、概算及技术经济分析等)
G
工程地质专业(包括钻探、化验等)
T
土建专业(包括建筑、结构,送电和变电结构等)
N
暖通专业
S
水工专业（包括水工布置、消防、给水、排水、水工结构）
U
通信专业
Y
远动专业
L
测量专业
Q
其它(上述专业不含的内容)

4.2.1.6 卷号、册号与图号分别用两位阿拉伯数字表示。图号修改代字用一位英文字母表示在卷册号后面。
4.2.1.7 基本模式举例：
下面的基本模式是施工图设计和竣工图的基本模式，卷册检索号和图号分别为三段。其中卷册检索号包含设计单位代码段、工程信息及设计阶段代
页码:5/9
码段和专业及卷、册代码段三部分；图号包含工程信息及设计阶段代码段和
专业及卷、册代码段、图号序号及修改代码段三部分。注意它们的区别。
卷册检索号

图号

HJ— B 07015 S—D 0201 —01 A
(1) (2) (3) (4) (5) (6) (7) (8)
1) HJ-广州汇隽电力工程设计有限公司
2) B-变电工程
3) 07015-2007年第十五项变电工程
4) S-施工图设计阶段
5) D-电气专业
6) 0201-电气专业部分第二卷第一册
7) 01-卷册内第一号图纸
8) A-第一号图纸第一次修改
HJ— B 07015 S—R —DH01
图4.2.3-1
HJ— B 07015 C—E 03 —01
图4.2.3-2
4.2.2卷册检索号与图号分别用于对卷册与图纸的检查。在设计成品中，除了卷册图纸外，也包括非图纸设计文件(如说明书、设备材料清册、电缆清册、概算书等及专题报告等)，因此对每本设计文件也应象卷册图纸一样予以编号。
4.2.3对单独出版的设计文件(如设备订货技术条件和估(概、预)算书等)也要编上卷册检索号，其编号模式如图4.2.3-1和图4.2.3-2所示。图中工程（或项目）编号按综合组下达的工程设计任务书中的规定填写；专业代字与工程设计图纸编号中的规定相同；文件修改代字用一位英文字母表示，按A、B、C顺序流水。
4.2.4 卷册检索号写在卷册图纸目录首页和副页左上角的卷册检索号栏内(见图4.2.4-1、4.2.4-2)。
页码:6/9
4.2.5 可行性研究阶段，设计图纸和设计文件较少，一般各专业成品合册出图，专业代字为A，后面为图纸顺序号。
图4.2.4-1卷册图纸目录首页

页码:7/9
图4.2.4-2卷册图纸目录附页

页码:8/9

4.3套用图纸管理办法
直接采用已审定批准的标准设计图纸在图面上不再修改，称套用图纸。对套用图纸的管理按照Q/HJ-2008 工程设计图件套用规定执行。
4.4 设计图纸修改
4.4.1 卷册内的图纸有增减或其图纸(一张或多张)有较多修改需要重新出图时，均属卷册的第一次修改，按Q/YJ-C72.13-2007 工程设计科技文件材料立卷归档规定填写蓝、底图及成品文件修改（增加）（作废）调用单，并需重新编制卷册图纸目录。修改后的卷册号采用原卷册检索号后加大写英文字母“A”表示第一次修改，“B”表示第二次修改，依此类推。已作修改而重新出图，原图作废，图名不变的图纸图号后两位阿拉伯数字所表示的顺序号可保持原号后加英文大写字母“A”表示第一次修改，“B”表示第二次修改。对本卷册修改中新增图纸的图号可排在最后。
4.4.2 对设计图纸的修改应慎重，应填写设计变更通知单，并按专业间联系配
合、成品校审、会签等有关规定的中要求执行，设计变更通知单应与相应的设
计文件一起归档。设计变更通知单作为一种特殊的设计文件，为便于检索，也应给予
编号。
设计变更通知单编号的基本模式如下图所示

× ｎｎｎｎｎ × - ×- GT ｎｎ
工 工 设 设 固 顺
程 程 计 计 定 序
分 代 阶 专 字 号
类 号 段 业 段
代 代 代
字 字 字
固定字段“GT”表示“改通”，其余字段的用法同上。
4.4.3 图纸修改后，应及时更换相应有关的档案资料，并及时交付顾客。
5 相关文件
Q/HJ-C72.09-2002 工程设计图件套用规定
Q/HJ-C72.13-2002 工程设计科技文件材料立卷归档规定
6 附录一 各工程类别各设计卷册划分表
附录二 CAD制图字体使用和线型规定(试行)

页码:9/9
附录一
110kV送变电工程可行性研究卷册目录
卷册编号
卷 册 名 称
图 号
A
综合部分 (专业：综合)

A01
可研报告及附图
B****K-A01-**

110kV变电工程初步设计卷册目录
卷册编号
卷 册 名 称
图 号
A
综合部分 (专业：综合)

A01
初步设计说明书及附图
B****C-A01-**
E02
概算书 (专业：技经)
B****C-E02-**

110kV变电工程施工图设计卷册目录
卷册编号
卷 册 名 称
图 号
D01
电气一次部分 (专业：电一)
B****S-D01*-**
D0101
总的部分
B****S-D0101-**
D0102
110kV配电装置

D0103
10kV屋内配电装置及无功补偿

D0104
主变压器及母线桥安装

D0105
全站防雷及接地

D0106
电缆敷设及防火封堵

D0107
站用电及全站照明

R02
电气二次部分 (专业：电二)

R0200
文字资料及厂家资料（包含电缆清册、远动信息表等）

R0201
公用设备二次线

R0202
1#主变保护及二次线

R0203
110kV线路二次线

R0204
10kV线路、电容器、分段、站用变二次线

R0205
备自投二次线

R0206
PT并列

R0207
直流系统

R0208
故障录波部分

T03
土建部分 (专业：土建)

T0301
总体部分

T0302
场地土方、挡土墙、围墙

T0303
综合楼建筑

T0304
综合楼结构

T0305
设备构、支架及基础

T0306
主变构架及主变基础、支架

T0307
10kV电容器组

T0308
25m独立避雷针

T0309
场地给排水及设施

U04
通信部分 (专业：通信)

U0401
光通信
B****S-U0401-**

S05
消防部分 (专业： 水工)

S0501
火灾自动报警灭火系统

S0502
消防栓灭火系统

S0503
气体灭火系统

S0504
消防泵房

06
对侧出线间隔扩建部分

D0601
电气一次部分
B****S-A0601-**
R0602
电气二次部分
B****S-D0602-**
T0603
土建部分
B****S- T0603-**
U0604
通信部分
B****S- U0604-**

送电工程（架空线）可行性研究卷册目录
卷册编号
图 册 名 称
图 号
01
综合部分 (专业：综合)

A01
可行性研究说明及附图
S****K-A01-**
A02
设备材料清册
S****K-A02-**
E03
概算书
S****K-A03-**

送电工程（架空线）初步设计卷册目录
01
综合部分 (专业：综合)

A01
初步说明书及附图
S****C-A01-**
A02
设备材料清册
S****C-A02-**
E03
概算书
S****C-A03-**

送电工程（架空线）施工设计卷册目录
卷册编号
图 册 名 称
图 号
A01
综合部分 (专业：综合)

A0101
施工图设计说明及附图
S****S-A0101-**
A0102
设备材料清册
S****S-A0102-**

D02
机电部分 (专业：电气)

D0301
平断面定位图及杆塔明细表
S****S-D0201-**
D0302
机电施工图
S****S-D0202-**

T03
杆塔部分 (专业：土建)

T0301
Y1-(15·18·21)转角杆
S****S-T0301-**
T0302
Y2-15(18)(21)转角杆
S****S-T0302-**
T0303
ZLS直线水泥杆
S****S-T0303*-**

SZ直线水泥杆
S****S-T030*-**

ZK直线水泥杆
S****S-T030*-**

DZL直线水泥杆
S****S-T030*-**

NL(0～5°)耐张水泥杆
S****S-T030*-**

JL(10～30°)转角水泥杆
S****S-T030*-**

JL(30～60°)转角水泥杆
S****S-T030*-**

JL(60～90°)转角水泥杆
S****S-T030*-**

110kV Z直线自立式塔图
S****S-T030*-**

110kV ZM直线自立式塔图
S****S-T030*-**

110kV ZM1直线自立式塔图
S****S-T030*-**

110Kv KB 直线自立式跨越塔图
S****S-T030*-**

110kVZGu2双回路直线自立式塔图
S****S-T030*-**

110kV GJ1转角自立式塔图
S****S-T030*-**

110kV GJ2转角自立式塔图
S****S-T030*-**

110kV GJ3转角自立式塔图
S****S-T030*-**

110kVJGuT2(10～30°)双回路转角自立塔图
S****S-T030*-**

110kVJGuT3(30～60°)双回路转角自立塔图
S****S-T030*-**

110kVJDSnT(60～90°)双回路终端自立塔图
S****S-T030*-**

···················

T04
基础部分 (专业：土建)

T0401
基础配置表及附图
S****S-T0401-**

U05
通信部分 (专业：通信)

U0501
施工设计说明书及附图
S****S-U0501-**
U0502
光缆材料清册
S****S-U0502-**
U0503
光缆线路平断面图及光缆明细表
S****S-U0503-**
U0504
光缆机电部分
S****S-U0504-**

送电工程（电缆）施工设计卷册目录
卷册编号
图 册 名 称
图 号
A01
电缆综合部分 (专业：综合)

A0101
电缆施工设计说明及附图
S****S-A0101-**
A0102
电缆设备材料清册
S****S-A0102-**

D02
电缆机电部分 (专业：电气)

D0201
电缆工井、管沟位置图及明细表
S****S-D0201-**
D0202
电缆电气安装图
S****S-D0202-**

T03
电缆土建部分 (专业：土建)

T0301
电缆土建施工图
S****S-T0301-**

送电工程（架空线-电缆）施工设计卷册目录
卷册编号
图 册 名 称
图 号
A01
综合部分 (专业：综合)

A0101
施工图说明及附图
S****S-A0101-**
A0102
设备材料清册
S****S-A0102-**

D02
机电部分 (专业：电气)

D0301
平断面定位图及杆塔明细表
S****S-D0201-**
D0302
机电施工图
S****S-D0202-**

T03
杆塔部分 (专业：土建)

T0301
Y1-(15·18·21)转角杆
S****S-T0301-**
T0302
Y2-15(18)(21)转角杆
S****S-T0302-**
T0303
ZLS直线水泥杆
S****S-T0303*-**

··················

T04
基础部分 (专业：土建)

T0401
基础配置表及附图
S****S-T0401-**

U05
通信部分 (专业：通信)

U0501
施工设计说明书及附图
S****S-U0501-**
U0502
光缆材料清册
S****S-U0502-**
U0503
光缆线路平断面图及光缆明细表
S****S-U0503-**
U0504
光缆机电部分
S****S-U0504-**
A06
电缆综合部分 (专业：综合)

A0601
电缆施工设计说明及附图
S****S-A0601-**
A0602
电缆设备材料清册
S****S-A0602-**

D07
电缆机电部分 (专业：电气)

D0701
电缆工井、管沟位置图及明细表
S****S-D0701-**
D0702
电缆电气安装图
S****S-D0702-**

T08
电缆土建部分 (专业：土建)

T0801
电缆土建施工图
S****S-T0801-**

配电线路（高压）工程施工图设计卷册目录
D01
高压电房电气部分 (专业：电气)
P****S-D01-**
X02
架空线路部分 (专业：线路)
P****S-X02-**
X03
电缆线路部分 (专业：线路)
P****S-X03-**
D04
10kV间隔 (专业：电气)
P****S-D04-**

配电线路（低压）工程施工图设计卷册目录
D01
室内低压电气部分 (专业：电气)
P****S-D01-**
X02
低压线路部分 (专业：线路)
P****S-X02-**

附录二 CAD制图字体使用及线型规定(试行)
1.目的
    我公司CAD出图率已达到100%，但是，以往CAD制图字体使用比较混乱，造成在不同的计算机环境下打开同一个电子图形文件出现字体乱码等现象，影响了CAD制图图面的完整、准确、整洁和美观。为了提高工程勘察设计的质量和效率，树立企业良好的形象，并为下一步电子图形文件归档作准备，实现电子图形文件的资源共享和重复使用。根据我公司的实际情况，特制定本规定。
2.范围
本规定适用于我公司所有的工程CAD勘测设计产品。
3.引用标准
本规定包含的条文参照下列标准。制定本规定时，下列标准版本均为有效：
GB/T 17304-1998  CAD通用技术规范
GB/T 18229-2000  CAD工程制图规则
GB/T 14665-1998  机械工程CAD制图规则
GB/T 18135-2000  电气工程CAD制图规则
GB/T 18112-2000  房屋建筑CAD制图统一规则
GB/T 13362.4－92 机械制图用计算机信息交换 常用长仿宋矢量字体、代(符)号
GB/T 13362.5－92 机械制图用计算机信息交换 常用长仿宋矢量字体、代(符)号 数据集
DL/T 5127-2001  水力发电工程CAD制图技术规定
4.字体规定
工程AutoCAD制图所使用的字体，应按照GB/T13362.4～13362.5中的要求，做到字体端正、笔画清楚，排列整齐、间隔均匀,特规定如下：
4.1 一般规定
（1）图中字符除了希腊字母和特殊字符外，可采用TSSDENG.SHX（字母与数字）+HZTXT.SHX(中文)。文字样式名为”HJTXT”;
（2）图中字符除了希腊字母和特殊字符外，可采用ZZY.SHX+（字母与数字）HZTXT.SHX(中文)。文字样式名为“HJHZ”;
（3）对于如数学公式等必须使用希腊字母时,应采用GREEKS.SHX或GREEKC.SHX。
文字样式名为“HJXL”;
（4）对于定义了属性的标题栏字体，使用中文Windows自带的仿宋GB2312字体; 文字样式名为“文字”；
（5）对于定义了属性的标题栏中的公司名称，使用中文OFFICE 2003自带的华文中宋字体; 文字样式名为“yb”；
（6）大标题文字或图册封面文字中粗体字可用中文WINDOWS自带的字体。
（7）对引进的软件，不符合本规定要求时，必须把该软件特定使用的字体文件备份。
（8）使用特殊字符字体，应优先使用AutoCAD系统原版特殊字符字体。
（9）最小字高要求：汉字大于或等于3.5mm，字母与数字大于或等于2mm。
（10）字符宽高比：一般取0.8，可选0.7~1.0。
（11）同一张图中字体、字高、字符宽高比力求统一。
4.2　字高规定
（1）字母或数字字高一般规定
1）一般字母或数字字高宜取3.5mm，特殊可选2～4mm；
2）字符串中包含中文字符时，其中的字母或数字可按中文字高取用；
3）用于表示符号或代号的字母或数字时，可取3.5～8mm。
（2）中文字高一般规定
1） 图形中文标注、说明条文字高宜取2.5～5.0mm；
2） 说明抬头文字字高宜取7.0mm，特殊可选5～7mm；
（3）定义了属性的图标栏中除公司名称外全部采用中文Windows字体“仿宋 GB2312”，其中字符字高和宽度比例规定：
　　工程名称栏：大图标单行取4.5mm，二行4mm（小图标单行取4mm，二行3.2mm），宽度比例0.8；
　　设计阶段栏：大图标取4mm（小图标取3mm），宽度比例0.8；
　　专业部分栏：大图标取4mm（小图标取3mm），宽度比例0.8；
　　图 号 栏：大图标取4mm（小图标取3mm），宽度比例0.8；
图 名 栏：大图标取5.5mm，二行5mm（小图标单行取4.5mm，二行4mm）, 宽度比例0.8；
（4）标题字高规定
标题字高可根据图面的大小选择。大、小标题字高应有所区别。
（5）其它说明
1） 电力图纸目录卷册名字高取5mm；
2） 所有字符字高应优先满足上述字高规定，如因受位置限制（如栏高较小的表格）而无法满足上述字高要求时，允许根据具体情况选定字高。
4.3 字体选用表
文字样式
字母与数字型文件
汉字字型文件
应用范围
HJTXT
ZZY.SHX
HZTXT.SHX
适用于所有除希腊字母外的CAD数字、字符和汉字
HJHZ
Tssdeng.shx
HZTXT.SHX
适用于所有除希腊字母外的CAD数字、字符和汉字
HJXL
GREEKS.SHX(单线)
GREEKC.SHX
HZTXT.SHX
仅用于使用希腊字母的字符
文字
仿宋GB2312
标题栏字符
yb
华文中宋
标题栏公司名称
4.4 图线、图层、线宽规定
①、虚线 8深色 虚线 0.18
②、尺寸 4青色 实线 0.18
③、0层 7白色 实线 0.25
④、实体 6紫色 实线 0.35
⑤、中心线 5蓝色 中心线 0.18
⑥、机动层 黄色 实线 0.25
⑦、粗线(路) 红色 虚线 0.7(1.0)
A3及以下图幅取0.7 A2及以上图幅取1.0
4.5 在设计管理系统中，在各类图框中已预定义了上述文字样式和上面的图线：
5. 本规定自二○○八年二月一日开始实施。

附件1： CAD制图字体选用说明
1、Windows自带的(Ture type)字体
该字体占用内存比较大。同时，不同版本的Windows操作系统，其自带的字体也略有不同。优点是适用于全部的字符、字母、数字和汉字，为了使标题栏及内容的标准化，设计管理系统和标题栏内容的一致性，全部采用Windows字体。
2、国内中文型文件字体
目前国内中文字体中，含有中文标点符号的字体是Hztxt.shx（1145K字节），该字体也是水力发电工程CAD制图规定中推荐使用字体，故我公司也选用该字体作为中文首选字体。
3、字母与数字型文件字体
⑴ CAD原系统的字母与数字字体与国内中文字体组合时，其高度显得比中文字体高，不协调，故不推荐。
⑵ Tssdeng.shx（17K字节）经实用发现效果良好，可作为符号、代号字符的字体，也可作为一般字母与数字的字体，故选用该字体作为字母与数字字体。
⑶ zzy.shx（8K字节）经实用发现效果良好，可作为符号、代号字符的字体，也可作为一般字母与数字的字体，故选用该字体作为字母与数字字体。
4、希腊字体
由于希腊字体比较特殊，其它字体无法替代它，故允许使用该字体，水力发电工程CAD制图规定中推荐使用Greeks.shx（8K字节）或Greekc.shx（12K字节）。
