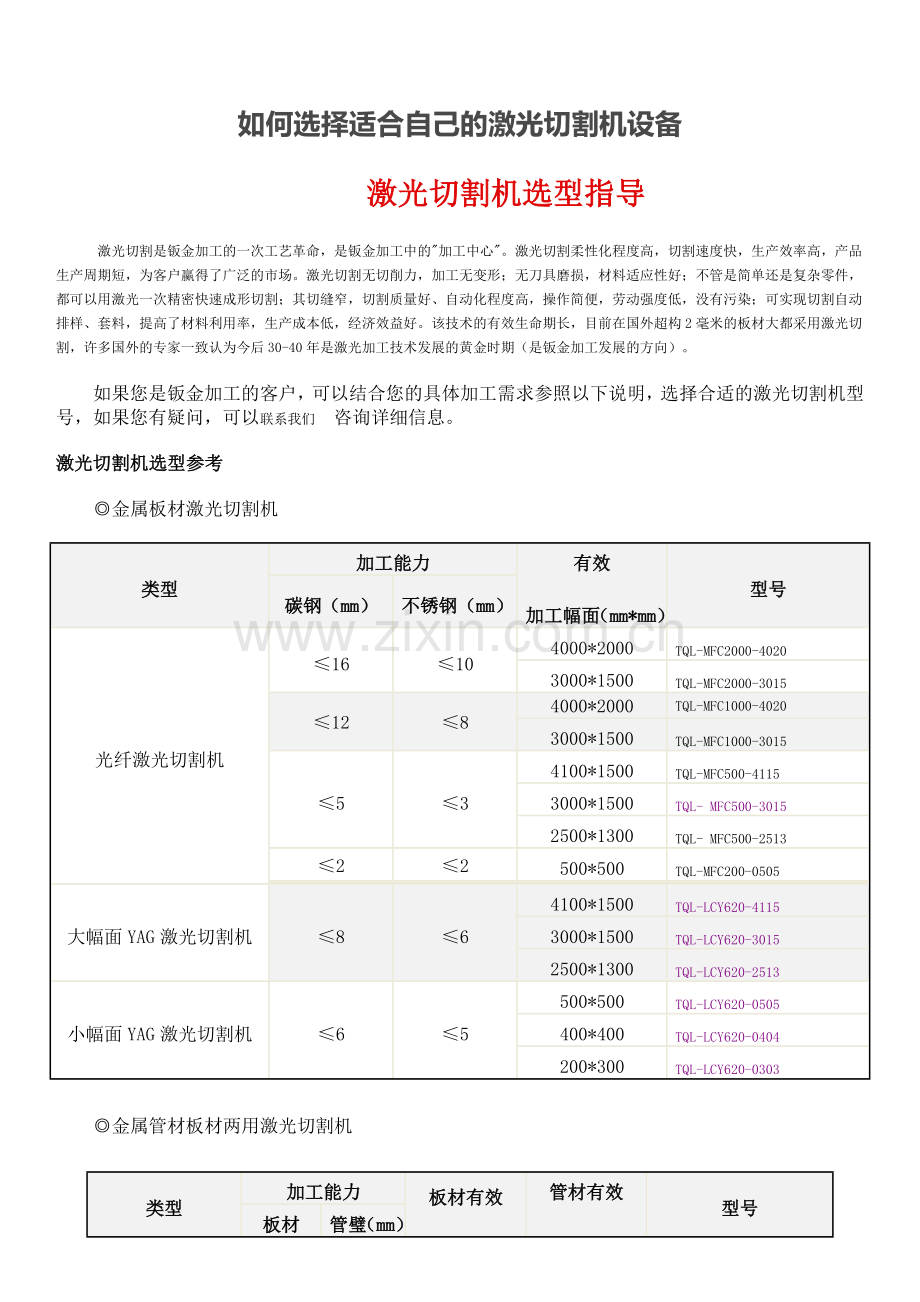

如何选择适合自己的激光切割机设备
激光切割机选型指导
激光切割是钣金加工的一次工艺革命，是钣金加工中的"加工中心"。激光切割柔性化程度高，切割速度快，生产效率高，产品生产周期短，为客户赢得了广泛的市场。激光切割无切削力，加工无变形；无刀具磨损，材料适应性好；不管是简单还是复杂零件，都可以用激光一次精密快速成形切割；其切缝窄，切割质量好、自动化程度高，操作简便，劳动强度低，没有污染；可实现切割自动排样、套料，提高了材料利用率，生产成本低，经济效益好。该技术的有效生命期长，目前在国外超构2毫米的板材大都采用激光切割，许多国外的专家一致认为今后30-40年是激光加工技术发展的黄金时期（是钣金加工发展的方向）。
如果您是钣金加工的客户，可以结合您的具体加工需求参照以下说明，选择合适的激光切割机型号，如果您有疑问，可以联系我们 咨询详细信息。
激光切割机选型参考
◎金属板材激光切割机
类型
加工能力
有效
加工幅面（mm*mm）
型号
碳钢（mm）
不锈钢（mm）
光纤激光切割机
≤16
≤10
4000*2000
TQL-MFC2000-4020
3000*1500
TQL-MFC2000-3015
≤12
≤8
4000*2000
TQL-MFC1000-4020
3000*1500
TQL-MFC1000-3015
≤5
≤3
4100*1500
TQL-MFC500-4115
3000*1500
TQL- MFC500-3015
2500*1300
TQL- MFC500-2513
≤2
≤2
500*500
TQL-MFC200-0505

大幅面YAG激光切割机
≤8
≤6
4100*1500
TQL-LCY620-4115
3000*1500
TQL-LCY620-3015
2500*1300
TQL-LCY620-2513
小幅面YAG激光切割机
≤6
≤5
500*500
TQL-LCY620-0505
400*400
TQL-LCY620-0404
200*300
TQL-LCY620-0303

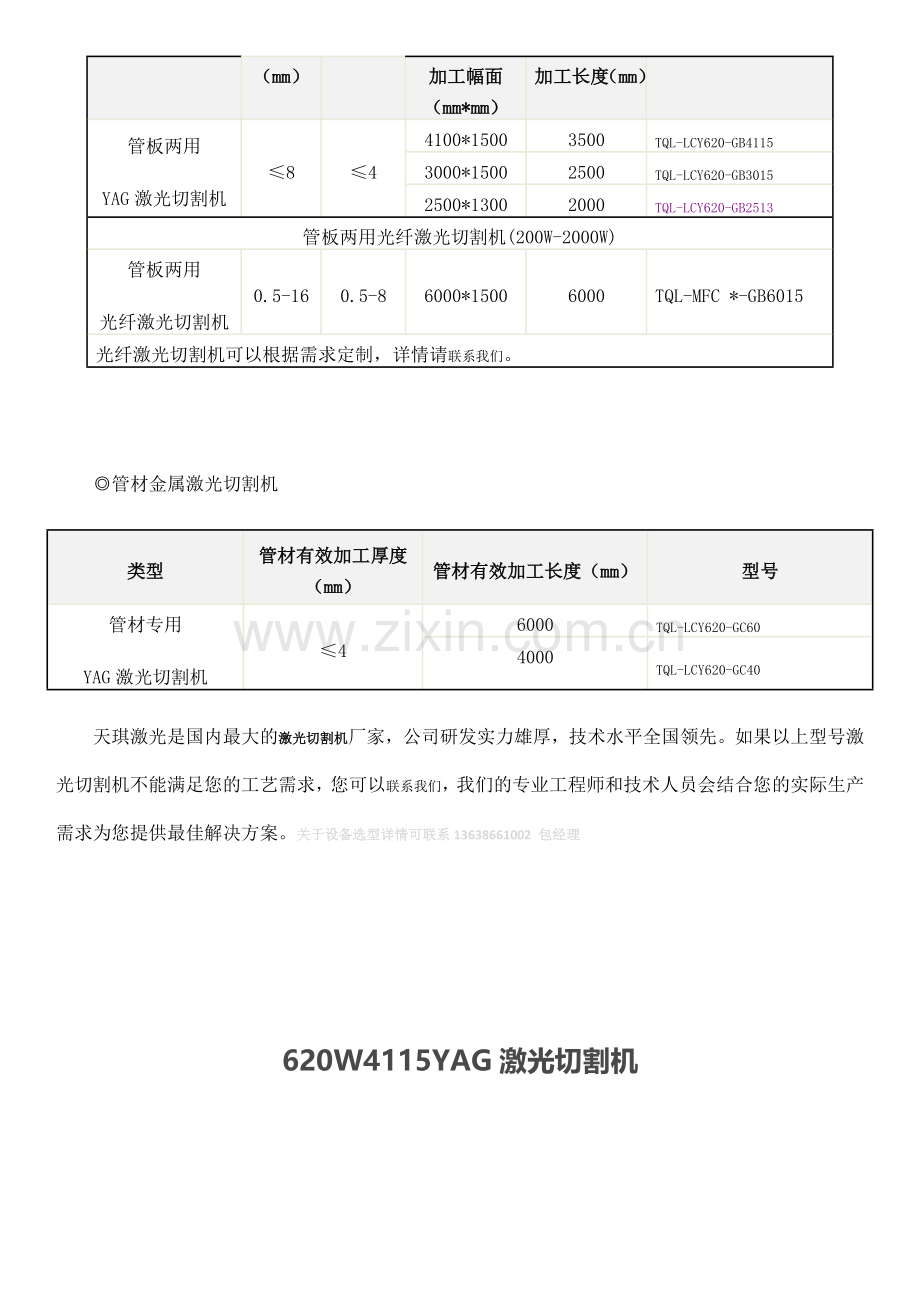

◎金属管材板材两用激光切割机
类型
加工能力
板材有效
加工幅面（mm*mm）
管材有效
加工长度（mm）
型号
板材（mm）
管璧（mm）
管板两用
YAG激光切割机
≤8
≤4
4100*1500
3500
TQL-LCY620-GB4115
3000*1500
2500
TQL-LCY620-GB3015
2500*1300
2000
TQL-LCY620-GB2513
管板两用光纤激光切割机(200W-2000W)
管板两用
光纤激光切割机
0.5-16
0.5-8
6000*1500
6000
TQL-MFC *-GB6015
光纤激光切割机可以根据需求定制，详情请联系我们。

◎管材金属激光切割机
类型
管材有效加工厚度（mm）
管材有效加工长度（mm）
型号
管材专用
YAG激光切割机
≤4
6000
TQL-LCY620-GC60
4000
TQL-LCY620-GC40
天琪激光是国内最大的激光切割机厂家，公司研发实力雄厚，技术水平全国领先。如果以上型号激光切割机不能满足您的工艺需求，您可以联系我们，我们的专业工程师和技术人员会结合您的实际生产需求为您提供最佳解决方案。关于设备选型详情可联系13638661002 包经理

620W4115YAG激光切割机

产品介绍
设备选型指南
​1、机型特点：
    采用自主研发金属YAG激光器，光学稳定性强，避免经常调整光路；
    采用自主研发数控系统，图形化界面，方便操作，专业切割控制软件可随意设计各种图形及文字，即时加工，支持CAD、CorelDraw等专业制图软件；
    采用自主研发的自动跟踪系统，电容非接触式高度跟踪，可以自动调整最佳的焦距，保证整板最佳切割效果。防撞设计，避免切割头于切下的板材碰撞，引起激光头损坏。
2、适用材料：
     主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌板、铜等多种金属材料的快速切割。
3、行业应用：
    应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。
4、设备优势：
   1. 精度高：适用于精密配件的切割和各种工艺字、画的精细切割。
   2. 速度快：是线切割的100倍以上。
   3. 热影响区小,不易变形。切缝平整、美观，无需后续处理。
   4. 性价比极高：价格只有同类性能CO2激光切割机的1/3,及同等功效数控冲床的2/5。
   5.  使用成本很低：仅为同类CO2激光切割机的1/8~1/10，每小时成本仅为18~35元，CO2激光切割机每小时成本为150~240元左右。
   6. 后续维护费用很低：仅为同类CO2激光切割机的1/10~1/15及同等功效数控冲床的1/3~1/4。
   7.  性能稳定，保证持续生产。固体YAG激光器是激光领域最稳定最成熟的产品之一。
5.技术参数：
设备型号
TQL-LCY620-4115
加工幅面
4100×1500mm
最大切割厚度
8mm
最大输出功率
620 W
激光波长
1046nm
脉冲频率
1～500 Hz
最大切割速度
100mm/s
轴向定位精度
≤±0.08mm/m
重复定位精度
≤±0.04mm
机床重量
4200KG
冷却方式
水冷
电力需求
380V/50Hz

6.样品展示：

7.同类型号推荐&技术参数：
设备型号
TQL-LCY620-4115
TQL-LCY620-3015
TQL-LCY620-2513
加工幅面
4100×1500mm
3000×1500mm
2500×1300mm
最大切割厚度
8mm
8mm
8mm
最大输出功率
620W
620W
620W
激光波长
1046nm
1046nm
1046nm
脉冲频率
1～500 Hz
1～500 Hz
1～500 Hz
最大切割速度
100m/s
100m/s
100m/s
轴定位精度
≤±0.08mm/m
≤±0.08mm/m
≤±0.08mm/m
重复定位精度
≤±0.04mm
≤±0.04mm
≤±0.04mm
机床重量
4200KG
4000KG
3780KG
冷却方式
水冷
水冷
水冷
电力需求
380V/50Hz
380V/50Hz
380V/50Hz
 8、其它激光设备推荐：
加工板材
加工管材
加工管、板
汽配钣金加工
打标焊接
光纤激光切割机
管材专用
光纤管板两用
三维激光切割机
激光打标机
YAG激光切割机
YAG管板两用
三维激光焊接机
激光焊接机

2000W4020光纤激光切割机

产品介绍
设备选型指南 国产激光切割机设备 详细咨询 13638661002 包经理 免费获取设备的资料及配置价格
1、机型特点：
   采用世界顶级的IPG激光器，移动式龙门结构机床，整体外包围结构，能保持长时间良好的稳定性、安全性；自动交换式工作台，设备可边加工边上下料，方便快捷省时；伺服电机硬件运行系统与软件数控系统同为德国原装进口，兼容性好，稳定性强，维护更方便，切割功能更强大。
2、适用材料：
   主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌板、铜等多种金属材料的快速切割。
3、行业应用：
   应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。
4、设备优势：
        1、卓越的光束质量：聚焦光斑更小，工作效率更高，加工质量更好；
        2、极高的切割速度：是同等功率CO2激光切割机的2倍；
        3、极高的稳定性：采用世界顶级的进口光纤激光器，性能稳定，关键部件使用寿命可达10万小时；
        4、极高的电光转换效率：光纤激光切割机比CO2激光切割机电光转换效率高3倍，节能环保；
        5、极低的使用成本：整机耗电量仅为同类CO2激光切割机的20-30%；
        6、极低的维护成本：无激光器工作气体；光纤传输，无需反射镜片，可节约大量维护成本；
        7、产品操作维护方便：光纤传输，无需调整光路；
        8、超强的柔性导光效果：体积小巧，结构紧凑，易于柔性加工要求。
5、设备参数：
设备型号
TQL-MFC2000-4020
激光器类型
光纤激光器
激光工作介质
YVO4
激光波长
1070 nm
额定输出功率
2000 W
光束质量
＜0.373mrad
X轴行程
4000mm
Y轴行程
2000mm
Z轴行程
120mm
有效切割范围
4000×2000mm
工作台轴向定位精度
≤±0.05㎜/m
工作台重复定位精度
≤±0.03㎜/m
最大空行速度
120m/min
工作台最大承载
1600KG
相数
3
电源额定电压
380V
频率
50Hz
总电源防护等级
IP54
 国产激光切割机设备 详细咨询 13638661002 包经理 免费获取设备的资料及配置价格
       注：关于设备的更多详细配置信息，您可以致电我们获取。
6、样品展示：

  7、同类型号推荐&技术参数：

设备型号
TQL-MFC2000-4020
TQL-MFC2000-3015
TQL-MFC1000-4020
TQL-MFC1000-3015
激光器功率
2000W
2000W
1000W
1000W
激光器类型
进口光纤激光器
板材加工幅面
4000*2000mm2
3000*1500 mm2
4000*2000 mm2
3000*1500 mm2
X 轴行程
4000mm
3000mm
4000mm
3000mm
Y 轴行程
2000mm
1500mm
2000mm
1500mm
Z 轴行程
100mm
最大切割厚度
16mm
12mm
几何定位精度
±0.05mm/m
重复定位精度
±0.03mm
电力需求
380V/50Hz
工作台承重
1600KG
900KG
1600KG
900KG
冷却方式
水冷
8、其它激光设备推荐：
加工板材
加工管材
加工管、板
汽配钣金加工
打标焊接
光纤激光切割机
管材专用
光纤管板两用
三维激光切割机
激光打标机
YAG激光切割机
YAG管板两用
三维激光焊接机
激光焊接机

620W管板两用YAG激光切割机

产品介绍
设备选型指南国产激光切割机设备 详细咨询 13638661002 包经理 免费获取设备的资料及配置价格
1、机型特点：
   此款管板两用激光切割机是在YAG620瓦板材专用激光切割机的基础上，将龙门外延，侧面加旋转夹具装置的一款两用型激光切割机。既能切割板材，又能切割管材，针对管材开各种形状的孔及图案，坡口切割等金属加工工艺，成型箱体的开孔等。
2、适用材料：
主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌板、铜等多种金属材料的快速切割。
3、行业应用：
应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。
4、设备优势：
 1.  精度高：适用于精密配件的切割和各种工艺字、画的精细切割。
 2.  速度快：是线切割的100倍以上。
 3.  热影响区小,不易变形。切缝平整、美观，无需后续处理。
 4.  性价比极高：价格只有同类性能CO2激光切割机的1/3,及同等功效数控冲床的2/5。
 5.  使用成本很低：仅为同类CO2激光切割机的1/8~1/10，每小时成本仅为18~35元，CO2激光切割机每小时成本为150~240元左右。
 6.  后续维护费用很低：仅为同类CO2激光切割机的1/10~1/15及同等功效数控冲床的1/3~1/4。
 7.  性能稳定，保证持续生产。固体YAG激光器是激光领域最稳定最成熟的产品之一。
5.技术参数：
设备型号
TQL-LCY620-GB3015
最大输出功率
620W
激光波长
1046nm
脉冲频率
1-500HZ
板材加工幅面
3000×1500mm
切割板材厚度
0.2-8mm
管材切割直径
20-320mm
最大管材切割长度
2500mm
切割管壁厚度
0.2-4mm
X、Y、Z轴几何定位精度
≤±0.08mm/m
X、Y、Z轴重复定位精度
≤±0.04mm/m
冷却方式
水冷
电力配置
380V/50HZ
6.样品展示：

7.同类型号推荐&技术参数：
设备型号
TQL-LCY620-GB4115
TQL-LCY620-GB3015
TQL-LCY620-GB2513
最大输出功率
620W
620W
620W
激光波长
1046nm
1046nm
1046nm
脉冲频率
1～500 Hz
1～500 Hz
1～500 Hz
板材加工幅面
4100×1500mm
3000×1500mm
2500×1300mm
切割板材厚度
0.2mm-8mm
0.2mm-8mm
0.2mm-8mm
管材切割直径
20-320mm
20-320mm
20-320mm
最大管材切割长度
3500mm
2500mm
2000mm
切割管壁厚度
0.2mm-4mm
0.2mm-4mm
0.2mm-4mm
几何定位精度
≤±0.08mm/m
≤±0.08mm/m
≤±0.08mm/m
重复定位精度
≤±0.04mm/m
≤±0.04mm/m
≤±0.04mm/m
冷却方式
水冷
水冷
水冷
电力配置
380V/50HZ
380V/50HZ
380V/50HZ
8、其它激光设备推荐：
加工板材
加工管材
加工管、板
汽配钣金加工
打标焊接
光纤激光切割机
管材专用
光纤管板两用
三维激光切割机
激光打标机
YAG激光切割机
YAG管板两用
三维激光焊接机
激光焊接机

500W RX160L三维光纤激光切割机

产品介绍
设备选型指南
1、机型特点：
   三维光纤激光切割机的面世受到市场的推崇，它代替了传统的加工方式，降低了模具投资，大大缩短了汽车制造商和零部件配套商的开发周期，提高加工效率和切割工件的精度，降低了生产成本，是汽车制造商和零部件配套商提高竞争力的有力工具。
2、适用材料：
   适用于不锈钢、碳钢、合金钢、硅钢、钛合金等金属材料的三维切割。
3、行业应用：
   广泛应用于汽车制造、模具制造、医疗器械、五金、装饰、金属对外加工服务等各种制造行业。
4、设备优势：
1）尖端光纤激光技术与数字控制技术完美融合，代表着最先进的激光切割水平；
2）专业的激光切割机控制系统，电脑操作，能够保证切割质量，使切割工作更方便，操作更为简单；
3）配置进口智能六轴机器人，可实现三维立体切割，操控方便，智能化程度高。保证设备的高速度、高精度、高可靠性；
4）激光切割头配置进口激光切割头，反应灵敏、准确，与机械手有效配合，避免切割头与加工板材碰撞，并能保证切割焦点位置，保证切割质量稳定；
5）激光切割头可承受1.0Mpa气体压力，高压气路设备，提高了对不锈钢等难割材料的切割能力。
5、设备参数：
型号
TQL-RFC-RX160L
激光器类型
光纤激光器
激光工作方式
连续
激光波长
1070 nm
光束质量
2 mm*mrad
输出光纤芯径
50-100mm
额定输出功率
200-2000 W
输出功率稳定性
±2%
冷却方式
水冷
机械人规格
RX160L
最大负载（kg）
28
额定负载（kg）
14
轴数
6轴
机械手重复定位精度
±0.1mm
最大臂展半径
2010mm
防护等级
IP65
手臂重量（kg）
250
安装方式
倒装式
最大工作范围
≤4000*2000mm

6.样品展示：
