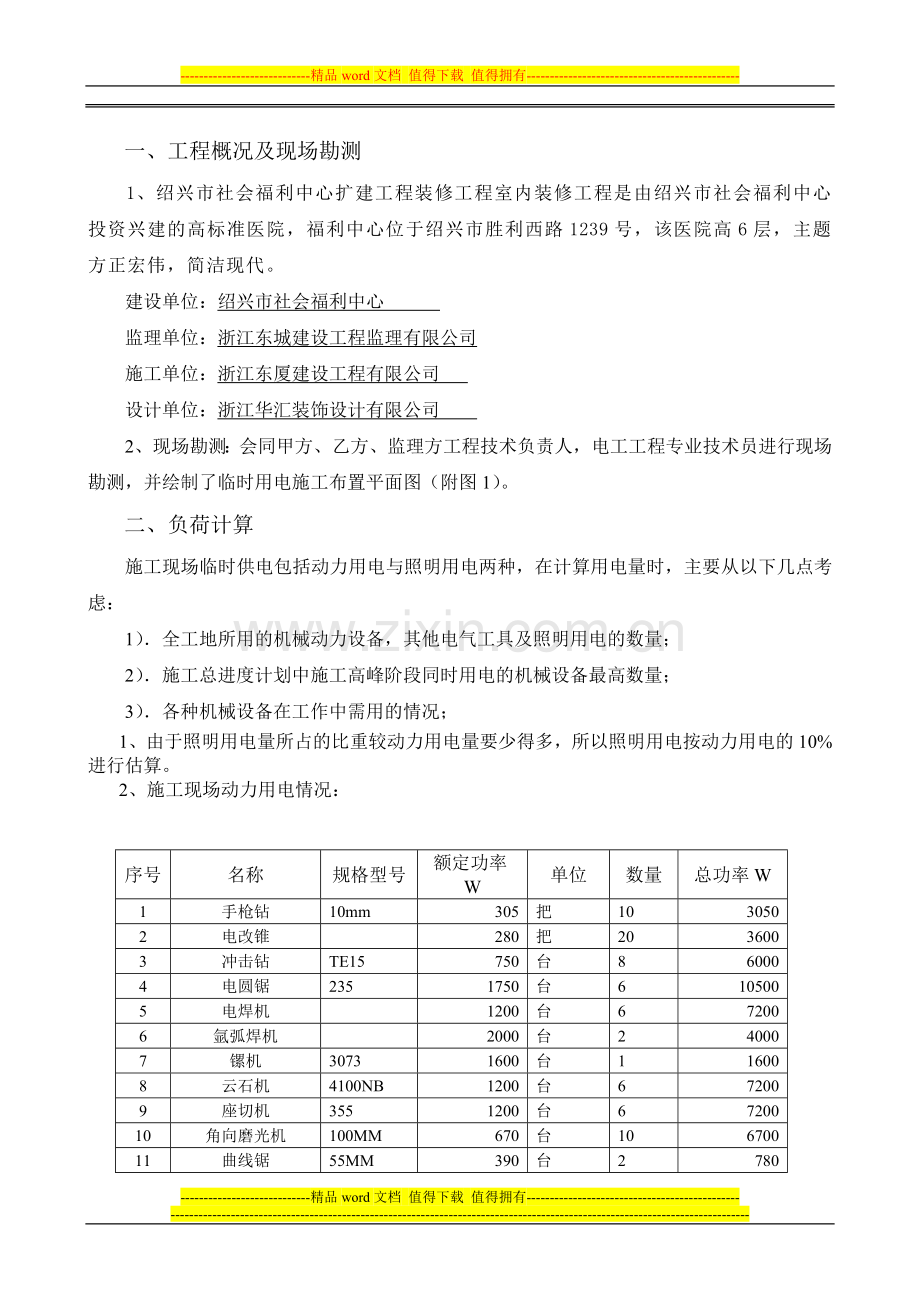

-精品word文档 值得下载 值得拥有-绍兴福利中心扩建装修工程临时用电施工组织设计浙江东厦建设工程有限公司一、工程概况及现场勘测1、绍兴市社会福利中心扩建工程装修工程室内装修工程是由绍兴市社会福利中心投资兴建的高标准医院，福利中心位于绍兴市胜利西路1239号，该医院高6层，主题方正宏伟，简洁现代。建设单位：绍兴市社会福利中心 监理单位：浙江东城建设工程监理有限公司施工单位：浙江东厦建设工程有限公司 设计单位：浙江华汇装饰设计有限公司 2、现场勘测：会同甲方、乙方、监理方工程技术负责人，电工工程专业技术员进行现场勘测，并绘制了临时用电施工布置平面图（附图1）。二、负荷计算施工现场临时供电包括动力用电与照明用电两种，在计算用电量时，主要从以下几点考虑：1）全工地所用的机械动力设备，其他电气工具及照明用电的数量；2）施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；3）各种机械设备在工作中需用的情况；1、由于照明用电量所占的比重较动力用电量要少得多，所以照明用电按动力用电的10%进行估算。2、施工现场动力用电情况：序号名称规格型号额定功率W单位数量总功率W1手枪钻10mm305把1030502电改锥280把2036003冲击钻TE15750台860004电圆锯2351750台6105005电焊机1200台672006氩弧焊机2000台240007镙机30731600台116008云石机4100NB1200台672009座切机3551200台6720010角向磨光机100MM670台10670011曲线锯55MM390台278012空压机2000台24000施工区小计6183013加工区12000012000014生活区48间*3KW14400014400015办公区10间*5KW5000050000合计总功率Pe375830此时工地所用电动机械虽然已在50台以上，但其主要负荷是电圆锯、电焊机，云石机以及座切机，在现场往往同时工作，甚至满载运行，所以所选需要系数K要大，这里选K=0.7，cos=0.75，这样动力用电容量即为：甲方指定用电借接口为三相380V电源，施工动力用电量需三相380V电源，照明需单相220V电源。根据实际现场，本工程临时配电接口分四大区域，即：施工区、加工区、生活区以及办公区，用电量分别如上表所示。 P=KPe =0.7375.83 =263.081KW 施工区、加工区、生活区以及办公区分别配电要求同上可得： 按上述要求,施工区总开关可选用100A型三相四线空开；加工区总开关可选用200A型三相四线空开；生活区总开关可选用250A型三相四线空开；加工区总开关可选用100A型三相四线空开。其主要技术数据为额定负荷分别如上，额定动作电流30MA ,动作时间为0.3s。加工区以及生活区总开关可选用100A型三相四线空开，其主要技术依据为额定负荷100A，额定动作电流30MA,动作时间0.3s。施工区楼层总开关可选用63A型三相四线空开，其主要技术依据为额定负荷63A，额定动作电流30MA,动作时间0.3s，直接作业面分支配电箱里设总开关一个，分支开关5个，总开关选用32A型3P空开，分支开关15A型1P空开。 查电气设备手册，得知：进入施工现场的主电缆可选50mm 五芯多股铜芯电缆，各楼层配电箱进线选用25mm；加工棚配电箱进线电缆可选95mm五芯多股铜芯电缆；生活区配电箱进线电缆可选95mm五芯多股铜芯电缆；办公区配电箱进线电缆可选50mm五芯多股铜芯电缆。三、配电线路设计1、低压配电线路型式经现场勘测及负荷计算，确定本工程施工现场380/220V低压配电型式为放射式配电线路。如总平面布置图示：从土建变压器二次侧总盘接线，加工区一台计量配电盘；1#楼设一计量总盘，每层一台配电盘；2#楼设一计量总盘，每两层一台配电盘；生活区设一计量总盘，分设高压、低压盘各一台；办公区设一带计量配电盘。2、基本保护系统接线方式按照JGJ46-88施工现场临时用电安全技术规范的规定，在施工现场变压器低压侧中性点直接接地的三相四线制临时用电工程中，必须采用具有专用保护零线的TNS接零保护系统，并且在专用保护零线上，应做到不少于三处的重复接地。3、电缆线路敷设电缆线路为埋地电缆。电缆线路的结构和敷设除应按照JGJ46-88施工现场临时用电安全技术规范进行设计外，还应注意以下几点要求。1）埋地电缆线路1、尽量选择最短路径，并考虑已有和拟建建筑物位置；2、尽量减少穿越各种管路、公路、道路、堆场和弱电电缆线路的次数；3、不致受到各种机械损伤及腐蚀；4、便于埋设和维修；5、进出地面必须加设防护套管；2）装饰上楼电缆线路用穿线套管埋地到每栋施工总箱，由总箱用穿线套管敷设到各楼层分配电箱，各楼层分支开关箱由楼层分箱取电，供各装饰施工班组使用。4）电缆选择电缆（芯线）的截面必须满足载流量要求，同时满足线路末端电压偏移要求，其选择确定方法与架空线路绝缘导线的选择确定方法相同。所用电缆，必须是北京市推荐的标准电缆为适应施工现场临时用电工程TN-S接零保护系统的要求，电缆线路应尽量采用具有专用保护零线的（即特设绿/黄双色绝缘芯线）五芯电缆，以及相应的四芯电缆和三芯电缆，以适应电缆干线、支线和用电设备负荷线的需要。所用电缆全部采用北京市推荐产品。5、室内配线室内配线一般分为明配线和暗配线，包括电缆配线等。室内配线除应按照JGJ46-88施工现场临时用电安全技术规范进行设计外，还注意以下几点要求：a、不宜穿越易燃、易爆、高温、潮湿及有较强震动的场所；b、导线截面应根据用电设备计算负荷确定，满足导线载流量要求和机械强度要求；c、导线标称电压应大于线路工作压力。四、总盘、分配电箱、开关箱设计1、总箱、分配电箱、开关箱设计1）箱体材料：为北京市级推荐产品。2）总配电箱的标准电器配置与接线。安装要求：1）单独盖配电房或防护隔离网，保证通风，有防鼠措施，房顶高于配电箱50CM以上，门配锁。2）电线安装要牢固，不得歪斜、松动。3）接线不得有外露导线。4）各个开关要注明所控制的分箱名称。2、分配电箱的电器配置与接线。1）箱体材料，为北京市级推荐产品。2）分箱线缆配置及接线示意图。3）安装要求：安装高度为固定式的1.3m-1.5m，移动的为0.6m有防雨防砸措施接线要整齐不得有裸露。所控制设备离开关箱不得超过3m。开关箱要有编号。五、接地与接地装置1、施工现场临时用电工程接地体与接地线的敷设或垂直敷设，相互间距不宜小于其长度的2倍。接地体的顶面离开地面一般为0.6m，如小于0.6m，应覆盖硬质保护板，以防机械损伤。2、接地线连接处应焊接。当采用搭接焊时，对于扁钢其搭接长度应为其宽度的2倍；对于圆钢其搭接长度应为其直径的6倍。3、接地装置各部分之间均应保证电气连接，位于潮湿和有腐蚀介质场所的连接处应采取可靠的防潮、防腐措施。4、接地装置应满足短路情况下的热稳定要求。5、每一接地装置的接地线应采用二根及以上导体，并在不同点与接地体做电气安装。6、接地线与接地体的连接宜用焊接；接地线与接地设备的连接可用焊接或螺栓连接。用螺栓连接应设防松螺帽或防松垫片。重复接地及避雷接地体大样图：5m 5m 六、防雷接地施工现场内设置的防雷装置和需要作防雷接地的部位，均应经过防雷接地引下线与防雷接地体作电气连接。1、防雷接地引下线防雷接地引下线一般应采用铜线、钢筋、扁钢等。各段之间应焊接或压接，保证电气联接，不得采用铝线作防雷引下线。安装避雷针的机械设备的防雷接地引下线可以利用该设备的金属结构体如塔吊，但应保证金属结构体相邻部件之间的电气连接。该设备所有控制、动力、照明、信号及通讯线路，应采用钢管敷设，并应将钢管与该设备的金属结构体作电气连接。配电室防雷接地引下线，应与变压器低压侧中性点，正常不带电的金属部件一起接地。2、接地体与接地电阻值防雷装置可利用自然接地体接地，但应保证电气连接并检验自然接地体的热稳定性。防协装置的冲击接地电阻值不得大于30。作防雷接地的设备，必须同时作重复接地，同一设备的重复接地与防雷接地可使用同一接地体，其接地电阻值应符合重复接地电阻值的要求。七、安全用电组织、技术措施1、安全用电组织措施1）建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。2）建立技术交底制度，技术义底文字资料上要履行交底人和接底人的签字手续，注明日期。3）建立安全检测制度。定期对接地电阻值、电气设备的绝缘值，漏电保护器动作参数作检测，并做好记录。4）建立电气维修制度，加强日常和定期检测工作及时发现消除隐患，并建立维修工作记录。5）建立用电防火责任，加强电气防火重点场所烟火管制，并设置禁止烟火标志。6）建立安全用电责任制，对用电工程各个部位进行分工，责任一人。7）建立安全教育和培训制度定期对专业电工和各类用电人员进行安全用电教育和培训，持证上岗。8）强化安全用电领导体制，改善电气技术队伍素质。2、安全用电技术措施1）保证正确可靠的接地与接零必须按本设计要求设备接地与接零，杜绝疏漏。所有接地、接零处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线，严格与相线、工作零线相区别，杜绝混用。2）电气设备的设置必须符合施工现场临时用电安全技术规范的要求。3）电气设备的安装必须符合施工现场临时用电安全技术规范的要求。4）电气设备的防护必须符合临时用电现场安全技术规范的要求。5）电气设备的使用与维修必须符合施工现场临时用电安全技术规范的要求。6）电气设备的操作与维修人员必须符合施工现场临时用电安全技术规范的要求。3、配置漏电保护器1）施工现场的配电箱（配电室）和开关箱应至少配置两级漏电保护器；2）漏电保护器应选用电流动作型，一般场所漏电保护器的额定漏电动作电流应不大于30MA，额定漏电动作时间不大于0.1s；潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流应不大于15MA，其额定漏电动作时间应不大于0.1s ;额定漏电动作电流和额定漏电动作时间乘积的极限值勤为30MAS。3）漏电保护器的使用接线应与基本保护系统相适应、相配合，在任何情况下，漏电保护器（其剩余电流互感器）只能通过工作线，而不通过保护线。4、开关箱实行一机一闸制。5、配电系统应按以下要求1）开关电器及电气装置必须完好、无损；2）开关电器及电气装置必须设端正、牢固，不得拖地放置；3）带电导线与导线之间的接头必须绝缘包扎；4）带电导线必须绝缘良好；5）带电导线上严禁搭、挂、压其它连接；6）电气装置的电源进线端必须作固定连接；7）配电箱与开关箱应作名称、用途、分路标记；8）配电箱、开关箱应配锁并有专人负责；9）电气装置内部及其周围邻近区域不得有杂物、灌木和杂草等；10）电气装置应定期检修，检修时必须做到：停电；悬挂停电标志牌，挂接必要的接地线；由专业电工检修；检修人员应穿戴绝缘鞋和手套，使用电工绝缘工具；有统一组织和专人统一指挥。6、照明1）在夜间施工或自然采光差的场院所、料具堆放场、道路、仓库、办公室、食堂、宿舍等设置一般照明、局部照明或混合照明；2）根据使用场所的环境条件选择相应的照明器，如开启式、防水型、防振或耐酸碱型；3）行灯电压不得超过36V，灯具离地面高度低于2.4m等场所照明电压不大于36v，潮湿及易角及带电体场所照明电压不大于24V;4)根据需要设置警卫照明和红色信号照明和事故照明，其电源应设在施工现场电源总开关的前例，并配备应急电源。7、对各类用电人员进行安全用电基本知识培训。八、电气防火组织、技术措施1、电气防火措施1）建立易燃、易爆物和强腐蚀介质管理制度。2）建立电气防火责任制，加强电气防火重点场院所烟火管制，并设置禁止烟火标志。3）建立电气防火教育制度，经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。4）建立电气防火检查制度，发现问题及时鼾。5）强化电气防火领导全制，建立电气防火队伍。2、电气防火技术措施1）合理配置、更换各种保护电器，对电路和设备的过载、短路故障进行可靠保护。2）在电气装置和线路周围不堆易燃、易爆和强腐蚀介质，不使用火源。3）在电气装置相对集中的场所，如变电所、配电室、发电机室等配置绝缘灭火器材等到，并禁止烟火。4）加强电气设备相间和相对地间绝缘，防止闪烁。5）合理设置防火装置。 -精品word文档 值得下载 值得拥有-
