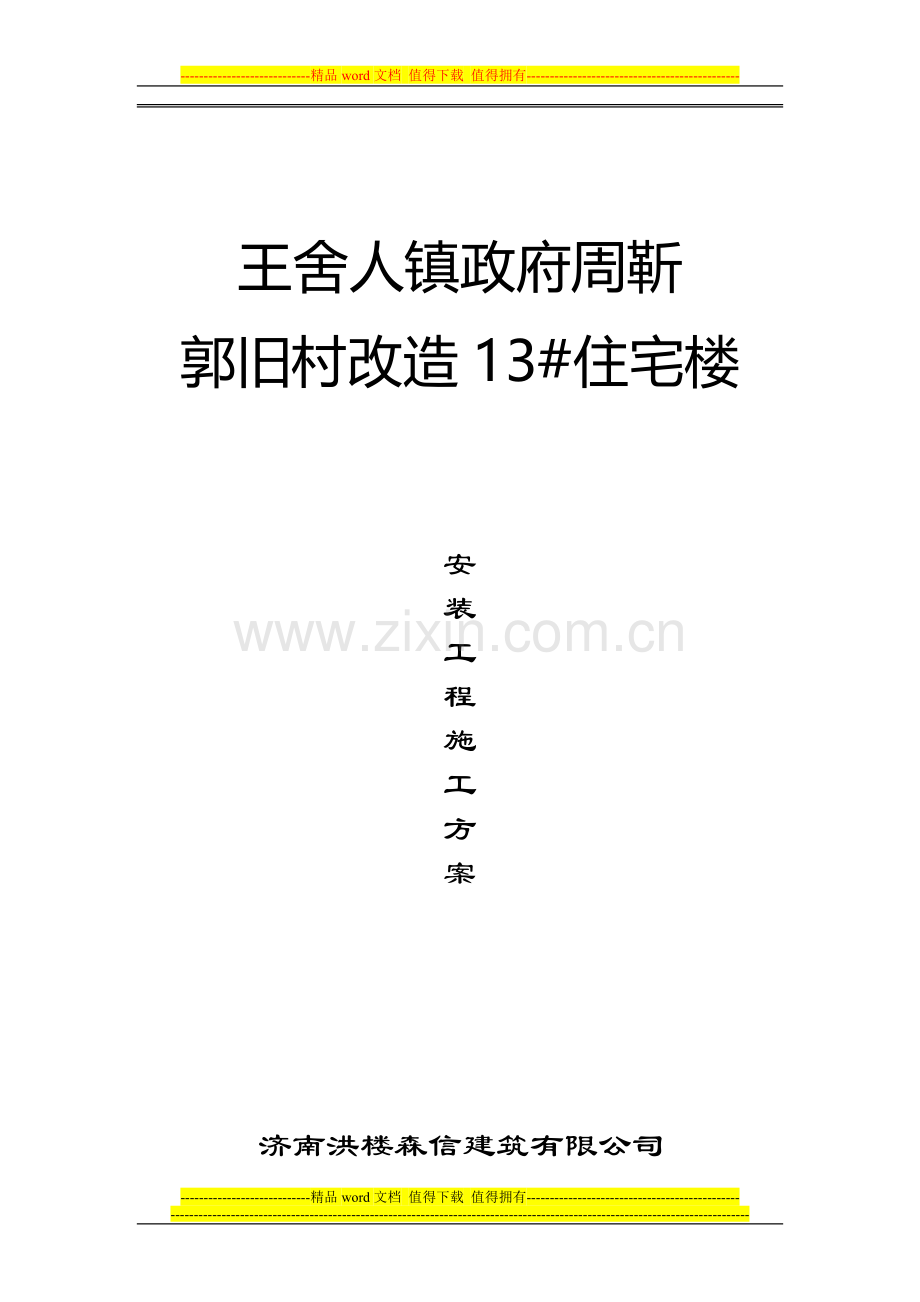

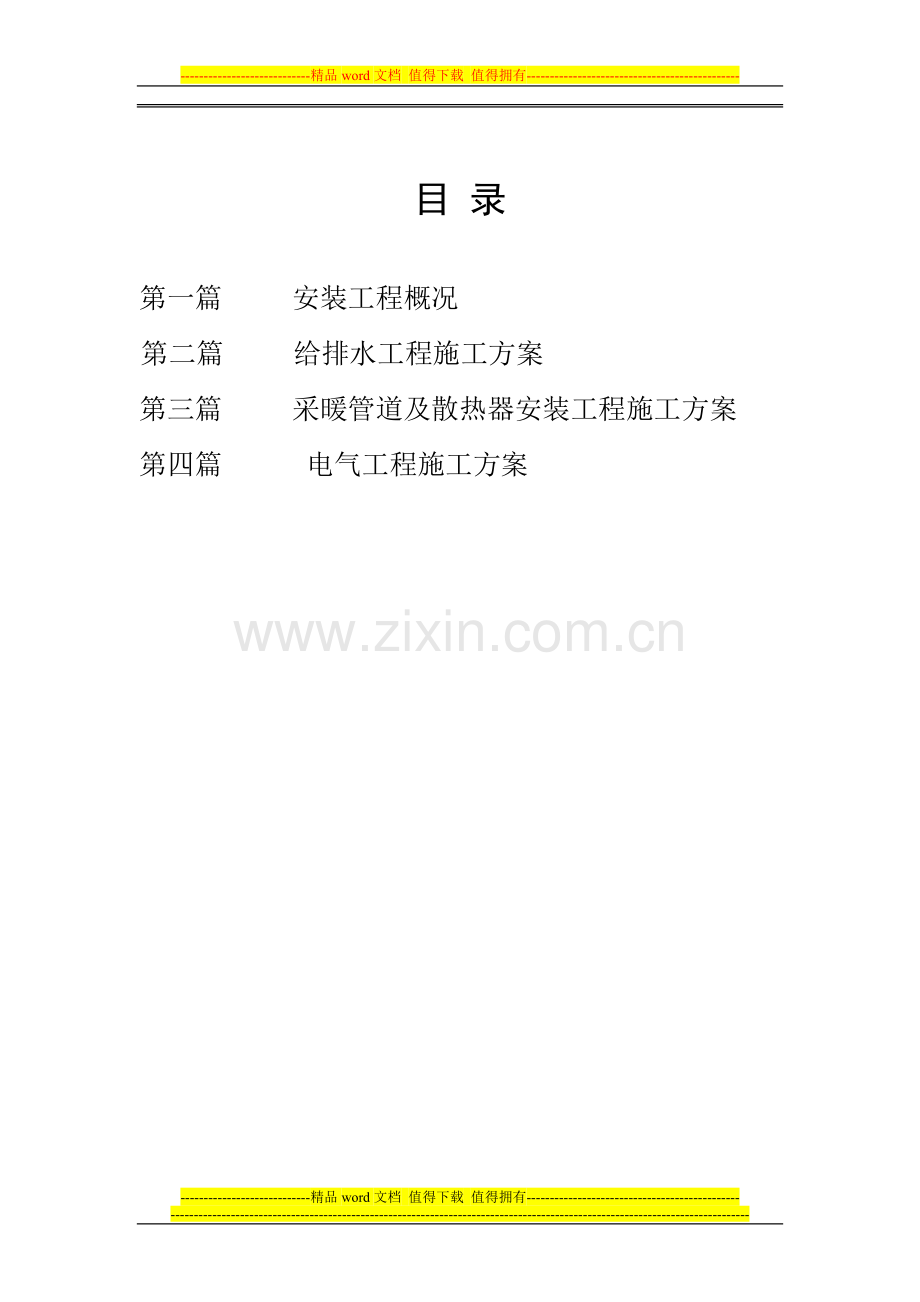

-精品word文档 值得下载 值得拥有-王舍人镇政府周靳郭旧村改造13#住宅楼安装工程施工方案济南洪楼森信建筑有限公司目 录第一篇 安装工程概况第二篇 给排水工程施工方案第三篇 采暖管道及散热器安装工程施工方案第四篇 电气工程施工方案第一篇 安装工程概况目 录第一章 工程简介第二章 工程特点第三章 施工技术关键第四章 施工组织设计第五章 施工进度计划第六章 施工总体部署第七章 施工质量安全保证措施第八章 现代化管理方法和新技术应用第九章 现场临时设施第一章 工程简介一、工程概况：（一） 本工程为王舍人镇政府周靳郭旧村改造13#住宅楼，由山东恒信建筑设计有限公司设计。（二）工程内容：1、给排水系统：给水、排水安装。2、采暖系统：采暖管道及散热器安装。3、电气系统：电气照明、防雷接地系统，有线电视及电话系统、综合布线系统、对讲系统。二、给、排水工程：（一）给水工程：该建筑物生活用水系统。户内给水管采用PPR管热熔连接。地下室及楼梯间内给水管用20mm的新型橡塑保温。（二）排水工程：本工程排水系统采用PVC-U新型复合螺旋消音管，粘接。PVC-U排水立管每层设一伸缩节和固定支架，横支管上合流配件至立管的直线管段超过2米时，应设伸缩节，但伸缩节的最大距离不得超过4米。三、暖通工程该工程热源采用市政热网，小区设换热站制80C0-60/C0，同时预留户内燃气炉接口。户内供暖系统为下分双管同程式散热器供暖系统。采暖系统为共用立管的分户独立系统，每组采暖立管为双管异程式系统。户内管道埋地敷设，供暖管道户内埋地部分采用聚丙烯（NF PP-R）管，热熔连接。采暖供、回水干管（单元入户管、立管）及热表前支管采用热镀锌钢管，丝扣连接，接散热器支管均采用De20出地面后为热镀锌钢管，供水支管设散热器恒温阀，回水管设铜闸阀。散热器采用TZY2-5-8内腔无粘沙椭柱型散热器。每组散热器均带温控调节阀及8手动跑风。地下室内干管、管井内立管采用25mm厚B1橡塑海绵保温，外包PAP保护层，管道安装完毕后，进行水压试验（工作压力0.4Mpa）及管道冲洗。四、电气工程本工程包括以下内容：电气照明配电系统、电气设备系统，防雷及接地系统，弱电系统。（一）：电气照明工程 本工程为三级负荷，采用低压电源供电，电压380V/220V三相四线。进线采用YJV电缆由室外强电手孔井穿钢管引入总配电箱。并分支各单元配电表箱。计量方式为预付费磁卡表，集中设置于单元电表箱内，室内所有线路均为铜芯绝缘线穿PVC管在楼板及墙内敷设。（二）：建筑物防雷及接地1、本工程按三类防雷建筑，利用混凝土基础内钢筋绑扎焊接成闭合接地网做联合接地极，接地电阻不大于1。避雷带采用8镀锌圆钢，屋顶避雷带网格不大于20*20米，支持卡子高100mm，引下线采用柱内两根主钢筋对角焊为引下线。避雷装置均镀锌防腐，高出屋面的金属物体均应与避雷带可靠连接，并做防腐处理2、楼内做总等电位联结，底层设总等电位箱（MEB），将进出建筑物的各种金属外壳均用40*4镀锌扁钢与MEB箱内接地端子可靠连接。接地电阻小于或等于1欧。（三）：有线电视及电话系统、综合布线系统：每层均设置一个电话及宽带网过线盒，电视前端箱设置于配电间每层设分支器箱有分支器引向各户。：搂寓防盗对讲系统，电源引自单元配电箱。第二章 工程特点一、施工技术、工程质量要求高本工程是按现代化住宅设计，内部设施完备，安装工程只有达到高质量标准，才能保证设施的可靠性、安全性及建筑、安装、装饰、三者的整体美观与协调。二、项目齐全、专业性强、施工配合量大面广该工程给排水和采暖部分须做好大量预留孔洞和预埋套管工作。电气部分设计（含强电、弱电）多而繁杂，线路纵横交错，分布在楼面及墙体内敷设，大量预埋工作必须配合土建主体施工，同时配合装修工作进行。三、该工程施工工期较短，工程自2009年3月 日开工至200 年 月 日竣工，安装工程必须紧紧配合土建工程进度，采取有力的施工措施，精心组织施工，保证工程的总工期。四、质量标准高，本工程确保合格，安装工程必须结合本工程特点，加强施工质量技术管理的力度，保证优质高效的完成任务。第三章 施工技术关键本安装工程量大，工艺复杂，施工时必须抓住重点特别要注意以下几个方面：、在主体工程施工当中配合土建做好给排水及采暖管道的预留工作，要认真对照图纸确保预留孔的位置准确无误。、在管道安装过程当中，要严把技术、质量关，调动技术力量，严格执行施工验收规范规定，对技术人员经常进行技术交底、培训和考核。对进场材料（管材、管件、散热器、卫生器具）按要求进行验收，工程机具确保施工安全，加工精密，保证工程质量。、阀门安装前要作强度和严密性试验，抽总数，进行强度试验，严密性试验，压力在试验时持续不变且壳体填料及阀瓣密封无渗漏，安装在主干管上的阀门要逐个进行试验。4、卫生器具从进场到安装要把质量关，保证器具无损伤，安装过程要按规范施工。第四章 施工组织一、施工力量布置：为了保证该工程高速、优质地完成，我们将选择具有成熟建筑工程施工经验的技术工人，按照不同专业组成水工班、电工班两班组，以下划分是按照专业系统划分的，如遇系统之间出现区域交叉时，现场可局部调整。同时，各班组可根据进度及总体安排，以充分发挥技术特长和专业施工水平。劳动力配备计划(表1）：(表1)安装工程劳动力配备计划序号工种强电给排水 采暖合计1钳工55102管工4373电工10104电焊工22485气焊工22266保温工1457辅助工76720合计21202566第五章 施工进度计划 一、施工进度总体安排本工程计划200 年 月 日竣工，土建计划于2009年3月开工，2009年 月 日主体封顶，在土建主体封顶前，安装工作一方面配合土建进行电气配管，另一方面，按土建施工顺序，安排进行管道预留套管的安装。二、主要进度控制点设置为了有效控制施工进度，确保进度按总体目标完成，安装工作设立如下控制点：第一控制点：2009年 月 日前，配合结构预留预埋全部完成。第二控制点：至2009年 月 日，设备连接试压、保温完成，给排水管道试压及器具安装完成，强、弱电电缆敷设完成，管道穿线完成，接线完成，具备试运转条件。第三控制点：至2009年 月 日，各系统具备调试条件。第四控制点：至2009年 月 日，各系统调试完成。整个安装工程具备交工验收条件。第六章 施工总体部署一、总体施工程序（一）各分部分项工程施工工序总原则：1、施工时按照先地下，后地上；先主干管，后主支管及附件；先系统试压、冲洗，后防腐、保温的原则进行。2、在同一空间内，先施工给排水，再施工冷、热水。最后施工电气部分。3、按子系统进行系统调试，按子系统进行中间交工验收。（二）总体施工程序：1、先进行施工现场布置，组织人力、机具进场，组织图纸会审，编制质量计划、施工组织设计及单体施工方案，配合土建预留预埋，进行材料设备进场验收。2、主体完成经验收合格后、进行样板户安装。3、样板户验收合格后，进行管道、支架的预制，给排水、主干管的安装，非标准构件的预制加工和安装，电气穿线。4、设备就位、调平、找正，给排水、支管及附件的安装。电气穿线后的电气绝缘电阻测试。5、各种管道、设备的强度试验、清洗、吹扫及其保温、保护层、标识、外观检查和安全装置调整及单机试运转。6、 安装灯具，系统调试，系统试运转，交工验收、保修、回访。二、总体施工要求（一）按照业主提供的图纸和国家有关规范，应组织有关人员进行会审，核对各专业之间是否有矛盾，核对有无差错和遗漏。（二）设备、配件及部分材料的选型要报监理及业主批准，选择的材料供应商应由监理及业主认可，各类材料、设备必须有出厂合格证、 材质证明书及国家有关检验机构的试验、检测等文件，进场后项目部应严格按物资采购工作程序、检验和试验工作程序进行检查。（三）在结构施工阶段，应紧密配合土建施工，做好预留预埋工作，认真检查预留洞的尺寸、位置，避免以后剔槽打洞。（四）在装修阶段，安装要与土建装饰加强联系，排出详细的作业计划，严格执行施工程序，避免因工序不当造成返工，并注意相互间的成品保护。第七章 施工质量安全保证措施 一、工期保证措施为保证该工程按期完成，特制定以下保证措施：1、强化项目管理，实行项目经理负责制，项目经理对施工全过程负责。2、编制合理先进的施工总进度计划，并在此计划下分专业编排月计划、周计划，其中周计划细化到日进度，抓住关键线路和关键工序，确保总进度计划的顺利实施。3、与甲方、监理、设计、土建及装饰等单位密切配合，及时协调，以计划为指导，有指令性地安排施工任务，每周开好生产协调和技术协调会，及时解决施工中的难题，做到周计划日平衡，确保总计划的实现。4、做好施工前的各项准备工作，尤其是施工机具和施工人员的进场工作。5、严格按设计、标准、规范、工艺施工，做到分部分项一次优良，杜绝返工，用高质量保证施工进度。二、质量保证措施该工程我们将作为重点工程组织施工，质量目标定为：安装各分项、分部工程一次性交验合格，工程项目为合格工程，为实现这一目标，特制定如下措施：（1）在工程施工前，严格按1S09002质量体系标准，篇制详细的项目质量计划，明确质量控制点、责任人及奖惩措施。（2）对施工全过程分阶段、环节进行质量控制，每个控制环节为一个停检点，上道工序合格后才能进行下道工序的施工。（3）制定防渗漏措施见附录1。（4）严格坚持技术管理制度，在图纸会审的基础上，编制切实可行的施工方案，并经论证和审批，施工前进行认真的技术交底，主要技术问题及主要分项工程开工前应由公司总工程师组织交底，并有书面记录。（5）严格按图纸、标准、工艺、规程组织施工，发现问题应及时上报，经技术部门和设计单位核定后再处理。（6）加强质量监督检查工作，严格控制施工过程中的工程质量通病，把好各道工序质量关，隐蔽工程在隐蔽前必须经监理工程师验收合格、签字认可后，才能进行下道工序施工，施工中原始记录要填写真实齐全。（7）严格履行材料的检验制度，检验制度执行检验和试验状态控制程序，并做好记录，建立必要的各种管理台帐，各工序操作人员在使用时，必须核对各种材料清单，检查无误后方可使用。不合格的材料，执行不合格品的控制程序。搬运和贮存执行搬运和贮存控制程序。（8）抓好重点部位，关键部位的管理和施工，强、弱电等工程进行重点控制。 三、安全保证措施安全管理目标：杜绝重大安全事故，控制一般轻伤事故，为达到该目标将采取以下措施：（1）在施工前，严格控1S09002质量体系标准编制项目质量计划，明确各工序、各环节的安全措施，负责人及奖惩措施。（2）建立项目安全保证体系，各队应有专职的安全员，专职安全员均应经过劳动部门培训，持证上岗。（3）做到安全工作由项目经理亲自抓，安全部门专职抓。（4）贯彻“安全第一，预防为主，防治结合”的方针，搞好安全生产教育，施工前做好进场教育，施工中坚持日常教育，把安全施工活动在全员、全过程、全工作日的工作中体现出来。（5）加强安全标准化管理，采用召开会议，现场监督，检查评比，劳动竞赛等各种形式搞好施工安全。（6）悬挂安全警示牌，张贴安全宣传标语，造就安全施工环境，时刻在施工人员心中敲警钟。（7）严格执行有关安全生产制度，坚持做到交代任务必须交代安全措施和要求，对安全关键部位进行经常性的安全检查，及时排除不安全因素。（8）强化安全操作规程，严格按安全操作规程办事，安全操作规程发放到班组。（9）对安全违章现象，实行经济处罚并责令停工。（10）各种电器闸、箱要安装漏电保护装置，并经常检查完好程度，发现隐患应及时处理，地下室潮湿环境中一般应使用低压电器，如必须用强电时，要有防触电保护措施，线路要有双重耐压保险。（11）进入现场的施工人员一律配戴安全帽，高处作业人员系安全带，设置安全网，对特殊工种人员如电焊工、气焊工、电工等，配备好劳动保护用品。四、现场文明施工措施1、建立文明施工责任制，实行划区负责制。2、按建设单位审定的总平面规划布设临建和施工机具，堆放材料、成品、半成品。埋设临时管线和架设照明、动力线路。3、严格按程序组织施工，以正确的施工程序协调、平衡各专业的安装、地上与地下、内部与外部的关系，保证有良好的施工程序。4、建立安装工程主要工序报批制度，保证协调施工，断（接）水、断（接）电要报批并取得甲方同意认可。5、工地入口处设置工程概况介绍标牌，工地四周设置围护标志、安装标志、防水标志和宣传牌要明显醒目，施工现场按规定配备消防器材，派专人管理。6、材料堆放要做到：按成品、半成品分类，按规格堆放整齐，标牌清楚，多余物资及时回收，材料机具堆放不得挤占道路和施工作业区，现场仓库、预制场要做到内外整齐清洁安全。五、雨季施工措施该工程施工高峰期时恰逢雨季，必须制定严格的雨季施工措施： 1、进入现场的设备、材料要避免放在低洼处，要将设备垫高，设备露天堆放时用塑料布盖好，加强防雨淋、阳光暴晒措施。2、施工机具要有防雨罩或置于避雨棚内，电气设备的电源线悬挂固定，下班后要拉闸断电。3、夏季炎热天气，施工人员在高层作业时要进行体格检查，有关部门应做好防暑降温措施。六、与土建、装饰工程配合措施该工程施工各专业交叉作业多，安装预留预埋要求位置准确无误，安装工程配合的好坏将直接影响整个工程的进度和质量，因此将采取以下措施：1、把好图纸会审关。安装各专业技术人员必须认真熟悉图纸，逐个复核预留预埋构件和孔洞的位置、尺寸，并以书面文件的形式提交土建专业核对，尽可能减少差错和返工。2、做好技术交底。由各专业技术人员对施工班组进行，对施工方法，技术要求，计划安排均交待清楚，并存交底记录。3、及时配合预留预埋。按照土建的施工进度提前做好预留埋的预制工作，在土建施工的同时或在土建提出的期限内完成预留预埋工作。4、保证预留预埋工作的高质量。依据土建提供的基准线确定其位置，并采取焊接等加固方法可靠固定，还须采取措施防止堵塞，在浇注砼时派专人在现场检查，防止在土建施工中被损坏和移动。5、预留预埋在浇注砼之前，安装和土建技术负责人一起检查、复核。填写工序交接单，并经甲方有关人员复验无误后方可浇注砼。6、在土建拆模后，及时检查预埋件的位置是否正确，并清理干净，发现问题需及时采取救措施，避免大量剔凿和截断钢筋。7、加强与土建、装饰工程的现场联系，有关技术质量、交叉施工等事项以工作联系单的形式及时通知各方。中间交接的工序和项目要及时办理中间交接记录。8、安装工程与装饰工程配合施工的主要有灯具、开关、插座等器件的安装，以上器件在到货以后提前取得样品的准确尺寸和安装的准确位置，以书面形式提交装饰单位，以便留孔。七、质量保证体系：严格贯彻执行ISO9002质量标准，在已通过国家九千认证中心贯标认证的基础上，遵循既定的质量方针，建立更完善的质量保证体系，切实发挥各级管理人员的作用，使施工过程中每道工序质量均处于受控状态。在施工过程中，以设计文件及现行规范标准为依据，通过对质量要素和质量程序的控制，切实落实质量责任制，安装公司负责人应为质量第一责任人；安装公司质量检查员要对质量总负责，管生产的施工负责人必须管质量；并设专职质量检查员，作业班组设兼职质量检查员，做到分工明确，责任到人。对各道工序从“人、机、料、法、环”诸方面加以控制，确保工程质量。公司质量处安装公司质量员李天存安装公司负责人：李启钢项 目 质 检 员王体坡工程技术负责人王长庆电气王建广材料杨家营采暖王新军给排水杨加成第八章 现代化管理方法和新技术应用先进的科学技术和先进的经营管理是推动经济高速发展的两个主要因素，要快速、优质、低耗地完成安装任务，在项目施工中采用现代化工程管理方法和大力推广新技术是必不可少的手段。一、现代化工程管理方法在工程项目管理中我们将以工期、成本、质量为目标采用如下的现代化管理方法。（一）按照1S09002质量体系组织施工。（二）在对占工程成本约60左右的材料供应消耗管理时，采用ABC分析法、定量订货法、定期订货法，结合限额发料制度，达到降低物料储备及占压资金、减少物料消耗、降低施工成本的经营目标。（三）应用网络计划进行进度、成本控制，同时也对工程未来的发展做出预测，估计超支、节约或提前、拖后的情况，及早采取措施以保证工程的顺利进行。 第九章 现场临时设施 一、现场平面布置现场使用的临时设施由土建统一布置，见土建总平面图。 二、垂直运输设备吊装垂直运输由土建统一安排，吊装之前要做出计划，提前与土建联系好。 三、临时设施用房由土建提供，包括工人住房、办公室、食堂等。 四、施工用水电设施不另装表计费，而是与土建签订合同，土建取配合费，安装直接使用。附录1防渗漏措施1、楼板洞应依照设计和确定的卫生器具的型号核准具体尺寸进行预留。2、预留洞应比管外径大于24cm。3、管道安装时若设计和卫生器具型号变更，应用机械钻孔。若剔打应用手锤，孔洞不应过大，并防止楼板局部出现裂纹，断的钢筋应焊好。4、房间内地漏是房间地面的最低点，个别不符标准的应在做地面前进行调整。5、堵穿楼板管道洞应按以下步骤进行：（a）清除楼板底管道四周不平之处，使之平整。（b）清除楼板内管周围的杂物。（c）在楼板底管周围加牢固的托板（可做专用托板周转使用）。（d）用与楼板同标号的细石砼灌入并捣实，楼板厚度的1/3。覆盖砼接合面用破麻袋浇水保潮24小时。（f）待细石砼有了一定强度再用水泥、砂子按1：1的水泥、砂子打口灰使用平顶专用工具（平顶工具的厚度根据管周围的间隙而定）将管周围打实至楼板上平。（地漏周围应低于楼板12cm留给做地面找平）（g）堵好的管洞立即用麻袋片等物盖好保潮，不少于48小时。（h）在做地面前凡穿楼板的管道根部做围水试验，水深2cm以上24小时不渗漏为准。（i）有钢套管的管洞，钢套管应焊支撑，按标准固定在楼板内，再用以上方法进行堵洞。6、以上工序完成后土建方可按规定进行防水操作。第二篇 给、排水工程施工方案一、工程内容给水管道、排水管道、卫生器具安装。根据设计要求给水干管与给水立管采用管热熔连接，排水管道采用双壁螺旋管承插粘接。卫生器具、淋浴器、洗面器、节水型座便器、洗涤槽等的安装。二、施工主要程序、室内生活水管道：施工准备材料检查验收测量下料管件组对支架制做管道连接试压冲洗管道验收、室内排水：制料管道施工准备材料检验测量下料支架制安U-PVC管连接安装就位卫生洁具安装通水通球试验。三、主要施工方法及技术要求、PP-R铝塑稳态管的安装： （）管道的切断一般应用专用工具先将接口处的铝复合层剥除。管道弯曲宜采用热水循环机加热，水温以6080为宜；弯曲半径应大于或等于管外径的六倍。（）当管道须连接时，应采用专用工具。当管道需与其他金属管件或配水器相连接时，如被连接件带内螺纹，则采用带外螺纹的专用接头与其相配接；如被连接件带外螺纹，则采用带内螺纹的专用接头与其相配接。管道穿墙处预留套管，套管比管道大两号。明装管道敷设应在土建施工完毕后进行，安装前先复核预留孔洞位置是否正确，安装时先设置管码，管码的位置应准确，固定间距应符合要求。管道暗设时应与土建专业配合施工，水平埋地管道距墙距离应大于00mm;管道墙内暗设时应设在预设的沟槽内,沟槽深度应比管外径大1015mm;管道安装完毕并经水压试验合格后方可对沟槽进行封堵，封堵时用1：2的水泥沙浆添补密实。（3）管道埋地敷设时应采用扣座或码钉固定，保温管道宜采用托架固定。管道在三通、弯头、阀门等管件及弯曲部位应适当增加管码或支架固定。、室内排水塑料管道安装 （1）所有塑料水管及管件规格品种应符合设计要求管道的壁薄厚要符合规范要求，其胶粘剂要有严格的检测出厂证明。 （2）排水管道的横管与横管、横管与主管的连接应采用45三通或45四通和90斜三通或90斜四通，主管与排水管端部的连接，宜采用两个45弯头或弯曲半径小于4倍管径的90弯头。 （）楼层内排水管道的安装，应与结构施工隔开一至二层，且管道穿越结构部位的孔洞等均己预留完毕，室内模板或杂物清除后，室内弹出房间尺寸及准确的水平线。 （）管材在安装搬运时应轻拿轻放，如发现长度不合适，应用不同长度的管子调节，不得强行连接，通向室外的排水管，穿过墙壁或基础必须下返时，应用45三通和45弯头连接，并应在垂直管段顶部设清扫口。 （）排水立管应每两层设置一个检查口，但在最低层和有卫生器具的最高层必须单独设置，其高度由地面至检查口中心一般为1米，并应高于该层卫生器具上边缘150mm，检查口的朝向应便于检修。、卫生洁具安装（1）卫生洁具的规格、型号必须符合设计要求，外观应规矩，造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。（2） 将预留排水口周围清理干净，取下临时管堵检查管内有无杂物，将坐便器出水口对准预留排水口放平找平，并在两侧固定螺栓眼处画好印记后，将印记做好十字线。（3） 将坐便器固定螺栓与坐便器吻合，并将坐便器排水口及排水管口周围抹上油灰后将坐便器对准螺栓放平，在螺栓上套好胶皮垫，将眼圈上螺母拧至适度松紧。（4） 对准坐便器尾部中心，在墙上画好垂直线，在距地平800cm高度画水平线，根据水箱背面固定孔眼的距离，在水平线上画好十字线，并在十字线中心处剔凿。30X70mm深的孔洞，把带有燕尾的镀锌螺栓（规格20X100mm）插入孔洞内，用水泥栽牢。（5） 洗脸盆安装先将下水口根母、眼圈、胶垫卸下，垫好油灰后插入脸盆排水口孔内，下水口中的溢水糟对准脸盆排水口的溢水口眼，外面加上垫好油灰的胶垫，套上眼圈，带上根线母，再用自制板手卡住排水口十字筋。（6） 将洗脸盆上冷水嘴卸下，退下锁母，将阀门自下而上的插入脸盆冷、热水孔眼内，阀门锁母和胶圈套入四通横管，再将阀门上根加油灰及1mm的胶垫，将根母拧紧与丝扣平，盖好阀门盖，拧紧门盖螺丝。（7） 安装洗脸盆先量好尺寸，配好短管，将短管另一端丝扣处涂油、缠麻，拧在预留给水管口上，并将管材按尺寸断好，需煨灯叉弯者，把弯煨好，分别缠好油盘根绳或铅油麻线。5、支、吊架的安装（1） 管道安装时，应及时进行支、吊架的固定和调整工作。支、吊架的位置应正确。支架的间距，一般按设计规定，确定、吊架的间距，应考虑管子、管件、管内介质及保温材料的重量对管子形成的应力和应变，不得超过允许范围。（2） 无热位移的管道，其吊杆应垂直安装，有热位的管道，吊杆应在位移相反方向，按位移值使之半倾斜安装，两根热位移方向相反位移值不等的管道，不得使用同一吊杆。（3） 管道安装完毕后，应按设计要求逐个核对支吊架的形式，支、吊架不得有漏焊、欠焊或焊接裂纹等缺陷，管道及支架焊接时，管子不得有咬肉、烧穿等现象。四、施工主要疑难点及解决办法本专业施工疑难点主要有以下几方面：1、本工程工期紧，工程量大，采用较多新材料新工艺。2、本专业工程量大，室内管线布置复杂隐蔽工程太多。解决办法有以下几方面：（1）认真了解新材料、新工艺的各项技术要求，熟悉操作规程。（2）采取确实可行的办法，分段对各系统的管道试压、冲洗。（3）组织施工队认真熟悉图纸，弄清各系统管道的来龙去脉，搞好技术交底，做好各类管线的预留预埋工作。五、主要资源需用计划1、劳动力分配表序号工种名称人数1管道工162电焊工23气焊工24辅助工85合计282、主要机具一览表序号名称单位数量备注1电焊机台22气焊工具套23电动套丝机台24砂轮切割机台15冲击电锤台66试压泵台27手电钻把48倒链3T个29角向磨光机台110塑料焊枪把33、主要检验、测量和试验设备一览表序号名称型号及规格单位数量备注1钢板尺1000MM个12线坠1kg+0.5kg个43压力表6MPa块24钢卷尺把10六、进度计划及工期控制措施为保证本专业按期完成，特制定以下措施：1、强化班组管理，推行项目施工，编制合理、先进的施工进度计划，并在总计划的前提下编制月计划、周计划，抓住关键工序，确保施工顺利实施。2、与甲方、监理、设计、土建及装饰单位密切配合，及时协调，合理的安排施工任务，做好施工前的各项准备工作，尤其是施工机具和施工人员的进场工作，加强现场管理力度。3、严格按设计、标准、规范施工、积极推广新工艺、新技术，采用先进实用的施工方法，利用一切条件缩短工期。七、质量及安全技术要求1、质量要求（1）加强质量监督检查工作，严格控制施工过程的工程质量通病，把好各道工序质量关，隐蔽工程和重要工序必须经建设单位签字认可后，才能进行下道工序施工，并认真做好记录。（2）管子、管件、阀门的规格、型号、材质及工作压力，必须符合设计要求，并有产品合格证书及材料复试报告。（3）在施工过程中，经常组织有关部门进行定期或不定期的质量检查，发现问题及时修改，必要时组织施工人员现场培训，要求特殊工种持征上岗。2、安全要求（1）严格执行有关安全生产制度，强化安全操作规程，严格按安全操作规程办事，把安全操作规程发到施工班组。（2）对进入现场的施工人员一律配带安全帽，高处作业人员系安全带，并设置安全网，对特殊工种人员应配劳动保护用品，防止安全事故的发生。（3）施工现场要悬挂安全警示牌，张贴安全标语，创造安全施工环境，时刻在施工人员心中敲警钟。（4）加强防火工作，现场必须配备必要的消防器材，对施工人员要加强消防意识教育。八、所用规范、标准目录1、采暖与卫生工程施工及验收规范 （GB50242-2002）2、建筑采暖卫生与煤气工程质量检验评定统一标准（GBJ302-88）第三篇 采暖工程施工方案一、工程内容：该建筑采暖管道管道井采暖立管采用镀锌钢管丝扣连接，户内埋地部分采用聚丙烯PP-R管热熔联结、管道穿基础外墙时做防水套管。二、采暖管道安装工艺流程：工艺流程： 施工准备管道定位予留洞管道主管安装埋地敷设隐蔽前水压试验管道冲洗管道刷面漆成品保护。三、各工段施工工艺要点：1、施工准备：（1）熟悉图纸，深刻理解设计意图。（2）绘制施工平面布置图，并有针对性的做好技术交底。2、管道安装定位预留洞：根据设计要求，对照交底平面图，确定立管的准确坐标，搞好预留洞工作。3、管道安装：（1）管材进场后首先检查是否有出厂合格证，材料复试报告，无合格证及复试报告的材料不能使用到工程中。（2）立管安装前，根据预留的管洞，从顶层依次放长线坠向下层吊线直到地下室内回水管甩头处，核对修正各层楼板孔洞位置，找出立管的中心线，根据立管垂直线、栽立管卡，然后进行立管安装，管道立支管卡埋设应该平整、牢固。（3）采暖立管在楼板处必须加设套管，套管直径应比主管管径大2号，卫生间套管根部做止水台，防止积水渗漏。4、低温热水地板辐射采暖系统安装，地面下敷设的盘管埋地部分不应有接头，盘管弯曲部分不得出现硬折，弯曲半径大于管外径倍，集、分水器的型号、规格及设计压力（工作压力4MPa试验压力6MPa）。安装完毕必须进行水压试验，稳压小时压力降不大于0.MPa为合格后隐蔽。5、水压试验：（1）入口装置的管道安装完毕后，必须做水压试验，试验压力为0.6MPa，五分钟压力降0.02MPa，为合格，方可做隐蔽，保温做法见L90N956页，并办理好水压试验和隐蔽验收手续。（2）室内采暖系统全部安装完毕后，应及时对全系统进行水压试验，试验压力为0.6MPa，五分钟压力降0.02MPa，外观检查所有丝头和焊接口，不得有渗漏为合格。6、管道冲洗：采暖管道在交付使用前，应对系统进行冲洗，先将自来水水管接进供水水平管的末端，而将供水总立管进户处接往下水管道，打开排水口的控制阀再开启自来水进口控制阀，进行反复冲洗，依此顺序对系统的各分支路分别进行冲洗，冲洗中，当排入下水道的冲洗水为洁净水时，可认为合格。7、成品保护：采暖管道系统安装完毕后，要加强成品保护，严禁管道表面污染，要设专人负责看护，交付使用前，器具要完整，表面要洁净。四、施工主要疑难点及解决方法1、该工程质量要求很高，我们将建立健全质保体系对特殊工种进行培训，特殊工人须持证上岗，决不让不合格的工序放到下一道工序，严格保证工程的质量。五、主要资源需要计划1、劳动力配备一览表（见下表）序号工种人员数备注1钳工62管工64电工25电焊工46气焊工47保温工48辅助工10合计362、主要施工机具一览表（见下表）序号设备名称型号规格单位数量1交流电焊机BX-300台22气焊工具套23砂轮切割机JIG-SDF-250台14台钻LT-13台15液压弯管机WC27-108台16阀门打压工具台17倒链3T台18焊条烘干机台19电锤台310交流电焊机AX-300台211手电钻台212电动套丝机台13、主要检验测量和试验设备一览表（见下表）序号名称、型号及规格单位数量1水平尺个22焊口检测器个13卡尺个24条式水平仪个15钢卷尺个106线坠只67小线米若干六、进度计划及工期控制措施1、 进度计划详见总体工程进度。2、工期控制措施（1）编排日计划、周计划、月计划，抓住关键线路和关键工序，确保总进度计划的顺利实施。（2）做好施工前的准备工作，尤其是施工机具和施工人员的进场工作。（3）保证材料设备按时供货，加强现场的预制工作。（4）严格按设计标准、规范工艺施工，做到分部分项工程一次优良，杜绝返工，用高质量保证施工进度。（5）与甲方、监理、设计以及兄弟部门密切配合及时协调解决施工中的问题。七、质量及安全技术要求1、质量要求（1）建立质量保证体系，严格控制产品质量。（2）严禁使用不合格的材料，材料的代用需要技术部门和设计单位核定再定。（3）管子、管件、阀门的型号、规格、材质必须符合设计要求，法兰支架的用料规格必须按照方案规定，不得自行改变用料的规格。（4）系统的工艺流向、管道坡度、标高位置必须符合设计要求。（5）工人须持证上岗。（6）配置先进机械设备和精确的计量仪器。2、安全要求（1）建立现场安全责任小组、安全责任制度，发现问题及时处理。（2）进入现场操作应检查安装设施是否配套，是否穿戴劳动保护用品。（3）施工现场应设置安全标语牌。（4）工地应有足够的照明。（5）各种废料应随时清理。八、所用规范目录1、建筑给排水及采暖工程施工质量验收规范（GB50242-2002）2、建筑采暖卫生与煤气工程质量检验评定统一标准（GBJ302-88）3、建筑安装工程质量检验评定统一标准（GBJ300-88）第四篇 电气工程施工方案一、工程内容本工程主要包括：照明、管线及接地等的预埋、防雷接地、管内穿线、电缆敷设、配电箱安装、照明安装、照明器具、开关、插座等的调试等内容。二、施工程序及技术要求1、施工程序照明管线及接地等的预埋、预留防雷接地的阶段性验收电缆桥架、线槽安装动力配电箱、控制箱、照明配电箱安装各楼层小配电室内配电箱、控制箱、照明箱安装用电设备的电气安装电缆敷设及管内穿线分层照明、插座等安装避雷器安装变配电工程调试、验收、开通防雷、接地验收系统调试、验收、开通竣工验收交工。2、主要施工方法及技术要求说明：本工程必须严格按图纸进行施工，图纸上未作要求的部分，一律按现行国家标准及相应规范进行施工，当设计图纸和国家标准均有要求时，按高标准进行施工，当有矛盾时，按设计变更或国家标准进行施工。2.1施工前的准备施工人员进入现场必须进行严格的安全、质量技术教育、培训、让进入现场的每一个施工人员都树立起良好的安全，质量意识；熟悉图纸及相关资料，对重点部位绘制布置图以指导施工人员进行施工，进行交底，图纸会审，且在现场具备施工条件后方可进行施工，施工过程中劳动力的组织和配备、进度和现场情况采取灵活机动的组织形式，以满足施工需要，施工全过程严格按照现行国家验收规范电气装置安装工程施工及验收规范以及山东省、济南市的相应验收标准进行。2.2照明及接地预埋预留管路的安装，必须配合土建主体施工及时作好预埋、预留工作。严格按照施工图纸及重点部位管路布置图的要求组织好施工。要求做到所有箱盒位置准确，并尽量减少管路中不必要的交叉，管内应无毛刺和尖锐棱角，且管内防腐保护层应完好，使用的箱盒防腐层完整无损，使用的管材在弯制后不应出现裂缝，其弯扁度不大于管外径的10%、弯曲半径不小于管外径的6倍；电缆管的弯曲半径不小于所穿电缆的最小弯曲半径；进出箱盒处加焊跨接线，进入箱盒的管长度控制在25mm内。本工程防雷接地工程的施工应严格按照会审后的图纸进行施工，严禁偷工减料、弄虚作假。利用结构主筋引上的防雷接地线，在施工中应注意：上下层标志应及时准确以防错位，需要跨焊的部位应保证焊接质量，焊接长度应符合相应规范及设计要求。对于外墙周边上的金属门窗、栏杆等金属构件必须与防雷接地引下线及均压环（避雷带）焊接为一体。阶段性验收应及时，检测仪
