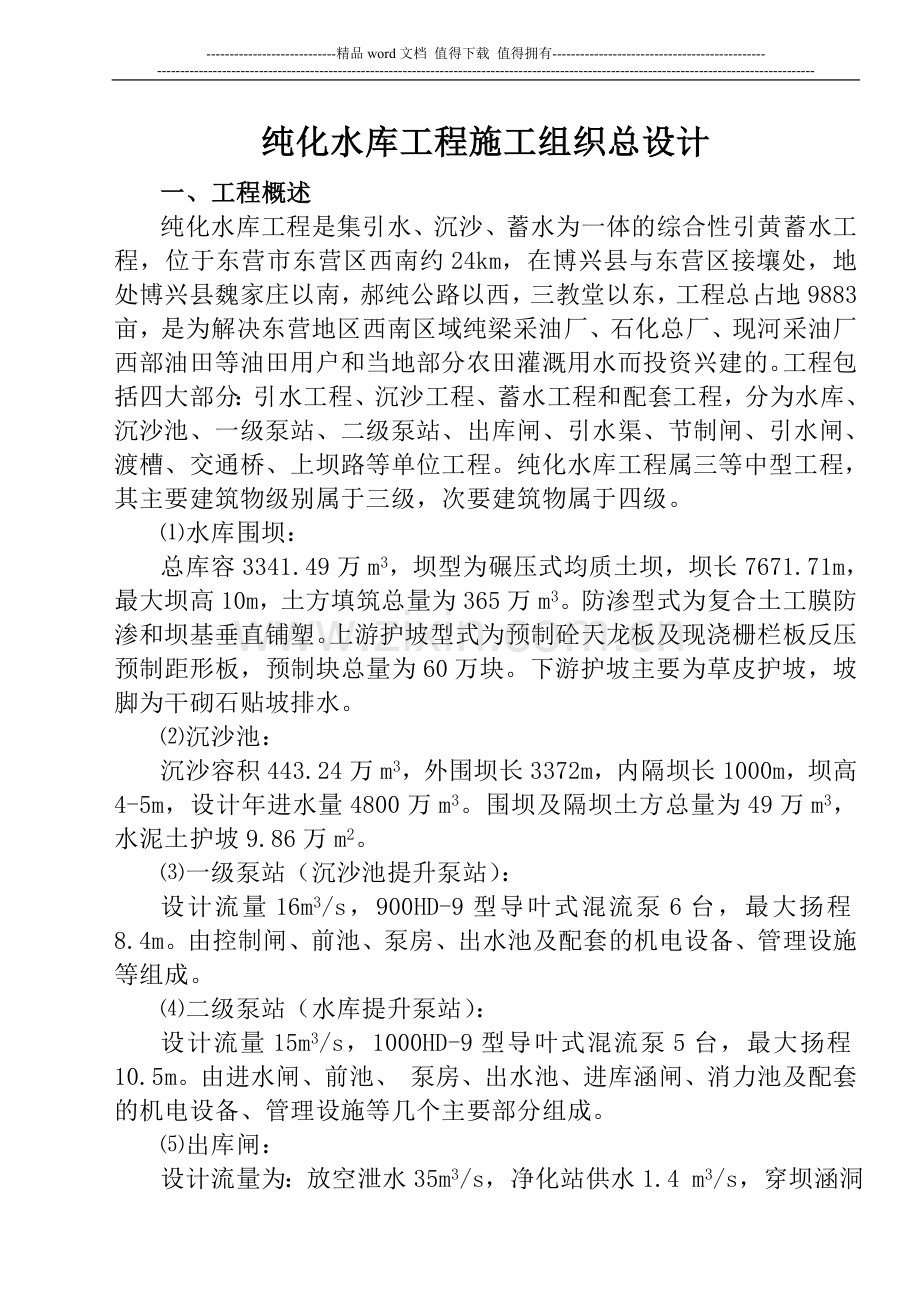

纯化水库工程施工组织总设计
一、工程概述
纯化水库工程是集引水、沉沙、蓄水为一体的综合性引黄蓄水工程，位于东营市东营区西南约24km，在博兴县与东营区接壤处，地处博兴县魏家庄以南，郝纯公路以西，三教堂以东，工程总占地9883亩，是为解决东营地区西南区域纯梁采油厂、石化总厂、现河采油厂西部油田等油田用户和当地部分农田灌溉用水而投资兴建的。工程包括四大部分：引水工程、沉沙工程、蓄水工程和配套工程，分为水库、沉沙池、一级泵站、二级泵站、出库闸、引水渠、节制闸、引水闸、渡槽、交通桥、上坝路等单位工程。纯化水库工程属三等中型工程，其主要建筑物级别属于三级，次要建筑物属于四级。
⑴水库围坝：
总库容3341.49万m3，坝型为碾压式均质土坝，坝长7671.71m，最大坝高10m，土方填筑总量为365万m3。防渗型式为复合土工膜防渗和坝基垂直铺塑。上游护坡型式为预制砼天龙板及现浇栅栏板反压预制距形板，预制块总量为60万块。下游护坡主要为草皮护坡，坡脚为干砌石贴坡排水。
⑵沉沙池：
沉沙容积443.24万m3，外围坝长3372m，内隔坝长1000m，坝高4-5m，设计年进水量4800万m3。围坝及隔坝土方总量为49万m3，水泥土护坡9.86万m2。
⑶一级泵站（沉沙池提升泵站）：
设计流量16m3/s，900HD-9型导叶式混流泵6台，最大扬程8.4m。由控制闸、前池、泵房、出水池及配套的机电设备、管理设施等组成。
⑷二级泵站（水库提升泵站）：
设计流量15m3/s，1000HD-9型导叶式混流泵5台，最大扬程10.5m。由进水闸、前池、泵房、出水池、进库涵闸、消力池及配套的机电设备、管理设施等几个主要部分组成。
⑸出库闸：
设计流量为：放空泄水35m3/s，净化站供水1.4 m3/s，穿坝涵洞型式为3m×2m钢筋混凝土方涵，水闸型式为净-3m×2m潜孔式。
⑹引水渠：
土渠总长3845m，在原新加二支渠的基础上改扩建而成，设计过流能力18m3/s，设计水深2m。填方6万m3，挖方6.9万m3。
⑺节制闸：
设计流量50 m3/s，水闸型式为净-5×4m（孔数×宽度）开敞式，闸底高程7.7m，闸顶高程11m，启闭机为LQ型-2×50kN双吊点螺杆式5台。
⑻引水闸：
设计流量18 m3/s，水闸型式为净-2×2.5m（孔数×宽度）开敞式，闸底高程7.7m，闸顶高程11m，启闭机为LD型-80kN螺杆式2台。
⑼渡槽：
钢筋混凝土矩型排架式渡槽1座，设计流量18 m3/s，槽身断面为3×3m2，长50m，下部结构为钻孔灌注桩排架。
⑽交通桥：
跨渠交通桥5座，均为净-8m板桥，下部结构为重力式墩台。
⑾上坝路：
长约779m，沥青路面宽6m。
二、施工条件分析
⒈工程地质条件
本工程所在地层为黄河三角洲冲积平原新近沉积的粉土、粘土，水库库区地表以下3-4m内的土分为两层，第一层为粉土，塑性指数为8-10，内有粉质粘土夹层，其塑性指数为11-11.5；第二层为粘土，塑性指数为21-30，渗透系数值达到10-7cm/s。筑坝材料采用第二层以上的粉土和粉质粘土。
工程区域内地下水埋深0.5-1.0m，属潜水类型，流向西南，主要由大气降水补给。
⒉水文气象
工程所在地区属北温带半湿润大陆性季风气候，春季少雨，气候干燥，风速大，秋季雨少，冬季少雪。
年平均气温 12℃
极端最高气温 39.9℃
极端最低气温 －21.2℃
平均年降水量 518.5mm
平均年蒸发量 1752.2mm
年平均风速 3.7m/s
累年最大风速 20.0m/s（NNW向）
年主导风向 NE、NW
最大冻土深度 64cm
通过对各种气象资料统计分析，各月份施工的有效作业天数见下表。
┏━━━┯━┯━┯━┯━┯━┯━┯━┯━┯━┯━┯━┯━┯━━┓
┃月 份│11│12│1 │2 │3 │4 │5 │6 │7 │8 │9 │10│合计┃
┠───┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼──┨
┃日 历│ │ │ │ │ │ │ │ │ │ │ │ │ ┃
┃天 数│30│31│31│28│31│30│31│30│31│31│30│31│365 ┃
┠───┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼──┨
┃雨季影│ │ │ │ │ │ │ │ │ │ │ │ │ ┃
┃响天数│3 │0 │0 │0 │2 │4 │7 │10│20│13│6 │4 │ 69 ┃
┠───┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼──┨
┃冬季影│ │ │ │ │ │ │ │ │ │ │ │ │ ┃
┃响天数│0 │6 │20│28│7 │0 │0 │0 │0 │0 │0 │0 │ 61 ┃
┠───┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼──┨
┃有效作│ │ │ │ │ │ │ │ │ │ │ │ │ ┃
┃业天数│27│25│11│0 │22│26│24│20│11│18│24│27│235 ┃
┗━━━┷━┷━┷━┷━┷━┷━┷━┷━┷━┷━┷━┷━┷━━┛
⒊水、电
工程区域内无生产用水和生活用水来源，水库、沉砂池及构筑物施工用水拟从库区外自南北改线处的φ529水管线接入，分别经一、二级泵站和出库闸铺设DN100的PE管线至库区内，DN100的PE管线长度为2.9km，Φ89钢管长0.9km。引水闸组及渡槽施工用水可利用二干和截渗沟内的黄河水，渠系构筑物施工用水采用水罐车拉水。水库施工用电先采用柴油发电机组供电，待工程设计用电接至现场后，安装变压器（一泵、二泵、出库闸变压器容量为200KVA），架设输电线路供施工用电。引水闸组及渡槽施工用电，自附近100m远的油田180KVA变压器引出。由于渠系构筑物较为分散，施工用电采用50KW发电机各1台供电。
⒋交通
库区东侧为郝纯公路，西侧为油区生产路，外部交通运输条件便利。水库库区内、沉砂池南及引水渠南修筑临时施工便道，以方便施工车辆通行。
⒌材料供应
工程所需砂、石料、水泥、钢筋等需外购，料场及厂家的供货能力、质量情况经考察后，能满足施工及规范要求。
三、编制依据
⒈纯化水库工程施工图纸。
⒉中国石油化工集团总公司工程建设部98（52）号文。
⒊胜利石油管理局勘察设计研究院地质勘察报告。
⒋工程区域自然环境及条件。
⒌现行规范标准：
施工及验收规范：
⑴《碾压式土石坝施工技术规范》SDJ213-83
⑵《水工砼施工规范》SDJ207-82
⑶《水工砼外加剂技术规范》SD108-83
⑷《泵站技术规范（验收分册）》SD204-86
⑸《泵站技术规范（安装分册）》SD204-86
⑹《水工钢闸门和启闭机安全检测技术规程》SL101-94
⑺《水利水电工程施工测量规范》SL52-93
⑻《水工建筑物地下开挖工程施工技术规范》SDJ212-83
⑼《水利水电工程钢闸门制造及验收规范》DL/T5018-94
⑽《水工建筑物金属结构制造、安装及验收规范》SLJ201-80
⑾《水闸施工规范》SL27-91
⑿《砼结构工程施工及验收规范》GBJ204-92
⒀《堤防工程技术规范》SL260-98
⒁《地基与基础工程施工及验收规范》GBJ202-83
⒂《砖石工程施工及验收规范》GBJ203-83
⒃《公路路基施工技术规范》JTJ033-95
⒄《公路路面基层施工技术规范》JTJ034-93
⒆《公路沥青路面施工技术规范》JTJ034-94
⒇《公路桥涵施工技术规范》JTJ041-89
(21)《水泥砼路面施工及验收规范》GBJ97-87
(22)《钢筋焊接及验收规范》JGJ18-84
(23)《电器装置安装母线装置施工及验收规范》GBJ149-90
(24)《电器装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ149-90
(25)《电力建设低压电气施工及验收规范》GB50254-96
(26)《电力建设高压电气施工及验收规范》GB50259-96
评定标准：
⑴《建筑电器安装工程质量检验评定标准》GBJ303-88
⑵《石油建设工程质量检验评定标准（电气）》SY4030.1-93、SY4030.2-93
⑶《水利水电基本建设工程单元工程质量等级评定标准（一）》SDJ249-88
⑷《水利水电基本建设工程单元工程质量等级评定标准（七）》SL38-92
⑸《水利水电工程施工质量评定规程（试行）》SL176-1996
⑹《公路工程质量检验评定标准》JTJ071-94
⑺《水利基本建设工程验收规程》SL223-99
⑻《石油建设工程质量检验评定标准（道路）》SY4033-93
⑼《石油建设工程质量检验评定标准（桥梁）》SY4034-93
四、施工准备
⒈组织准备
由具有多年水利工程施工经验、工作认真、业务过硬的有关人员组成高效精干的项目经理部，全面负责该项目工程的生产组织、安排、衔接、协调工作，在合同工期内保质、保量地完成施工任务。
项目组织机构见附图
⒉现场准备
进行场地平整，搭建临时设施，进行库区内障碍物的迁移和地表积水的排除工作，使施工现场达到三通一平。
进行现场测量，复核设计交出的平面和高程控制网点，复测原始地形、地貌，复核有关构筑物位置是否符合设计。
⒊技术准备
①组织参加施工的人员熟悉设计图纸，领会设计意图，并对他们进行培训，学习各种规范标准，掌握施工程序和质量控制要点。
②进行填筑碾压试验，取得指导施工的各种工艺参数。
③编制施工组织设计，进行施工技术交底。
⒋物资准备
坝体填筑土料取自库区内，取土场草皮已开始清除，含水量过高的土料，已采取翻晒、犁松等降低含水量措施。
砂石料、水泥、钢筋等已准备订货。
主要材料及设备需用量计划见附表。
⒌机械准备
碾压试验期间，部分机械已到现场。正式开工后，将根据施工进度陆续安排各种机械进场。
主要施工设备需用量计划见附表。
五、施工平面布置
项目管理中心位于库区东南角处，占地面积6000m2，临时房屋采用简易砖房，计80间，面积1200m2。
水库围坝预制构件（天龙板、矩形板）集中预制，预制厂设在库区内东北角和西南角，占地面积共2.6万m2，其中材料堆放和搅拌机占地10400 m2，预制场地15600 m2，采用翻模工艺，构件24小时后搬起堆放预制厂内集中养护，验收合格后运至上游坝脚线以外50m不动土带堆放。
库区内绕坝修筑汽车运输道路，距坝轴线80m，路面宽度7.5m，全长7.1km，结构型式为：50cm厚路基土，10%、12%石灰土基层各厚15cm。取土场内修筑土路三条,向西北、东北、正南各一条，长3.4km，宽9m，填土厚度0.5m。
水库上坝土路每80m一条，自坝上游布置，宽7m，坡度为8%，总长10.8km（包括二级泵站、出库闸两侧坝体填筑时需单独修筑的上坝路），上坝土路与库区内汽车运输道路顺接。坝体填筑完成后，约每1km留一条上坝土路，共计8条，作为以后施工长坝的临时通道，水库完工后清除，其它的上坝路在坝体完成后即可清除。
水库上下游护坡砂垫层、片块石用料可沿线堆放。
分包单位的管理驻地位于沉砂池西的沥青路西側，占地面积1600m2,砖房20间，计290m2。
一级泵站临设位于一级泵站北，沉砂池西，简易砖房620m2，钢筋、木材加工场地及料场4100 m2。沉砂池临设沿沉砂池四周布置，沉砂池南修筑9米宽，1200米长的施工便道，结构型式为土路，填土厚度为0.3m。
节制闸临设位于二干西堤，引水闸、渡槽临设位于二干东堤，引水渠、其它渠系构筑物临设位于引水渠沿线。共计砖房占地面积300m2，简易砖房630m2，钢筋、木材加工场地及料场5000 m2。引水渠南侧修筑临时施工便道，结构型式为土路，宽9m，长3.7km,填土厚度为0.5m。
详见各施工总平面布置图。
六、施工布署
⒈施工总体安排
围坝土方填筑碾压和上游护坡是影响工程总工期的制约因素，能否按期完成工，直接影响工程总工期。整个水库工程按坝体位置分为东、南、西、北四个施工坝段（即四个施工队），每个施工坝段分为若干个作业组，每个作业组分为若干个作业段。各施工坝段同时施工，在各作业组内进行平行流水作业。其他各构筑物、沉沙池和引水渠可同时或先后开工，搞好工序穿插和流水作业。以保证工程的总工期。
工程总工期为：1998年11月15日至2000年12月31日，其中：
⑴水库围坝：1998年11月15日至2000年6月30日；
⑵上坝公路：1999年4月1日至1999年9月30日；
⑶沉沙池：1999年5月5日至1999年11月30日；
⑷一级泵站、二级泵站和出库闸:1999年5月5日至2000年10月31日；
⑸引水闸组及渡槽：1999年5月5日至1999年12月31日；
⑹引水渠、渠系构筑物：2000年3月1日至2000年9月30日；
⑺试运转及竣工验交：2000年11月1日至2000年12月31日。
见施工总体进度计划表。
　　⒉施工流程
⑴围坝：（水库、沉砂池）
坝体填筑 上游护坡
测量放线 坝基清理 垂直铺塑
观测设施 下游护坡
挡浪墙 坝顶道路
　　⑵二级泵站：
测量放线 粉喷桩 井点降水 基坑开挖 泵房、前池
进水闸 上游连接 闸门、泵房机电安装
回填 其他附属工程
出水池 穿坝涵闸 消力池 下游连接
⑶一级泵站：
测量放线 粉喷桩 深井、井点降水 基坑开挖 泵房、前池
清污机室、控制闸 引水渠 机电安装
回填 其他附属工程
出水池出水渠工作桥 消力池 下游连接
⑷出库闸
闸室 上游连接
测量放线 粉喷桩 基础开挖 穿坝涵洞
压力水箱 下游连接
回填 其他附属工程
⑸引水闸组 上下游铺盖
测量放线 施工导流 基坑开挖 砼垫层 闸底板 砼闸墩 挡土墙 回填土 二期砼 工作桥排架 工作桥 金属结构、电气安装 其他附属工程
⑹渡槽
测量放线 埋设护筒 安放钻机 钻孔 清孔 安放钢筋笼 下导管
灌注砼 接桩 盖梁 隔节浇筑槽身 止水 其他附属工程
⑺引水渠板桥
测量放线 基坑开挖 地基处理 浆砌块石基础 浆砌片石护底 支撑梁 浆砌块石台身 砼台帽 桥面板、栏杆安装 桥面铺装 洞口砌石
⑻引水渠土方
测量放线 清基 渠道扩挖 渠堤分层上土填筑、碾压 修坡
⑼上坝公路
地基处理 降排水 现浇箱涵 止水 挡土墙砌石
测量放线 砌石基础、护底 浆砌墙身 砼墙帽 桥板安装 桥面铺装

原地面清理 路基土方 灰土基层 沥青路面

⒊单位及分部工程划分
该工程共划分为15个单位工程，单位及分部工程划分见附表。
七、施工导流
1、节制闸导流
为保证二干渠正常输水灌溉，施工导流拟采用分期围堰型式，即采取干渠输水间断的有限时间，打好上下游挡水土坝，把闸底板以下部分搞好，然后在底板上用草袋围堰，底板上部结构分期施工，以利正常过水。上下游挡水土坝断面为1/2(1.5+6.5)×2.5米，长度25米，计500立方米。草袋围堰断面为1/2(1.5+3.5)×3.5米,长度60米,计525立方米。
2、引水闸导流
上游采用草袋围堰挡水坝，断面为1/2(2.5+7.5)×3.0米,长度25米,计375立方米。
八、围坝工程施工
⒈碾压试验
围坝施工前，进行坝体填筑碾压试验，以取得指导坝体填筑施工的各项工艺参数，如碾压机械、碾压方法、碾压遍数、上土方法、铺土厚度、含水量控制指标等，研究坝体填筑的施工工艺及参数。试验段共三个，每个面积为3000m2，取5种含水量，每种含水量填筑一层，共5层，每层铺土厚度分40cm、35cm、30cm、25cm四种。碾压机械为压路机和履带式推土机，压路机碾压遍数为6遍，每压一遍取一次样；履带式推土机碾压遍数为12遍，每压2遍取一次样。通过碾压试验，得出结论如下：
①碾压机械：东方红-75（90）推土机；
②铺土厚度：25cm；
③含水量控制范围：16%-19%；
④碾压遍数：8遍；
⑤围坝填筑干容重：>1.55t/m3.
⒉坝基清理
水库及沉砂池清基厚度为30cm，水库东坝全部、西坝大部和北坝局部总长3.5km范围内有芦苇，清基深度为1m。清基采用D60和D6H推土机。用推土机将坝基表面土推至离坝脚50米范围内堆放，并整平。清基超出设计要求的以现场实际发生为准。
坝基及其上下游50米范围内的沟渠、洞穴、水井、泥浆池等必须进行清理，先排除积水，再用挖掘机将沟渠内的淤泥挖出，开挖边坡不陡于1∶3，然后分层填土夯实至周围地面等高，填土要求同围坝。沟渠内挖出的淤泥先集中堆放在一处，待取土场取完土后，用推土机推至取土场内。
库区内被原油污染的土，用挖掘机挖出装车外运至临近坝段外侧堆放，运距及数量以现场签证为准。
对坝基处已有的平台、土坝，填筑前挖坑探测，检查有无腐植土夹层和其他对坝体安全有影响的情况。
南坝坝基位于原有沥青路上，路面宽7m，全长1.94km，沥青路面（厚7cm）和灰土基层（厚26cm）需全部用挖掘机挖除，沥青装车弃至坝外侧，灰土基层可用推土机推至库区内。
⒊围坝填筑碾压
⑴料场复查及规划
围坝用土取自库区和沉砂池内，取土场地表土清除厚度为30cm，有效取土深度1.2-1.5米，以不破坏库底粘土层为原则，可开采总量为450-560万m3。坝体填筑总量为414万m3（其中水库围坝土方365万m3，沉砂池围坝土方49万m3）。土方调配根据经济合理的原则，确定运土机械的合理运距。水库围坝运土机械采用铲运机和自卸汽车，从坝轴线至土场500m范围内为铲运机的取土区域（A、B、C、D、N），其余为自卸汽车运土区域（M），沉砂池运土机械采用铲运机就近取土。取土场区域划分见下图。

364 1123 364

A区 500

851 水库围坝

500
500 1003

D区 480 B区
N区
360 1135 360

560

M区

1423

360 1135 360
C区 图注尺寸：m
沉沙池
取土场区域划分图

C区

隔坝
200 围坝
200 300
沉砂池
300 图注尺寸：m

取土场区域划分图
土方调配方案如下：
北坝：Ａ区域全部土方供给北坝，填筑长度1123m，剩余东西两边各364m，由Ｍ区域供给。
东坝：Ｂ区域全部土方供给东坝，填筑长度1423m，剩余北部560米，由Ｍ区域供给。
西坝：Ｄ区域土方全部填筑西坝，填筑长度1423m，剩余北部560m，由Ｍ区域供给。
南坝：Ｃ、Ｎ区域土方全部填筑南坝，填筑长度1135m，剩余东西两边各360m，由Ｍ区域供给。
沉砂池：全部采用铲运机上土，自坝轴线300米范围内为各坝段取土场，隔坝取土范围为轴线两侧各200米。
水库围坝各取土区域土方数量及填筑长度、方位见下表。
┏━┯━━┯━━━┯━━━┯━━━━┯━━━━━━┯━━━┓
┃序│取土│数 量│填筑长│ 填筑 │ 上土 │水平距┃
┃号│区域│(万m3)│度(m) │ 方位 │ 机械 │离 (m)┃
┠─┼──┼───┼───┼────┼──────┼───┨
┃1 │ Ａ │ 53.4 │ 1230 │ 北坝 │ 铲运机上土 │ 500 ┃
┠─┼──┼───┼───┼────┼──────┼───┨
┃2 │ Ｂ │ 67.8 │ 1423 │ 东坝 │ 铲运机上土 │ 500 ┃
┠─┼──┼───┼───┼────┼──────┼───┨
┃3 │ Ｃ │ 54.0 │ 1135 │ 南坝 │ 铲运机上土 │ 500 ┃
┠─┼──┼───┼───┼────┼──────┼───┨
┃4 │ Ｄ │ 67.8 │ 1423 │ 西坝 │ 铲运机上土 │ 500 ┃
┠─┼──┼───┼───┼────┼──────┼───┨
┃5 │ Ｍ │ 88.2 │ 1848 │北东西坝│自卸汽车上土│ 1500 ┃
┃ │ │ │ │剩余部位│ │ ┃
┠─┼──┼───┼───┼────┼──────┼───┨
┃6 │ Ｎ │ 34.3 │ 720 │ 南坝 │铲运机上土 │ 500 ┃
┠─┴──┼───┼───┼────┼──────┼───┨
┃ 合计 │ 365 │ 7672 │ │ │ ┃
┗━━━━┷━━━┷━━━┷━━━━┷━━━━━━┷━━━┛
⑵围坝施工
　　①含水量控制
施工中，重点控制取土场含水量和碾压前含水量。含水量低时，适当洒水，开采方式尽量采用立面开挖；含水量高时，采取翻晒、犁松等措施，开采方式采用平面分层开挖取土。
②分层填筑、碾压
围坝填筑土方量大，质量要求高，工期紧，为保证工期，将每个施工坝段划分为若干个作业段，每3个作业段为一个施工组，以利于展开流水作业，搞好工序穿插。每个施工组的施工顺序为：第一天，第一段填土；第二天，第二段填土，第一段碾压；第三天，第三段填土，第二段碾压，第一段检查报检。
当填筑至坝体平台处（标高13.000m）时，土方填筑量减少，将作业段长度适当增加，做到机械、劳力总量不变，均衡施工。
土坝填筑在全坝范围内同时分段分层进行。上土采用拖式铲运机（土方运距小于500米）和自卸汽车（运距大于500米），自卸汽车上土采用进占法。每作业段在全坝范围内，按设计断面从一侧上至另一侧，保证填土断面符合设计要求。上土宽度，每边比设计宽度多出30cm（水平宽度），保证削坡后，临近坡面约30cm水平范围内的压实干容重达到规范要求。上土严格控制层厚，不得超厚，上土超厚的坝段用铲运机清至要求的厚度。每作业段上完土后，用东方红-75推土机推平，个别低洼处用人工整平，做到大面平整。上土和整平过程中，将土中的杂草、苇根等杂物派专人拣除干净。
碾压前，测定土料含水量，并采取洒水、翻晒等措施，控制土料处于最佳含水量时，进行碾压。碾压机械根据碾压试验确定，碾压方法采用进退错距法，碾压方向平行于坝轴线。碾压时，轮迹重叠半轮，由一侧排压至另一侧为一遍，土料干密度达到设计要求后，报监理验收，验收合格后填下一层土。
③接缝处理
各流水作业段和各施工坝段之间设立明显标志，在各段交界处填土两侧设置木桩，防止漏压、欠压。相邻段重叠碾压宽度，顺碾压方向为10m，垂直碾压方向为2m。相邻施工作业段之间的填土最大高差为1m，接合坡度为1∶3，尽量做到大面平整，均衡上升。上下层接缝位置相互错开2m。所有接缝坡面，配合填筑上升，陆续削坡至合格层后填筑。
与构筑物接缝处，用钢丝刷将构筑物砼表面的乳皮、粉尘、油毡等杂物清除干净后，洒水湿润，边涂刷浓泥浆，边铺土，边压实。碾压不到之处，采用人工或蛙式打夯机夯实。构筑物两侧填土保持均衡上升。
⒋垂直铺塑
塑膜采用聚乙烯膜，开槽采用泥浆护壁，泥浆重度不小于12kN/m3，开槽后及时铺膜，接头处采用焊接，焊接宽度为15cm。铺膜完成后及时回填，槽底填土采用粘土，厚度为1.5m，然后再填入一般土料，经7-10天沉降后，向槽内补充填土并夯实，回填至满槽后，把预留的塑料膜卷埋在槽口旁，取土覆盖保护。
⒌坝面护坡
⑴上游坝面护坡
上游坝面护坡施工流程如下：
削坡 坡面整修 基础挖槽 砂垫层 铺
砼基础 矩形板安装
设复合土工膜
坝脚砌石基础 天龙板安装
现浇砼戗台
验收
现浇栅栏板
上游护坡每坝段分三部分，每部分划分为若干个作业组，组内实行流水作业。每流水作业段施工顺序自坝脚向坝顶，具备作业面后，展开平行流水作业。
削坡采用人工自上而下进行，戗台以上削坡土方堆至戗台上，用人工运至上游顶坝脚以外。铺设砂垫层时，自坝脚向坝顶铺设。以戗台为界，戗台以下坝坡自戗台处将砂子溜放至坝脚，戗台以上坝坡自坝顶将砂子溜放至作业面。达到设计厚度时，适当洒水，用平扳振捣器自下而上振实。复合土工膜为二布一膜，膜厚0.3mm，膜上层为300g/ m2的土工布，膜下层为200g/ m2的土工布。先按设计断面计算出每幅复合土工膜的铺设长度，将其卷成卷，自上而下铺设在砂垫层上，坝脚处复合土工膜与水平铺塑的复合土工膜（膜厚0.3mm，膜上下各为150 g/ m2的涤纶土工布）焊接在一起，焊接宽度15cm。复合土工膜的纵横接缝处，膜与膜采用焊接，布与布采用搭接，接头宽度为15cm。
水平铺塑的土方开挖采用推土机，预留10cm采用人工挖至设计标高，整平后人工铺设复合土工膜，与垂直铺塑的塑膜焊接，宽度为15cm。铺设完成后，人工回填土至设计标高，人工整平后用链轨车碾压2遍。
天龙板和矩形板自预制厂用12马力拖拉机运至施工现场，采用人工安放，天龙板和矩形板安放顺序为自下而上，平铺于复合土工膜上，安放平顺，紧密，尽量减小缝隙。安放时小心施工，防止损坏复合土工膜。
天龙板与矩形板安放完后，支立模板现浇砼戗台和栅栏板。砼拌和在预制厂（位于各坝中部）集中拌和，1t翻斗车运输，用溜槽将砼送至浇筑面，平板式振捣器振捣密实。戗台砼每4m设伸缩缝一道，缝宽1cm，用沥青杉板和PT胶泥填塞，PT胶泥厚5cm，将PT胶泥加热至130℃呈流体状，浇注于伸缩缝内。
⑵下游坝面护坡
施工流程： 原型观测设施电缆铺设
削坡 坡面整修 挖基 砂垫层 铺设土工布 浆砌片石基础
泄水槽 集水槽
草皮护坡
干砌片石护坡
削坡、泄水槽和集水槽挖基、贴坡排水基础开挖，均采用人工挖土，平台以上土方，弃于平台人工整平即可；平台以下土方，人力运输至坝脚以外。削坡顺序为自上而下，草皮护坡处的削坡，在贴坡排水完成后进行。
砂垫层及土工布铺设同上游坝面护坡，土工布规格为300 g/m2，接缝处采用缝接，接头宽度20cm。干砌片石时，石块之间排列紧密，南坝干砌石采用立砌。砌石时，保证厚度达到设计要求。砌石过程中，小心施工，防止石块锐角划坡土工布。
草皮护坡采用人工挖坑种草，每平方米不少于12棵，经常洒水保持湿润，如发现局部未成活的草皮，重新进行补种。
⒍坝顶
坝顶包括路面和挡浪墙。
施工流程如下：
挡浪墙基础 挡浪墙 砼墙帽 灰土基层 沥青路面
⑴路面
沥青路面宽6m，结构型式为：10%、12%灰土基层各厚13cm，沥青贯入碎石厚4cm。
灰土基层宽度为6.25m，底层灰土铺土采用铲运机上土，松铺厚度16cm，面层灰土采用人工上土，松铺厚度20cm。铺灰采用人工上灰，卡方尺检查合格后摊铺均匀。拌合采用人工筛拌，先翻晒两遍，清除灰中石块和未粉透的灰块，再过筛两遍，使灰土拌和均匀，色泽一致，并均匀的摊铺在路槽内。碾压机械采用12-15t压路机，碾压方法采用进退错距法，轮迹重叠半轮，碾压方向顺路方向，从一侧排压至另一侧为一遍，共碾压四遍。面层灰土完成后，覆盖20cm厚的素土保护层，防止运料及施工车辆碾压造成损坏。
沥青贯入碎石路面工艺流程如下：
撒布主层集料──碾压──洒第一层沥青──撒第一层嵌缝料──碾压──洒第二层沥青──撒第二层嵌缝料───碾压──洒第三层沥青──撒封层料──碾压
⑵挡浪墙
挡浪墙砌筑用石料在坝顶沿线堆放。砌筑方法采用铺浆法，平铺卧砌，上下错缝，内外搭接。挡浪墙基础及墙身砌体每15m设沉降缝，缝宽2cm，沥青杉板和PT胶泥填塞，PT胶泥厚5cm。砌石完成后，支立模板浇筑砼墙帽，砼浇筑可与栅栏板同期进行。砼由预制厂（位于各坝中部）集中搅拌，1t翻斗车运输，平板振捣器振捣密实。
⒎观测设施
观测设施的埋设与坝体填筑同时进行。
⒏沉砂池水泥土护坡
沉沙池水泥土护坡混合料采用路拌法拌合，拌合地点在坝坡脚线50m范围内，拌合机械采用宝马拌合机。按设计配比计算出土方量和掺加剂用量，用铲运机上土至拌合地点，并将掺加剂均匀摊铺在土上，用拌合机拌合均匀，然后人工将混合料运至坝坡上，自下而上摊铺均匀，在混合料含水量处于12％－16％时，用蛙式打夯机夯实，含水量过低时，适当洒水。混合料从拌合到夯实终了时间不超过水泥的初凝时间。夯实合格后的混合料，人工上素土(厚5cm)覆盖、保湿养生，养生期不少于7天。
⒐堆载预压
按照设计图纸要求，水库围坝构筑物二级泵站(K5+588.23)和出库闸(K1+989.65)施工前要进行堆载预压，设计预压范围为：坝下埋管轴线处两侧各向大坝长度方向延伸20米，即：二级泵站预压范围为K5+568.23-K5+608.23，出库闸预压范围为K1+969.65-K2+009.65。预压区的范围指坝顶的控制长度为40米，坝底部控制长度为100米。
预压区坝体土方填筑、碾压按水库围坝填筑要求进行，在三个月内施工完。
土方全部取自库区内Ｍ区取土场（见取土场区域划分图），采用挖掘机配合自卸汽车上土，推土机整平。上土过程中，将土中的苇根、杂草等派专人拣除干净。
预压区坝体填筑断面同设计图纸要求，分层上土，每层上土厚度控制在25cm（推土机推平后的松铺厚度）。预压区沿坝轴线方向坝体填筑边坡为1:3，垂直坝轴线方向修筑上坝土路，宽度为7m，坡度为8％。
预压完成后，二级泵站、出库闸施工时，用铲运机将预压区土方挖除，用于其他坝段的坝体填筑。
待二级泵站、出库闸施工完后，其两侧各100米范围内的坝体再行填筑，填筑、碾压要求同坝体填筑。两处构筑物的取土场位于水库库区内M区域（见取土场区域划分图），采用挖掘机配合自卸汽车上土，推土机整平。两构筑物处需各修筑一条上坝土路，宽度为7m，坡度为8％。
⒑成品保护
对各种成品、半成品采取一定的保护措施，防止不必要的损坏。
①对已碾压完合格的坝面，禁止车辆通行，铲运机上土转弯调头时，尽量缓慢，防止过多地破坏坝面。
②对松散的坡面，采用链轨车上下错距碾压。
③雨后坝面严禁车辆和行人行走，对被雨水冲刷的坡面及时用链轨车碾压。
④对各种预制构件按要求进行养护，搬运时宜小心，防止损坏。
⑤下游草皮护坡经常浇水，早期禁止人畜践踏，保证成活率。
九、构筑物施工
㈠测量放样
对设计提供的平面控制网点和高程控制点进行复测，无误后进行施工放样和临时水准点测
