电白县县城生活污水处理厂 工艺培训资料

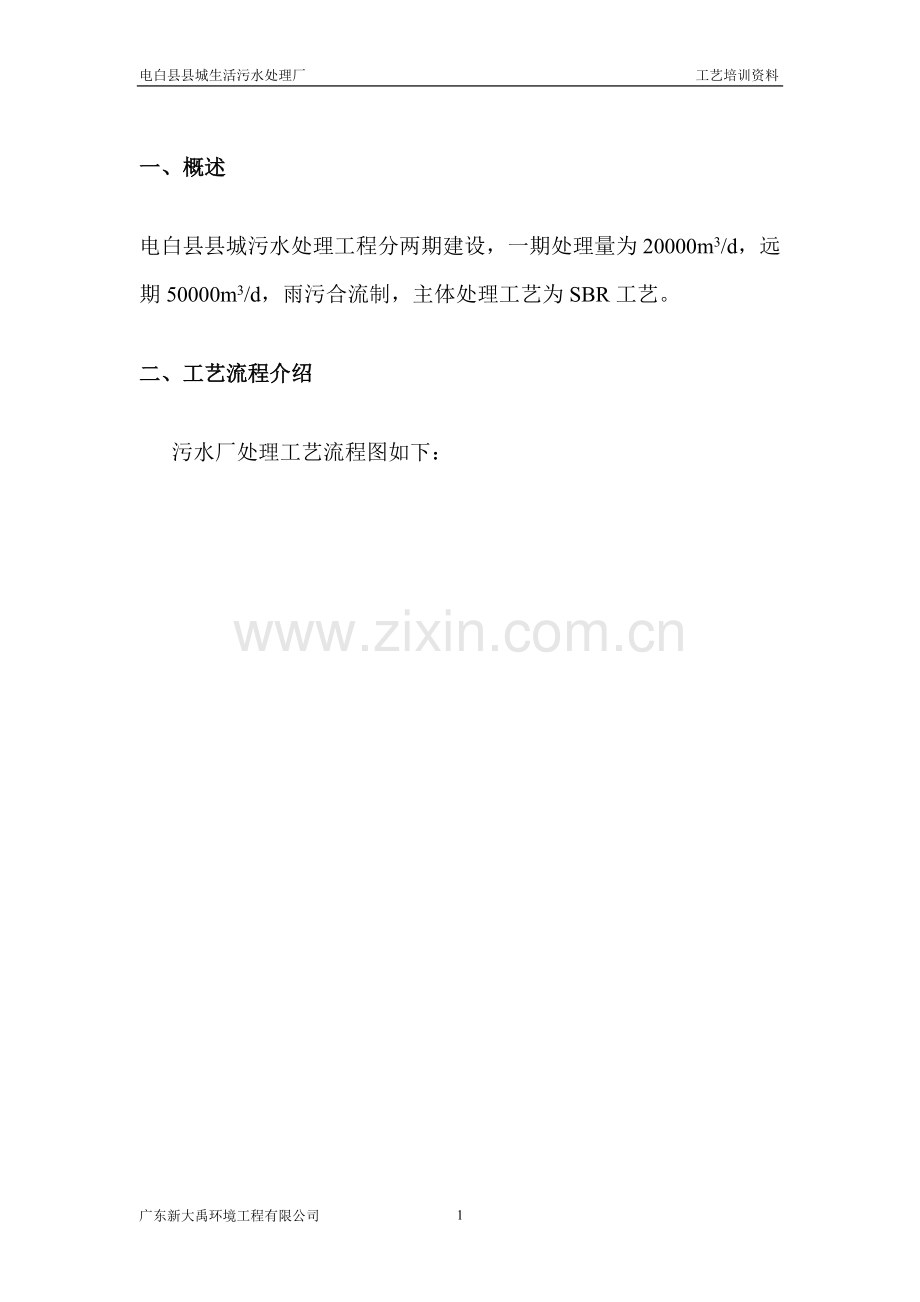

一、概述
电白县县城污水处理工程分两期建设，一期处理量为20000m3/d，远期50000m3/d，雨污合流制，主体处理工艺为SBR工艺。
二、工艺流程介绍

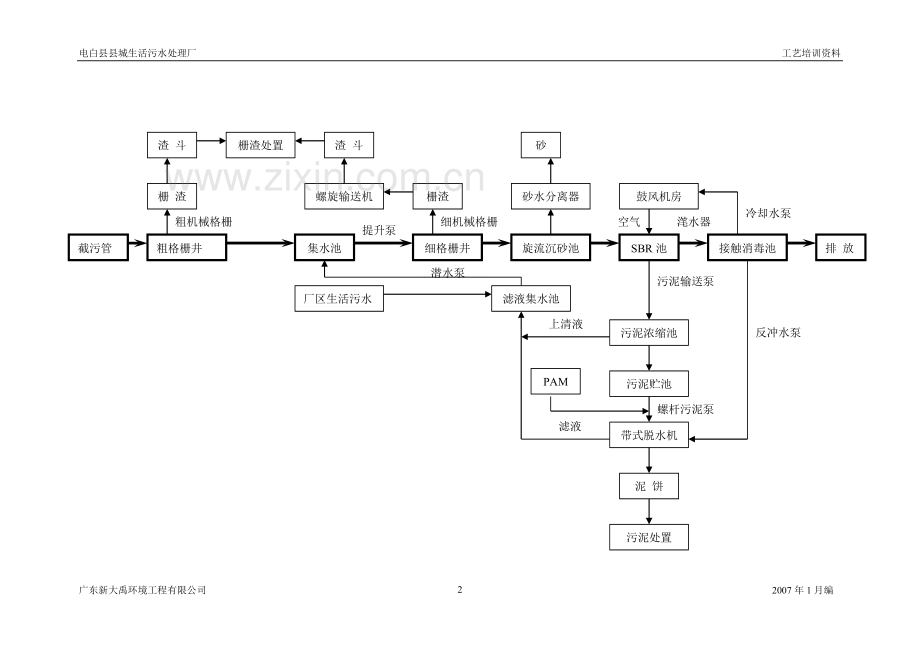

污水厂处理工艺流程图如下：
1
广东新大禹环境工程有限公司
电白县县城生活污水处理厂 工艺培训资料

栅渣处置
渣 斗
渣 斗
砂

砂水分离器
栅渣
螺旋输送机
栅 渣
鼓风机房

冷却水泵
粗机械格栅
细机械格栅
滗水器
空气

提升泵

截污管
粗格栅井
集水池
接触消毒池
SBR池
旋流沉砂池
细格栅井
排 放

潜水泵

污泥输送泵

滤液集水池
厂区生活污水

上清液

污泥浓缩池
反冲水泵

PAM

污泥贮池

螺杆污泥泵

滤液

带式脱水机

泥 饼

污泥处置

2
广东新大禹环境工程有限公司 2007年1月编
电白县县城生活污水处理厂 工艺培训资料
1、工艺流程细分为三部分：污水处理流程、污泥处理流程、滤液处理流程。

2、污水处理流程：(中间加粗部分)
2.1 截污管 收集县城的生活污水，采用雨污合流制，设高位溢流。
2.2 粗格栅井 拦截较大悬浮物、漂浮物：
1）启闭机7台，作用是各池子间的通或闭，开——关。
2）粗格栅1台，作用拦截较大的漂浮物、悬浮物，栅隙20mm，时序控制。
3）人工格栅1台，作用是拦截二期预留安装位的杂物。
2.3 集水池 作用集水，主要设备：
1）超声波液位计1台，显示集水池液位，控制提升泵
2）浮球液位计3台，控制提升泵
3）提升泵3台，提升污水，受两种信号控制：a）集水池液位信号，高位开泵，低位停泵（目的及时抽水、并保护泵）；b）SBR池高液位停泵，开泵由SBR程序控制。对于开泵，b控制方式优先；对于停泵，a控制方式优先。
2.4 细格栅井 拦截较小的漂浮物、悬浮物
1）启闭机2台，控制各池子间的通或闭，开——关。
2）细格栅2台，拦截较小的漂浮物、悬浮物，栅隙5mm，与提升泵联动。
2.5 漩流沉砂池 去除细砂等比重较大杂物，通过漩流，靠重力和离心力去除。
1）漩流除砂装置2台，机械作用产生漩流，与提升泵联动。
2）电动调节堰门2台，调节旋流沉砂池液位，开——关。
注：漩流沉砂池需鼓风曝气，目的是让粘附在细砂上的一些轻质的物质分离
2.6 SBR池及鼓风机房 去除COD、BOD、NH3-N、TP、SS。
SBR工艺简介：SBR工艺是传统活性污泥法的改良工艺，是一种好氧微生物污水处理技术,是间歇进水、间歇排水、间歇曝气的周期循环系统。该工艺集调节、初沉、曝气、二沉、生物脱氮等过程于一体，按不同的时间顺序进行各种目的不同的操作，全部过程都在一个池体内周而复始地进行，工艺流程简洁，布局紧凑合理，是一种先进的污水处理系统。一般设置多个池子以便可以连续进水，连续排水。
SBR法的运行包括五道工序形成一个周期。可分为：进水、曝气、沉淀、排水和闲置。通过调整各工序的时长，可以脱氮除磷。
与传统活性污泥法的相比，效果更佳，无需设置二沉池，无需污泥回流，节省造价，降低用地面积。
本工程的设计运行周期为：
进水1.0h，进水+搅拌0.5h，进水+搅拌+曝气0.5h，曝气1.5h，沉淀1.0h，排水1.0h，闲置0.5h。一个周期时间6.0h。
该系统主要设备如下：
1）进水流量计1台，计量进水流量
2）风管流量计1台，计量风量
3）DO仪3台，监测SBR池内溶解氧
4）污泥界面仪3台，监测SBR池内污泥界面
5）SBR池液位计3台，显示液位，并参与SBR程序控制
6）进水电动阀6台（每池2台），进水，受SBR程序控制
7）潜水搅拌机6台（每池2台），搅拌，受SBR程序控制
8）曝气电动阀5台（1、2#池各2台，3＃池1台），曝气，SBR程序控制
9）滗水器3台，排水，受SBR程序控制
10）排泥电动阀3台（每池1台），排泥，受SBR程序控制
11）剩余污泥泵3台（每池1台），排泥，受SBR程序控制
12）鼓风机4台，曝气，1台常开，受变频器控制，3台受SBR程序控制。
13）压力变送器1台，显示风管压力，并控制风机
14）变频器1台，控制风机
15）鼓风机冷却水泵2台，与鼓风机联动
SBR控制程序如下：

9
广东新大禹环境工程有限公司
附：SBR池控制过程：以其中SBR池A为例，SBR池A一个周期的过程如下表：
过程名称
时间(可调)
提升泵
进水阀
潜水搅拌机
鼓风机
曝气阀
滗水器
排泥阀
排泥泵
进水
1h
★
★

进水+搅拌
0.5h
★
★
★

进水+搅拌+曝气
0.5h
★
★
★
★
★

曝气
1.5h

★
★

沉淀
1h

排水
1h

★

闲置
0.5h

★
★
说明：1、对于进水阶段，目前因水量远远小于设计水量，进水暂时改由SBR液位控制，即当液位达到SBR池的设定液位时，停止进水，此过程不止1小时。待以后水量达到设计水量，再改由时间控制。
2、排泥时间一般会小于闲置阶段时间。是否排泥以及排泥量多少，需根据SBR池内的泥量情况，在调试时确定。
3、此表为单池一个周期的运行情况，另两池周期亦相同。三个池的运行周期需完全相互错开，降低负荷。

2.7 接触消毒池 消毒，消毒设备暂未上。
2.8 防潮拍门井 防止海水倒灌，并顺畅排水

3、污泥处理流程 粗格栅栅渣、细格栅栅渣、旋流沉砂池分离细砂、SBR污泥
3.1 粗格栅栅渣 集中在粗格栅出渣口，定时装车运走
3.2 细格栅栅渣
1）螺旋压榨输送机1台，压缩体积，去除部分水份，并输送至集渣槽。时序控制。集渣槽采用塑料桶或斗车，定时运走。
3.3 旋流沉砂池分离物
1）砂水分离器2台，将砂和水分开。时序控制。细砂用塑料桶或斗车收集，定时运走。
3.4 SBR池污泥 包括污泥浓缩池、浓污泥贮池、污泥脱水系统、PAM加药系统：
1）污泥浓缩池 浓缩污泥，减少体积（污泥含水率～99.2％降至～98％）
A）中心刮泥机2台，刮泥，集中到浓缩池污泥斗排走，开——关。
B）浓缩池排泥阀2台，排泥，时序控制。
2）浓污泥贮池 贮存污泥
A）污泥贮池搅拌机，搅拌防止污泥沉降结块，开——关。
3）污泥脱水系统 污泥脱水并送走（污泥含水率～98％降至～85％）
A）浓污泥输送泵2台，开——关
B）污泥反应搅拌机2台，开——关
C）污泥脱水机2台，污泥脱水，开——关。
D）脱水机清洗泵2台，与污泥输送泵联动
E）皮带输送机1台,开——关
F）空压机2台，开——关
4）PAM加药系统 PAM配置及投加，供污泥脱水用
A）PAM溶药机1台，配置药剂，开——关
B）PAM加药泵2台，输送药液，开——关

4、滤液处理流程 包括脱水滤液、污泥浓缩池滤液及厂区生活污水
A）滤液池1座，收集各种滤液
B）滤液池液位计1套，控制滤液提升泵
C）滤液提升泵2台，输送滤液至细格栅，受液位控制，高开低停。
三、日常运行与管理
为保证污水处理厂能正常稳定的运行，延长设备寿命，需要从以下几个方面加强管理。
1.做好日常监测
主要污染指标：pH值、COD、BOD、SS、NH3-N、TP、动植物油、粪大肠菌群数等
SBR池运行状态监测指标：SV30、MLVSS、微生物镜检等
2.加强设备的维护及保养
1) 各泵、风机、空压机、搅拌机、刮泥机、压滤机的操作规范可详见各相关设备说明书；
2) 每日检查各泵、风机、空压机、搅拌机、刮泥机、压滤机、工作状态是否正常（水量、噪声、振动等），适时补加润滑油；
3) 发现设备运行不正常时及时停机检修，启用备用设备；
4) 每季度小修一次，每年大修一次；大修时要对所有的机械、电气、自控设备进行详细检查、维修和维护，外露钢管道每年刷防腐漆一遍。
3.对职工进行培训，加强爱岗、安全教育
4.常见问题与对策
1.污泥浓度低：进水中有机物营养物质浓度偏低，添加粪便水和营养盐；
2.污泥发黑：闲置时间过长，曝气量不足，增加曝气量；
3.浓缩池污泥上浮：积泥过多，产生厌氧状态，及时排泥，对污泥脱水。
