高层公寓施工安全、文明施工保证措施.doc

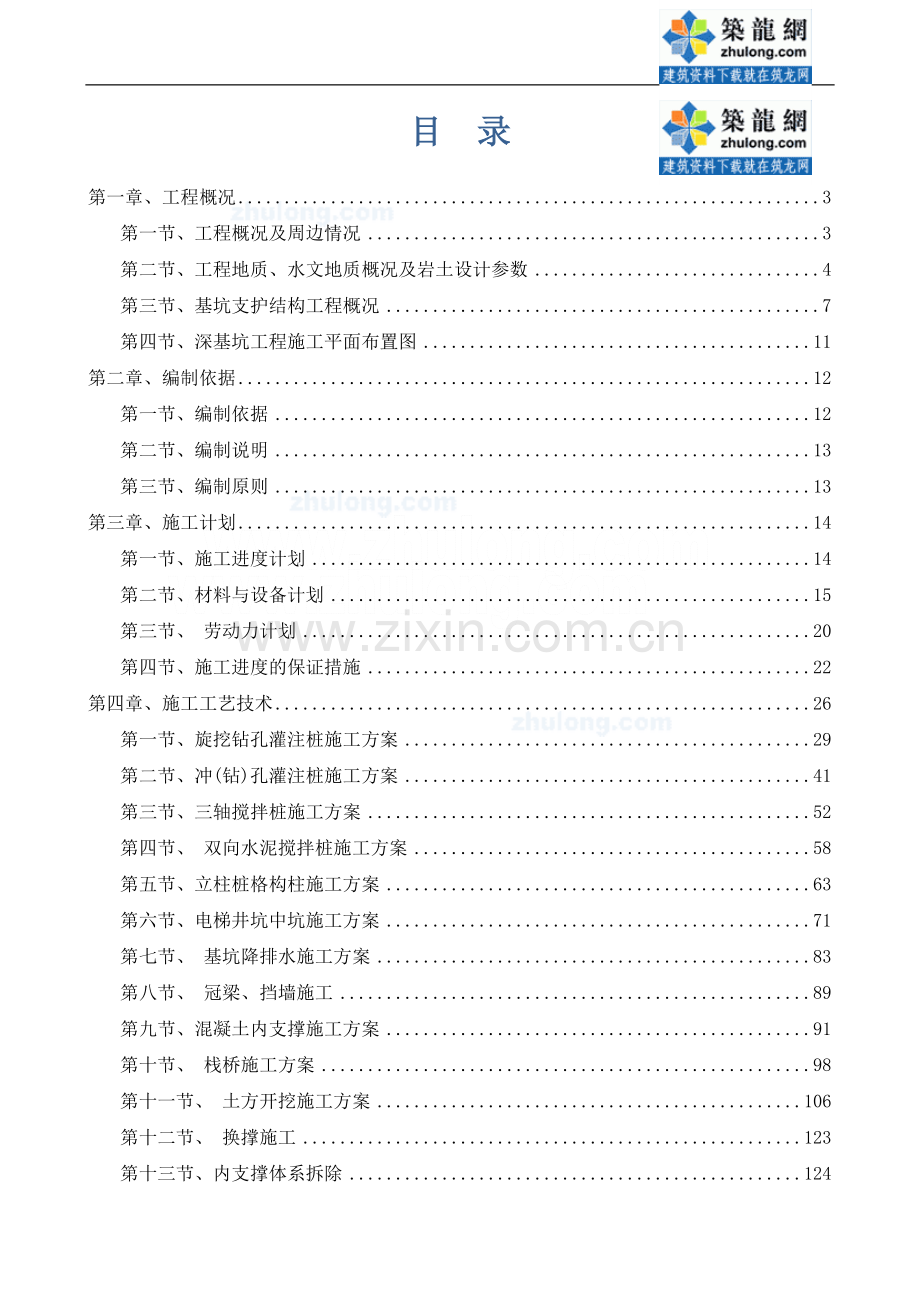

目 录第一章、工程概况3第一节、工程概况及周边情况3第二节、工程地质、水文地质概况及岩土设计参数4第三节、基坑支护结构工程概况7第四节、深基坑工程施工平面布置图11第二章、编制依据12第一节、编制依据12第二节、编制说明13第三节、编制原则13第三章、施工计划14第一节、施工进度计划14第二节、材料与设备计划15第三节、 劳动力计划20第四节、施工进度的保证措施22第四章、施工工艺技术26第一节、旋挖钻孔灌注桩施工方案29第二节、冲(钻)孔灌注桩施工方案41第三节、三轴搅拌桩施工方案52第四节、 双向水泥搅拌桩施工方案58第五节、立柱桩格构柱施工方案63第六节、电梯井坑中坑施工方案71第七节、 基坑降排水施工方案83第八节、 冠梁、挡墙施工89第九节、混凝土内支撑施工方案91第十节、 栈桥施工方案98第十一节、 土方开挖施工方案106第十二节、 换撑施工123第十三节、内支撑体系拆除124第十四节、基坑监测方案136第五章、施工安全、文明施工保证措施142第一节、安全保证措施142第二节、文明施工、环境保证措施149第三节、技术、质量保证措施153第四节、监测监控措施158第六章、应急救援预案161第一节、施工重大危险源辨识161第二节、应急救援组织机构及分工161第三节、现场应急救援物资、工具和设备及劳动力准备164第四节、应急就医165第五节、安全事故应急救援措施167第六节、土方开挖应急预案172第七节、台风暴雨等季节施工应急预案174第七章、计算书及相关图纸等176施工安全、文明施工保证措施第一节、安全保证措施安全组织结构详见下图：1. 安全组织机构及工作重点1）、工地项目经理部设立安全小组项目部要明确主管安全生产工作，成立主管领导参加的安全生产领导小组，下设专职安全员，负责工程的日常安全管理工作。班组设兼职安全员并赋予他们进行安全管理、指导、监督、检查、制止违章、在危险时采取紧急措施、组织考核安全工作等责任与权力。专职安全员持证上岗，在施工现场须戴好工作标志。2）、工地施工设立安全生产领导小组和防台风领导小组工地项目经理任安全生产第一责任人、安全小组组长，成员由项目部各部门负责人和安全管理人员组成。3）、工作程序 制定安全施工准则； 对职工进行安全培训，提高职工的安全环保意识； 提供先进安全可靠的设备和仪器； 按政府有关部门规定，配足劳保用品、灭火器等消防设备和其他应急设备； 实行健康、安全、环保一条龙的管理体系。4）、安全防范重点：本工程主要施工项目为钻孔桩、搅拌桩、旋喷桩、锚索等施工，在施工过程中。其防范重点：防交通运输安全事故；防起重伤害、机械伤害事故；防漏电、触电事故；防环境污染；防雷击事故；安全防范措施： 严格执行运输交通避碰规则； 准确悬挂施工信号； 按规定施工作业区域作业； 场区运输出入口按拟定路线通行； 各驾驶员、各类机械操作员，必须持证上岗，严禁无证操作。对驾驶员、机械操作人员定期进行安规教育； 严禁酒后驾驶、操作机械，禁止机械超负荷和带“病”运转，并坚持“三查一检”制； 机械作业的指挥人员，指挥信号必须准确，操作人员必须听从指挥，严禁违令作业； 起重作业应严格执行 建筑机械使用安全技术规程和 建筑安装人员安全技术操作规程中的有关规定和要求； 对机械设备定期检查，对查出的隐患按三不放过的原则进行处理，并制定防范措施，防止发生伤害事故； 全部机械设备均分别制定安全操作规程，并挂牌上墙。2. 安全管理11)、在施工前，要认真研究地质钻探资料，分析地质及基坑外的地下管线、构筑物的情况，对可能出现的不利条件制定有针对性的安全防护措施，对影响施工安全的隐患，应在事前向有关单位提出，并严格按有关施工规范进行作业。12)、派专人做好土方挖掘的标高引测工作，以便控制土方开挖施工，控制在+0.5cm以内。13)、做好基坑底、面周边排水和抽水工作，在基坑底、面周边设明沟排水，基坑外的积水必须及时排走，并防止地表水流入坑内。14)、加强使用的机械、电气设备的维修保养工作，定期测试。15)、施工前施工机械进入现场的道路应做好必要的加宽、加固。16)、基坑周边顶部要进行硬化处理，防止地表水渗入基坑周边土体。17)、做好安全交底工作，挖土和操作时设专人指挥，机前需保留5060cm厚土，严禁在不稳定土体之下挖土，以保人机安全。18)、挖土过程中和雨后复工时，应随时仔细检查土壁稳定情况，发现问题要及时采取措施，防止骤然崩裂。4. 雨季施工安全措施为确保雨季安全生产及施工质量，需做好以下措施:1)、注意收听天气预报，周密安排生产，尽量避免下雨时施工，宜待雨过天晴后再组织施工。如需抢工期，必须为员工及民工配备雨衣等劳保用品;坚决制止违章作业。2)、所有用电开关需遮挡，以防雨淋潮湿而致漏电。3)、雨天常伴有雷电，需特别注意。雨天时，所有人员尽可能进入房室内避雨，不要停留在露天空旷场地，以防被雷击。4)、施工现场的大型临时设施，在雨季前应整修加固完毕，保证不漏、不塌、不倒、周围不积水;施工现场的机电设备(配电箱、掣箱、电焊机等)应有可靠的防护装置;经常检查照明和动力线有无混线、漏电，埋设是否牢靠等，保证雨季中正常供电;不能受暴雨袭击的原材料、构件和设备等，应放入室内或设立坚实的基础堆放在较高处，或用蓬布封盖严密。 5)、在基坑顶设置排水明沟，保证排水顺畅。基坑在开挖过程中，沿基坑边设置排水沟，并在基坑没置一集水井，集水井设置一个抽水机，保证基坑不被浸泡。5. 夜间施工安全措施 如需要夜间施工，计划采取以下措施:1)、施工现场应合理布置照明线路，保持充足的照明，所有用电设备，必须由持证电工操作，严禁无关人员私拉、私接电线及其它用电设备。2)、检查施工道路，设立必要的交通标志及警示标志以策安全;3)、安排足够的施工人员进行施工，并安排精力充沛人员夜间作业，不搞疲劳战术，各工种均有专人负责监督施工安全和施工质量;4)、作业区配有备用发电机，随时可以提供电力，以应付意外停电事故;5)、合理安排各工序的衔接，做好夜间施工的准备工作，如：测量定位等应在白天进行;6)、组织足够的施工机械进行施工，尽量缩短夜间施工时间;7)、危险地带采取必要的防护措施，如设置护栏等;8)、施工完毕清理现场，并采取必要的防护措施保护施工成果。6. 施工用电安全措施7. 防火防爆安全措施1)、施焊前，必须备妥灭火器材，检查附近区域，确认无易燃易爆物品，并派专人看管，作业后应认真检查现场，确认无造成死灰复燃的可能，方可离开现场。2)、严守电焊机操作规程，不施焊时焊夹不应接地，绝对禁止烧焊与油漆工作在同一处同时进行。禁止对有压力的容器，如钢瓶、油管进行加温或施焊。3)、氧气、乙炔、丙烷等应相互隔离，防止碰撞，并远离火源及油类，天热时应采取降温措施，使用后关闭并戴安全罩。4)、易燃易爆物品应放在指定地点，严禁存放在锅炉、烟囱及其他高温处。5)、擦油的破布、棉纱头等要随时处理，不准乱放，免致火灾。6)、物料仓库内严禁吸烟。8. 重要部位安全措施9. 管线保护安全措施1)、主要采取如下保护措施 对于拟搬迁的管线，在搬迁过程中埋设监测点，作出标记；对于尚末搬迁的管线，迸一步核实地下管线的类型、规格、埋深、状况、用途等。做好管线改移、保护工作。 与管线所属单位协商，办理交接手续，接管需要保护的管线监护权。穿越施工现场的地下管线，能改移的，在施工前完成改移。 成立由业主、管线所属部门。施工单位参加的管线协调保护领导小组，定期开展工作。检查施工中管线保护措施的落实情况。对出现的问题，提出改避意见和纠正预防措施，并督促落实。 制定详尽的管线施工保护措施，特别是重点管线，对施工中可能发生的意外情况，要制定应急预案，管线保护必须配备相关专业人员值班，备足抢修器材和物资，防患于未然，一旦发生管线损坏事故，立即通知管线所属单位协助组织维修，同时采取相应措施将损失降到最低程度。 实行管线保护责任制，将管线的保护责任落实到班组，落实到个人，督促管线保护制度落到实处。同时对参加施工人员进行保护管线重要性的宜传教育，提高认识，增强防护知识，严守操作规程，杜绝事故发生。 施工过程中做好对地下管线的监控量测工作，监测方案必须经有关管线单位的认可，按照设计监测方案的有关要求布置测点，定期测量，掌握管线的沉降量，观测管线的受力、变形情况，发现异常及时处埋。10对基坑四周的安全保护措施第二节、文明施工、环境保证措施 1文明施工保证措施7）、施工现场如需占用道路堆放建筑材料,必须报市有关部门批准并按不同品种分类整齐堆放。建筑主体第三层结构完成后，原则上应将建筑材料放置场内，尽量不再占用道路。8）、施工现场的醒目位置应设有相关的安全警示标志,人员进入施工现场要带安全帽。9）、物料装拆时严禁随意掷物,排栅架子、安全网设置必须符合规范要求，临边、洞口要按规范要求做好安全防护设施。10）、施工现场办公室、会议室内要有施工平面布置图、施工计划进度表、天气记录表以及岗位责任制分工等统一规格的、文字工整的资料上墙，且要求内容清晰、图实相符，随施工不同阶段及时进行调整。11）、外来工的管理： 建立外来工档案，做好“证卡”登记。 民工进场前，必须进行必要的安全、防火、治安、卫生、法制专业知识和职业道德教育。 带队人必须对所管辖的外来人员全面负责，公司与带队人签订防火、治安、卫生责任状，落实宿舍管理责任。 施工单位必须成立卫生领导小组。落实民工宿舍区的“爱卫”责任人。12）、建筑材料管理规定： 现场仓库应有围蔽、通风好、无漏水、有垫板、能防火防盗。 露天堆放的材料应按施工平面布置图规定，各类材料分品种规格合理堆放，按集团公司质量体系文件做好各类材料的标识。 包装物袋及时回收，多余的料具应及时归堆清运和处理。 落地灰、砖碎、砼及时清理和回收使用，施工班组必须执行“三清”(随做随清、谁做谁清、当天做当天清)。14）、机械设备管理规定:2、环境保护措施1）、大气污染控制措施、施工垃圾搭设封闭式临时专用垃圾池或采用容器吊运，严禁随意凌空抛散，垃圾及时清运，适量洒水，减少扬尘。、水泥等粉细散装材料，采取室内(或封闭)存放或严密遮盖，卸运时采取有效措施，减少扬尘。、现场的临时道路地面做硬化处理，防止道路扬尘。、在现场设置搅拌设备时，安设挡尘装置。2）、水污染控制措施、进行混凝土、砂浆等搅拌作业的现场，设置沉淀池，使清洗机械和运输车的废水经沉淀后排入市政污水管线或回收用于洒水降尘。、在桩间开挖一个长8m，宽5m，深1.50m的泥浆池，泥浆池池底硬化后，用砖砌成，并抹上水泥砂浆，泥浆池分两格，一格是沉淀池，另一是泥浆池，钻孔抽出的泥浆和沉渣经过沉淀后随时清走，使用密封良好，不容易漏浆的排污罐车拉至指定排污点排放，经沉淀池沉淀后的泥浆可循环进入泥浆池。施工用水应引到在泥浆池旁，随时向泥浆池内注入清水，防止泥浆比重超标。待钻孔完毕后清除剩余泥浆用原土回填，并夯实。、现场存放油料的库房进行防渗漏处理，储存和使用都采取措施。防止跑。冒、滴、漏，污染水体。、施工现场临时食堂的用餐人数超过100人时，设置简易有效的隔油池，定期掏油，防止污染。3）、噪声污染控制措施、施工现场遵照中华人民共和国建筑施丁场界噪声限值(GB12523-90)制定降噪的相应制度和措施。、进行强噪声、大震动作业时，严格控制作业时间。必须昼夜连续作业的，采取降噪减震措施，作好周围单位工作，并报有关环保单位备案后施工。第三节、技术、质量保证措施将组织具有多年工程施工经验、计划性强、质量意识强的施工力量负责本工程的施工管理，调动好的施工队伍，投入先进的施工机械设备，建立一套完善的管理制度，精心施工，严格管理，做到工程质量负责到人，质量层层把关，严格按照图纸设计及施工规范要求施工。1技术保证措施2建立完善的现场施工组织机构及质量管理体系选择具有较强专业技术水平，经过施工员上岗培训，项目经理培训，全面质量管理学习及具有多年施工实践经验、质量意识强的项目经理负责此工程的施工管理，并配备持施工员证、质安员证的人员组成现场组织机构，为工程创优打下良好的基础。建立完善的质量管理体系，制定明确的质量指标，加强质量监督力度，明确管理人员和质安人员的质检权限、落实质检职责，严格执行质检程序，对质量进行层层把关。开展全面质量管理活动，做好创优各项工作，消除质量通病为目标，充分发挥参加人员的积极性，制定详细周密的计划，落实措施，严格把关，杜绝质量通病的产生。3加强技术质量管理，贯彻各项管理工作严把材料质量关。凡进场的原材料、成品或半成品、构件均要有质量检验报告，并按规定要求进行试验，合格后方能使用，并对其品种、规格、标牌、出厂日期、数量等作好验收记录及标识工作。混凝土配合比应根据图纸设计所要求的结构混凝土强度等级和抗渗等级要求，施工工艺所要求的拌料工作和凝固时间，并考虑环境、温度湿度等条件，通过试验室进行试配，经试验合格后方能正式使用。混凝土的施工配制强度必须超过设计要求的强度标准值，以满足强度保证率的需要，其超过后混凝土强度标准差而定。混凝土浇筑前，向监理公司提供混凝土配合比设计报告。现场施工技术员负责施工抄平、放样、测量工作，对建筑物的标高位置、水准点、轴线以及垂直度，技术负责人要亲自复查，并做好详细记录，以便整理归档。钢筋绑扎、焊接严格按照混凝土结构工程施工质量验收规范（GB50204-2002）执行，钢筋与模板间应绑扎足够数量与强度的垫块，确保钢筋的保护层达到设计要求。钢筋成型后要经现场施工员、质安员、监理、设计验收合格后才能进行下一道工序，并办好隐蔽验收手续。加强混凝土质量的检查、养护和检测，混凝土的质量检查及验收要严格按照混凝土结构工程施工质量验收规范（GB50202-2002）及混凝土强度检验评定标准有关规定要求。配备专职的质量检查员负责对材料、成品或半成品、以及混凝土质量的检查工作。配备专职资料员，负责收集、整理、归档工程技术资料，确保工程技术资料符合要求。4基坑开挖质量保证措施5人员保证措施根据本工程项目特点及基坑施工的特点，按照动态管理、优化配置的原则，全部岗位职责覆盖项目施工全过程的管理，不留死角，避免职责重叠交叉。项目经理部的组织机构分别设置了指挥长、项目经理、生产经理、技术总工、质量管理经理、安全管理经理，分别对质量管理部、技术管理部、总包协调管理部及安全环境管理部等部门进行管理，各专业作业队及分包商由对应的管理部门进行管理。施工前对参加本工程施工的全体人员进一步加强质量意识教育，增加全员质量意识，树立质量第一的观点，提高遵守质量管理制度的目觉性，加强职业道德教育，提高员工的工作责任心，用令人满意的工作态度来保证工程质量。加强岗前学习培训，凡参加本工程建设的施工生产人员，不论迸场时间先后，上岗前必须参加施工操作规程、施工工艺方法和施工质量标准的岗前学习，特别是施工质量标准，更要求生产工人熟练掌握，并组织考试，符合考核标准的工人才允许参加本工程施工。所有特殊工种工人必须持证上岗。采取劳动工资与质量密切挂钩新的分配形式，以施工质量作为分配工人浮动工资的一个主要标准。实行奖忧惩劣制度。对严格执行质量管理制度，按图施工。施工质量优良的个人和班组给予奖励，对工作粗心大意。造成质量事故。给予处罚，并及时调离现有工作岗位。6. 设备保证措施7材料保证措施8隐蔽工程质量保证措施建立健全工程质量检查验收制度，把责任落实到人，层层把关，是保证隐蔽工程质量门的关键。建立检查及验收制度隐蔽工程检查采用班组检查与专业检查相结合的方式，即施工班组在每道工序完工后。首先进行自检，自检不合格的予以纠正，然后再由专业检查人员进行检验。各工序完成后，由质量检查工程师会同各施工班长，按技术规范进行检验，凡不符合图纸和规范要求的要坚抉返工直到合格为止。工序中间交接时，必须有明确的质最合格交接意见，每个工班施工时，要检查上工序做好本工作，服务下工序。隐蔽工程在完成上述工作后，邀请现场监理工程师检查验收，我方做好验收记录，签证及资料整理工作。检查末获监理工程师验收通过，坚决返工整改，否则不得进行下道工序施工。隐蔽工程必须有严格的施工记录，将检查项目、施工技术要求及检查部位等填写清楚，记录上必须有技术负责人、质量检查人签字。9为确保质量所采取的检测试验手段及措施要求。施工现场混凝土的检测、试件工作。在混凝土施工时，实行全过程检测。混凝土灌注时，跟班检测、检查。测量砼坍落度，每班不少于3次。如果不符合规范要求。及时调整配合比并重新拌制。记录商品混凝土运送时间并与搅拌站取得联系，防止使用超过终凝时间的混凝土。如运送过程中发生离析现象，须重新拌制。按规定在现场留取试件，试件组数应为:混凝土量500m3以下，留两组抗压试件，每增加250300m3增留两组，配合比有变化时应另行留置。抗压试件留设:每灌注1根桩留1组。试件养护:一组标准养护，另一组与现场相同情况下养护，试件养护期28天。混凝土浇筑期间若因特殊原因造成灌注中断达2小时以上，须及时报告监理工程师及有关人员 并采取相应措施。10周边建构筑物保护措施及控制手段1）、首先对周边建筑物进行拍照、检测、鉴定，确定周边建筑物具体破损情况，收集相邻建构筑物的地基基础资料，为后续可能出现的沉降、开裂等加固设计提供依据。2）、施工期间按照设计图要求布设周边已有建构筑物沉降观测点，对于先期勘察期间发现存有隐患的建构物，加密监测点，以了解建构物的详细变位情况，并作到量测、汇报、处埋及时。3）、施工期间将严格按照设计施工图中的施工顺序及应急预案进行施工，混凝土支撑不到龄期不开挖、不超挖等。4）、基坑开挖过程中采取分层、分段控制开挖高度，严禁超挖乱挖;5）、加快施工进度，严格控制围护结构无支护暴露时间，加强监控，随时掌握基坑变形大小，减少基坑的变形量;做到随挖随支护，严格控制基坑位移，确保地面建筑物的安全;6）、土方开挖过程中尽量采用机械开挖方式，万一如果机械无法施工的情况下，采用无声爆破，并设防振沟以减少对四周的影响。7）、加强对基坑的监测，监测点布置、监测方法和监测频率等，详见相关设计图，监测数据应及时提交甲方、监理和设计。当监测结果出现异常或危险信息时，应立即采取紧急处理措施，加大监测频率，密切注视坑内外动态，必要时停止施工，并通知甲方、监理和设计等有关单位，研究采取措施确保基坑安全后方可施工。监测期间，应了解坑道的支护的变形、开裂、地下水渗漏等情况。11雨季施工措施1）、雨季施工，要有一定数量雨布、塑料薄膜等，的遮雨材料，雨量过大应暂停室外施工。特别是砼浇捣，如一定要浇捣，则须搭设防雨棚。并及时遮盖砼面层，雨过后应及时做好面层的处理工作。2）、工作场地四周排水沟要及时疏通，并备好足够的抽水机。雨期、汛期加强抽水，确保施工正常进行。工作场地、运输道路、脚手架及钢平台应采取适当的防滑措施确保安全。3）、混凝土浇捣前应了解2天3天的天气预报，尽量避开大雨，而且根据结构情况的可能，适当考虑几道施工缝的留设位置，以备浇筑过程中突遇大雨造成的停工。4）、雨天时如必须进行钢筋焊接时，应搭设防雨棚后方能进行。5）、机械设备应采取防雨、防淹措施，安装接地安全装置，机动电闸箱的漏电保护装置要可靠 机械设备应有防雨棚，其电源线路要绝缘良好，要有完善的保护接零。6）、安装的金属材料管道要进行检查是否有锈蚀，并作好防腐措施。7）、安排落实专用防台、防汛物资，放在专用仓库内备用，不得挪作它用。防台、防汛期间，每天安排不少于2人轮流值班，发现险情及时上报，并组织力量及时抢救。12产品的保护措施1）、在土方开挖过程中应对有关机械操作人员进行详细安全技术交底，开挖时必须有施工员在现场指导开挖，严禁在无施工员指挥的情况下盲目开挖。采用机械开挖至距水平及竖向支撑边300500mm即停止开挖，剩余土方采用人工开挖。开挖完成后在桩附近做好安全警示标志，严禁碰撞已完的支撑结构。2）、对定桩位，水准点等保护好，挖运土时不得碰撞。并应定期复测，检查其可靠性。第四节、监测监控措施施工前，由业主委托的有资质的第三方专业监测单位，对基坑施工期间进行监测，并按基坑施工规范，随时提供监测数据报告，为基坑开挖及施工提供安全可靠的依据。同时，施工前应了解周边建筑现有的变形情况和变形趋势。鉴于本工程的特殊性，我司将在施工过程中对基坑周围建筑物进行加密观测，确保安全施工。土方开挖期间基坑监测以业主委托有资质的监测单位出具的监测报告为主，现场提供的监测报告仅作为施工参考及监测报告的补充，监控点平面布置见附图所示。1监测目的围护结构深基坑开挖过程中进行信息化施工监测，有利于随时掌握围护结构及周围土体的动态变化，发现异常情况及时处理解决，实现信息化施工管理，消除在施工过程中可能出现的隐患，确保基坑工程的安全和质量，对基坑周围的环境进行有效的保护。根据我局施工经验，本工程位于厦门市集美区银江路与集源路交汇处，南邻集美水池，按一级基坑的变形控制要求进行施工监测。2监测内容： 支护桩顶面位移及沉降、测斜； 地面沉降、坑外土体稳定； 冠梁、挡墙、临时围檩、栈桥（内支撑）的内力、应变和位移； 基坑周围地下管线的垂直和水平位移监测；3监测频率在各项施工前，即测得各监测项目的初始值。自基坑内开挖开始，地下室底板混凝土达到设计强度之前的阶段平均每天1次，特殊情况如监测数据有异常或突变、变化速率偏大及变化速率极小时，适当加密或减少监测频率。地下室底板混凝土达到设计强度之后的2周内每天1次，以后平均每周12次。监测34周后，如监测数据变化不大，可再减少至每月12次。监测报表当天上报，如测得数值有异常或特殊情况，已经发现即口头及书面通知业主、设计、监理等单位。4监测报警值根据现行规范提出的基坑变形的设计和监测控制值，结合工程周边环境条件和设计工况要求，提出报警控制值如下表所示。监测报警控制值5监测报告1）、 测得的数据应及时书面上报业主及设计院，当监测值达到报警值或监测值的变化速率突然增加或连续保持高速率时，应及时口头报警，并及时提供书面数据和分析意见；2）、 根据施工安排，在每层土方开挖完成及支撑安装后提供施工监测小结报告，开始降承压水前应提供前一阶段监测小结；3）、 基坑工程完工后及时提供施工监测总结报告。 详细资料请见 更多资料请见
