QI9-11施工现场临时用电安全作业指导书.doc

中交第四航务工程局
有限公司
QEOHS管理文件
施工现场临时用电
安全作业指导书
文件编号：QI9－11
版本号 ：2.0
实施日期：2009年9月11日

施工现场临时用电安全作业指导书

2.0
刘保初
侯军
邵慧敏、黄敏、周锡光、苏启荣、李岳平、窦友三、梁振养、王裕莲、方嘉煊、聂银海、王亚林、詹志佶、何奇胜、李耕
吕卫清
周达培
孙国强
2009.9.11
版本号
编写
审核
会 签
审签
批准
批准日期

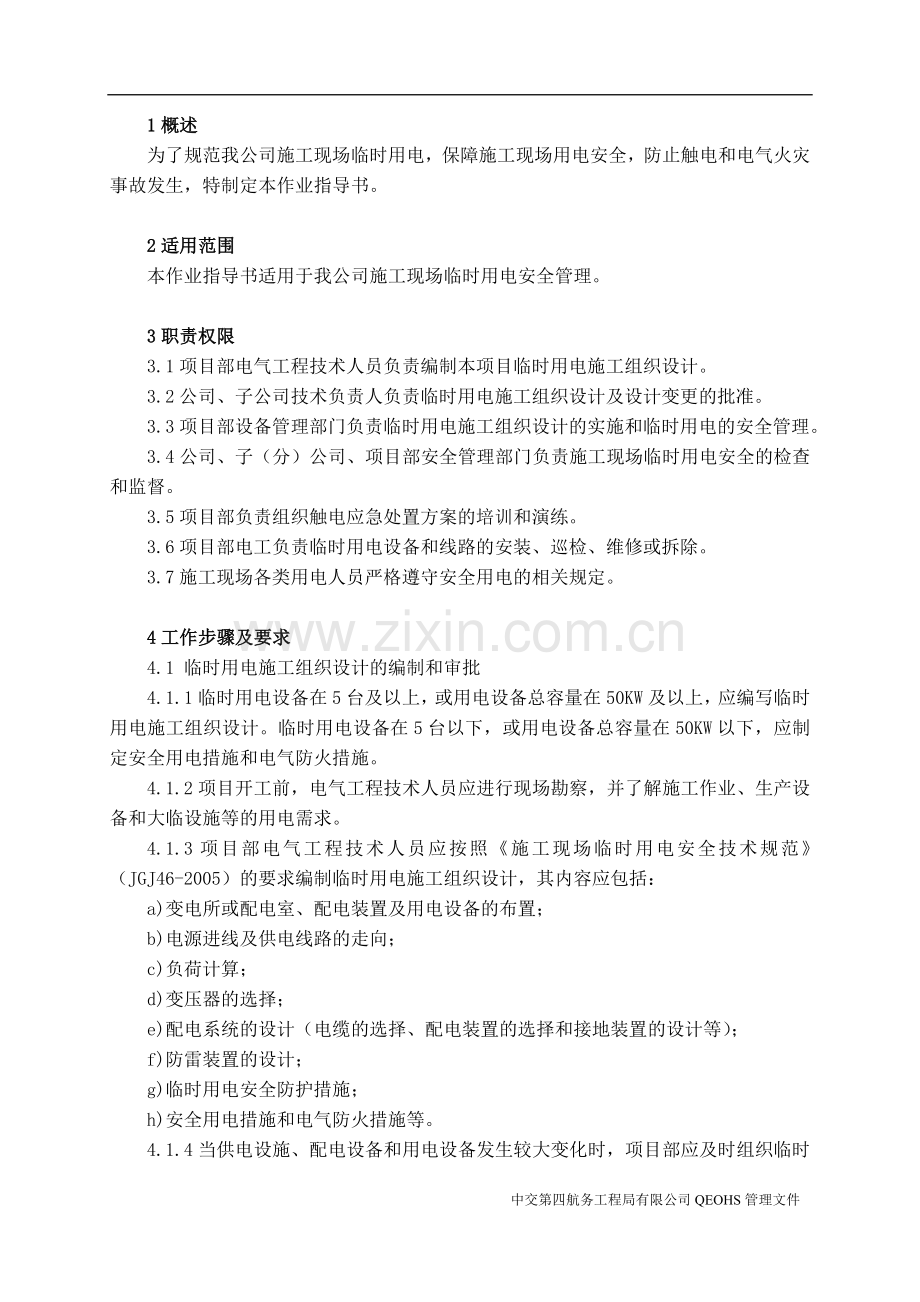

1概述
为了规范我公司施工现场临时用电，保障施工现场用电安全，防止触电和电气火灾事故发生，特制定本作业指导书。

2适用范围
本作业指导书适用于我公司施工现场临时用电安全管理。

3职责权限
3.1项目部电气工程技术人员负责编制本项目临时用电施工组织设计。
3.2公司、子公司技术负责人负责临时用电施工组织设计及设计变更的批准。
3.3项目部设备管理部门负责临时用电施工组织设计的实施和临时用电的安全管理。
3.4公司、子（分）公司、项目部安全管理部门负责施工现场临时用电安全的检查和监督。
3.5项目部负责组织触电应急处置方案的培训和演练。
3.6项目部电工负责临时用电设备和线路的安装、巡检、维修或拆除。
3.7施工现场各类用电人员严格遵守安全用电的相关规定。

4工作步骤及要求
4.1 临时用电施工组织设计的编制和审批
4.1.1临时用电设备在5台及以上，或用电设备总容量在50KW及以上，应编写临时用电施工组织设计。临时用电设备在5台以下，或用电设备总容量在50KW以下，应制定安全用电措施和电气防火措施。
4.1.2项目开工前，电气工程技术人员应进行现场勘察，并了解施工作业、生产设备和大临设施等的用电需求。
4.1.3项目部电气工程技术人员应按照《施工现场临时用电安全技术规范》（JGJ46-2005）的要求编制临时用电施工组织设计，其内容应包括：
a)变电所或配电室、配电装置及用电设备的布置；
b)电源进线及供电线路的走向；
c)负荷计算；
d)变压器的选择；
e)配电系统的设计（电缆的选择、配电装置的选择和接地装置的设计等）；
f)防雷装置的设计；
g)临时用电安全防护措施；
h)安全用电措施和电气防火措施等。
4.1.4当供电设施、配电设备和用电设备发生较大变化时，项目部应及时组织临时用电施工组织设计的变更。
4.1.5项目部应按QP7-1《施工组织设计管理控制程序》文件的要求上报临时用电施工组织设计及变更，公司、子（分）公司技术部门负责临时用电施工组织设计及变更的审核，公司、子公司技术负责人负责临时用电施工组织设计及变更的批准。
4.2 临时用电施工组织设计的实施
4.2.1项目部设备管理部门负责临时用电施工组织设计的实施，实行三相五线制供电接零保护系统（TN-S）。
4.2.1.1组织配电室的选址、建造和布置，保证配电室的照明、通风、安全通道、消防设施和安全防护设施符合《施工现场临时用电安全技术规范》的要求。
4.2.1.2选择自备发电机组，并配备相应的发电机控制屏和消防设施。
4.2.1.3组织敷设架空线路，保持架空线路与邻近线路和固定物的安全距离，合理设置架空线路的保护。
4.2.1.4组织电缆敷设和室内配线，做好埋地电缆的标志，合理设置电缆和室内配线的保护。
4.2.1.5按要求设置配电箱及开关箱，合理选择漏电开关、隔离开关等电器装置，实现施工用电的三级配电、两极保护和“一机、一闸、一漏、一箱”的配电原则。
4.2.1.6按要求设置供电系统、配电设备和用电设备的接地装置，设置施工现场和大临设施的防雷装置。
4.2.2项目部设备管理部门负责组织临时用电工程的验收，验收合格方可投入使用。
4.3 临时用电安全管理
4.3.1项目部设备管理部门负责临时用电的安全管理，建立临时用电安全技术档案。临时用电安全技术档案包括：
a)用电施工组织设计及资料；
b)用电施工组织设计的更改及资料；
c)用电技术交底资料；
d)用电工程检查验收记录；
e)电气设备实验、调试记录；
f)接地电阻（包括避雷针）、绝缘电阻和漏电保护测定记录；
g)定期检查记录；
h)电工安装、巡检、维修、拆除工作记录等。
4.3.2项目部应配备持证电工负责电气线路和设备的安装、巡检、维修及拆除等工作。
4.3.2.1电工必须按国家相关的规定经考试合格后持证上岗。电工等级应与所从事的工作相适应。
4.3.2.2电工必须按规定穿戴和配备劳动防护用品，进行电气线路和设备的安装、巡检、维修及拆除工作时应有人监护。
4.3.2.3电工应熟悉施工现场的用电施工组织设计，熟悉施工现场的各种电器设备，并做好安装、巡检、维修、拆除工作记录。
4.3.2.4停电检修时，在配电箱、开关箱上必须挂有禁止合闸的警示标识。
4.3.3项目部设备管理部门应组织用电安全技术交底，现场施工人员应严格遵守安全用电的相关规定。
4.3.3.1不得在外电架空线路下方搭设工棚、建造生产生活设施或堆放物件、架具、材料及其它杂物等。
4.3.3.2施工作业应与架空线路保持安全距离。
在建工程（含脚手架）与架空线路的边线之间的最小安全操作距离
外电线路电压（KV）
＜1
1-10
35-110
220
330-500
最小安全操作距离（m）
4
6
8
10
15
起重机与架空线路边线的最小安全距离
外电线路电压（KV）
最小安全操作距离（m）
＜1
10
35
110
220
330
500
沿垂直方向
1.5
3.0
4.0
5.0
6.0
7.0
8.5
沿水平方向
1.5
2.0
3.5
4.0
6.0
7.0
8.5
当达不到以上安全距离时，项目部应采取安全防护措施，并申请有关部门批准，满足《施工现场临时用电安全技术规范》4.1.6、4.1.7、4.1.8条款的要求。
4.3.3.3起重机械、桩工机械、夯土机械、焊接设备、手持电动工具及其他电动建筑机械的使用、检查和维护应符合《施工现场临时用电安全技术规范》第9条的要求。
a) 塔式起重机的电缆不得拖地行走，夜间工作时应在正对工作面安装投光灯，塔身高于30m时应在塔顶和臂架端部设红色信号灯。
b) 潜水泵的密封性能应达到IP68的外壳防护等级要求，电源线应采用防水橡皮护套电缆且不得承受外力。
c) 夯土机械的电缆长度不应大于50米，PE线连接应不少于2处，夯土机械的操作扶手必须绝缘。
交流弧焊机一次侧电源线长度不应大于5米，进线处设置防护罩，二次侧电缆长度不应大于30米，配装防二次侧触电保护器。
d) 手持式电动工具的选择应与使用的环境相适应，电源线不得有接头，外壳、手柄、插头、开关等必须完好无损，使用前必须作空载检查。
4.3.3.4配电箱及开关箱的使用、检查和维护应符合《施工现场临时用电安全技术规范》的要求。配电箱及开关箱应指定电工负责检查和维护，定期检查和维护时应悬挂停电标志牌，严禁带电作业。
4.3.3.5施工现场照明装置的选择、配备和布置应符合《施工现场临时用电安全技术规范》第10条的要求。
a) 有爆炸和火灾危险的场所应按危险等级选择防爆型照明灯具。
b) 隧道、潮湿场所和有导电粉尘等处所应按要求选用安全电压的照明灯具。
c) 照明变压器应选用安全隔离变压器。
d) 对影响飞机夜间航行或车辆夜间行使的建筑或设备，应设置红色信号灯。
4.3.3.6各类用电人员应掌握安全用电的基本知识和用电设备的性能，严格遵守安全操作规程和安全用电的相关规定。
a) 使用设备前按规定穿戴好劳动防护用品，检查电气装置和保护设施是否完好。
b) 停止使用设备或暂停使用1小时以上设备，必须拉闸断电，锁好开关箱。
c) 保管和维护所用设备，发现问题及时报告。
d) 搬迁或移动用电设备必须经电工切断电源并作妥善处理后进行。
4.3.3.7项目部应组织触电应急处置方案的培训和演练。
4.4 临时用电安全检查
4.4.1施工现场临时用电安全检查分为：经常性检查、定期检查、专项检查、季节性检查等。
4.4.2经常性临时用电安全检查由电工和用电人员负责进行。
4.4.2.1电工每天对所负责的施工现场临时用电进行巡检，发现安全隐患应立即纠正或采取停电措施，并报告项目部设备管理人员。电工巡检记录每周提交项目经理审核，巡检的内容应包括：
a) 配电箱及开关箱的使用状况；
b) 电动机械和工具的使用状况；
c) 电气设备的安全防护；
d) 配电设备、用电设备的接零和接地保护；
e) 施工作业与架空线路的安全距离；
f) 施工现场安全用电的标识、标志；
g) 施工现场的照明等。
4.4.2.2电工负责自备电源（变电所、发电机）的运行管理和经常性的安全检查，自备发电机组必须与外电线路实行连锁，严禁并列运行。电工每月向项目部设备管理部门提交自备发电机组的运行和检查记录。
4.4.2.3用电人员每天对所保管和使用的电气设备进行使用前的检查，发现安全隐患应立即报告项目部设备管理人员，严禁设备带“缺陷”运转。用电人员每月向项目部设备管理部门提交电气设备检查记录。
4.4.3定期临时用电安全检查由项目部、子（分）公司、公司组织实施。
4.4.3.1项目部每月至少组织一次施工现场临时用电安全检查，相关设备管理人员、安全管理人员、电工和分包单位人员参加。
4.4.3.2子（分）公司每季度至少组织一次施工现场临时用电安全检查，由子（分）公司设备管理人员和安全管理人员参加。
4.4.3.3公司对重点工程每年至少组织一次施工现场临时用电安全检查，由公司设备管理人员和安全管理人员参加。
4.4.3.4施工现场临时用电定期安全检查的内容应包括但不限于：
a) 用电施工组织设计的落实情况；
b) 用电安全培训教育和技术交底；
c) 临时用电安全技术档案；
d) 施工现场临时用电状况；
e) 大临设施临时用电状况等。
4.4.4专项和季节性临时用电安全检查由项目部设备管理部门组织，发现安全隐患应立即采取纠正措施。
4.4.4.1项目部设备管理部门应组织相关部门和人员进行施工现场和大临设施配电设备和配电线路的验收，并保留验收记录。
4.4.4.2项目部设备管理部门应组织相关部门和人员进行电动机械和工具的进场验收、安装验收和调试试验，并保留验收和试验记录。
4.4.4.3电工每月应进行电气设备接地电阻和绝缘电阻的测定，并保留测定记录。
4.4.4.4雷雨季节到来之前，电工应进行防雷装置的检查和防雷装置接地电阻的测定，并保留测定记录。
4.4.4.5雷雨天气过后，电工应进行防雷装置的检查和电气设备绝缘电阻的测定，符合要求后方可恢复生产。

5关联关系、工作接口
5.1项目部应在合同约定的开工日后40天内完成临时用电施工组织设计的编制，并按QP7-1《施工组织设计管理控制程序》上报审批。
5.2项目部应及时上报临时用电施工组织设计的变更，变更设计经审批后方能组织实施。
5.3公司、子公司技术负责人组织临时用电施工组织设计及设计变更的审批，并在15日内提交批复意见。
5.4临时用电安全检查中发现的安全隐患，设备管理人员和安全员应立即发出《事故隐患整改通知书》，组织并监督隐患整改措施的落实。
5.5施工现场所有人员都应及时向项目经理和设备管理人员报告临时施工用电存在的安全隐患。收到报告后，项目经理和设备管理人员应立即安排人员到现场查看情况，提出纠正和预防措施。对于不能立即纠正的问题，设备管理人员或安全员应立即发出《隐患整改通知书》，组织并监督整改措施的落实。

6支持性文件
6.1 《施工现场临时用电安全技术规范》JGJ 46—2005。
6.2《用电安全导则》GB/T 13869。
6.3《电力建设安全工作规程》DL 5009。
6.4《建筑工程施工现场供电安全规范》GB 50194。
6.5《建筑机械使用安全技术规程》JGJ 33。
6.6《施工组织设计管理控制程序》QP7-1。

7成果和记录
7.1用电施工组织设计及资料；
7.2用电施工组织设计的更改及资料；
7.3用电技术交底资料；
7.4用电工程检查验收记录；
7.5电气设备实验、调试记录；
7.6接地电阻（包括避雷针）、绝缘电阻和漏电保护测定记录；
7.7定期检查记录；
7.8电工安装、巡检、维修、拆除工作记录等。

8附录
8.1《施工现场电气设备检查记录表》
8.2《接地电阻测定记录表》
8.3《配电箱每日专职检查记录表》

中交第四航务工程局有限公司QEOHS管理文件

附录1： 施 工 现 场 电 气 设 备 检 查 记 录 表
工程名称： 检查日期： 年 月 日（星期 ） 天气：（晴、阴、雨）
项目

设备名称
电机数据
绝缘电阻
接地（零）线
漏电开关
外绝缘层检查
功率（kw）
相数(相)
电压（V）
绕组对壳(MΩ)
相间(MΩ)
接地（零）线
电阻(Ω)
截面积(mm2 )
动作电流(标定mA)
动作时间(标定S)
可靠性
上午
下午

兆欧表型号： 电压： V
检查电工签名：

安全负责人
签 名：
年 月 日

附录2： 接 地 电 阻 测 定 记 录 表
工程名称： 施工单位： 检查日期： 年 月 日
序号
工作接地电阻（Ω）
保护接地电阻（Ω）
重复接地电阻（Ω）
检测地点
验收意见

规范值
实测值
规范值
实测值
规范值
实测值

备注

检测人：

验收人：
仪表型号：

仪表编号：

附录3： 配 电 箱 每 日 专 职 检 查 记 录 表
工程名称： 检查日期： 年 月 日（星期 ） 天气：（晴、阴、雨）
配电箱
检查项目
配置 位置
防水性能
进、出
电缆
箱内接线
PE线
刀闸开关
保险丝
漏电开关
电源插座
门、锁
备注

检查电工签名： 年 月 日 安全责任人签名（每周）： 年 月 日
