中节能霍尔果斯一期30MWp光伏发电工程升压站土建工程
土方开挖作业指导书
湖北省电力建设第二工程公司霍尔果斯项目部
二○一四年八月

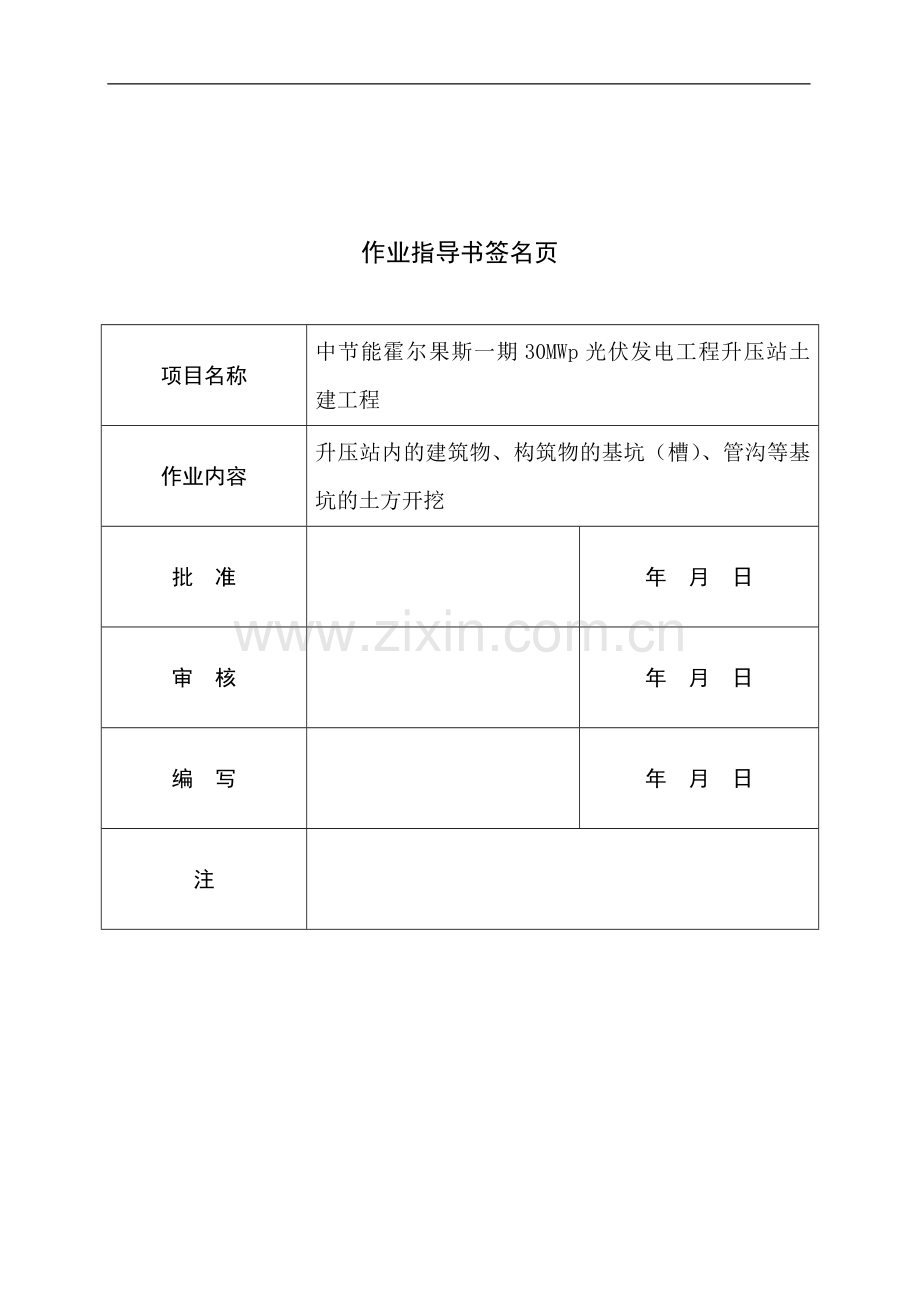

作业指导书签名页
项目名称
中节能霍尔果斯一期30MWp光伏发电工程升压站土建工程
作业内容
升压站内的建筑物、构筑物的基坑（槽）、管沟等基坑的土方开挖
批 准
年 月 日
审 核
年 月 日
编 写
年 月 日
注
目 录
1. 适用范围 1
2. 编写依据 1
表2-1 引用标准及规范名称表 1
3. 作业流程 1
3.1 作业（工序）流程图 1
4．工作前安全风险辨析及措施 2
5. 作业准备 2
5.1 人员配备 2
5.2 主要工器具及仪器仪表配置 2
6．作业方法 3
6.1 坡度的确定 3
6.2开挖顺序 3
6.3测量放线 3
6.4土方开挖 3
6.5 修边和清底 4
7. 质量控制措施及检验标准 4
7.1质量控制措施 4
7.2 质量检验标准 4
8. 安全施工措施
1. 适用范围
本作业指导书适用于110kV升压站土建工程的建筑物、构筑物的基坑（槽）、管沟、大面积平整场地等机械挖土和人工挖土。
2. 编写依据
表2-1 引用标准及规范名称表
序号
标准及规范名称
颁发机构
1
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
中华人民共和国建设部
国家质量监督检验检疫总局
2
《建筑工程施工质量验收统一标准》（GB50300-2001）
中华人民共和国建设部
国家质量监督检验检疫总局
3
《电力建设施工质量验收及评定规程 第1部分：土建工程》（DL/T 52101.1-2005）
中华人民共和国国家发展和改革委员会
4
110kV∽1000kV变电（换流）站土建工程施工质量验收及评定统一表式
5
工程设计图纸、施工组织设计（方案）等技术文件
3. 作业流程
3.1 作业（工序）流程图
确定开挖的顺序
修边清底
土方开挖
测量放线
开始
完成
确定坡度
4．工作前安全风险辨析及措施
表4-1 工作前安全风险辨析及措施表
序号
安全风险
预控措施
1
机械伤害
1、建立现场车辆运输、设备管理的有关制度。
2、驾驶员持证上岗，并经常开展安全教育。
3、车辆、设备进场必须验收，安全装置必须齐全，使用过程中定期维护、保养。
4、现场设专人指挥、监护倒车。
5、挖掘机运转范围内，严禁站人。
2
运输道路状况不良；交通标志不明。
明确车辆运输线路，并进行硬化处理并定期维护，道路设立明确交通标志，所有车辆必须按规定线路行驶。
3
物体打击
1、车辆上土石方必须压实或覆盖，后挡板必须齐全、有效。
2、及时清理边坡松散块状物。
4
基坑临边坠落
开挖形成的基坑应及时设置栏杆等围护起来，并设置警示标志。
5
触电
1、制定用电管理制度，使用三相五线制，实行三级用电保护，使用标准电源箱。多机作业用电须分闸，严禁一闸多机。
2、加强水泵的保养和检查，实行三级用电保护，使用标准电源开关箱。
6
边坡失稳
按要求设置开挖坡度，严禁采用挖空底脚的操作方法，基坑内及时抽水。
5. 作业准备
5.1 人员配备
表5-1 人员配备表
工序名称
建议工作人数
负责人数
监护人数
确定坡度
2
1
1
确定开挖顺序
2
1
1
测量放线
2
1
1
土方开挖
5
1
1
清底
5
1
1
注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置
表5-2主要工器具及仪器仪表配置表
序号
名称
规格/编号
单位
数量
备注
1
铁锹（尖、平头两种）
把
10
2
梯子
副
3
3
铁镐
把
10
4
撬棍
个
10
5
手推车
辆
3
6
小白线或20号铅丝
个
5
7
钢卷尺以及坡度尺
把
3
8
挖土机
辆
1
9
自卸车
辆
2
10
测量设备
套
2
注: 主要工器具及仪器仪表根据具体工程量规模配备。
6．作业方法
6.1 坡度的确定
6.1.1 在天然湿度的土中，开挖基坑（槽）和管沟时，当挖土深度不超过下列数值的规定，可
不放坡，不加支撑。
6.1.1.1 密实、中密的砂土和碎石类土（充填物为粘性土）-1.0m；
6.1.1.2 硬塑、可塑的粘质粉土及粉质粘土-1.25m；
6.1.1.3 硬塑、可塑的粘土和碎石类土（充填物为粘性土）-1.5m；
6.1.1.4 坚硬的粘土-2.0m。
6.1.2 超过上述规定深度，在5m以内时，当土具有天然湿度，构造均匀，水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须按规定放坡。如挖土深度超过5m时，应按专业性施工方案来确定。
6.2开挖顺序
6.2.1采用推土机开挖大型基坑（槽）时，一般应从两端或顶端开始（纵向）推土，把土推向中部或顶端，暂时堆积，然后再横向将土推离基坑（槽）的两侧。
6.2.2 采用铲运机开挖大型基坑（槽）时，应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。
6.2.3 挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑（槽）或管沟深度的1/2。
6.3测量放线
6.3.1 在开挖前，要根据施工图纸、开挖放坡坡度及核准的轴线桩测放开挖上下口的白灰线。
6.3.2开挖前，开挖范围内的所有轴线桩和水准点都要引出施工活动区域以外，用大方木桩深打后钉上铁钉并加以保护。
6.3.3 在挖掘土方施工过程中，应进行中线、槽断面、高程的校核。
6.3.4所有的测量木桩、红线点一经核实后，应落实专人对其进行定期检查复核，以确保红线的准确性。
6.4土方开挖
6.4.1 从上到下分层分段依次进行。做成一定坡势，以利泄水。
6.4.2 在开挖过程中，应随时检查槽壁和边坡状态。深度大于1.5m时，根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。
6.4.3 开挖基坑（槽）和管沟，不得超挖，宜开挖至设计标高10cm以上。
6.4.4 在机械挖不到的土方，应人工配合随时进行挖掘，以便及时用机械挖走。
6.5 修边和清底
在距槽底设计标高50cm槽边处，抄出水平线，钉上小木橛，然后用人工将暂留土挖走。同时由两端轴线（中心线）引桩拉通线检查距槽边尺寸，确定槽宽，以此修整槽边。最后清除槽底土方。
7. 质量控制措施及检验标准
7.1质量控制措施
7.1.1 边坡坡度必须符合设计要求、现行施工规范的规定以及施工技术措施要求。
7.1.2 基坑开挖，应严格控制基底的标高，标桩间的距离宜≤3m。
7.1.3 基坑周围应设排水沟，坑槽内应设置合理的排水措施。
7.2 质量检验标准
按照110kV∽1000kV变电（换流）站土建工程施工质量验收及评定统一表式的规定执行。
8 安全施工措施
8.1在靠近建筑物或其他物体挖掘时，应采取防坍塌措施。
8.2挖掘土方应自上而下进行，严禁使用挖空底脚的方法，挖掘前必须将坡上的浮土清理干净。在坑内 向上运土时，应在边坡上挖设台阶，其宽度不得小于 0.7m 并应经常检查运土工具的绳索是否牢固， 运土下方严禁人员逗留。
8.3基础内的作业人员必须戴安全帽、穿绝缘鞋，严禁酒后作业，不准在孔内吸烟及使用明火
8.4大型机械进入基坑边或松土地带时应有效防止机身下陷的措施，作业时，严禁任何人在伸臂及挖斗下面通过或停留，严禁在挖土机的回转半径内进行各种辅助工作。
8.5所有机械应定期检查和保养，严禁机械带病作业
8.6基坑开挖前必须按要求放坡，坑内严禁有人休息，对施工人员的安全教育，安全员对基坑施工的 巡视，发现有作业人员在坑内休息行为的应该及时阻止；施工现场适当设置休息点
8.7土方挖运前应制订施工方案及安全措施。施工作业点应设可靠围栏及悬挂警告标示，夜间施工应设红灯警示，并应设监护人。
8.8机动车辆通行时，应由安全员做出预防措施，并在行驶过程中加强监护。如不能保证足够安全 距离时，必须先停止坑内的一切作业，且人员撤离至安全区域
8.9对有易坍塌土层和地下水的基坑进行监测，基坑开挖后应尽快施工基础，没能及时浇筑的，应在基坑开挖后采取支护措施
