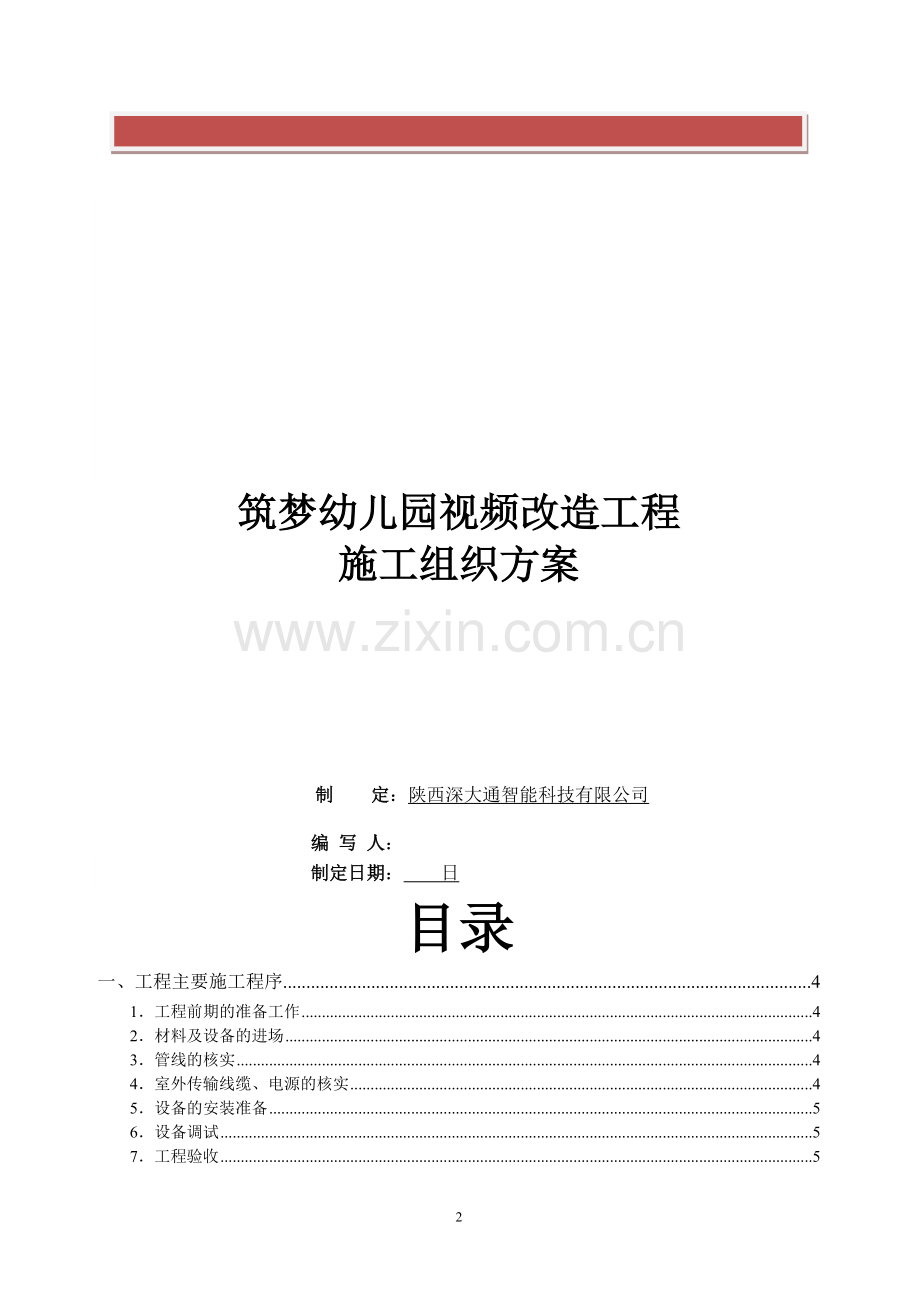

筑梦幼儿园视频改造工程
施工组织方案

制 定：陕西深大通智能科技有限公司

编 写 人：
制定日期： 日
目录
一、工程主要施工程序 4
1．工程前期的准备工作 4
2．材料及设备的进场 4
3．管线的核实 4
4．室外传输线缆、电源的核实 4
5．设备的安装准备 5
6．设备调试 5
7．工程验收 5
8．竣工资料 5
二．施工组织机构及职能 6
1、施工组织机构 6
2、分工及责任 6
三．施工规范与标准 7
四．施工组织和部署 8
1．施工组织和措施 8
1.1 施工组织人员 8
1.2 施工组织措施 8
2．施工管理措施 8
3．组织部署及措施 9
3.1 组织部署 9
3.2 组织措施 9
4．工程质量和安全施工措施 9
4．1工程质量目标 9
4．2工程安全目标 10
5．施工技术措施 10
五．施工进度计划编排 10
1. 施工准备期 10
1）施工现场布置 10
中心机房的情况、前端点位分布情况、前端视频支架及立杆情况； 10
2） 传输线缆的施工情况； 11
3） 立杆前端电源线情况； 11
3） 确定安装计划； 12
4） 进行相关敷料的采购； 12
2. 施工第一阶段 12
3. 施工第二阶段 12
1）前端监控设备安装； 13
2） 视频线BNC头的焊接，跳线的制作； 13
3） 硬盘录像机等设备的安装调试； 13
4） 对工程进行自检测及验收； 18
4. 施工第三阶段 18
六．工程主要施工方法 19
1. 施工技术要求 19
2. 系统设备安装方法 20
3. 线缆的敷设和保护 20
3.1.1线缆的敷设： 20
3.1.2布放电缆管道面积利用率： 21
3.1.3电缆布放最大数量： 21
3.2安装说明 22
3.2.1水平布线 22
3.2.2设备中心 22
3.2.3前端设备的安装 22
3.2.4中心控制设备的安装 22
七．施工组织计划内容 24
1． 系统概况 24
2．工程项目管理 24
2.1 项目计划 24
2.2．工程进度控制管理 24
2.3 工程项目跟踪报告 25
2.4 服从管理和友好协调 25
2.5 工程变更管理 25
2.6 质量管理控制 25
2.7 工程项目文档管理 26
2.8 工程项目验收管理 26
八、 工程实施管理 27
1、项目质量管理 27
2、项目成功实施的保障措施 28
2.1技术措施 28
2.2人员保证 28
2.3组织管理措施 29
2.4质量保证体系 29
2.5协作关系保证 29
3、施工过程控制 29
3.1施工进度控制 29
3.2 施工工艺控制及检验 30
3.3施工人员的管理 30
3.4环境控制 30
3.5安全控制 31
九、售后服务承诺书 31
附录： 32

一、工程主要施工程序
根据 的实际情况以及我公司对监控系统工程施工的经验，特编制施工组织方案如下：
1．工程前期的准备工作
施工人员现场准备工作（包括人员食宿、库房、机房）；
察看现场并确定中心监控室、室外监控点位置和管线路由的情况；
购进工程前期所需材料（如：管材、线材等）、设备、施工工具；
2．材料及设备的进场
现场具备进场条件时，材料、工具进场，进场后及时填写报表送库房管理人及项目经理进行材料的验收、入库。
如果现场不具备设备进场条件，要等现场具备进场条件后主要材料、设备才能进场；这一期间延误工程所造成的损失及工期由用户方签字认可。
3．管线的核实
按照甲方确定的图纸和工程规范，按照已确定的方案进行线路的核查工作，并且一边核实一边进行自检工作；
4．室外传输线缆、电源的核实
与甲方确定传输线缆、电源安装的情况，并且一边核实一边进行测试工作.
5．设备的安装准备
如果不具备安装条件，必须等到具备安装条件后再进行设备的安装；如因延误工期并造成损失由甲方签字认可；
6．设备调试
按照调试规范进行测试工作，在调试过程中对出现的错误进行改正，以保证调试通过；对调试结果进行整理并根据合同要求做好调试报告；
调试完毕，提交完工签收单，请甲方主管部门签字认可；
7．工程验收
根据甲方及参加工程验收部门的要求，做好工程验收的准备，及时做好整改工作；
验收合格后落实验收报告，并请甲方、施工方及有关部门做出工程评价；
8．竣工资料
工程竣工后要做出竣工资料，竣工资料包括：工程概况、技术方案文件、主要设备清单、变更文件记录、竣工图纸、地址配置表、调试报告等、设备说明书及合格证；资料要经项目经理及主管工程师签字认可；
竣工资料交于甲方；
二．施工组织机构及职能
1、施工组织机构
项目经理
现场工程师
安全员
材料员
施工员
质量管理工程师

2、分工及责任
项目经理：根据总体设计方案确定现场施工班子，组织现场材料员、现场工程师、现场质量管理员、现场施工员仔细消化设计方案，充分了解业主的技术功能要求和特殊要求，全面掌握施工规范和标准，明确各方具体职责，对施工细节和施工进度作出详尽安排，并配合公司财务部严格控制工程投资施工预算。在施工过程中协调项目业务人员，设计人员同施工现场保持联系，对施工过程实施全面指挥，并将施工中的重要信息通报公司领导。
现场安全员：依照现场施工安全管理条例，在现场实施安全监督管理,牢固树立安全第一的思想。注意消灭事故隐患,切实做到防患于未然，如有意外情况应采取紧急措施,通知有关人员,并作出事故调查报告。并要督促施工人员严格自觉遵守业主制定的现场施工安全管理制度。
现场工程师：负责现场的技术指导和设备的安装调试,把握施工质量,及时反馈技术方面有关信息。
现场质量管理和检验工程师：深入了解和掌握该工程的技术规范和相关标准，专门负责现场施工、安装、调试各工序，各步骤的严格质量检验，竣工前的预检和最终的竣工验收。
现场材料员：对现场材料实施保管,按规定存放和发放,做好施工现场的各项统计工作。严格按照工程预算，合理使用工程设备和工程材料。
三．施工规范与标准
本工程选择国内标准为主，以满足技术和质量要求，故施工规范与标准是：施工依据文件及图纸：
1、《民用建筑电气设计规范》      （JGT/T16-92）
2、《中国电器装置安装工程施工及验收规范》      （GBJ232-82）
3、《工业自动化仪表工程施工及验收规范》      （FBJ93-86）
4、《高层民用建筑设计防火规范》      （GB50045-95）
5、《电气装查安装工程施工及验收规范》             （GBJ232-90、92）
6、国家或行业批准的相关产品通用技术条件
7、甲方提供的图纸、设计技术要求

四．施工组织和部署
1．施工组织和措施
1.1 施工组织人员
工程项目确定后，由我公司选派精良施工队伍。工程按项目法管理施工，组成工程的项目管理组，对我公司 项目进行管理，并对公司负责，在公司和项目经理领导下，由公司直接指挥安装施工，并与甲方及时协调沟通。为确保工作质量和进度，公司决定：
由公司具有丰富工程组织实施经验的工程师 任本工程项目经理，全面负责安装工程的施工和管理。
由工程师 任项目执行经理，协助项目经理全面负责工程施工和管理，并具体负责指挥施工和计划、安全、材料供应等。
由工程师 任项目技术工程师，负责工程的施工技术、工程施工质量、计量及检测、调试，负责完善设计管理。
由工程部施工组 等人负责工程的施工、安装等。
1.2 施工组织措施
项目经理部设若干职能部门，由部分技术人员和管理人员具体负责项目的施工技术、计划、质量、安全、调度及施工变更、技术核定、交工资料整理和收集以及材料、机具、劳资、行政等管理。
2．施工管理措施
2.1按项目法管理，采取流水法作业施工，提高工效，确保质量和工期。
2.2强化计划管理，合理安排计划，定期做巡回检查工作，使施工计划各控制点的各环节及质量停止点的各环节受到全方位监控，确保工期和质量。
2.3强化工程质量管理，消除安装、施工质量通病，并实行质量风险抵押。编制计划，实施按程序、全过程控制施工过程的质量监理。
2.4强化材料设备的采购、验收、检验、复检复验；不合格的材料、配件不得采购，不准使用，并主动接受监督检查。
3．组织部署及措施
3.1 组织部署
由于工程质量要求高、工程影响大，故此施工决策：
集中我公司精兵强将，实行全面铺开，重点突破。保质量、保安全、保工期，实行施工流水作业。保质保量的完成工程项目，争取把本项目做成让客户满意，为公司争光的优质工程，样板工程。
3.2 组织措施
以参加过大型工程施工的、有经验的技术人员和施工人员作为西职幼儿园视频改造工程安装施工的基本力量，参加施工及安装。
参施人员要组织培训、熟悉设计意图，搞好施工。
4．工程质量和安全施工措施
4．1工程质量目标
工程质量目标：
工程施工、安装将确保“监控系统工程的设备安装及使用功能，创全优工程、工程施工一次交验100%合格”为质量目标。
4．2工程安全目标
坚决杜绝重大恶性事故，一般事故不得超过8‰，争创安全化标准工地。
5．施工技术措施
穿线、安装专业队伍——负责本工程各子系统的线缆的布放、标记，负责系统中设备的安装。
自检、测试专业队伍——负责本工程中各子系统的自检工作及系统的整体测试。
五．施工进度计划编排
根据土建、及各相关协作单位的编制计划，来合理编制本监控系统工程的控制性实施计划，再根据各个施工阶段的具体要求，明确重点项目，保证工程的施工进度，协调各工种的配合。及时编制各阶段施工计划，在各系统施工逐渐明朗时，组织施工计划人员编制总体的控制性网络计划。
1. 施工准备期
1）施工现场布置
中心机房的情况、前端点位分布情况、前端视频支架及立杆情况；
前端详细点位分布为：
系统共设计8台摄像机，分别设计针学校的主要区域。本学校前端分布情况，具体参见如下——
编号
位置分布
需求分类
单位
数量
备注
1
大门口监控
幼儿园门口接送监控
台
1
防止陌生人接孩子
2
东西院墙内侧
照射大体范围
台
2
防止小朋友摔到无人管
3
教学楼楼道
防止小朋友追逐
台
2
时刻监护小朋友的安全
4
电教楼楼道口
防止小朋友追逐
台
3
时刻监护小朋友的安全

2） 传输线缆的施工情况；
传输系统包括视频信号和控制信号的传输。
视频信号部分为：
视频信号的传输使用RVV75-5视频线实现，可大大减少了施工周期并避免外部电磁干扰。本布线方式也降低后期维护成本及难度、避免布线凌错。
控制部分为：
视频监控报警系统采用多媒体技术，以CCD或者CMOS摄像机作为报警探头，摄像机直接将模拟视频信号转换为数字信号进行传输，经过监控主机的高速图像处理器进行数字化管理。该监控主机将独立负责图像记忆存放、传送、分发等系统任务。
这种系统中，没有分离的录像机，没有视频分配器，一切报警记录都在计算机的硬盘内，这就是监控数码录像机的行业先进系统功能。
DH16路数字硬盘录像机最高能不间断连接16路摄像头视频信号，最高可配置1块2000G空间的硬盘。
每台硬盘录像机独立使用一个。

3） 立杆前端电源线情况；
根据现场勘查及施工环境等，结合甲方意见，可采用前端摄像机标配支架；在条件不允许的情况下，可根据现场情况定制支架，支架样式及材质需征得公司及甲方同意。
根据现场实际情况确定电源线及信号线路由，并作出布线图，我们将采用RVV2*0.5电源线，布线方案依据现场实际情况与甲方沟通后经甲方签字确认方可执行，前端摄像机取电原则上采用就近取电，这样保证施工进度以及工程成本。
3） 确定安装计划；
将施工详细计划和设备清单与甲方详细沟通，甲方签字后方可进行施工。
4） 进行相关敷料的采购；
设备的采购严格按照公司采购制度与合同约定进行。主要设备由技术部上报公司由公司采购部进行采购，工具以及现场应急辅材采购依据公司采购制度进行采购，并索要发票以备报销之用。
2. 施工第一阶段
1）设备进场和开箱均与甲方进行核对、验收。
设备进场时应与甲方负责人或指定的陪同人员一起开箱查验并现场拍照，设备入场应有甲方负责人签字确认并该确认单一式三份（甲方、技术部、行政部）存档。
2） 中心机房设备的安装（包括中心机房内所有设备尺寸、位置）
在监控中心施工时应在不破坏原有设备等情况下按照施工计划安排进行，同时在施工过程中应有甲方陪同人员。
3） 监控中心电源安装（设备工作电压、UPS电源数量、功率、分配）
电源在条件允许的情况下应保证空开和UPS，本次施工合同中尚无UPS采购单项，需向甲方说明情况，并将可能存在的问题及常见问题处理意见形成文档由甲方签字确认，该文档一式三份存档。
4） 进行工程自检及验收；
在施工过程中质量监督员应随时对施工进度进行检查，发现问题应立即上报，如果发现重大安全隐患应立即停止施工直至问题解决；施工完成后应由项目组进行工程自检，系统全负荷运行后勘查运行状况，发现问题立即商讨解决方案并组织实施。
工程完成及自检结束后，应与甲方沟通进行项目验收与交付，该步骤每与甲方有沟通或者交付等与工程进度有关的事项，都需要签字存档。当甲方验收完毕后，应签订项目验收报告及设备交付清单，一式三份存档。
3. 施工第二阶段
1）前端监控设备安装；
在与甲方商定施工方案后，点位安装位置即已经确定，如有变更应签订变更单，前端点位安装在不影响施工进度的情况下保证不影响幼儿园正常作息。
前端点位的安装有支架和摄像机两部分组成，在保证安全或者工程交付时方可安装摄像机，安装后应有甲方签字确认的设备安装交付清单。若使用标配支架请严格按照说明书要求安装，并做好防水防腐工作；若使用非标支架应与甲方确定样式、材质、安装位置等，甲方签字确认后方可施工，施工完成后要做好防腐防水工作。
2） 视频线BNC头的焊接，跳线的制作；
BNC头制作要严格按照焊接工艺要求进行，焊接完毕后应逐个测试。
3） 硬盘录像机等设备的安装调试；
设备安装应严格按照设备安装说明书进行，并严格按照相关规定进行，保证牢固性，易用性，易调试的原则。

以下附主要设备清单，在施工过程中应保证设备参数要求环境：

嵌入式网络数字硬盘录像机

产品特点：
1、标准的H.264纯硬件压缩，图像质量更好，硬盘占用空间更小，低带宽占用，网传速度快。
2、多种录像模式，支持手动录像、定时录像、移动侦测录像、报警录像。
3、支持单路回放
4、多工操作，现场监看、录像、回放、网传、备份可同时进行
5、方便、快捷的录像资料检索，支持时间、事件、报警检索
6、录像资料备份简单、快捷，支持U盘、移动硬盘、网络备份
7、网络功能强大，支持TCP/IP、DHCP、DDNS、PPPoE，支持IE直接浏览。
8、通过网络可远程控制DVR,进行远程监看、远程回放、远程控制云台和远程设置菜单。
9、支持双码流技术，录像码流和网络流码分别处理，用户根据网络带宽调整网络码流，不影响录像设定。
10、支持多个用户同时在线访问录像资料
11、支持免费进行软件升级和更新。
12、支持鼠标操作，十六位真彩图形化菜单，美观且易于操作。
13、支持大容量SATA硬盘，最高支持单硬盘2T容量。支持红外遥控操作。
14、支持断电自动恢复录像
红外防水枪式摄像机

参数/型号
DH-CA-FW480CP-IR1
图像传感器
1/3" SONY EXview HAD CCDⅡ
视频制式
PAL
有效像素
PAL:976（H）×582（V）  570K pixels
分辨率
700TVL
最低照度
彩色：0.02Lux/F1.2（0Lux红外灯启动）
电子快门
1/50s~1/100,000s
镜头类型
-IR1:标配6mm镜头(3.6mm,8mm可选)
同步方式
内同步
视频输出
1Vp-p Composite Output（75欧姆/BNC）
信噪比
大于60dB(AGC OFF)
白平衡
自动
增益控制
自动
背光补偿
自动
红外线照射距离
-IR1:10～20米
防护等级
IP66
工作温度
-30°C~+60°C
电源
DC12V±10%
功耗
7W Max
尺寸(mm)
200.2×89×76
重量
1000g

6寸中速智能球机DH-SD6822-G

参数/型号
DH-SD6822-G
摄像机
图像传感器
1/4" SONY Interline Transfer CCD
1/4" SONY EXview HAD CCD
有效像素
PAL-约440,000像素/NTSC-约380,000像素
水平解析度
≥540TVL
≥600TVL
增益控制
自动、手动、优先模式、曝光补偿、背光补偿
白平衡
自动、自动跟踪、手动
数字降噪
支持
电子快门
1/50 - 1/100000s
1/1 - 1/100000s
数字变倍
10x(最大220x)
10x(最大230x)
10x(最大300x)
16x(最大576x)
日夜模式
电子彩转黑
自动ICR滤光片彩转黑
旋转范围
水平：0°～360°连续旋转   垂直:-2°～90° 自动翻转180°后连续监视
旋转速度
键控:水平0.1°～90°/秒;垂直0.1°～75°/秒 预置点：水平120°/秒; 垂直90°/秒
预置点
80个
自动巡航
5条，每条可添加16个预置点
自动巡迹
3条，每条可存储400条指令
自动线扫
3条
空闲动作
支持
三维定位
支持
长焦限速
人性化的焦距/速度自动匹配功能
模拟视频输出
1.0Vpp/75Ω,NTSC或PAL,BNC接口
控制接口
RS485，支持云台控制和在线升级
一般规范

电源
AC 24V/3A（±20%）（含加热器控制电路）
功耗
12W /24W（室外加热器开启）
工作环境
温度-40~60℃；   湿度＜90%
防护等级
IP66，3000V防雷、防浪涌和防突波保护,GB/T17626.5 3级
产品尺寸
室外Φ240(mm)×315(mm)
重量
5kg

5-50红外防水半球摄像机

参数/型号
DH-CA-DW480CP-IR0(IR1)(IR2)(IR3)
图像传感器
1/3" SONY EXview HAD CCDⅡ
视频制式
PAL
有效像素
PAL:976（H）×582（V）
分辨率
700TVL
最低照度
彩色：0.02Lux/F1.2（0Lux红外灯启动）
电子快门
1/50s~1/100,000s
镜头类型
-IR0:标配3.6mm镜头(2.8mm可选)
-IR1:标配6mm镜头(3.6mm,8mm可选)
日夜转换
自动彩转黑
同步方式
内同步
视频输出
1Vp-p Composite Output（75欧姆/BNC）
信噪比
大于60dB（AGC OFF)
白平衡
自动白平衡
背光补偿
自动
红外线照射距离
-IR0:5～10米
-IR1:10～20米
-IR2:20～30米
-IR3:30～50米
曝光控制
自动
防护等级
IP66
工作温度
-30°C~+60°C
电源
DC12V±10%
功耗
7W Max
尺寸(mm)
φ116×87
重量
600g

4） 对工程进行自检测及验收；
在所有设备安装前应对设备进行初步测试与调试，保证设备参数的正常，若有差异应及时与厂家等供应商进行联系调换，本阶段主要对安装设备及设备连接处街头进行自检，自检结束后应与甲方签订设备移交清单并存档。
4. 施工第三阶段
1）对所布线路系统连通测试；
在管理中心和各辅助中心及各功能模块与中心连接进行通电调试并记录。
2）进行各设备线端子与全部弱电系统的标记统一；
除了预留足够的线量还要做永久标志一边后期维修等。
3）为用户提供最终布线系统全部文档资料；
《系统软件的使用手册》、《设备的安装、验收、操作和维护手册》、《培训教材》、 《工程竣工报告》等相关资料。
4）整体工程验收；
由设计施工单位和业主单位根据系统的设计方案对系统的各项功能、性能进行验收检查。
5）培训及项目交付
对业主的操作员进行培训（详见售后服务）。
六．工程主要施工方法
1. 施工技术要求
1）系统安装施工开始前，施工图纸、资料应齐全，施工图纸、施工方案已经甲方批准；
2）为确保工程质量和加快工程施工进度，所有布线和局部电路制作、安装、实行 “工厂化加工”；
3）工程使用的电缆质量应符合国家标准；
4）已安装好的布线系统设备、器件应做好保护工作，以防造成损坏和污染；
5）布线系统施工中做好工程施工记录，隐蔽工程在施工过程中应进行中间验收，并做好签证；
6）保护管：在办公楼内水平布线在吊顶内部分采用PVC管保护，在墙壁垂直使用明线方式。摄像机与线槽/线管之间、机柜与线槽/线管之间的线缆选用软质塑料套管保护。
7）走线：管内或线槽内的穿线要求在穿线前管内无铁屑及毛刺，切断口应锉平，管口应刮光；
导线在管内或线槽内不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接；
穿管绝缘导线或电线的总截面积不应超过管内截面积的60%，敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的70%；
在中心管理室内的布线采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内，拐弯处应符合电缆曲率半径要求；
电缆离开机柜时，应在距起弯点10mm处成捆空绑，根据电缆的数量应隔100-200mm空绑一次；
采用活动地板时，电缆在地板下可灵活布放，并应顺直无扭绞，在引入机架和控制台处还应成捆绑扎。
8）接地：为保证系统中电子/电气设备的正常运行及降低系统噪声，应进行保护接地，即将设备的金属外壳如机柜、面板用导线与接地端子板（在原有的供电接地系统已存在的情况下）连接。
9）

2. 系统设备安装方法
1）系统设备、材料到达现场后，应进行开箱检查，并填写“设备开箱检查记录”。设备应完好，资料应齐全；
2）所有设备安装的高度都必须遵照设计指明的高度；
3）配线箱、盘、安装应横平竖直，垂直误差、水平误差应符合“规范”规定要求。
3. 线缆的敷设和保护
3.1.1线缆的敷设：
线缆的型号、规格应与设计规定相符。
线缆的布防应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。
线缆两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。
线缆的弯曲半径应符合下列规定：
电缆的弯曲半径至少为电缆外径的6--10倍。
主干对绞电缆的弯曲半径至少为电缆外径的10倍。
光缆的弯曲半径至少为光缆外径的15倍。
电源线、各种线缆应分隔布放。线缆间的最小净距符合设计要求。
线缆与电力线最小净距
单 位
范 围
条 件
最小净距(mm)
380V
<2kV.A
380V
2.5--5kV.A
380V
>5kV.A
电缆与电力电缆平行敷设
130
300
600
有一方在接地的金属槽道或钢管中
70
150
300
双方均在接地的金属槽道或钢管中
注
80
150
注：双方都在接地的金属槽道或钢管中，且平行长度小于10米时，最小间距可为10mm。
3.1.2布放电缆管道面积利用率：
管 径
管 道 面 积
内 径（mm）
内径截面积(mm2)A=0.79D2A（面积）D（管内径）
最大占用面积
布放一根电缆截面利用率为
53%(mm2)
布放两根电缆截面利用率为
！31%(mm2)
布放三根以上电缆截面利用率为
40%(mm2)
15.80
197
104
62
78
20.90
345
183
107
138
26.60
559
296
173
224
35.10
973
516
302
389
40.90
1322
701
410
529
52.50
2177
1154
675
871
62.70
3106
1646
963
1242
线缆外径为5.6mm,截面积为：A=0.79D2=25mm2
3.1.3电缆布放最大数量：
管内径（mm）
布放电缆数量（根）
15.80
3
20.90
5
26.60
9
35.10
15
40.90
21
52.50
34
62.70
49

3.2安装说明
3.2.1水平布线
水平布线系统主要包括从现场设备到中心主机的走线路由，水平配线系统的总体施工要求如下：
布线过程中缆线的施工应尽量避免扭绞、打圈接头等现象，不应受到外力的挤压和损伤；
线路的走线要作好外观防护、防雨、防火、防鼠。户内使用线槽保护，户外线管保护。
缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确；
缆线终接后，应有余量，水平配线系统在设备端预留的线长为30cm-80cm，管理配线端预留的线长为3-5m；各种端接设备应接触良好；
3.2.2设备中心
设备中心布线主要包括监控中心的走线路由，施工要求如下：
设备间应提供不少于一个220V、10A带保护接地的单相电源插座。
设备工作台及控制箱安装完毕后，垂直偏差度应不大于3mm，安装位置应符合设计要求。
各种设备安装符合有关规定的技术要求。
3.2.3前端设备的安装
一般要求
按安装图纸进行安装。
安装前应对所装设备通电检查。
安装质量应符合《电气装置安装工程及验收规范》的要求。
摄像机的安装
1) 安装前应对摄像机进行检测和调整，使摄像处于正常工作状态。
2) 摄像机应牢固地安装在云台上或固定位置上，所留尾线长度以不影响摄像机为宜，尾线须加保护措施。
3) 摄像机安装过程中尽可能避免逆光摄像。
4) 室外摄像机若明显高于周围建筑时，应有避雷措施。
5) 在搬动、安装摄像机过程中，不得打开摄像机镜头盖。
6) 安装固定摄像机时，可参考以上要求。
3.2.4中心控制设备的安装
监视器的安装
监视器应端正、平稳安装在监视器机柜（架）上。应具在良好的通风散热环境。
2) 主监视器距监控人员的距离应为主监视器荧光屏对角线长度的4~6倍。
3) 避免日光或人工光源直射荧光屏。荧光表面背景光照度不得高于100Lx。
4) 监视器机柜（架）的背面与侧面距墙不应小于0.8m。
控制设备的安装
1) 控制台应端正、平稳安装，机柜内设备应安装牢固，安装所用的螺钉、垫片、弹簧、垫圈等均应按标装好，不得遗漏。
2) 控制台或机架柜内插件设备均应接触可靠，安装牢固，无扭曲，脱落现象。
3) 监控室内的所有引线均应根据监视器、控制设备的位置设置电缆线槽和进线孔。
4) 所有引线设备连接时，均要留有余量，并做永久性标志，以便维修和管理。

关于施工的几个需要说明的重要问题
本方案的设计是根据业主单位目前的需求，由业主单位和本公司双方共同商定，方案的执行需经过双方的同意；
本方案包括施工的内容及方法。内容主要有：管道预埋敷设、线缆敷设、设备安装
系统联调等，具体内容详见后面的文字描述。
业主单位如需更改设计（监控点数量、布线位置等），应提前书面通知施工单位，以便施工单位施工；并做好施工变更签证，以作为竣工后验收的依据。
在施工当中做好随工验收记录，以作为竣工后验收的依据。
本公司施工项目小组严格按照本施工方案进行施工，若遇到不可预见的情况发生，由项目组长和本公司的项目副组长共同协商解决，并做好记录签证。
关于施工工期：施工的工期按“施工进度计划”进行，如果在实际施工当中受到甲方其他土建、装修等工程的影响，导致暂时停工的，工程工期将顺延。
本方案未涉及的内容，由双方协商解决，并填写补充方案。

七．施工组织计划内容
我公司将会以多次担任过重大项目的项目经理担任 工程 项目的项目经理，配备技术全面的工程师进行技术管理和施工组织工作，组建强有力的项目队伍进行施工。
1． 系统概况
视频监控系统由中心总控部分和固定视频监控子系统、屏幕图像显示子系统组成。监控中心屏幕图像显示子系统整体设计美观、大方、合理，充分体现现代化环保监测中心的工作气氛与特点，可以充分显示整个系统的特色，图象清晰、布局合理的监控中心的气派相融合。对于视频监控系统来说，各监控点的电视图像是最直观的信息来源。通过建立监控系统，在重要地点安装监控前端并将视频信号传回监控中心，中心的操作人员通过调用各监控前端的图像，掌握其管理区域的各种状况，协助增强综合管理。
2．工程项目管理
项目管理的任务是有关项目实施过程中的内部交流、报告、程序合约等事宜。我方的项目经理将负责此项工作并完成以下任务：
2.1 项目计划
l 根据项目需求、工地具体情况制定项目进度；
l 同甲方的主管负责人共同讨论工作任务以及合约赋予双方的责任；
l 落实对施工人员的消防教育、安全施工教育、持证上岗、文明施工教育；
l 准备详细的项目计划，确定项目的关键阶段，分配好双方的每一阶段的任务；
l 制定整个项目进展情况报告的计划。
2.2．工程进度控制管理
我方会指派有丰富施工经验的项目经理领导项目组（见施工组织和措施）进行进度控制，包括设计、施工进度、材料设备供应、成本控制管理及满足各种需要的进度计划的编制、检查；施工方案的制定与实施，以及各方面的协调，经常性地对计划进度与实际进度进行比较分析，并及时调整计划等。
根据规模，在施工前，项目经理会与甲方一起，商讨施工计划及彼此之间的配合，在达到共识后，为实际施工创造便利。
在施工过程中，项目经理将经常与甲方保持密切的联系，一方面提出自己的进度、要求和问题，同时听取甲方的要求，争取实现整个系统的正常运转。
2.3 工程项目跟踪报告
根据项目计划衡量、跟踪和评估项目进展情况；
与甲方的主管负责人一起，解决有关项目计划与项目进度的偏差；
监督项目内容、进度及技术力量并随时作相应修改；
定期向甲方的主管负责人汇报工程进展情况、确定下一步工作计划，提出需要甲方帮助解决的问题；
分析并检查有关修改的要求，负责项目修改过程控制。
2.4 服从管理和友好协调
在施工过程中，我方施工人员将完全服从甲方的管理。我方项目经理将在努力完成系统安装的基础上，本着友好合作的精神，积极配合甲方进行施工，争取实现双方都有利的局面。
2.5 工程变更管理
工程中经常会因为各种原因需要对原设计方案进行变更，为了对工程负责，我方的项目经理会根据变更情况相应填写变更单（不管是哪一方提出的变更），报甲方批准并签字后生效，以免因工程变更影响工程进展和工程验收。
2.6 质量管理控制
项目经理除了选用相应的国家规定进行质量控制外，还以国际上相应的规范要求对设计质量、施工质量、材料和设备质量进行管理、要求。
我方项目经理将严格按图施工，严格按照合同要求和施工规范进行施工。施工过程中，现场施工督导自检、监理检验，对施工质量严格层层把关，确保施工质量，达不到要求的部分坚决返工。
我方将系统实行一年施工保证。除人为因素（机械损伤及不可抗力）外，在工程完工后一年内，我方将对所出现的故障，免费提供工程维修。一年以后，如果需要维护，我方将仅收成本费。
2.7 工程项目文档管理
我方项目经理将用严格的文档管理体系对工程项目文档实施进行明细管理。具体包括：工程原始资料、合同、项目分级计划、项目进度、项目设计、施工、验收标准、依据和规范、项目工程记录、文件收发记录、文件存档、会议记录管理。相关数据管理等。
定期提交进度报告；
每一个阶段提交一份阶段报告，并由双方项目经理签字认同；
项目完成后提供竣工图纸及测试报告；
我方将会提交以下资料：
设备说明书；施工组织、变更及其它施工资料；培训资料；安装资料；
竣工资料：全部设备验收合格证书、质量保证书、施工记录、中间验收资料、竣工图纸、竣工文件、测试记录等。
售后服务资料：定期保养时间及项目、紧急维修的联系方法（包括电话、地址及与负责²人联系的方法）。
在工程完工时，我方将依据总包要求，提供全部文件和竣工图纸，并按照甲方要求，提供规定数量的技术文件。
2.8 工程项目验收管理
我方将以下列文件作为工程竣工验收和办理移交手续的依据：
工程合同；
工程设计文件；（包括：施工图纸、设计说明书、设计变更洽商记录、各种设备说明书等）
国家现行的施工验收规范；
竣工图及竣工报告；
我方项目经理部先进行竣工自验，合格后邀请甲方进行正式验收，通过后双方在接收函上签字。
八、 工程实施管理
1、项目质量管理
视频监控系统实施遵从我方制定的一系列规范化管理规定，各个阶段、各个步骤的工程实施都必须依据或提交相应的文档记录。与本工程有关的项目规范管理相关文档主要包括以下一些文件：
1. 《设备验货表》、《材料验货表》（附录一）
2. 《验收报告》
3. 《系统工程文档》

项目规范化文档与各实施步骤的对应关系见下表所示：

序号
实施步骤
项目规范化管理文档
方式
名称
1
双方签订合同
提交
《合同书》
2
设备订货、交货
参照
《合同书》
3
设备到货，开箱验货；材料验货
提交
《设备验货表》、《材料验货表》
4
编写视频监控系统工程实施工艺
提交
《项目施工组织方案》，以下简称《施工方案》
5
施工现场、机房，电源环境准备和检查
参照
《施工方案》
6
培训
参照
有关厂商培训资料
7
现场安装施工
参照
提交
《施工方案》
《施工日志》
8
系统验收
参照
《施工方案》
《验收报告》

2、项目成功实施的保障措施
我方将从管理要素和物质要素两方面采取有效措施，确保综合布线系统的成功实施。
管理要素
建立强有力的指挥体系，对工程实施的各种资源进行宏观调控，解决工程实施的重大，决策性问题。
建立高效的项目运作结构，各职能项目分工明确，在项目领导小组组织，协调下共同完成综合布线系统的实施 。
加强双方的沟通，合作双方的深入了解，互相信任可以避免无谓的消耗。
物质要素
我方将确保投入到项目中的人力资源的数量和质量，以保证工程的按时，按质完成。
我方将对工程到货情况进行严密监控，确保工程实施的物质基础准时到位。为此我们提出以下四个
