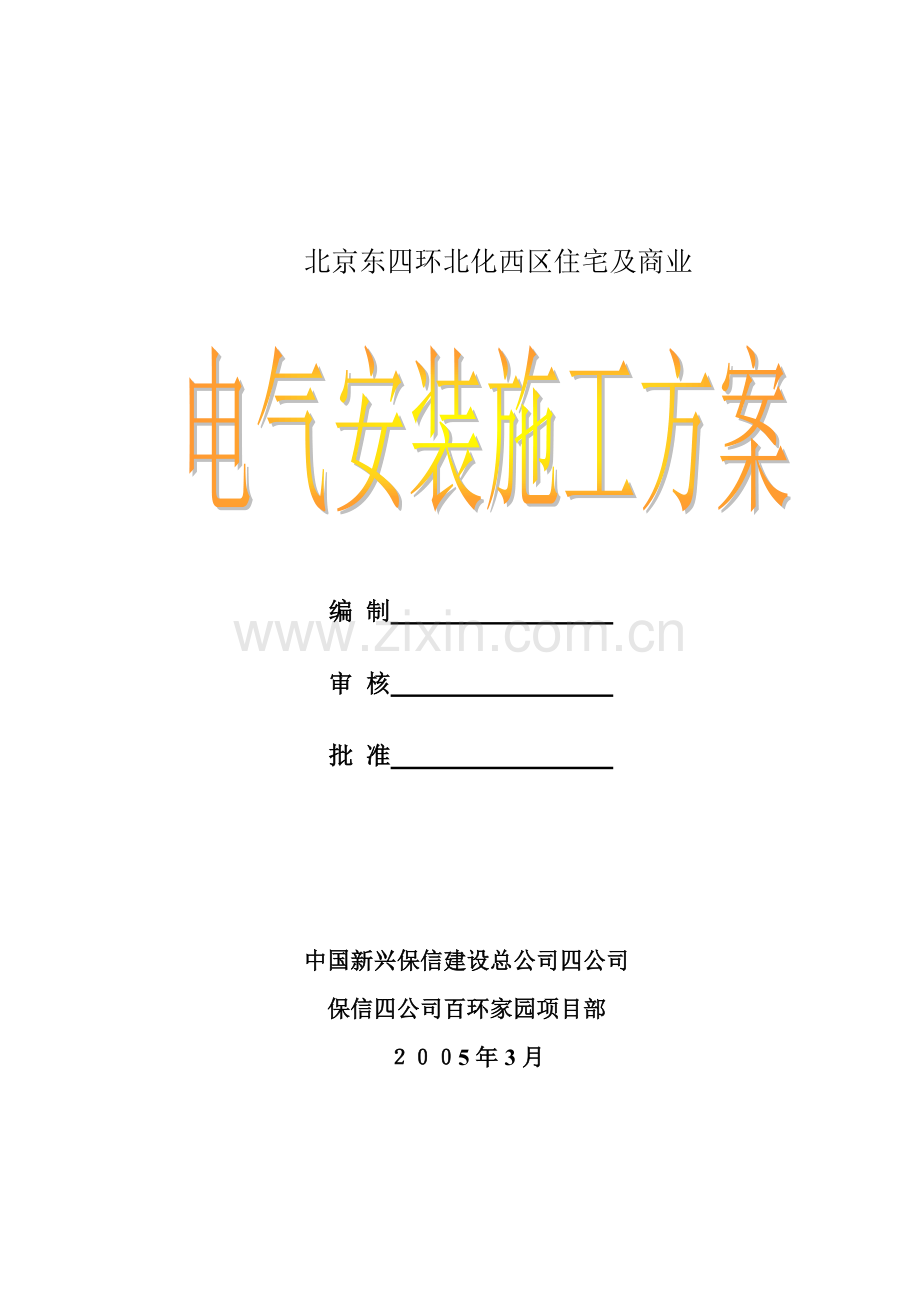

<p>北京东四环北化西区住宅及商业
编 制
审 核
批 准
中国新兴保信建设总公司四公司
保信四公司百环家园项目部
２００5年3月目 录

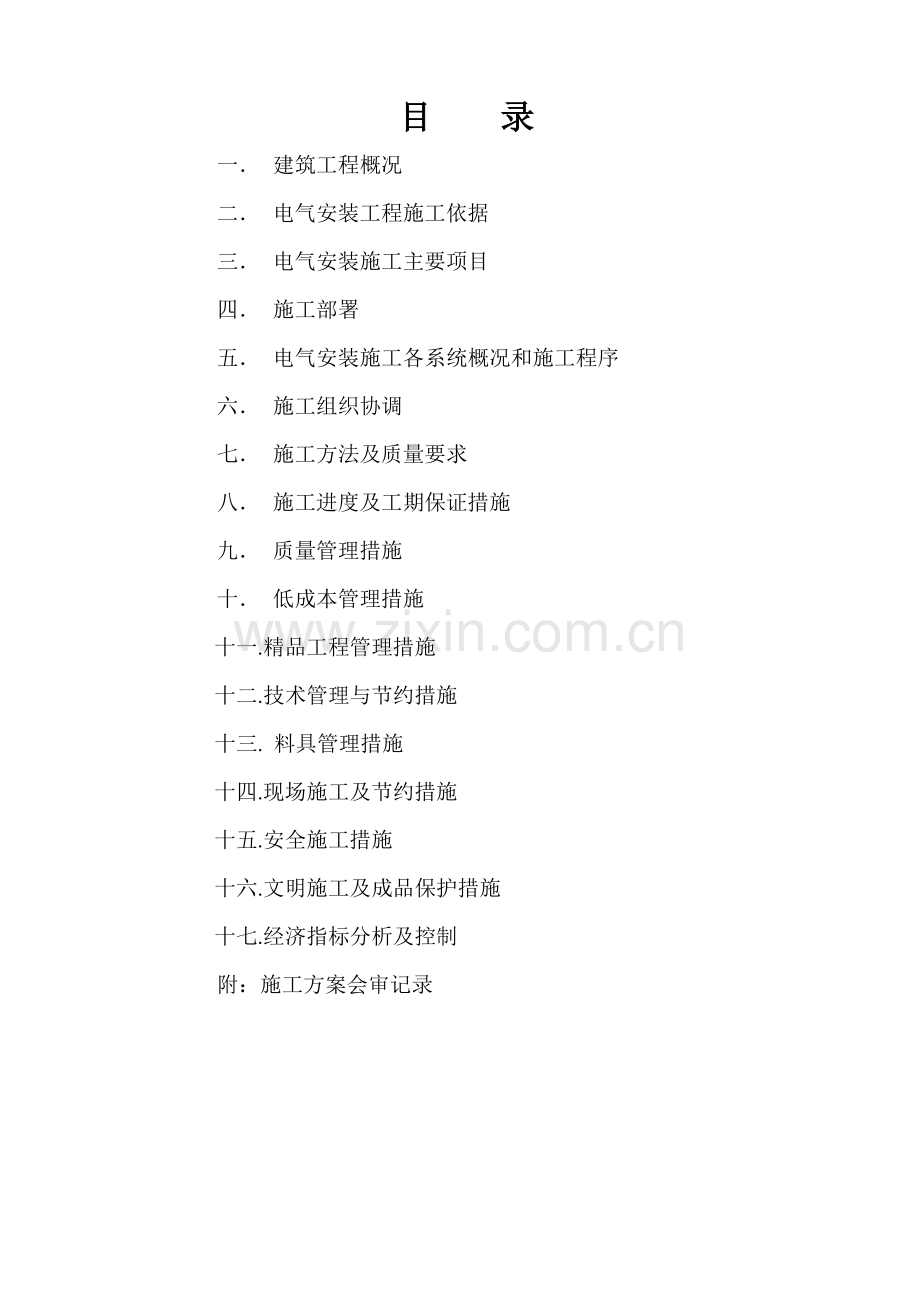

一． 建筑工程概况
二． 电气安装工程施工依据
三． 电气安装施工主要项目
四． 施工部署
五． 电气安装施工各系统概况和施工程序
六． 施工组织协调
七． 施工方法及质量要求
八． 施工进度及工期保证措施
九． 质量管理措施
十． 低成本管理措施
十一.精品工程管理措施
十二.技术管理与节约措施
十三. 料具管理措施
十四.现场施工及节约措施
十五.安全施工措施
十六.文明施工及成品保护措施
十七.经济指标分析及控制
附：施工方案会审记录
一、 工程概况
1．工程单位概况
序 号
项 目
内 容
1
工程名称
北京东四环北化西区住宅及商业
2
建设单位
北化房地产开发公司
3
设计单位
北京九源三星设计院
4
监理公司
北京百诚监理公司
5
施工单位
中国新兴保信建设总公司四公司
6
建筑面积
80000m2
7
地理位置
东四环氧气厂内
8
建筑功能
住宅及商业
9
质量目标
合格
2．工程概况
本工程为住宅楼，地处北人机械厂院内，地下部分共分两层，分别为自行车库、低压配电室、机房等，地下一层为光端机房、电话交接间，商场等，一层为商场，二层以上为住宅。
总建筑面积40000m2，为现浇剪力墙结构，地下一层层高3.9m，地下二层层高4m首层3.7m，二层及二层以上层高为2.7m。
地下二层为人防层设有一个配电室为地下二层配电，地下一层在14-16/R-U轴处设有一个配电室为住宅、电梯、风机、污水泵和每层的卷链门提供电源。在Q-R/1-2轴处设有一个配电室为一层楼内的商场提供电源，在30-31/A-B轴处设有一个配电室为地下一层的裙房和地下一层楼内的南半部分提供电源，在一层的1-2/B-C轴处设有一个配电室为一层的楼内商场提供电源。
供电分三个等级，事故照明，电梯、消防用电为一级负荷。污水泵为二级负荷。一般照明为三级负荷。
二、 电气安装工程施工主要依据
1、 施工图
图纸名称
设计单位
图纸工程号
出图日期
百环家园2区1，1A号楼
北京九源三星建筑师事务所
03-08-2-3
2003.11
2. 主要图集、标准、规范、规程
类别
名 称
编 号
图
集
华北标办《建筑电气通用图集》
92DQ
《电气安装工程施工图册》
增订本
《建筑安装工程图集》
一二册
《等电位联结安装图集》
02D501-2
标准
《建筑电气工程施工质量检验评定标准》
GBJ50303-2002
规程规范
《北京市建筑安装工程资料管理规程》
DBJ01－51－2000
《火灾自动报警施工及验收规范》
GB50096－99
三.电气安装施工主要项目
1、 配电系统
2、 动力系统
3、 照明系统
4、 防雷接地系统
5、 火灾自动报警联动控制系统
6、 综合布线系统
7、 有线电视系统
8、 门禁系统
9、 对讲系统
四.施工部署
1、施工组织
电气专业工长在以施工经验丰富的项目经理、主任工程师、项目副经理组成的核心班子的领导下，以生产为龙头、技术为保障、质量为目标，采用统一计划协调、统一现场管理、统一组织指挥、统一物资供应、统一资金收付等一套规范化的管理工作程序，以确保工程达到业主要求的标准。
2．施工前的准备工作
技术准备：
（1） 施工人员在设计交底后，必须抓紧时间掌握设计意图，考虑怎样组织施工，并参加工地组织的施工交底，明确与本专业有关的土建项目做法及相互矛盾，从而为今后施工创造良好基础。
（2） 根据工程状况及特点，编制工程项目的质量计划，确定关键工序，贯彻按作业指导文件组织施工。
（3） 施工重点在地下室和竖井，难点在竖井内的桥架和六表箱结合位置，质量主控点在竖井内的布置情况，制定相应的质量保证措施和质量预防措施。
（4） 编制分项工程技术交底和安全交底。
物资准备：
（1） 编制用料计划。
（2） 编制设备定货计划，绘制加工大样图，提出技术、质量方面要求及厂家应提供资料，并应提出设备进场时间。
（3） 编制予埋件加工计划。
施工机具：
名 称
单位
数 量
名 称
单位
数 量
电焊机
台
3
无齿锯
台
1
汽焊工具
套
1
套丝机
台
1
电 锤
台
3
压接钳
套
2
台 钻
台
1
冲击钻
台
4
开孔器
套
2
接地电阻表
台
1
煨弯机
台
1
万能表
台
1
手电钻
套
6
绝缘摇表
台
1
人员准备：
（1）专业工长由刘雷刚任职，专业质量检查员由立李社交任职，其中业务水平及资质与本工程相适应。
（2）施工队伍由河北代建亮电工队负责本楼的电气安装。施工队伍技术精良，是我公司信的过的队伍。
（3）其劳动力配置：
土建部位
结构阶段
抹灰阶段
喷浆刷油
清理竣工
电气
安装
部位
随墙立管
清盒扫管
穿线接头
绝缘摇测
平台铺管
接短管
配电箱安装
试灯
接地予埋
稳箱盒
灯具安装
弱电安装
稳盒子
焊管补油
装避雷网
全负荷试验
人数
21
35
50
40
3．施工部署：
（1） 本专业施工在施工组织总设计的总部署规定的施工进度计划及对本工程的具体要求，并制定本专业施工进度计划及专业质量保证措施。
（2） 专业施工人员随时掌握土建进度，并努力搞好配合。在结构施工阶段主要配合予埋予留，为确保予埋、予留准确无遗漏，施工人员应绘制予留予埋图，标注洞口坐标尺寸、标高。洞口大小尺寸，说清楚予留、予埋方法及要求，并在合模前由专业工长组织质检员、施工班组进行预检，预检合格后再报请监理核验，未经核验不得进行浇灌混凝土。
（3） 为了适应我单位快速施工需要，应随土建结构进度，适时安排电气安装项目，争取做到同步进行，设备专业不拖欠部位，不搞抢工突击。
（4） 面板、开关、灯具安装不宜过早，选择在装修后期集中兵力短期突击，安装后时间过长易污染易损坏。
（5） 根据季节性施工特点，施工人员每月作出相应的技术交底，制定切实可行确保工程质量的具体措施，以确保工程进度和质量完好性，发现问题，及时寻求最合理的解决方法，严格按工艺标准及我单位制定的“室内电气安装工程”作业指导文件进行施工，按质量检验统一标准，检查和控制施工中的工程质量，按验收规范进行工程验收。
五.电气安装工程各系统概况和施工程序
（一）电气安装工程施工各项目概况
1.动力系统
本工程动力一级负荷有：电梯、消防设施用电等。两路电源互投。污水泵为二级负荷，一般为三级负荷。
由地下二层配电室配出动力线路有：
(1)．WLM1路采用钢管穿塑铜线沿地板至地下2层AL-SH2-1照明配电箱为地下二层提供照明电源。
(2)．WLM2路采用钢管穿塑铜线沿地板至地下2层AL-SH2-2照明配电箱为地下二层提供照明电源。
(3)．WLM3路采用钢管穿塑铜线沿地板至地下2层AL-SH2-3、4照明配电箱为地下二层提供照明电源。
(4)．WLM4、WLM5路采用钢管穿塑铜线沿地板至地下2层AT-1应急照明配电箱为地下二层提供应急照明电源。
(5)．WPM1、2路采用钢管穿塑铜线沿地板至地下2层ATC-1送风机电源互投控制箱配电箱为地下二层送风机提供电源。
(6)．WPM3、4路采用钢管穿塑铜线沿地板至地下2层ATC-2排烟风机电源互投控制箱配配电箱为地下二层排烟风机提供电源。
由地下一层14-16/R-U轴处配电室配出线路有：
(1)．WLM1路电缆沿桥架至北强电竖井2层的AW6六表箱，为2-4层提供照明电源。
(2)．WLM2路电缆沿桥架至南强电竖井2层的AW6六表箱，为2-4层提供照明电源。
(3). WLM3路电缆沿桥架至北强电竖井5层的AW6六表箱，为5-7层提供照明电源。
(4)．WLM4路电缆沿桥架至南强电竖井5层的AW6六表箱，为5-7层提供照明电源。
(5). WLM5路电缆沿桥架至北强电竖井8层的AW6六表箱，为8-10层提供照明电源。
(6). WLM6路电缆沿桥架至南强电竖井8层的AW6六表箱，为8-10层提供照明电源。
(7). WLM7路电缆沿桥架至北强电竖井11层的AW6六表箱，为11-13层提供照明电源。
(8). WLM8路电缆沿桥架至南强电竖井11层的AW6六表箱，为11-13层提供照明电源。
(9). WLM9路电缆沿桥架至北强电竖井14层的AW6六表箱，为14-16层提供照明电源。
(10). WLM10路电缆沿桥架至南强电竖井14层的AW6六表箱，为14-16层提供照明电源。
(11). WLM11路电缆沿桥架至北强电竖井17层的AW6六表箱，为17-19层提供照明电源。
(12). WLM12路电缆沿桥架至南强电竖井17层的AW6六表箱，为17-19层提供照明电源。
(13). WLM13路电缆沿桥架至北强电竖井20层的AW6六表箱，为20-22层提供照明电源。
(14). WLM14路电缆沿桥架至南强电竖井20层的AW6六表箱，为20-22层提供照明电源。
(15). WLM15路电缆沿桥架至北强电竖井23层的AW6六表箱，为23-25层提供照明电源。
(16). WLM16路电缆沿桥架至南强电竖井23层的AW6六表箱，为23-25层提供照明电源。
(17). WLM17路电缆沿桥架至北强电竖井26层的AW6六表箱，为26-28层提供照明电源。
(18). WLM18路电缆沿桥架至南强电竖井26层的AW6六表箱，为26-28层提供照明电源
(19)．WLM19路电缆沿桥架和穿管至地下一、二层的AL-B2、AL-B1-1照明配电箱为本楼的地下一、二层提供照明电源
(20)．WLM20路电缆沿桥架和穿管至地下一、首层的AL-1-1、AL-B1-2照明配电箱为本楼的地下一、首层提供照明电源
(21)．WPM13、WPM14路电缆沿桥架至北强电竖井18、21、24、27层的AT-18、AT21、AT24、AT27防火卷链门及应急照明配电箱，为18、21、24、27层的卷链门和应急照明提供电源
(22)．WPM11、WPM12路电缆沿桥架至北强电竖井3、6、9、12、15层的AT-3、AT6、AT9、AT12、AT15防火卷链门及应急照明配电箱，为3、6、9、12、15层的卷链门和应急照明提供电源
(23)．WPM1、WPM2路电缆沿桥架至屋顶设备层的AT-R-1消防电梯控制柜，为消防电梯提供电源
(24)．WPM3、WPM4路电缆沿桥架至屋顶设备层的AT-R-2普通电梯控制柜，为普通电梯提供电源
(25)．WPM5、WPM6路电缆沿桥架至屋顶设备层的AT-R-3屋顶风机控制箱，为正压风机提供电源
(26)．WPM7、WPM8路电缆穿管至地下一层的AT-B1-1风机控制箱，为地下一层风机提供电源
(27)．WPM9、WPM10路电缆穿管至地下一层的AT-B1-2风机控制箱，为地下一层风机提供电源
由地下一层Q-R/1-2轴处配电室配出线路有：
（1） WLM1路电缆沿桥架和穿管至首层的AL-S1-1照明配电箱为一层的商场照明提供电源。
（2） WLM2路电缆沿桥架和穿管至首层的AL-S1-2照明配电箱为一层的商场照明提供电源。
（2） WLM3路电缆沿桥架和穿管至首层的AL-S1-3照明配电箱为一层的商场照明提供电源。
由地下一层30-31/A-B轴处配电室配出线路有：
（1） WLM1路电缆沿桥架和穿管至地下一层的AL-SH1-B1-4、AL-SH1-B1-1照明配电箱为地下一层的裙房照明提供电源
（2） WLM2路电缆沿桥架和穿管至地下一层的AL-SH1-B1-2照明配电箱为地下一层的裙房照明提供电源
（3） WLM3路电缆沿桥架和穿管至地下一层的AL-SH1-B1-3照明配电箱为地下一层的裙房照明提供电源
（4） WLM4、5路电缆沿桥架和穿管至地下一层的AT-SH1-0应急照明配电箱为地下一层的裙房应急照明提供电源
（5） WPM1、2路电缆沿桥架和穿管至地下一层的AT-SH1-1、AT-SH1-2、AT-SH1-3消防动力配电箱为地下一层的裙房消防动力提供电源
由一层1-2/B-C轴处配电室配出线路有：
（1） WLM1路电缆沿桥架和穿管至一层的AL-SH3-1照明配电箱为一层商场提供照明电源
（2） WLM2路电缆沿桥架和穿管至一层的AL-SH3-2照明配电箱为一层商场提供照明电源
（3） WLM3路电缆沿桥架和穿管至一层的AL-SH3-3、4照明配电箱为一层商场提供照明电源
（4） WLM4、5路电缆沿桥架和穿管至一层的AL-SH3-0应急照明配电箱为一层商场提供应急照明电源
（5） WPM1、2路电缆沿桥架和穿管至一层的AL-SH3-1消防动力双电源互投配电箱为一层商场提供消防动力电源
3．照明系统
本工程一般照明支路为三级负荷供电，由配电室提供单路供电，事故照明为一级负荷供电，采取由配电室提供两路电源供电。
住宅照明采光以白炽灯为主，灯具吸顶安装。住宅照明干线采取树干式配线方式，BV线穿钢管敷设。
地下2层照明以荧光灯为主，附属房以白炽灯为主，灯型为防水防尘灯。搪瓷平盘吸顶灯，防水吸顶灯等，事故照明为安全出口灯，应急灯及部分荧光灯，白炽灯。以上灯具照明分别由AL等照明箱控制。事故照明支路由ALE等事故照明配电箱控制。
4．防雷接地系统
本工程为三类防雷建筑，屋顶女儿墙设φ10镀锌圆钢做避雷网，并在屋面设置不大于20×20米的网格。凡是出屋顶的金属管道，金属构件都应和网格焊接。
利用建筑结构柱内2根对角主筋做为防雷引下线，共27处。利用建筑物基础钢筋作为接地装置，沿基础底槽外沿敷设-40*4镀锌扁钢作为环行接地极接地电阻小于0.5欧姆。
为防止侧击雷30米以上外墙金属栏杆、门窗等较大金属物均与防雷装置连接，凡是出入建筑物金属管道，金属构件顶端，底端均应与防雷装置进行焊接。
电力系统保护方式为TN—S，楼内做等电位连接，消防控制室，电视前端机房，电话配线架室均设有接地端子，并与接地极连接。
防雷引上线共27处，地板筋焊接成网状形，横筋与竖筋连接，然后在引上点处与引上线主筋连接，做好伸缩处理。测试点在室外地坪500MM由引上线引一根4×40扁钢至测试点箱，测试点箱做成160×250×140，外做防雨措施，垫一块橡胶板。测试点分别做在A-1轴、A-35轴、35-U轴，共3处。箱盖有明显的接地标志。
均压环敷设：按图纸要求在楼高30m时，即10层墙体外侧利用两根主筋φ12与引出线各点连接成整体，圈梁绕楼一周作成环行，且在11层以上每三层做一次均压环。
外窗（金属门窗接地）：在10层外金属门窗每个均做接地，1m宽做1点，2m以内的做2点，2m以上的做2点，做法在10层开始在每个引出接地点利用窗边暗柱主筋与均压环或引上线联成整体，并且由16层，层层引上直至顶层天窗为止，且保证每三层与均压环及防雷引上线连接一次，不得遗漏，连接方法为焊接连接，屋顶突出金属构筑物均应设置防雷接地，采用暗敷形式，将金属物与防雷引上线连接起来，形成电气通路。
屋顶避雷网引上线此至屋顶端后利用Φ12镀锌园钢引出预留300-500MM备用于避雷网焊接（具体作法见避雷网技术交底）。
本工程为三类防雷接地，引下线之间距离不大于25ｍ,地板网格设置不大于20ｍ，且应用两根结构底板筋在引下线纵横连接，在丝扣连接处做跨接,跨接采用16元钢且双面焊,长度为最大钢筋直径6倍，且药皮清理干净。以上做法均采用暗敷（除防雷网）。
保护接地：本工程防雷接地与保护接地公用，接地电阻不大于0.5欧姆。配电室内做法：采用40*4镀锌扁钢。
5.综合布线系统
综合布线机房设在地下一层，室内设综合布线总配线架为地下部分和1-14层提供信息，在楼顶设有2个分配线架为15-28层提供数据插座、语音插座。
在夹层综合布线机房外墙予埋3根SC40管，埋深为室外地坪下0.8米标高，按华北标办92DQ5—4三式施工。后由市话局提高1500对市话线及宽带综合数字业务网络。由主综合布线配线架配出电缆沿金属线槽，经夹层两个竖井至各分配线架。
住宅部分由各层综合布线配线架下配出管线经综合布线弱电箱至各户数据插座、语音插座。
6.消防系统
本工程为一类消防建筑，消防控制中心设在2#楼。
由消防控制室配出的消防线路均穿厚钢管SC50管，消防监视模块对阀门、水流指示器等设备进行监视，控制模块对电动阀、非消防用电、防火卷帘门、排烟风机、280℃阀门进行控制。住宅部分各层设有消防报警电铃，当有火情发生时，消防电铃进行报警。
各层设有消火栓控制按钮，消防控制按钮，当火情发生时敲击按钮消防泵直接启动，消防中心得到火警信号。地下2层至1层3个层设有消防广播设施，火警时由消防中心按消防分区进行紧急疏散广播，平时为背景音乐播放。
在地下2层至夹层设有消防电话13部，待火情发生时专用。在弱电竖井内各层设消防端子箱为各层提供消防监视、控制线路。
7.有线电视系统
电视光端机房箱设在地下一层，室内设光端机等电视设备。分支分配箱安装在电气竖井内，住宅每户设一个二分配器盒。由电视光端机房外墙予埋2根RC40管将电视电缆引至小区有线电视网。
10.门禁系统
门禁界面接驳器中控室设在2#楼，门禁电磁锁在地下2层设1个门禁控制器，地下1层，设1个门禁控制器，在地1层设2个门禁控制器。
由每一个门禁控制器配出4路管线至内置读卡器，外置读卡器，门磁、电磁锁。
（二）施工程序
1
利用土建基础钢筋做接地体焊接
11
穿线、接焊包
2
梁、柱、板墙防雷引下线接地焊接
12
摇测绝缘电阻
3
进出建筑物的金属管做接地焊接
13
灯具安装（弱电器具安装）
4
墙体、顶板内按系统进行管路配管稳盒工程
14
开关、插座安装
5
预留孔洞
15
配电箱芯安装
6
防雷、接地焊接
16
地极、绝缘摇测
7
扫暗管、接短管、稳盒
17
动力设备接线
8
明配管、盒及桥架安装
18
做避雷网
9
稳装配电箱、柜
19
照明试灯、动力试运行
10
电缆敷设
20
清扫、竣工
六．组织协调
按照本公司企业管理办法，施工队根据企业制度，经过竞争招标，在规定条件的队伍中择优选用，公司研究决定由河南安阳水电队施工。该队伍有过市优施工经验的劳务队伍，其管理水平、技术力量都处领先地位；有打硬仗的能力。大多数人员具有岗位证书和有一定工作经验的管理人员组成，以生产为龙头，技术为保障，质量为目标，采用“四统一”管理，即统一协调计划，统一现场管理，统一组织指挥、统一供应物资的管理工作程序，确保工程目标的实现。
1、任务划分：
（1）、消防系统予留予埋由我方施工。穿线、设备安装、调试及验收由分包方施工，且保证顺利交验。
（1） 智能系统包括：电话宽带、有线电视、门禁、保安对讲予留予埋均由我方施工， 穿线、设备安装、调试、验收由分包施工，且保证顺利交验。
（2） 强电部分：所有高低压管线予留予埋至每座楼分配电室由我方施工，配电柜上口以上为供电局施工。
2.设备半成品供应：
(1).弱电系统、电视系统、保安对讲系统、综合布线系统、均由专业单位施工，其余由我单位组织施工。各专业的设备半成品供应有各专业负责。我单位设备半成品供应由我公司定点厂家供货，保正供货质量。
(2).设备半成品到场后，由电工长组织质检员、材料员、检测人员对进场的材料和半成品进行质量、数量的复核检验。和必要得试验，合格后报监理检验认可方可使用 于工程，（包括甲方、各专业提供产品）。设备半成品使用安装由各专业认可签字后报监理，配套的各种资料由其收集整理交总包单位归 档。
各种材料进场均要有国家认可或颁发的相关证件，无国家许可证或认可不许使用在工程上，其中包括甲方供货或指定的材料、成品、半成品。
3、施工方法：根据长城杯要求及本专业特点电气工程管路敷设采用一次到位，二次结构随土建施工及本工程分小流水段立体交叉作业，在主体地下 结构验收后立即投入装修。重点控制50线、标高、位置 和成品保护。
4．主要设备明细表
电梯 4部
低压柜 14台
七．电气施工方法及质量要求
1．进户管安装：
在土建结构施工时一次性预埋到位。：由楼南33轴-A轴采用8SC125管过窗井进入∏接间后出室外0.8m，并形成内高外低，双头打喇叭口，标高为管上皮距正负零1000mm，在防水墙内做止水钢板，钢板厚度为8mm，
1． 电柜的安装：
在土建将地面墙面顶部等施工完毕后进行，首先检查配电柜基础水平度、垂直度及接地装置是否正确，并按施工图纸进行排列布置，固定柜子采用12镀锌螺栓与基础槽钢连接，且有防松装置，柜与柜之间垂直紧贴，缝隙严密，且不大于1mm。
a、 配电柜基础安装必须按施工图纸施工。基础钢架用M12膨胀螺栓固定在基础砼上，每个柜体固定4点。固定型钢前，用水平尺找平，找正，需用0.5mm铁垫片的地方最多不超过三片，且垫片为铁片，最后用电焊与型钢焊接在一起。
b、 基础型钢安装完毕后，将接地装置引入基础柜内的接地扁钢-40*4（不少于2处）与柜基础型钢焊接牢固，三面施焊，焊接长度为80mm，并将接地扁钢留有适当余量，与柜内母排连接，所有焊接处刷两遍樟丹防锈漆，最后将基础型钢里外刷两遍灰面漆。
c、 检查柜基础型钢固定柜体的螺栓孔与柜固定螺栓孔是否一致，配电柜进场进场必须符合验收规范。
d、 按图纸布置顺序将配电柜放在基础型钢上，单独柜正面和侧面的垂直度，成列柜就位后，先拉线找两端的柜，再逐个找正其他的柜。
e、 柜内配线由接地装置引至柜内接地镀锌扁钢与柜内接地母排连接，用M10镀锌螺栓固定，接地扁钢顺直，弯曲半径符合要求，严禁有小于90度的死弯出现。
f、 柜体外壳接地单独由接地母排处引双色BVR软线接地线，柜门可用软编织铜线与接地母排连接接地（可在加工定货时要求厂家加工）。多台柜的接地母排与接零母排可在柜底连接成一体，多台柜零、地母排在母排两端再次用双色软铜线BVR或铜排连接，重复接地。
g、 柜内开关、零、地母排连接线端子应用DT非开口镀锌铜鼻子。
h、 柜内各开关回路标识清楚，编号齐全，柜内系统图完整，二次回路间电线采用额定电压不低于750V，芯线截面不小于2.5mm铜芯绝缘电线。
i、 柜底各出线管路穿线完毕后用石棉绳、橡胶泥密封。
j、 柜内导线配线完毕，清理干净柜内杂物，检查各开关、母排处是否有遗留物，准备送电试运行。
k、 保证维修通道：柜前距离1.5m，柜后1.0m，柜侧0.8m。
3、配电箱、盘的安装：
在地下二层、地下一层、一层为明装箱，箱后设接线箱，明装箱安装高度为箱底距地1.2m，但箱体高度超过800mm时应为顶上皮距地2m。
住宅部分根据系统图设置层箱及户箱。
（1）工艺流程
设备安装；器具准备---副材准备---加工组装---试验摇测---测量定位--- 固定位子---校正定位---器具安装---绝缘测试---通电试验。
配电箱柜安装；配电箱柜检查准备---副材准备---工具准备---清理配电箱---导线帮扎成束---配电箱芯安装---导线压端子---导线搪锡---导线压头----上贴脸门---绝缘摇测---贴系统图。
（2）质量要求：
a、配电箱盘位置，标高应依设计图纸，位置正确，安装牢固，部件齐全，配电箱盘不应安装于建筑物的单扇门的后侧。零地线分开，箱体油漆完整。
b．配电箱安装有暗箱暗配管，明箱暗配管，参照内线工程图集92DQ5—42页做法。不能将明配管做成半明半暗。如遇到墙薄而配电箱厚的情况可将箱子作成半明半暗，但要用明箱子。
c．箱内配线整齐，按相路分色接线正确。箱盘上闸具仪表牢固端正，间距均匀，起闭灵活，各部件无松动，安装的器具排列合理，线路编号色标 分明，卡片框齐全准确，便于操作，检修。在安装前，对其本身的电气间隙和爬电间距进行检查，符合要求后方可安装。
d．箱盘内导线压接牢固，不伤线芯，多股导线应用线端子压接，压接时不得减少导线的股数。铜线焊接焊锡饱满，压线配件规格配套，压点正确不松动。不用开口铜鼻子。
e．低压配电间安装的低压成套配电柜的型钢基础固定点间距不应大于1m。
f．总照明配电箱应设置N线和PE线端子板，各照明支路N线和PE线应经端子板配出。
4、钢管敷设工程：
本工程正负零以下采用SC焊接钢管暗敷设。
（1）工艺流程
钢管暗配：材料工具准备---测量定位---钢筋绑底铁---稳盒箱---配电管及焊地线---钢筋绑夹铁核对、固定管路---打混凝土---电气专人看护---放线提供准确标高线---钢筋绑墙铁---稳箱盒及配管---固定开关盒、箱，焊地线、予留孔洞、配管---合模检查。
（2）质量要求：
a．电气工程所用的管材规格，型号必须符合设计要求，壁厚均匀，无裂缝，无砂眼，无毛刺和凹扁现象。
b．钢管的凹扁度不应大于管子的外径的0.1倍，管子最小弯曲半径大于管子外径的6倍。钢管的焊缝应放在侧面，连接应紧密，管口光滑无毛刺，护口齐全。明配管及其支架平直牢固，排列整齐。管子弯曲处无明显皱折，油漆防锈完整，暗配管保护层大于15 mm。
c．管子进入箱盒处顺直，在箱盒内露出的长度小于5mm。
d．钢管采用套管连接，套管长度为管外径的2.2倍，管口应对准在套管的中心，并焊接严密，可不做跨接地线。管口应光滑，不光滑的应用圆挫挫光滑。SC—20以下金属线管暗配时采用套管连接，但套管须与管径配套，无缝隙，两端焊口均匀，焊接饱满，严密，焊皮清除干净，防止砂浆进入管内。
e．管子敷设宜沿最短线路并应减少弯曲和重叠交叉。管路超过下列长度时应加装中间接线盒：无弯曲时30m；有一个弯时20m，有两个弯时15m；有三个弯时8m。
f．钢管进入箱盒要求：钢管进入箱盒内的管口应平齐，箱盒开孔应整齐并与管径吻合，要求一管一孔，不得开长孔。铁制箱盒无敲落孔时，开孔须与开孔器，严禁用电气焊开孔。
g．在钢摸板上配管与稳盒的要求：钢管在钢摸板上敷设时必须与底筋固定，防止管子移位。，箱盒的口上堵上塑料护口，盒用纸或刨花等堵严，以不进灰浆为原则，待拆摸后弹好水平线，并及时扫管路并留好带线，做好穿线的准备。
（2）、正负零以上除主干线管线为焊接钢管（主干线为SC80管），其他管线均为JDG型电线管敷设。强弱电竖井箱体排列(详见强弱电竖井布置附图)。
6、 管内穿线工程
配线、接头、包头：材料检验及准备---工具准备---清理盒箱---扫管---补刷油漆---带护口---穿线---导线接头---导线焊头清理导线焊油、包头---绝缘摇测---堵盒、成品保护。
本工程采用钢管穿BV塑铜线线各照明支路均为SC15管穿BV2.5mm2铜线，动力支路为SC20管穿BV2.5mm2铜线及以上平方线。具体做法：
a． 导线进场要进行抽查，对线皮厚度是否均匀，厚度是否达标，线芯是否合格应当进行测量。
b. 穿线前首先核对导线型号，规格是否符合设计要求，并检查其合格证；再测试绝缘电阻是否符合要求。管盒内不得有灰浆杂物，管内如有积水必须擦干，扫管后带齐护口。穿线时按图穿线，穿完线后再摇测绝缘电阻，达不到要求的，须另穿线。
c．为了安全和施工方便，穿线时应按色标进行，L1—黄色，L2—绿色，L3—红色，N—淡兰色，PE—绿/黄双色。
d．铜芯导线连接均采用焊接，不得伤线芯，必须焊饱满，包扎严密，接线正确，在装配电盘之前检查导线是否穿齐，护口是否齐全，箱内是否有废孔，无问题后，将导线绑扎成束，用尼龙绑扎带绑扎，不能用胶布代替。
e．管内穿线宜在建筑物的抹灰及地面工程结束后进行。特殊情况须提前的，和土建协商后由土建部分提供条件。
F、穿线时应采用放线车，防止导线扭曲、背扣。
7、 桥架安装：
（1）工艺流程
予留孔洞、埋铁、吊杆吊架---材料工具准备---弹线定位---打膨胀螺栓、固定吊架及支架安装---线槽桥架安装---保护接地安装---槽内配线---绝缘摇测。
（2）质量要求
a．电缆托盘安装前应检查质量是否符合设计要求。
b．电缆桥架水平敷设时应按负荷曲线选取最佳跨距进行支撑，跨距一般为1.8米，垂直敷设时其固定点间距不宜大于2米。
c．电缆桥架在穿过防火隔墙及防火楼板时，应采取防火隔离措施，在强腐蚀，潮湿场所电缆桥架，托盘布线应有防护措施，托盘布线时不应用黄麻外皮或有易燃外皮的电缆，慎防失火。
d．电缆桥架内的电缆应在首端，尾端，转弯及隔50米处设有注明电缆编号、型号、规格及起始点等标记牌。
e．电缆托盘，梯架水平敷设时的距地高度一般不宜低于2.5米，垂直敷设时不低于1.8米。低于上述高度时应加金属盖板保护，但敷设在电气专用房间（如变配电室，电气竖井，技术层）内除外。
f．电缆托盘，梯架上的电缆可无间距敷设，电缆在托盘，梯架内横断面的填充率：电力电缆应不大于40%，控制电缆应不大于50%。
g．下列不同电压不同用途的电缆不宜敷设在同一桥架上：
（1）.1KV以上和1KV以下的电缆；
（2）.应急照明和其他照明的的电缆；
（3）.强电和弱电电缆；
（4）.向一级负荷供电的双路电源电缆；
如受条件限制安装在同一层桥架上时，应用隔板隔开。
h．电缆托盘，梯架与一般工艺管道平行或交叉时其最小净距规定：
平行净距（m） 0.40 交叉净距（m） 0.50
i．电缆托盘，梯架与热力管道平行或交叉时其最小净距规定：
有保温层时，平行净距(m) 0.50 交叉净距(m) 0.50
无保温层时，平行净距(m) 1.00 交叉净距(m) 1.00
j．金属桥架，托盘内敷设导线或电缆不应有接头，接头应在接线箱内进行。
k．电缆托盘应横平竖直，接口平整牢固，无扭曲变形，电缆托盘的各种弯的倍数，应符合规范要求。
l．桥架，托盘连接应成一体，每个螺丝应放弹簧垫，达到螺丝不松动，如与地线排连接，应在电缆托盘上打眼，用铜线鼻子连接。
8． 灯具安装质量要求：
a． 本工程的灯具型号，定货时须同使用单位，设计单位落实后，如有变动须原设计同意后并立即办理变更洽商，定货后，中途不得变更。组装成套的灯具应附件齐全，配线合理，现场不得进行二次加工预制。
b． 在2.4m以下的灯具的金属外壳均应可靠接地。灯具重量超过3Kg 时，应固定在预埋的吊钩或螺栓上，其直径不得小于8mm。
c．灯具安装位置应符合设计要求，平整牢固，外观清洁美观，绝缘良好，维修方便。成排灯具应横平竖直，偏差不得超过规范。
d．灯具的各种金属构件均应进行防腐处理，未做防腐处理灯架须涂樟丹油两道，油漆两道。
e．灯具安装灯口芯应为相线。
F. 灯具的固定牢固可靠，不使用木楔。每个灯具固定用螺钉或螺栓不少于2个；当绝缘台直径在75mm及以下时，采用1个螺栓或螺钉固定。
g. 当钢管做灯杆时，钢管内径不应小于10mm，钢管厚度不应小于1.5mm。
h.疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙上，不宜安装的部位可安装在上部。
i.疏散照明线路采用耐火电线、电缆，暗敷保护层厚度不小于30mm。电线采用额定电压不低于750V的铜芯绝缘电线。
J.人防层内的灯具采用吊链安装。
9、 面板安装：
本工程采用普通型开关面板，地下室应急电源灯采用单联单控开关，首层及以上采用延时开关暗装。住宅部分：室内插座为五孔安全型插座，安装高度为0.3m，空调插座为16A三孔安全插座，厨房设有排气扇插座，标高为2.0m，厨房专用插座安装高度为1.14m，及冰箱插座1.8m安装，卫生间设有排气扇插座及三孔防溅插座，开关住宅部分有三联单控，二联单控，单联单控安装，高度为1.4m。以上插座安装注意与水暖暖立片核实位置，预防设置重叠，造成返工。
质量要求:
a．开关，插座的标高位置应符合图纸要求，安装牢固，坐标位置准确。开关不应安装在单扇门后。
b．开关安装时，各开关方向开启应一致，开关必须断相线。
c．同一室内的插座高度相差不超过5mm，相邻成排插座高度相差不超过2mm，各房间内的插座，开关安装相差不应大于5mm，开关，插座安装的偏差在设计标高+5mm，不应有负偏差。
d．插座接线的相序应正确（左零右火中接地），开关，插座连接的导线宜在其圆孔接线端子折回头压接（孔径允许压线时）。
e．为了保证安全和使用功能，在配电回路的各种导线连接，均不得在开关，插座的接线端子处以套接压接方式连接其他支路。
f．开关，插座安装面板紧贴墙面，在同一场所内的开关，插座标高应一致，盒内清洁，面板美观。
10．防雷接地：
（1）工艺流程
防雷接地：材料准备---工具准备---焊接自然接地体---焊接设计指定引下柱主筋与地板自然接地体焊成通路---由柱筋焊出等电位接地扁钢与进户管、重复接地板作电器连接---由引下柱筋焊出设计指定测试点镀锌扁钢---由引下柱筋与等电位接地扁钢焊接----十层焊接均压环和金属门窗等电位焊接---将引下线柱筋用12圆钢过度到女儿墙上等待与避雷网焊接。
避雷网安装：材料准备---工具准备---冷拉镀锌钢筋---断钢筋---避雷网弹线---测位放墩---大避雷卡子眼---稳定卡子---运镀锌钢筋---卡镀锌钢筋---予制加强筋---焊接钢筋---焊口刷漆---避雷网调直---刷银粉。
(2)质量要求
a．使用的材料，规格，质量应符合设计要求，接地装置的接地电阻必须符合设计要求。
b．接至电气设备，器具和可拆卸的其他非带电金属部件接地的分支线，必须直接与接地干线相连接，严禁串连连接。
c．避雷网接地线明装时要求平直，牢固，固定点间距均匀。平，直度每2m检查段允许偏差3/1000，全长不超过10mm 。
d．连接的焊缝平整，饱满，无明显气孔，咬肉等缺陷。螺栓连接紧密，牢固，有防松措施。
e．焊接搭接倍数：扁钢搭接应大于两倍，最少三面施焊；圆钢搭接应大于6倍，两面施焊；圆钢与扁钢搭接应大于6倍，两面施焊。焊点必须作防腐处理。
f． 防雷接地线在通过门口人行道时应做防止伤害人身安全的处理。
h．防雷接地引入建筑物口（测试点盒，断接卡子）应做明显标志，白色底漆黑色标记。
i．接地体的顶端埋入地下深度不小于0.6 m。
11． 防报警系统由我方预留予埋，消防专业进行设备安装调试。预留予埋要求：
a.楼上设置消火栓回路进入竖井消防端子箱，该箱距地1.72m，明装，后经消防线槽配至消防控制室。
b．消防广播为吸顶安装，手动报警安装高度1.4m，消火栓起泵按扭、消防箱内火灾报警电话安装高度1.4m，感烟、感温探测器吸顶安装，监视模块安装高度2.2m，大型设备控制模块集中在模块箱内安装，防火卷帘门及防火阀等控制模块安装高度2.2m，水流指示预留在顶板内设接线盒。
12.楼宇自动</p>
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
