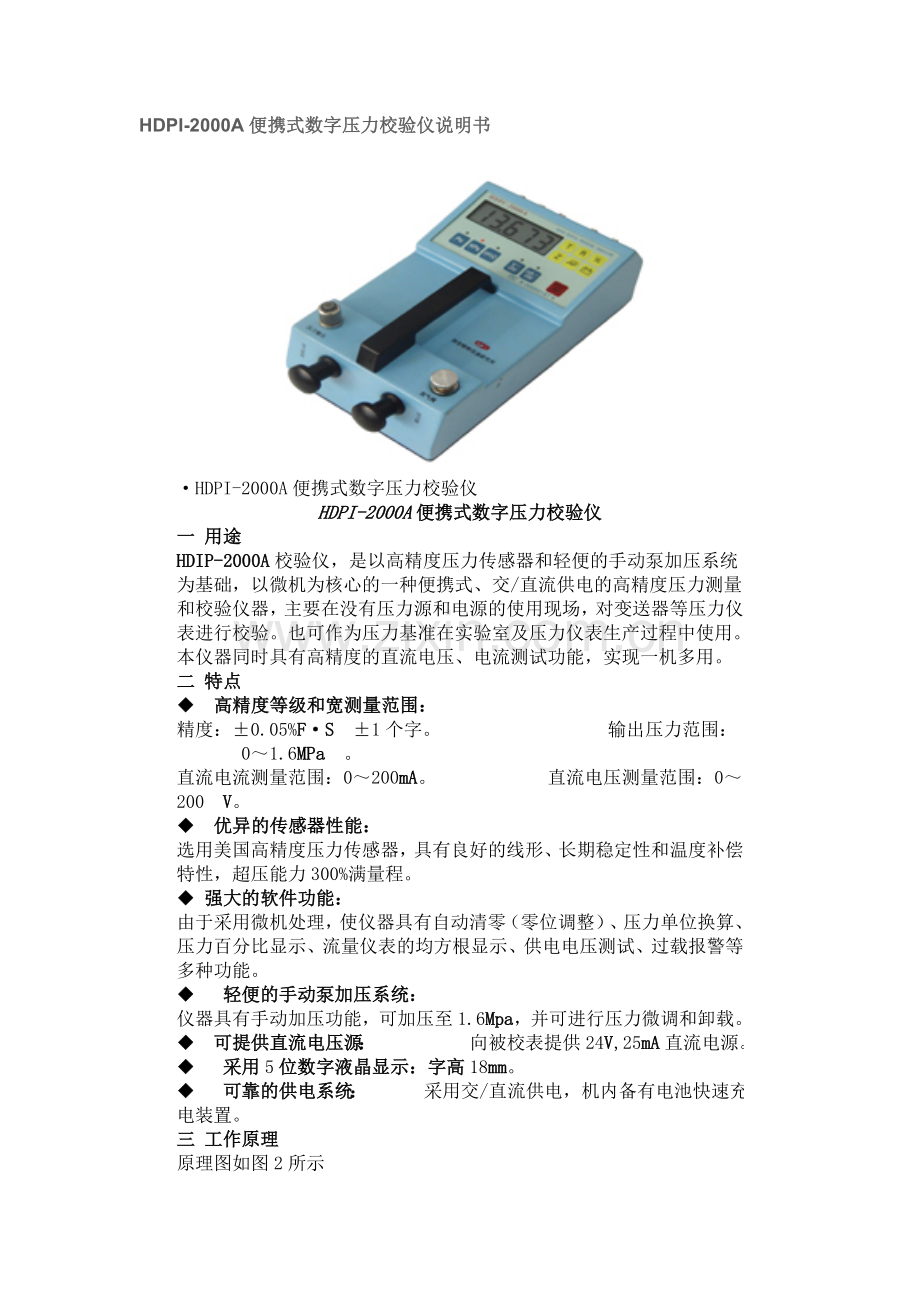

HDPI-2000A便携式数字压力校验仪说明书

·HDPI-2000A便携式数字压力校验仪
HDPI-2000A便携式数字压力校验仪
一 用途
HDIP-2000A校验仪，是以高精度压力传感器和轻便的手动泵加压系统为基础，以微机为核心的一种便携式、交/直流供电的高精度压力测量和校验仪器，主要在没有压力源和电源的使用现场，对变送器等压力仪表进行校验。也可作为压力基准在实验室及压力仪表生产过程中使用。
本仪器同时具有高精度的直流电压、电流测试功能，实现一机多用。
二 特点
◆ 高精度等级和宽测量范围：
精度：±0.05%F·S ±1个字。         输出压力范围：    0～1.6MPa 。
直流电流测量范围：0～200mA。      直流电压测量范围：0～200 V。
◆ 优异的传感器性能：
选用美国高精度压力传感器，具有良好的线形、长期稳定性和温度补偿特性，超压能力300%满量程。
◆ 强大的软件功能：
由于采用微机处理，使仪器具有自动清零（零位调整）、压力单位换算、压力百分比显示、流量仪表的均方根显示、供电电压测试、过载报警等多种功能。
◆  轻便的手动泵加压系统：
仪器具有手动加压功能，可加压至1.6Mpa，并可进行压力微调和卸载。
◆ 可提供直流电压源：     向被校表提供24V,25mA直流电源。
◆  采用5位数字液晶显示：字高18mm。
◆  可靠的供电系统：   采用交/直流供电，机内备有电池快速充电装置。
三 工作原理
原理图如图2所示
◆  压力仪表的校验：
通过手动泵加压系统，将压力信号传送给被校表，压力传感器也同时接收到等值的压力信号，压力传感器将压力信号转换为电信号，微处理机控制多路转换开关，将此模拟信号传递给A/D变换器，转换为数字信号，通过微机处理，使显示器显示出相应的压力值。有按键控制，微机处理使仪器实现压力单位换算、压力百分比显示、流量均方根显示、零位调整、超压报警等多种功能。
◆  直流电压、电流的测量：
被测电压、电流输入后，经精密分压器或分流器衰减，再经低漂移运算放大器放大，送至多路转换开关，微机控制，自动量程切换，提高了分辨率，使显示器精确的显示出被测电压或电流值。

                       图2   原理框图
四 主要技术指标
◆  压力测量范围：0 ——1.6MPa
标准测量范围见表1
 压力单位
 ＫＰa
 mH2O
 PSi
1151 变送器具
 　量
　　 程
 0-10
 0-1
 0-2
 3E
 0-25
 0-2.5
0-5
4E
 0-40
 0-4
0-15
5E
 0-60
 0-6
0-30
6E
 0-100
0-10
0-50
7E
 0-160
0-16
0-100
8E
 0-200
0-20
0-250
9E
 0-250
 0-25

0E
 0-400
0-40

 0-600
 0-60

 0-1000
0-100

 0-1600
 0-160

◆  压力测量精度等级：
0.1%F·S ±1个字               0.05%F·S ±1个字
◆  密封性：
开机加压后，从第6分钟开始计算，5分钟内，压力下降值不大于量程的1%（国标GB6863-86《活塞式压力计》中规定为5%）。
◆  直流电压测量范围：
0—200V　　　分两档，自动量程切换          0—20V      0—200V
精度等级：0.05%F·S ±1个字                输入电阻：2MΩ
◆  直流电流测量：
0—200mA　　　分两档，自动量程切换           0—20mA      0—200mA
精度等级：0.05%F·S ±1个字                  输入电阻：＜11Ω
◆  向被校仪表提供电流：        24V DC±5%   25mA
◆  供电电源：
直流：内设9.6V蓄电池，连续工作时间可达5小时，具有快速充电装置，并设有电池电压检测功能。
交流：200V市电。
◆  超压报警：       当仪器所施加的压力超过量程的1.5倍时，仪器发出报警声。
◆  使用条件：
保证精度的环境温度   20±2℃         使用环境温度   0—50℃
环境湿度    ＜80%RH            通电预热时间   20分钟
◆  显示：   5位LCD显示，字高18mm
◆  外型尺寸：   245×140×90 mm(长×宽×高)
◆  重量：约3.5kg
五 使用方法

  面板说明见图3

                             图三 面板说明
后板说明见图4

                              图4 后板说明

◆  各键功能：
·  开关键（on/off）:电源的“开”、“关”转换。
· 三种压力单位键（KPa，Psi，mH2O）：压力单位转换。按下某一键，显示该单位压力值。
· 电压键（V…）:按下此键后，显示被测直流电压值。
·  电压键（mA…）:按下此键后，显示被测直流电流值。
·  清零键（Z）：对电压、电流、压力等被测参数由于温度、引线或各种干扰引起的零点漂移进行清除或设置零点。
·  量程百分比键（%）：按下此键后，显示某点的测量压力值占满量程压力值的百分比。
·  流量均方根键（√ΔP）：按下此键后，把量程内某一压力值转换成流量的百分数显示。
·  真值键（T）：此键是针对清零键而设，按下此键后，恢复显示被测量的真实值。
·  复位键（R）：按下此键后，仪器返回到初始状态（显示“00000”）。
· 电池状态键（     ）：按下此键后，显示电池内部电压值
◆  压力仪表的校验：
○  一般压力仪表的校验：
·  首先检查被校表的压力量程是否与本仪器的测量范围相对应，如果两个量程相接近，则校验精度可以保证，超过本仪器的量程时不能使用。
·  用压力接头将仪器的压力输出接口与被校仪表连接，然后按下列步骤操作：
  ａ  打开释放阀。
  ｂ  按下开关键，仪器显示“00000”。
  ｃ  选择压力单位，按下相应的压力键（需清零时，按下清零键）。
  ｄ  关闭释放阀，用手动加压泵加压，当接近校验值时，可用微调阀精确定值，仪器显示其压力值。将被校表显示值与仪器显示值进行比较，即可实现校验。
○  压力变送器的校验：
·  以1151变送器为例，按图5连接好测试电路及气源、电源，操作步骤如下：
  ａ  压力校验步骤同压力仪表校验中一般压力表校验。
  ｂ  变送器输出电流测量，在任一压力测量点，按下电流键，这时仪器显
示的是变送器在该点的输出电流值。
○  压力百分比显示：
· 压力校验时：
  ａ  按下相应单位的压力键，将压力加至被校表满量程压力值。
ｂ  按下百分比键，将满量程压力值输入仪器，此时仪器显示“100P”（压
力的百分数）。
  ｃ  在量程范围内改变压力值，在不按其它键的情况下，本仪器始终显示该点压力值占满量程压力值的百分比。
  ｄ  校验过程中，欲要显示真实压力值，按下压力键，则仪器显示其相应的压力值。
  ｅ  校验过程中，欲要显示电流值，按下电流键，则仪器显示其相应的电流值。
 ○  流量仪表的校验：
 · 连接方法通上。
 ａ  按下相应单位的压力键，将压力加至被校仪表满量程压力值。
 ｂ  按下电流键，将满量程压力值输入仪器，并换算成流量的百分数显示，此时本仪器显示“100L”（流量的百分数）。
 ｃ  在量程范围内改变压力值，在不按其它键的情况下，本仪器始终按压力值换算成流量的百分数显示。
 ｄ  校验过程中，欲要显示真实压力值，按下压力键，则仪器显示其相应的压力值。
 ｅ  校验过程中，欲要显示电流值，按下电流键，则仪器显示其相应的电流值。
○  超压报警：
· 当所加压力超过量程的1.5倍时，仪器发出报警声音，此时应调节压力微调或释放阀卸压至允许压力。
◆  直流电压的测量 .：
将被测电压信号连接至仪器的电压测量端子，按下电压键，仪器显示被测电压值。最大输入电压200V。
◆  直流电流的测量：
将被测电流信号连接至仪器的电压测量端子，按下电流键，仪器显示被测电流值。最大输入电流200mA。
◆  电池电压显示：
当仪器连续工作5-6小时或显示异常时，应检测内部电池电压，这时按下电池测量键，仪器显示内部电池电压值，如果低于9.6伏，应向仪器内电池充电。
 ◆  供电方式选择：
     ａ  交流供电：将本仪器专用充电器的输出插头插入仪器的电源插孔，将
         源选择开关拨至“交流”档，接通市电。
     ｂ  直流供电：将电源选择开关拨至“直流”档。
 ◆  充电方法：
     将专用充电器的输出插头插入仪器的电源插孔，将电源选择开关拨至“充电”档，接通市电。充电指示灯持续发光，表示大电流充电状态；充电指示灯间断发光，表示涓流充电状态；充电指示灯熄灭，表示充电结束（一般充电时间约2小时）。

图5 校验连接图

 六 验收、保管与维修
 ◆  验收
     随机附件
产品合格证     1份                   使用说明书     1本
专用充电器     1套                   压力快速接头   1付
1/4NPT、1/2NPT接头  2个      测试棒         2付
仪器箱         1个
 ·  特性验收：按主要特性指标规定验收
◆    保管
开箱后的仪表，应存放在下述环境条件下：
环境温度：0—50℃
相对湿度：＜80%RH
空气中不应含有腐蚀性介质
◆    维护
· HDIP-2000A系高精度仪器仪表，除应遵守一般电子产品使用注意事项外，还应注意下列事项：
   ａ  仪器应定期送到计量部门计量，以确保使用精度。
   ｂ  仪器使用结束，应关闭电源，打开释放阀，再次使用前应先检查电源电压。
◆  保修期
    用户在遵守使用和保管规则的条件下，仪表自出厂之日起保修期为18个月。
七 订货须知
◆  订货时应注明：
1    型号             2  精度等级        3    测量范围
附录
◆  常用压力单位换算

      单位
  Pa=N/m2

     atm
     mmHg
Torr
mmH2O
 =Kgf/ m2
Kgf/ m2
  (at)

bar

Psi
帕斯卡(Pa)
1
9.869×10-6≈10-5
7.500×10-3
0.102≈10-1
1.02×10-5≈10-5
10-5
1.45×10-4
标准大气压(atm)
1.01325×105
1
760
1.033×104
1.033≈1
1.013≈1
14.706
毫米汞柱(mmHg)
1.33322×102
1.316×10-3
1
13.60
1.36×10-3
1.333×10-3
1.933×10-2
毫米水柱(mmH2O)
9.80665×104≈105
7.36×
10-2
1
0.9997×10-4
9.80375×10-5≈10-4
1.422×10-4
1.422×10-3
千克力/厘米2（工程大气压）(at)
9.80665×104≈105
0.968≈1
736
104
1
0.980665≈1
14.217
巴(bar)
105
0.98665≈1
750
0.02××104≈104
1.02≈1
1
14.5
磅/英寸2(psi)
6.895×103
6.8×10-2
51.715
7.039×102
7.031×10-2
6.895×10-2
1
常用压力单位换算
