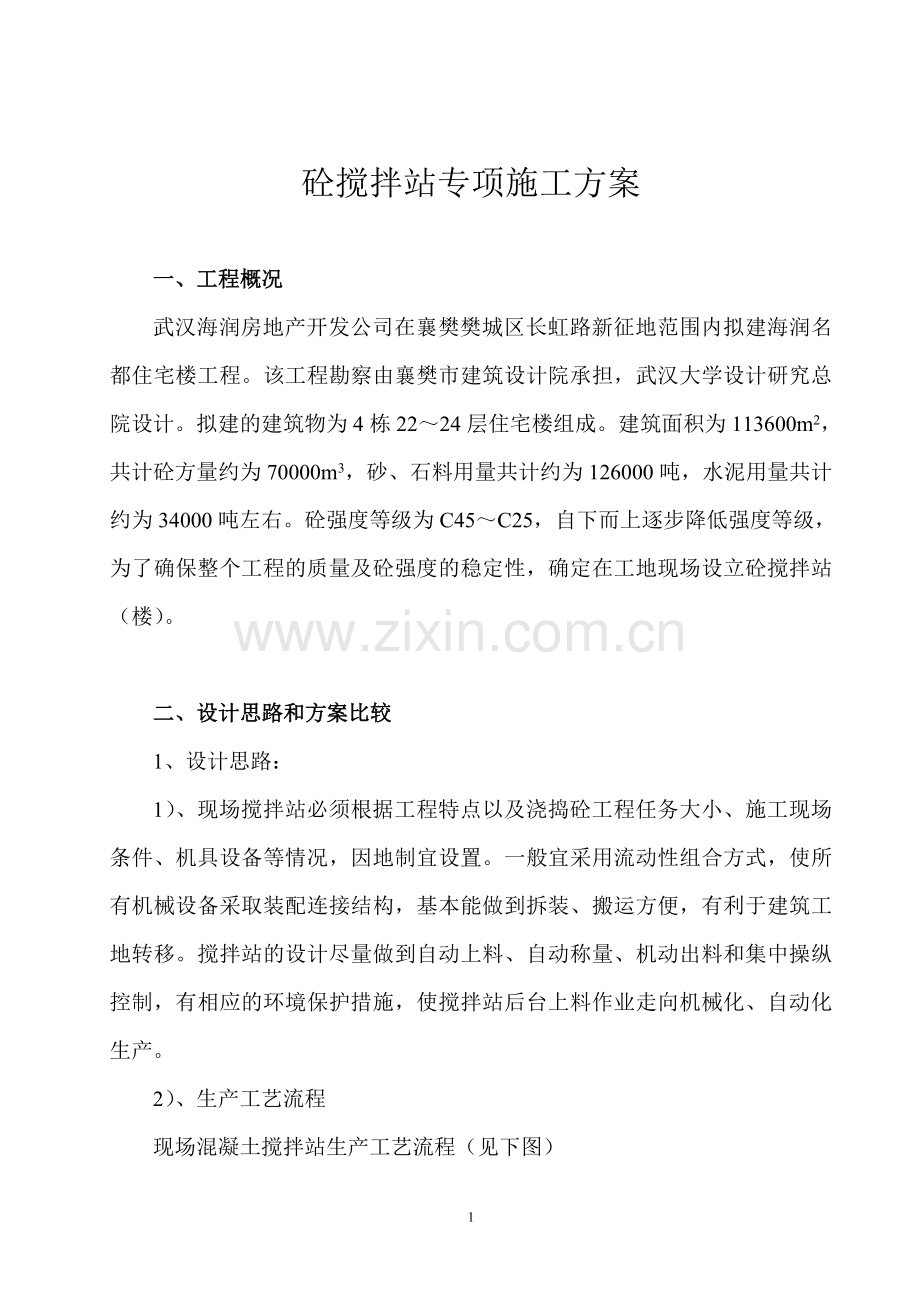

砼搅拌站专项施工方案

一、工程概况
武汉海润房地产开发公司在襄樊樊城区长虹路新征地范围内拟建海润名都住宅楼工程。该工程勘察由襄樊市建筑设计院承担，武汉大学设计研究总院设计。拟建的建筑物为4栋22～24层住宅楼组成。建筑面积为113600m2，共计砼方量约为70000m3，砂、石料用量共计约为126000吨，水泥用量共计约为34000吨左右。砼强度等级为C45～C25，自下而上逐步降低强度等级，为了确保整个工程的质量及砼强度的稳定性，确定在工地现场设立砼搅拌站（楼）。

二、设计思路和方案比较
1、设计思路：
1）、现场搅拌站必须根据工程特点以及浇捣砼工程任务大小、施工现场条件、机具设备等情况，因地制宜设置。一般宜采用流动性组合方式，使所有机械设备采取装配连接结构，基本能做到拆装、搬运方便，有利于建筑工地转移。搅拌站的设计尽量做到自动上料、自动称量、机动出料和集中操纵控制，有相应的环境保护措施，使搅拌站后台上料作业走向机械化、自动化生产。
2）、生产工艺流程
现场混凝土搅拌站生产工艺流程（见下图）

外加剂
配 料
定 量
自 动
水
（水箱）
定 量
量 杯
石 子
堆放场
石 子
贮料斗
石 子
计量斗
散装水泥
卸 料 车
散 装
水泥罐
水 泥
计量斗
提升
（上料斗提升机）
出 料
（输送泵）
（吊 斗）
搅 拌
（搅拌机规格台数）
（根据产量设量）

汇
总
斗
黄 砂
堆放场
黄 砂
贮料斗
黄 砂
计量斗

现场混凝土搅拌站生产工艺流程示意图
2、主要设备组成
1）、装运提升部分
① 砂石。砂厂提运机具的选用（见下表），选用0.5m3转载机送料。
② 水泥。使用散装水泥时，由散装水泥专用车运至工地，用自动气泵或空压机将水泥吹入水泥罐（仓）内。小型工地亦可将散装水泥倒入设置在地面下的金属贮料柜或储放在简易砖砌水泥箱内，用链斗式或螺旋式提升器提升到计量斗。
2）、贮存部分
① 砂石贮料斗：宜分别架立，贮料斗容量一般在3.6m2左右，贮料斗应做成三面带斜坡的漏斗式，其斜度木制的不小于55°，金属制不小于500，料斗转角处应适当做成圆弧形，以利砂、石尽快自由落入计量斗。斗门采用合页开闭装置。砂贮料斗宜考虑加装小型振动设备，以解决由于砂含水量大而经常可能发生的下料困难。
② 水泥贮罐：宜架设在搅拌机的上部，有利于垂直下料至水泥计量斗，否则应在水泥贮罐出口设置水平螺旋输送管，并通过行程开关控制。水泥贮罐采用倒圆锥形大罐，容量一般宜为50～100t，锥形斗部分应做成60°夹角。为使水泥能不断松动并通畅落入螺旋管孔道内，宜在锥斗侧部安装搅动设备。
砂石提运机具选用参考表
项 目
适应范围与说明
粒 铲
场地宽敞时，砂石堆放部位两旁用挡板构成扇形平面，底部做成斜坡，砂石的铲运采用索式拉铲，通过卷扬系统带动拉铲，把砂厂材料输送到贮料斗。拉铲容量0.3～0.4m3
抓 斗
场地狭小时，上料采用桥吊或龙门吊抓斗将砂石材料送至贮料斗或料仓。抓斗容0.7m3
皮带运输 机
场地宽敞时，砂石也可以用多节皮带运输机连续输送至贮料斗
铲车、转载 机
当搅拌站平面布置受限制时，宜选用铲车或转载机交砂、石装上轻便翻斗车做短距离运输，运至提升斗提升倒入贮料斗，如有效高度足够时，则由铲车或装载机直接将料送进贮料斗
3）、计量装置
利用杠杆原理进行计量。杠杆一端为称量斗，另一端为平衡箱，平衡箱内的配重随称量值要求而定。当进料达到设计数量时，秤秆上升碰到行程开关即切断电源，同时关闭贮料斗门。砂、石、水泥分别计量，达到计量准确。
4）、搅拌部分
搅拌机的规格和数量，可根据混凝土计划产量和进度要求，并结合设备条件的可能来确定，按搅拌站平面布置设置1台或数台，排成为一列式和放射式。为了充分发挥搅拌机效能，可采用双阶式工艺流程，即在出料口下设混凝土贮料斗。搅拌机上料斗沿轨道下滑，可用碰撞方法使计量斗门或汇总斗门自动打开，砂、石、水泥同时进入上料斗内。
3、方案比较
1）、装配式搅拌站
此搅拌站上料采用拉铲。其特点是采用型钢和钢板制成的装配结构，装拆比较方便，便于转运，既适用于施工现场，也适合于固定的集中搅拌站，供应一定范围内的零星分散工地所需要的混凝土。砂、石水泥都能自动控制称量，自动下料，组成一条联动线。操作简便，称量准确。本装置设有水泥贮存箱和螺旋输送器，散装和包装水泥均可使用。其中不足之处是砂、石堆放还需要辅以推土机送料。砂石材料由装载机装入贮料斗内，散装水泥从贮料仓通过螺旋输送器和简易斗式提升机运送到上贮料斗内。由贮料斗到计量斗到搅拌机的过程 和设施同前。这套联动线可同时供2台400L混凝土搅拌机使用，全部操作人员只需5～6人，每台班搅拌80～100m3混凝土，可满足一般现场需要。
2）、简易移动式搅拌站
此搅拌站由400L自落式搅拌机1台、2.5m3砂石贮料斗各1 台、光电控制磅秤2台、电器操纵箱1只、0.5m3液压铲车1台等组成。具有占地面积小、投资少、上马快、转移灵活等优点，适用于工程分散、工期短、混凝土量不大的施工现场。
液压斗式铲车轮流向砂、石贮料斗供料，贮料斗门下设有计量斗，安装在光电控制的磅砰上，当计量斗进入规定数量的砂、石材料时，由光电控制自动切断料斗门磁铁开关，使斗门关闭。当搅拌机料斗下滑时带动砂石计量斗的钢丝绳，砂厂就自动倾入料斗。料斗提升，砂厂计量斗即恢复原状，重新开始进料、过磅、下料，由此往复实现自动化作业。全套联动线只需3人操作，即搅拌机、铲车及供应包装水泥各1人，台班产量为40m3。如在砂、石贮料斗之间增设散装水泥罐，还可减去后台供应包装水泥的运拆人员。
3）、HZD40M搅拌站
HZD40M模块式混凝土搅拌站是结合我国当前交通、水电、建筑等等建设现场砼生产的特点而开发的新一代砼搅拌站，它具有结构紧凑、占地面积小、安装快捷、移动方便、运输成本低、操作简单的特点。
主体搅拌部分采用一台EMS750/单卧轴强制式搅拌机，有独立的支架平台及维修走台。
主体部分与骨料配料部分通过提升机构连接，控制室独立组成一个有机整体，结构简单、紧凑、移动方便，适宜现场砼施工。
EMS750/单卧轴强制式搅拌机具有以下特点：
① 搅拌时间短、匀质性好，出料干净、迅速；
② 采用高效摆线针轮结构形式；
③ 专有的四重轴端密封技术，极大提高主轴的使用寿命。
计量系统采用托力多传感器，精度高，稳定性好。选用进口称量仪表，数字显示，清晰稳定，传感器具有不平衡补偿功能，消除了传感器吊点不平衡引起的偏差。还具有机械振动自动稳定功能，消除因称斗机械振动引起的数字波动，重量的采样速度可达200次/秒。
搅拌站按照《GB10171～10172—1988》标准设计。

HZD40M混凝土搅拌站主要技术性能

1
理论生产率
30～35m3/h

2
搅拌主机
EMS750

电动机功率
30KW

3
水泥仓储能力
3×100吨

4
螺旋输送机
LSY200

电动机功率
7.5～11KW

5
配料机
HPT1200E

6
提升机构
电动机功率7.5KW

7
称量装置
称量范围
精度要求

砂石秤
最大称量值2000Kg
称量精度±2%

水泥称
最大称量值500Kg
称量精度±1%

水秤
最大称量值300Kg
称量精度±1%

添加剂秤
最大称量值20Kg
称量精度±1%
三、搅拌站设备的选定
通过综合比较，以及三个方案的优缺点，再根据本工程浇捣砼工程任务的特点，确定选用HZD40M搅拌站，为本工程的搅拌站（楼）。
四、搅拌站平面布置及砂石料等材料的堆放场地
见后附图
五、搅拌站基础设计施工及安装
1、搅拌站基础平面布置图：附后
2、基础承载力的验算
荷载取值：满载时筒仓重107吨
单位换算： FK = 107×9.80 = 1048.6KN
砼基础自重： GK =（3.05×3.05×1.5+1.00×1.00×0.60×4）×2.5
= 16.35×2.5 = 40.875×9.8 = 400.58KN
总荷载：1048.60+400.58 = 1449.18KN
PK = FK+GK = 1449.18 = 1449.18 = 155.83kn/m2
A 3.05×3.05 9.03
地基持力层取③粘土层，承载力特征值为290Kpa
Pk = 155.83Kpa ＜ 290Kpa
∴ 地基满足承载力的要求。
3、技术要求
a. 此地基图经过设计计算，图中尺寸单位为mm.
b. 结合工程土壤、天气状况会同建筑有关技术人员决定地基深度.并指导施工。
c. 满载时筒仓约重107t。
d. 序号1、2、3上表平面调到同一面,罐浆前后均测各平面误差不超过3mm。
e. 序号3板与序号4钢筋序号8槽钢周边接触处周边都全焊接好,按图所示要求焊接。
f. 各钢筋接触处都焊接好,闭封圈重叠长度大于200mm,接触处全焊。按图放样施工。
g. 地基要求设置避雷装置.
h. 地基用钢材φ为一级钢Φ为二级钢，序号1、2按照图纸制作加工。
i. 建议水池位置尽量靠近机架;水坑作排水用(用泵抽).
j. 必须设置避雷装置,请与当地气象部门联系制作及验收.所有设备(主体,筒仓,配料机,控制室)均应可靠接地,具体要求:利用基础钢筋作接地线,另加设多条角钢(L50x50x5x1500)打入地下,用φ14镀锌圆钢(接地连接线,约150)与基础钢筋和角钢焊成一个接地网(焊接长度不小于钢筋直径的6倍),再从接地网引出接地极各设备金属部件相连接,实测对地电阻不大于4欧. 接地引出线(φ14镀锌圆钢)高出设备基础面200mm. 接地连接线埋入地下200mm.
4、基础结构及大样图：附后
5、设备制作及安装

HZD40M搅拌站系统设备一览表

项目名称
/型号
组成部件
数量
产地或品牌
名 称
规 格
整体钢结构
主体框架
泵送高度
1
韶关新宇
附属楼梯
搅拌平台
EMS750单卧轴强制式搅拌机
主电机
30W
1
减速机：无锡金辉
浓油泵：南京贝奇尔
气缸：山耐斯
浓油泵
气动开门系统
触摸屏电控系统
称量配料仪表

1
配料仪表：托力多
PLC：西门子
交流接触器等：施耐德
触摸屏输入系统：西门子
PLC
CPU226
按钮、指示灯
XB2系列
交流接触器
LC1-D系列
触摸屏参数输入系统
TP7
低压断路器

项目名称
/型号
组成部件
数量
产地或品牌
名 称
规 格
骨料计量系统
（HPJ1200E）
传感器

1
三仓配料机
电子秤
皮带机
储料仓
钢结构
骨料提升机构
钢结构等

1
电机制动
提升斗
制动电机
各种限位装置
导轨
粉料计量系统
成量斗、机架

1
电子计量
传感器

水路系统
水泵、管路

1
电子计量
传感器

斗体

供气系统
空压机

1
空压机：广东
油水分离器等：肇庆
管路及配件

油水分离器

尼龙管及接头

控制室
配铝合金门窗、空调
1

添加剂称
外加剂泵
TCD20/40
1
韶关新宇
管路

螺旋输送机
LSY200A
万向接头
3
韶关新宇
100t筒仓附件
料位器

3
除尘器：ELBA技术
破拱装置：ELBA技术
料位器：意大利
除尘器

破拱装置

蝶阀（手动）

正常/生产
储料筒仓安装
粉量计量系统
安装
整机运作调试
控制室安装
出料斗安装
骨料配料及计量系统安装
外加剂添加
系统及计量储料筒仓安装
水泥系统安装
水泥及粉煤灰
进料安装
骨料提升
机构安装
进料斗安装
搅拌站安装
搅拌站设备均由生产厂家实现模块化设计生产完成。储料筒仓待基础施工完成后达到一定的强度，从厂里直接拉至工地现场用吊机将筒仓就位安装完成。储料筒仓安装完成后进行搅拌台的安装，吊机配合进行。具体工艺流程如下图：
