职工餐厅及澡堂联建工程输水管道改线施工方案(最终版).doc

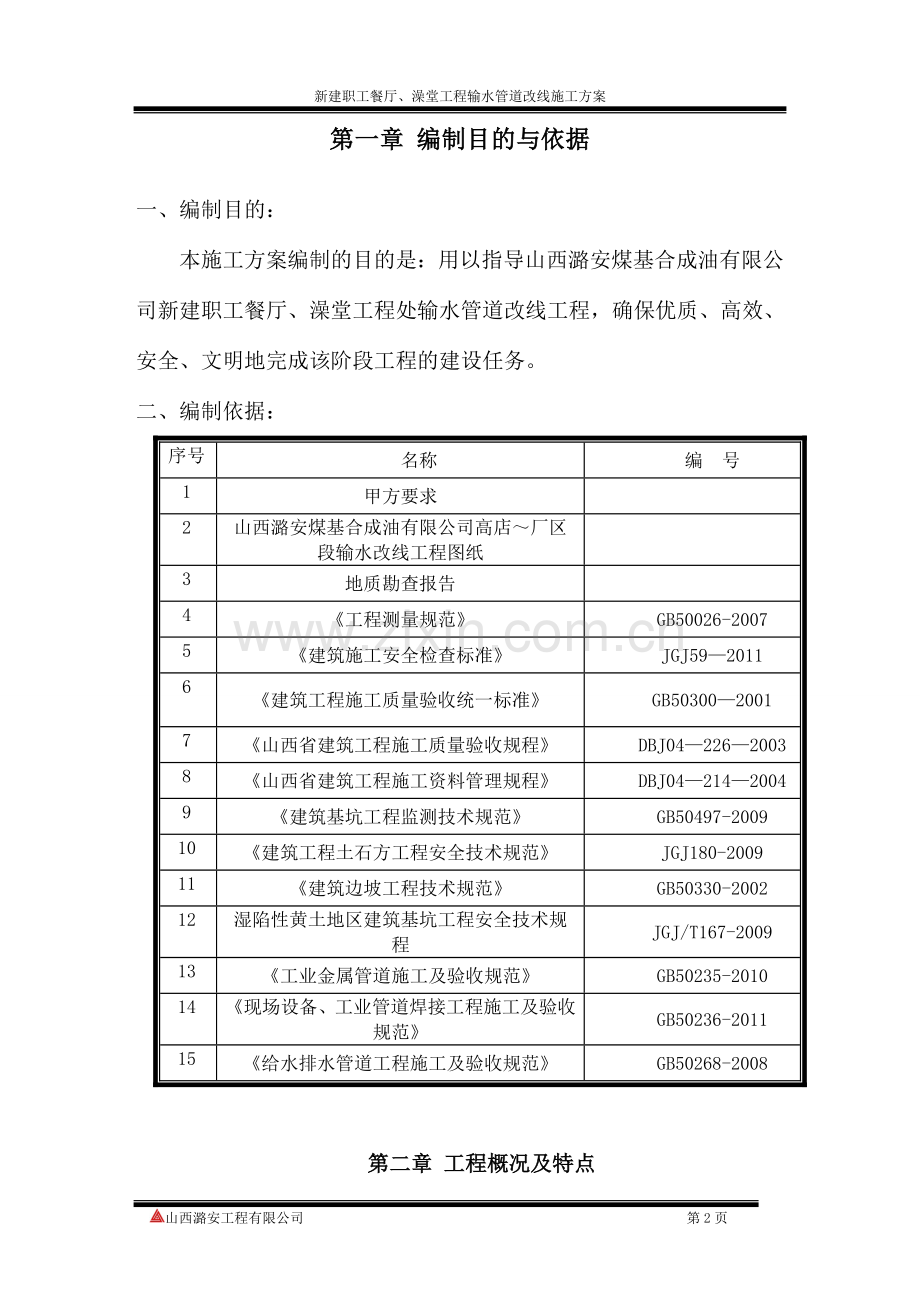

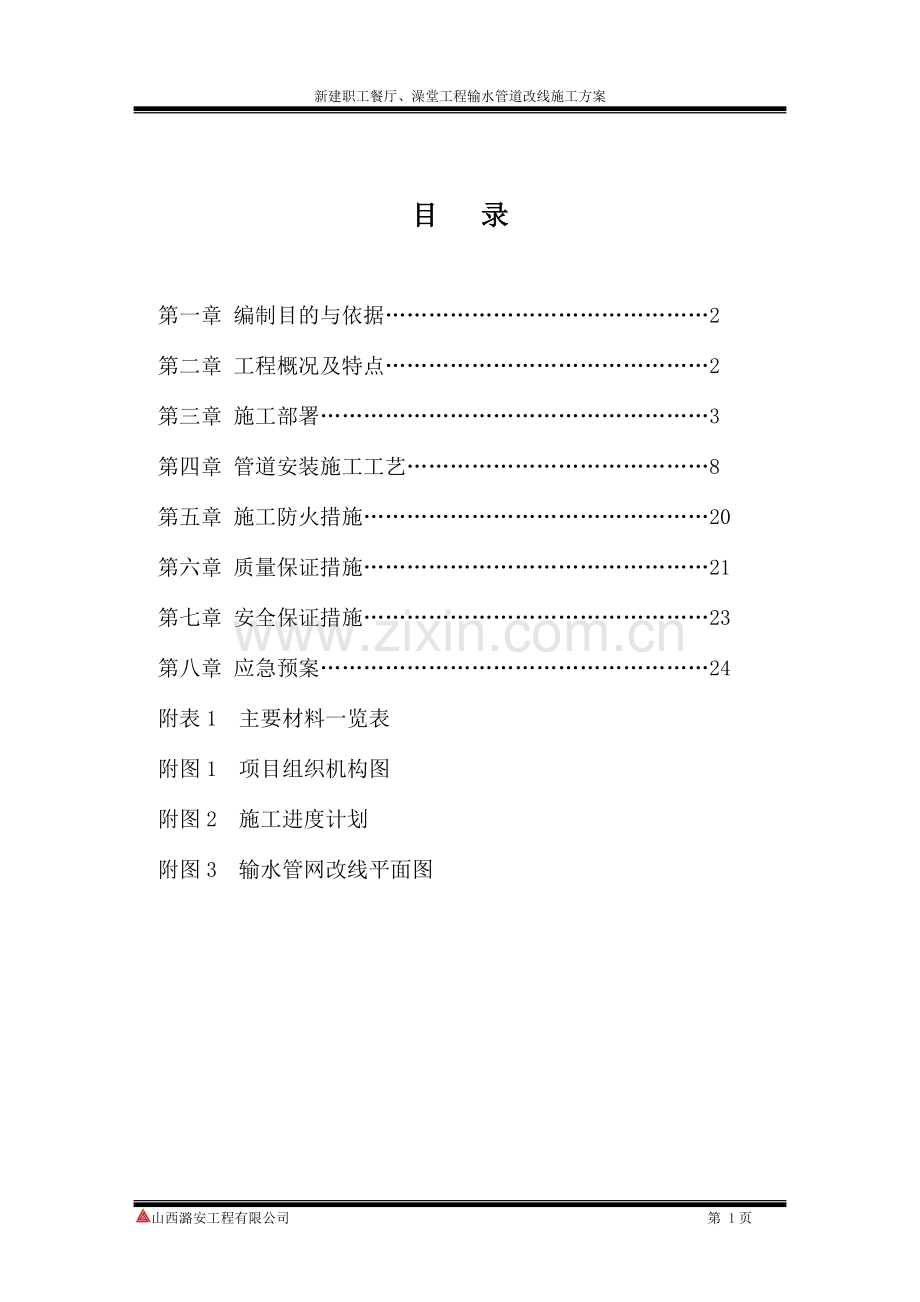

新建职工餐厅、澡堂工程输水管道改线施工方案目 录第一章 编制目的与依据2 第二章 工程概况及特点2 第三章 施工部署3 第四章 管道安装施工工艺8 第五章 施工防火措施20 第六章 质量保证措施21 第七章 安全保证措施23 第八章 应急预案24 附表1 主要材料一览表 附图1 项目组织机构图 附图2 施工进度计划 附图3 输水管网改线平面图第一章 编制目的与依据一、编制目的：本施工方案编制的目的是：用以指导山西潞安煤基合成油有限公司新建职工餐厅、澡堂工程处输水管道改线工程，确保优质、高效、安全、文明地完成该阶段工程的建设任务。 二、编制依据： 序号名称编 号1甲方要求2山西潞安煤基合成油有限公司高店厂区段输水改线工程图纸3地质勘查报告4工程测量规范GB50026-20075建筑施工安全检查标准JGJ5920116建筑工程施工质量验收统一标准GB5030020017山西省建筑工程施工质量验收规程DBJ0422620038山西省建筑工程施工资料管理规程DBJ0421420049建筑基坑工程监测技术规范GB50497-200910建筑工程土石方工程安全技术规范JGJ180-200911建筑边坡工程技术规范GB50330-200212湿陷性黄土地区建筑基坑工程安全技术规程JGJ/T167-200913工业金属管道施工及验收规范GB50235-201014现场设备、工业管道焊接工程施工及验收规范GB50236-201115给水排水管道工程施工及验收规范GB50268-2008第二章 工程概况及特点一、工程概况： 本工程为山西潞安煤基合成油有限公司新建职工餐厅、澡堂工程处输水管道改线工程，建设单位为山西潞安煤基合成油有限公司，施工地点在山西潞安煤基合成油有限公司生活区内。工程主要内容为对新建职工餐厅、澡堂工程处输水管道进行改线施工，原有管道为DN600两根PE供水管道，现改为DN600两根无缝钢管供水管道，双管管中心间距为2.5m，其中施工内容包括：输水管道管沟的开挖、检查井的施工、管道的防腐处理、安装、焊接、试压、输水管道管沟回填等。（2）材料选用：本工程所改输水管道部分均采用Q235A无缝钢管制作。三、工程特点： 1、工期紧：输水管道施工根据计划，从施工到完成验收共计20日历天，所以必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工； 2、本工程构件布置必须分类就近堆放，尽量减少材料的二次搬运，同时须合理安排起重机行走路线，以提高工效，在输水管道施工过程中，须做好施工安全措施。 第三章 施工部署一、实施目标 为充分发挥企业优势，科学组织施工作业，我们将选派高素质的项目经理及工程技术管理人员。按项目法施工管理，严格执行ISO9000质量管理体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下目标:（1）质量等级：合格； （2）工期目标：输水管道安装施工工期20日历天； （3）安全文明施工：采取有效措施，杜绝工伤、死亡及一切火灾事故的发生； （4）科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化管理技术。 二、施工准备工作1、原材料供应阶段： （1） 根据经建设单位审核的施工图纸要求积极采购原材料，所有原材料的供应必须符合ISO9000质量管理体系要求； （2） 所有采购材料必须具有原材料合格证明文件。 2、制作运输阶段： （1）输水管道开始制作前，应安排相关人员进行技术交底工作。 （2）技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接材料等工作。 3、蒸汽压力管道安装阶段： （1） 材料到达工地现场前准备好装卸设备，为工程开工作好充分的机具准备； （2）组织安装力量，作好人力配备计划，精心挑选各种必需工种人员，并进行施工前安装技术及安全交底工作，并作好记录，同时贯彻落实工程质量与安全目标。 （3） 工程开工前，应作好管道焊接施工过程策划。 （4） 施工过程中，各工序相互交接时应有验收记录，并且对存在的不合格品及时进行返工返修。三、施工进度和人员：1、 施工进度计划施工工期为20天（自2014年2月22日至2014年3月13日）。（见附表）2、施工人员 由专业施工队伍组织施工，管道安装工20人，焊工4人、杂工10人。3、施工生产设备配置施工生产设备一览表序号名 称单 位数 量备 注1电焊机台42焊材烘干箱台13保温筒台44试压泵台15砂轮切割机部36压力表个17手拉葫芦个48三角支架个49坡口机套110千斤顶个311打夯机台212230挖掘机台11350装载机台11425T汽车吊台1四、安装前的准备：1、 设计图纸会审和技术交底。管道设计图纸，应由质量保证工程组织有关质量责任人员（材料、工艺、焊接、检验等责任人）对设计图纸的合法性、工艺性进行审查。监理参加确认。 2、 安装前对施工过程中所使用的机具设备和检验检测设备进行检查，确保机具设备的机械性能安全可靠，检验检测设备应在校准检定有效期内。3、 安装前对所有要安装的设备（包括设备和安全附件）进行全面检验，并做好记录。3.1现场设备开箱验收。（做好设备开箱检验记录）3.2安全附件和计量仪器，应进行校准检定并在检定有效期内。4、 安装前对所有安装材料，包括管道组成件管子、管件（弯头、三通、异径管）、法兰、垫片、螺栓、阀门、膨胀器等 、支承件（吊杆、支吊架、管吊等）以及焊接材料（焊条）进行全面检验，并做好记录。管子、管件和阀门内部应清理干净，无杂物。4.1材料复验：钢管应符合GB3087-2008低压锅炉用无缝钢管 4.2检查管道组成件、支承件和焊接材料的质量证明、合格证，其质量不小于国家标准的规定。焊条、焊丝要有烘干（温度和湿度）记录。4.3管道组成件、支承件和焊接材料的材质、规格、型号、质量应符合设计文件的规定，并按国家标准进行外观检验，不合格者不得使用。4.4管道组成件、支承件和焊接材料必须具有明显清晰的标识，并贯穿于施工过程的始终。 5、安全与消防 履行动火审批手续 配置5只8kg灭火器 划分动火和禁火区域 全天候进行防火巡检，专人监督检查 制定应急方案 第四章 管道安装施工工艺一、 管沟的开挖及回填 1、主要的施工工序 施工准备测量放线管沟开挖复测挖接口工作坑 1.1施工准备 根据本工程的具体施工条件，由于本工程原有输水管道正常运转，在不影响厂区正常生产的前提下，需对原有两根输水管道进行依次改线，先对原有第一根输水管道在厂区外的排水口防水，为防止管内有余水，在管道两端接口处挖两口4m4m4m的集水井，用四台消防水泵（3.5KW）将水抽自集水井内(消防水带按400m计)，以方便管道安装施工。施工设备：25t汽车式起重机一台（卸、下管用）、1m3单斗挖掘机一台，推土机一台（回填土用）、冲击式打夯机两台，机械千斤顶一台。1.2复核测量放线 根据施工图纸复测管道中心线、水准点标高，设置控制桩点及水准桩点。用白灰标出管沟上下边线，用406030木桩将管道中心线控制桩引到沟边上（堆土的另一侧）。1.3管沟开挖1、管沟开挖采用230反铲挖掘机。开挖中随时使用水准仪控制管底标高，机械开挖时应预留300不动土，使用人工清底。 2、沟槽开挖前我方已对地下、地上公用设施进行了详细踏勘。对施工前无法确定或意想不到的障碍物，施工中一经 发 现，立 即 采 取 保 护 措 施 ，并 报 告业 主 ，在 得 到 妥 善 处 理 后 方 可 继 续 施 工。 3、管 沟 超 过 4 m时， 沟 槽 开 挖 应 采 用 分 层 开 挖 ， 每 层 挖掘厚度不大于2m，放坡系数为1:0.5，堆土距基槽边缘不小于5m，土堆高度不大于1.5m，并且不能影响周围建筑物、各种管线及其它设施的安全与正常施用。多余的土用翻斗汽车随时运至弃土地点。4、沟槽开挖质量标准：1）沟槽开挖应避免扰动槽底天然地基，地基处理须符合设计要求。2） 槽壁平整、边坡坡度符合设计规定。3）沟槽中心线每侧宽度不小于槽底设计宽底的一半。4）槽底高程的允许偏差：20mm。 1.4管沟回填 1、管 沟 回 填 ：管 沟采 用 石 粉 回 填 ，回 填 时 分 层，每 层 20cm，回填时基槽内不许有积水。管沟区（石粉顶面至设计地面）用原来开挖出的土方回填，回填时需晾洒，把回填土的含水量控制在最佳含水量的范围内，应不含有树根、有机物、粒径大于35的石块和其他有毒物质。 2、回填时应在管子两侧应均匀、对称、分层铺填并夯压密实，管顶500范围内采用人工夯实，严禁采用机械在管顶上部碾压回填。二、 管道安装施工工艺及技术要求 1、施工规范、标准工业金属管道工程施工及验收规范GB50235-2010；现场设备、工业管道焊接工程施工及验收规范GB50236-2011；给水排水管道工程施工及验收规范GB50268-2008；2、管道安装2.1施工流程支架安装材料领用材料入库 材料复检 材料采购 管道防腐管道制作安装无损探伤系统压力试验系统吹扫 2.2压力管道依据GB/3087-2008低压锅炉用无缝钢管，焊接采用焊E43条电弧焊。凡与原有PE管、阀门连接的管道均采用法兰（HG20593-97）连接。2.3管道埋设前，需进行外防腐处理，环氧煤沥青加强级（四油一布）进行处理，具体做法按给水排水管道工程施工及验收规范GB50268-2008的规定。2.3.1管道的防腐层主要由环氧煤沥青漆（甲组份）、环氧煤沥青漆固化剂（乙组份）、化纤玻璃丝布、二甲苯稀释剂等组成。 管道防腐层种类 防腐层层次 (从金属表面起)正常防腐层加强防腐层特加强防腐层1234567防腐层厚度不小于 (mm)厚度允许偏差 (mm)冷底子油沥青涂层外包保护层3-0.3冷底子油沥青涂层加强包扎层 (封闭层)沥青涂层外包保护层6-0.5冷底子油沥青涂层加强保护层 (封闭层)沥青涂层加强包扎层 (封闭层)沥青涂层外包保护层9-0.5 注：1.2.3.4.5.用化纤玻璃丝布做加强包扎层，须涂一道冷底子油封闭层；做防腐内包扎层，接头搭接长度为3050mm，外包保护层，搭接长度为1020mm；未连接的接口或施工中断处，应作成每层收缩为80100mm的阶梯式接茬；涂刷防腐冷底子油应均匀一致，厚度一般为0.10.15mm；冷底子油的重量配合比：沥青汽油=12.25。2.3.2 防水卷材采用浸有冷底子油的化纤玻璃丝布，呈螺旋形缠包在涂清涂层上，每圈之间允许有不大于5mm的缝隙或搭边，前后两卷材的搭接长度为80100mm。 2.3.3 已做了防腐层的管子在吊运时，应采用软吊带或不损坏防腐层的绳索，以免损坏防腐层。管子下沟前，要清理管沟，使沟底平整，无石块、砖瓦或其它杂物。上层如很硬时，应先在沟底铺垫100mm松软细土，管子下沟后，不许用撬杠移管，更不得直接推管下沟。2.4 PE管件与原有PE管的热熔对接连接： 2.4.1两待连接件的连接端应伸出焊机夹具一定自由长度，并校直两对应的待连接件，使其在同一轴线上。错边不宜大于壁厚的10%。 2.4.2管材、管件以及管道附件连接面上的污物应使用洁净棉布擦净，并铣削连接面，使其与轴线垂直。待连接件的段面应使用热熔对接连接工具加热。 2.4.3加热完毕，待连接件应迅速脱离加热工具，检查待连接件的加热面熔化的均匀性和是否有损伤。然后，用均匀外力使连接面完全接触，并翻边形成均匀一致的凸缘，凸缘的高度和宽度应符合有关规定。2.5管道的安装位置、标高、支、吊架的布置应符合设计图纸要求。2.6支、吊架安装应平整牢固，与管子接触应紧密，并符合GB50235-2010工业金属管道工程施工及验收规范611条款规定。2.7法兰连接时应保持平行，其偏差不大于法兰外径的15%且不大于2mm。2.8法兰连接时应应使用同一规格的螺栓，安装方向一致，紧固螺栓时应均匀用力，松紧适度，螺栓紧固后外露长度23螺距为宜。2.9管子连接，对口时应在距接口中心200mm处测量平直度，当管子公称直径小于100mm时，允许偏差为1mm; 当管子公称直径大于或等于100mm时，允许偏差为2mm 。但全长允许偏差均为10mm。2.10管子连接时，不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。2.11管子、管件和阀门在安装前必须确认其内部已清理干净，无杂物后才可安装，安装完毕应按设计要求，用压缩空气对管道进行吹扫。3、管道焊接3.1依据与要求3.1.1依据1）工业金属管道工程施工及验收规范GB50235-2010；2）现场设备、工业管道焊接工程施工及验收规GB50236-2011；3）本公司编制的作业（工艺）文件：手工电弧焊通用工艺；碳钢管道焊接工艺。3.1.2要求1）焊接检验（包括：焊接前检查、焊接中间检查和焊接后检查）应符合GB50236-2011 现场设备、工业管道焊接工程施工及验收规范第11条规定。2）在管道安装中，所有承压焊缝的焊接，必须由持有相应项目并在有效期内的合格焊工担任；受压管道的焊缝，必须在距焊缝50mm处打上焊工钢印号。3）焊接材料必须按工艺要求进行烘干；4）坡口的形式、尺寸和焊接工艺参数应符合焊接技术交底（或焊接工艺卡）的规定，并严格检验和做好记录；3.2焊接工艺 3.2.1材料及主要机具（1）焊条：必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。氩弧焊打底，打底焊丝采用H08Mn2SiA的2mm钨极棒，电弧焊焊接时宜选用E506系列碳钢结构焊条。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。（2）引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。（3）主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条等。3.2.2作业条件（1）熟悉图纸，做焊接工艺技术交底。（2）施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。（3）现场供电应符合焊接用电要求。（4）预热，后热温度应根据工艺试验确定。3.2.3操作工艺1、工艺流程：作业准备氩弧焊打底电弧焊接（平焊、立焊、横焊、仰焊）焊缝检查。2、氩弧焊打底（1）焊接时焊枪轴线与工件表面夹角70-85，并将电弧在起焊处充分加热出现熔池后方可填入焊丝，应使填充焊丝时对焊件表面成10-30角，缓慢均匀地向焊接熔池前沿送丝，焊丝不做摆动，送丝速度和焊接速度相匹配，在进行盖面焊缝焊接时，钨极可稍向两侧摆动，以获得一定宽度的熔池。（2）要绝对防止焊丝与高温的钨极接触，以免钨极被污染、烧损，电弧稳定性被破坏。(3)断续送丝时要防止焊丝端部移出气体保护区而氧化，影响焊接质量。(4)焊接焊接时一般应将氩气流量调节至8-12升/分，钨极处于喷嘴中心，伸出喷嘴的长度约为4-6mm。焊接过程中，如发现有夹钨现象，应停止焊接，清除缺陷。焊接结束时，应将填充焊丝抽出熔池，但仍应在保护气体之内，当断弧后仍应延时供气，保护熔池。3、管道电弧焊接：平焊a.选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。b.清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。c.烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。d.焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。e.引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持24mm间隙产生电弧。对接焊缝及时接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方1520mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。 f.焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（23mm）为宜。 g.焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为34mm，碱性焊条一般为23mm为宜。h.焊接角度：根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为6075；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。i.收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。j.清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。立焊：基本操作工艺过程与平焊相同，但应注意下述问题：a在相同条件下，焊接电源比平焊电流小10%15%。b.采用短弧焊接，弧长一般为23mm。c.焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为450；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成600800角，使角弧略向上，吹向熔池中心。d.收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%15%，电弧长24mm。焊条的角度，横焊时焊条应向下倾斜，其角度为700800，防止铁水下坠。根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为700900。仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成700800角，宜用小电流、短弧焊接。3.3焊接检验3.3.1焊缝外观检查，焊缝在焊完后应立即去除渣皮、飞溅物，将焊缝表面清理干净，然后进行焊缝外观检验，并进行无损探伤。3.3.2管道试压试验（1）试验压力：采用工作压力（工作压力为16 Mpa）加0.5Mpa，工作压力0.5Mpa时，试验压力采用1.0Mpa。（2）管道试压堵头（盲板）有足够的安全系数，并根据实际情况设置必要的临时后背。（3）试压前，对试压设备、压力表（精度1.5级，刻度上限为试验压力的1.3倍）、连接管、排气管、进水管及管件进行详细检查，必须保持系统的严密性并排尽试验管道内空气。对试验管道的堵头板、弯头及三通等处的支撑牢固度也要详细检查。（4）管道灌满水经24小时后开始进行水压试验。（5）试压时，逐步（每次0.2Mpa）升压到工作压力，每次升压后，检查没有问题时，再继续升压。升至工作压力后，稳压不少于10分钟（为保持压力，允许向管内补水），对钢管进行检查，情况正常时方可逐步升至试验压力，保持5分钟，再下降至工作压力，保持30分钟。如整个试验过程中无渗水及其它异常现象即为合格。3.4焊接接渣应采用专用的接渣盒，防止焊渣外泄，引发安全事故。三、检查井的砌筑应甲方要求需在所改输水管道接口处砌筑两个55m的检查井。1、砌井前应先铺一层100厚单侧C15混凝土垫层。2、砌筑时，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm，拌均匀，严禁水冲浆。3、井内壁砖缝灰缝不要砌满，抹面时能抓得牢，井身砌完后，应将表面浮灰渣扫净。4、如井身不能一次砌完，在二次接高时，应将原砖面杂物泥土清除干净，然后用水清洗砖面并浸透。5、抹面前先用水浇湿砖面，然后采用三遍法抹面，即：先用1：2.5水泥砂浆打底，厚0.7cm必须压入砖缝，与砖面粘接牢固；二遍抹厚0.4cm找平；三遍抹厚0.4cm铺顺压光，抹面要一气呵成，表面不得漏砂粒。如分段抹面时，接缝要分层压茬，精心操作。抹面完成后，井顶应覆盖草袋，防止干裂。砌井抹面达到要求强度后方可还土，严禁先还土后抹面。为了保证抹面三层砂浆整体性好，因此分层时间最好在定浆后，随即抹下一层，更不得过夜，如间隔时间较长，应刷素浆一道，以保证接茬质量。第五章 施工防火措施5.1 管道焊接作业环境由于施工场地在煤机油储油仓附近，所以采用封闭措施、隔离、巡视监控易燃物品，防止引发火灾等安全事故。为此我施工项目部必须采取防火特别措施，避免引起火灾、爆炸以及人员伤亡等重大安全事故，保证施工安全。5.2 管道施工防火措施5.2.1 不允许使用明火、乱丢烟头及使用电热器具；5.2.2 不允许把易燃易爆物品如乙炔气体等放在煤场内，禁止在场内使用乙炔气割作业；5.2.3 必须安排人员全方位、全天候的监控值班，发现隐患及时处置，并认真填写值班记录；5.2.4 当取料机行至施工区下方时，施工作业必须停止，待取料机远离后方可继续施工；5.2.5应引入消防水泵，随时备用。5.3 管道施工被动防火措施在管道施工时，我们在积极采取防火措施后还应该采取一些必要的被动防御措施，防患于未然，确保施工安全。5.3.1配备消防器材根据施工现场的场地大小及实际情况必须设置足够的消防器材，并定期做好消防器材的安全检查工作，发现隐患及时排除。 5.3.2 在管道施工时，每天派专人在施工区段下方巡查，重点排查，一旦发现隐患立即发出警示，并根据事先消防预案进快处理；5.3.3 在管道施工前编制现场施工消防预案，如果一旦出现意外情况可以马上按照方案快速进行处理，防止重大事故发生；第六章 质量保证措施6.1项目部组织机构（见附图1）6.2项目管理人员的职责权限（1）项目经理：对工程质量负全面责任，明确项目成员质量职能，组织实施公司质量目标，制定并落实质量奖惩办法。实施质量否决权，配合政府、社会、公司质量监督机构，参与工程质量的定期检查，质量评定及整改。（2）项目副经理：协助项目经理，贯彻实施质量计划和质量目标，对施工工程质量负领导责任，负责对施工进度，工程质量计划完成情况进行组织，监督和检查，对不符合质量标准的工程有权责令返工或停工整改。（3）项目工程师：监督施工现场各级人员履行质量职责，主持编制单位工程施工组织设计，质量计划及重要、特殊工程部位施工方案，协助项目经理对工程质量进行控制，管理和监督，主持对工程质量的定期的不定期的检查，评议及工程质量评定。（4）质量组：严格按工程施工图纸，施工规范和工艺标准的规定检查工程质量和对工程质量进行验证，工作重点在与项目施工负责人对工序质量的把关上，参加预检、隐检，对工程中所用的材料、工序操作质量进行跟踪把关，严格执行“三检制”发现问题及时反映，制定本部门质量计划并协助领导组织实施，对因错检，漏检造成的质量问题负责。（5）材料组：采购并对进场的原材料，半成品进行进行验证，验证包括外观质量、规格、型号、数量、几何尺寸、产品合格证工作，对施工过程中由材料造成质量问题负直接责任。（6）生产组：强化“质量第一”的意识，对保证工程进度，质量和材料的投入，产出数量，负协调、控制责任，并保证各有关数据的正确。（7）技术组：协助项目工程师做好施工组织设计及质量计划的编制，严格贯彻执行国家施工规范和国家验评标准，保证本部门编制，保管的各种技术文件、资料的质量，对工程施工技术性问题执行结果负责，制定关键工序及特种工艺，质量控制工艺进行技术指导，对工艺及工序的可靠性负责。（8）试验组：严格按工艺和试验规程进行材料与构件的试验工作，做好各种试验记录，对试验上报的数据负责，对因未执行规定造成的试验质量问题负责。（9）班组长（兼班组质量员）：负责班组质量指标的分解，落实完成，严格执行“三检制”，保证合格产品的优良率，对工程质量负第一责任。第七章 安全保证措施 7.1项目部组织机构（见附图1） 7.2安全保证措施： 1、现场施工人员必须进行技术交底，并持证作业，定机定人操作，非机组人员不得动用机械设备。2、夜间施工时，现场应有充分的施工照明，设置3.5Kw的镝灯1个，基坑作业时要配置碘钨灯。3、挖掘机作业时，机下施工人员禁止在挖掘机起重臂作业回转半径内停站。4加强基坑边坡检测，发现问题及时能报告施工负责人员，以便于及时采取有效措施，确保施工安全。 5、应遵照国家颁布发的建筑安装工程安全技术规程和长治市质量安全监督站颁发的有关安全规定执行。6、定期检查电缆密封的可靠性，以防磨损后水电缆芯渗入电机内，影响正常运转。 7、遵守安全用电规定，严禁带电作业。第八章 应急预案一、 应急工作的组织机构：项目部成立应急工作领导组，负责项目部潜在事件或紧急情况的全面领导、调查、处理工作。组 长： 王军涛 成 员： 李 强 张 鹏 高剑英 李文姣 陈志广 朱鹿生 苗海燕 陈 飞 二、 职责：1、应急工作领导组成员应确保电话、手机畅通，一旦发生险情，迅速到位。有外出的人员应向组长说明。2、应急领导组负责项目部所有危险源的调查、处理、抢救、整改、结案等项工作，协调、指导事故项目作好善后工作。 3、领导组应有计划地组织培训工作，重点是：（1）危险源的排查、辨识、评价。（2）重大危险源的管理方案。（3）应急预案的贯彻执行。（4）演习预案的实施意见。4、领导组应每季度对项目部的危险源进行一次普查，并要不定期地进行抽查，将危险控制在萌芽状态。5、负责控制、预防危险源发生的设备、设施、人员培训、体检、审验等资金向经理申报审批。6、确保资金到位，用以支付抢救费用。三、报告及工作程序：1、一旦发生危及人员伤亡、中毒、火灾（情）等事故（件），当事者或最先发现者，立即报告项目经理或项目部领导组成员。2、项目经理应立即电告分公司领导组组长、副组长说明基本情况，同时要组织关键人员进行抢救伤员，保护现场。3、分公司领导组在接到报告后，应在24小时之内组织有关人员组成事故调查组进入现场。4、分公司调查组负责调查事故经过、发生原因、制定防范措施，按“四不放过”的原则进行处理，最后写出事故报告，存档备查。5、分公司领导组应在每次事故发生后，组织有关部门评价预防控制管理方案的有效性，写出评价报告，修改应急预案及操作规程。四、施工现场安全救急处理：（一）施工现场的火警、火灾应急救治1、施工现场发生火警、火灾事故时，应立即了解起火部位及燃烧的物质，拨打“119”向消防部门报警，讲清发生的地点、情况、报告人及单位，并应有专人引领消防车到达现场。2、在消防车到达之前，对易燃易爆的物质采取有效的隔离如：切断电源、撤离火场内的人员及一切贵重物品。根据火灾情况正确选择灭火用具。3、在扑救现场，应统一行动，如火势扩大，一般扑救不可能时，应及时撤退扑救人员，避免不必要的伤亡，等待消防队救援。4、扑救火警、火灾可用破坏燃烧三条件（即可燃物、助燃物、火源）中的任一条件的灭火方法（冷却法、窒息法、隔离法、化学中断法）进行扑救。同时要注意周围情况、防止中毒、倒塌、坠落、触电、物体打击，避免二次事故的发生。5、灭火后应保护现场，以便日后调查起火原因。6、火灾现场自救注意事项：救火人应注意自我保护，使用灭火器材救火时应站在上风位置，以防因烈火、浓烟熏烤而受到伤害。火灾袭击时要迅速疏散逃生，不要贪恋财物。必须穿越浓烟逃走时，应尽量用浸湿的衣服披裹身体，用湿毛巾或湿布捂住口鼻，贴近地面爬行。身上着火时，可就地打滚，或用厚重衣物覆盖压灭火苗。大火封门无法逃生时，可用浸湿的被褥衣物堵塞门缝、泼水降温，呼救待援。7、烧伤人员现场救治在出事现场，立即采取急救措施，使伤员尽快与致伤因素脱离接触，以免继续伤害深层组织。伤员身上燃烧的衣物一时难以脱下时，可让伤员躺在地上滚动，或用水扑灭。切勿奔跑或用手拍打，以免助长火势，防止手的烧伤。如附近有河沟或水池，可让伤员跳入水中。如只是肢体烧伤可将肢体直接浸入冷水中灭火。用清洁包布覆盖伤员做简单包扎，避免创伤面污染。自己不可随便把水痘（泡）弄破，更不要涂抹任何有刺激性的液体、粉、油剂等，这样会增加感染机会。伤员口渴时可适量饮水或含盐饮料。经现场处理后迅速送往医院救治，转送应由“120”急救中心救护人员进行。（二）高处坠落、物体打击、坍塌、机械伤害、起重伤害人员的应急救治。1、一旦发生事故，首先应抢救伤员，拨打“120”求救。设专人引领救护车到现场，救护应由医务人员进行。2、在“120”救护人员未到现场时，可采用暂时性的止血、清洁包扎、固定和运送等方面的措施。压迫止血法：先抬高伤肢，然后用消毒纱布或棉垫覆盖在伤口表面，在现场可用清洁的手帕、毛巾等物代替，再用绷带或布条加压包扎止血。在肢体骨折时，可用夹板（无夹板可用合适的木板代替）使绷带固定受伤部位上下二个关节，减少疼痛、预防休克。应迅速将伤者搬运到施工通道外，便于救护车的救治。在搬运高处坠落伤员时，一定要使伤员平卧在硬板上，切忌只抬伤员的两肩与两腿或单肩背运伤员，防止伤势恶化，招致截瘫或死亡。3、创伤救治的注意事项：护送伤员的人员应向医生详细介绍受伤经过，如受伤时间、地点、所受外力的大小、现场场地情况等，凡属高处坠落致伤时，还要介绍坠落高度，伤员先着地的部位或间接击伤的部位，以及坠落过程中有否其他阻挡或转折。高处坠落的伤员，即使当时神志清醒，但若伴有头痛、头晕、恶心、呕吐等症状，必须劝其留院观察。在房屋倒塌、土方陷落及车辆伤害后，肢体受到严重挤压后，不应抬高、不应局部按摩、不应热敷，不应继续活动。（三）急性中毒的现场救治急性中毒是指在短时间内，人体接触、吸入、食入毒物、毒气突然发生的病变，是威胁生命的急诊。1、不论是轻度还是严重中毒人员，不论是自救还是互救 、外来救护，均应设法使中毒人员脱离中毒现场和中毒物源，迅速排除吸收和未吸收的毒物，这是基本原则。2、根据中毒不同途径，采取以下措施：皮肤、体表接触毒物，如施工现场接触油漆、涂料、沥青、外加剂、化学制品中毒时，应脱去污染的衣物，用大量的微温水清理皮肤、头发以及指甲，对不容于水的毒物应由医生处理。吸入毒气，如煤气（一氧化碳）应立即打开窗户，使空气流通，中毒者穿暖抬到室外，等待救护车的到来。食入毒物，如误食发芽土豆，未熟豆角等植物毒变及变质食物，或者混凝土填加剂中的亚硝酸钠、硫酸钠等，或者酒精中毒者，对一般神志清醒者应设法催吐：喝微温水（一次300500ml），用压舌板等刺激咽后壁或舌根部使其呕吐。如此反复，直到吐出物为清亮物体为止，对于催吐无效或神志不清者，则由医生在医院给予洗胃。（四）触电应急救治根据国内外资料统计，触电后1秒开始抢救者90%有良好效果；触电后6秒开始抢救者50%可能复苏；但若在12秒以后在开始救治，很少有存活的。所以一旦发现有人触电时，应首先立即切断电源（注意不能盲目地用手拉触电者，应先关开关，或用绝缘材料排开电线），其次迅速施救。1、查有无呼吸。（用脸贴近口鼻处）2、查有无心跳。（用手搭其颈动脉或股动脉）如无呼吸，用口对口人工呼吸，（先清除口内杂物）每分钟约12次。如无心跳，用胸外心脏挤压法，需用力，使胸骨下段和其相连的肋骨下陷34cm，成人每分钟60次。如呼吸、心跳均无，用两法同时进行，必须抢救至医务人员接替为止，不能半途而废。五、应急处理设备和设施1、项目部施工现场必须安装电话，没有条件安装电话的要配置手机。电话一般应放在室内临近现场通道的玻璃窗户附近，以便节假日、夜间在紧急情况下无法开门时，击碎玻璃报警报救。电话和手机要备案，不得随意改号。2、每个工地应配备急救箱，以简单和适用为原则，保证现场急救的基本需要，定期检查补充，确保随时可供急救使用，要放在合适的位置，使现场人员知道，专人保管不要上锁，每个工地应配备一名红十字救护人员，培训后，持证上岗。3、应急处理时还需配备应急照明，如手电筒等，最好还能配置安全带、安全绳、担架、安全警示牌等专用应急设备和设施工具。六、 电话报救须知1、急救电话号码统一为“120”。2、火警报警电话为“119”。3、公安报警救助为“110”。拨打电话时要尽量说清：（1）说明伤情（病情、火情、案情）和已经采取了什么措施，让救护人员事先做好急救的准备。（2）讲清伤者（事故）在什么地方、什么路号、什么路口、附近有什么特征。（3）说明报救者单位姓名（或事故地）的电话、手机号码，以便救护车（消防车、警车）找不到地方时随时联系。通完电话应派人在现场外等候接应，同时将现场道路上的障碍及时给予清除。七、 现场演习的实施意见：1、项目部每年度应组织一次应急预案模拟演习。2、每次演习前拟定演习计划，其计划应符合：（
