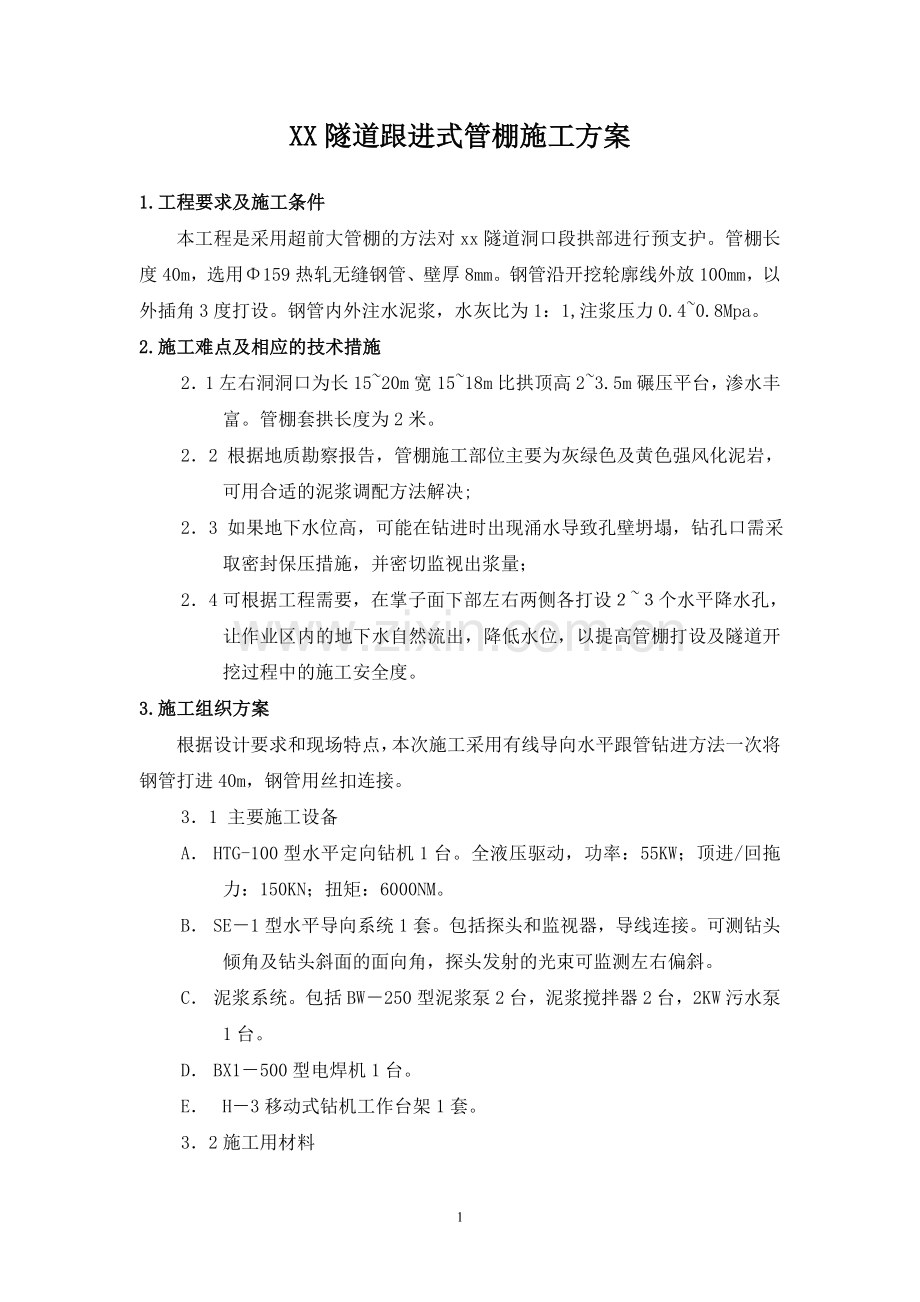

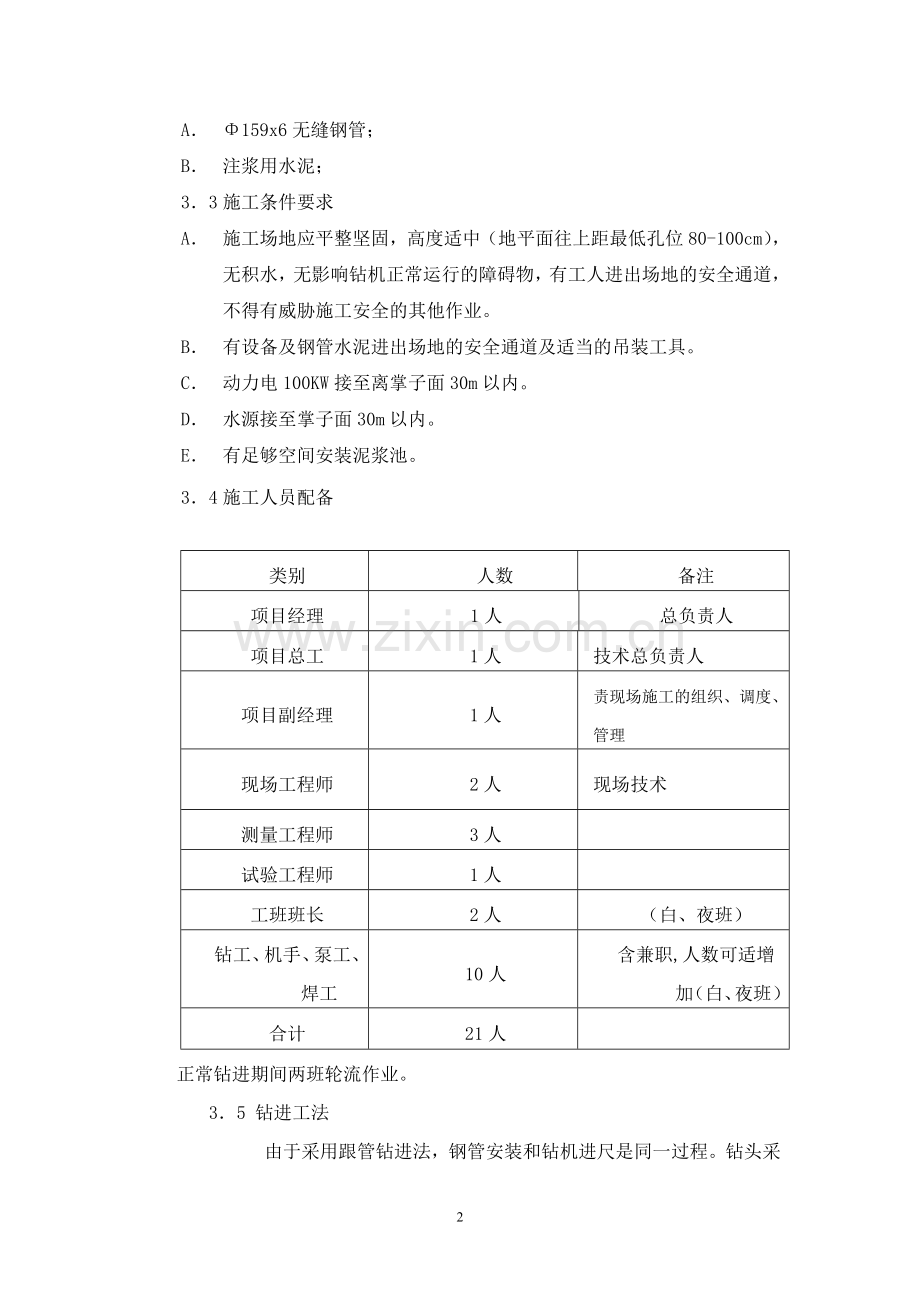

XX隧道跟进式管棚施工方案1.工程要求及施工条件本工程是采用超前大管棚的方法对xx隧道洞口段拱部进行预支护。管棚长度40m，选用159热轧无缝钢管、壁厚8mm。钢管沿开挖轮廓线外放100mm，以外插角3度打设。钢管内外注水泥浆，水灰比为1：1,注浆压力0.40.8Mpa。2.施工难点及相应的技术措施21左右洞洞口为长1520m宽1518m比拱顶高23.5m碾压平台，渗水丰富。管棚套拱长度为2米。22 根据地质勘察报告，管棚施工部位主要为灰绿色及黄色强风化泥岩，可用合适的泥浆调配方法解决;23 如果地下水位高，可能在钻进时出现涌水导致孔壁坍塌，钻孔口需采取密封保压措施，并密切监视出浆量；24可根据工程需要，在掌子面下部左右两侧各打设个水平降水孔，让作业区内的地下水自然流出，降低水位，以提高管棚打设及隧道开挖过程中的施工安全度。3.施工组织方案根据设计要求和现场特点，本次施工采用有线导向水平跟管钻进方法一次将钢管打进40m，钢管用丝扣连接。31 主要施工设备A HTG-100型水平定向钻机1台。全液压驱动，功率：55KW；顶进/回拖力：150KN；扭矩：6000NM。B SE1型水平导向系统1套。包括探头和监视器，导线连接。可测钻头倾角及钻头斜面的面向角，探头发射的光束可监测左右偏斜。C 泥浆系统。包括BW250型泥浆泵2台，泥浆搅拌器2台，2KW污水泵1台。D BX1500型电焊机1台。E H3移动式钻机工作台架1套。32施工用材料A 159x6无缝钢管；B 注浆用水泥；33施工条件要求A 施工场地应平整坚固，高度适中（地平面往上距最低孔位80-100cm），无积水，无影响钻机正常运行的障碍物，有工人进出场地的安全通道，不得有威胁施工安全的其他作业。B 有设备及钢管水泥进出场地的安全通道及适当的吊装工具。C 动力电100KW接至离掌子面30m以内。D 水源接至掌子面30m以内。E 有足够空间安装泥浆池。34施工人员配备类别人数备注项目经理1人总负责人项目总工1人技术总负责人项目副经理1人责现场施工的组织、调度、管理现场工程师2人现场技术 测量工程师3人试验工程师1人工班班长2人（白、夜班）钻工、机手、泵工、焊工10人含兼职,人数可适增加（白、夜班）合计21人正常钻进期间两班轮流作业。 35 钻进工法由于采用跟管钻进法，钢管安装和钻机进尺是同一过程。钻头采用与钻管等径的楔型钻头，楔板回转半径略大于钻管半径，钻头前端有1215mm的水眼，当钻头正常回转钻进时钻管沿直线前进。当钻头由于某种原因偏离预定轨迹偏向某一方向时，就需要纠偏了。方法是把钻头楔面调至已经偏斜的方向，钻机停止回转加力顶进，钻头由于斜面的作用就会向相反的方向偏斜，以此调整钻进的方向。面向角的朝向和钻头的偏斜方位都是由装在钻头后部的导向探头监测的，通过穿过钻管的导线连接到位于钻机操作台的显示屏，机手就可以方便的调整钻进方向了。这样终孔偏差可以控制在5以内。钻头示意图如下：如图所示：钻头内装有特制的传感器，传感器直接由15V直流供电。显示屏显示钻头的倾角(水平角度)、面向角(导向板的方向： 导向板朝上即为12点，如同钟面)。打设角度如果偏下，可以把钻头调到12点，即导向板朝上，直接顶进，此时由于导向板底板斜面面积大。受到一个向上的力，钻头轨迹就会朝上运动。同理在6点纠偏可以使钻头轨迹朝下，9点、3点分别是为左、右纠偏方向。如果角度合适，钻机会匀速旋转钻进，此时钻杆轨迹一般是平直的。所以导向钻头是上下纠偏的关键。至于左右偏差根据传感器尾端的发光装置来定，通过仪器测量参数来纠偏。为了保证质量，打设时采用跳打的施工顺序。终孔注浆，根据地质情况，本工程属于粉细砂，中粗砂地层，终孔后需要跟踪注浆，从108钢管内注入，从钻头端由管外环状间隙到孔口反出水泥浆，关闭排浆阀，压力0.4-0.8 mpa，注浆结束。36施工要点：（1） 每个孔位都要仔细调整钻机方位，确保每根钢管以准确的方向钻进。（2） 泥浆配比应根据现场土质和水质进行试用确定。（3） 大管棚打设时必须跳孔打，终孔跟踪注浆，注浆必须保证管内外环状间隙注满填充实，跳打3-5个孔再回去补打。如果不跳打，接着再打下一个孔，地层软硬不均，钻进时钢管很难控制偏斜，无法保证大管棚质量。（4） 大管棚注浆采用水泥浆，水灰比为1：1，注浆量根据钢管内和钢管外的环状间隙计算多少立方，然后看地层渗漏情况确定每一根钢管的注浆量。注浆要求管内注浆由管外排出泥浆，等管内外泥浆排净排出水泥浆，关闭排浆阀，泵压控制在0.40.8mpa以内停止注浆，停1530分钟进行二次补浆，确保管内外填充质量。注浆必须控制好注浆量、注浆压力等每一个环节，保证达到设计要求为标准。4.大管棚施工工艺流程三通一平人员设备进场测量放线铺设H钢轨道设备组装调试埋设孔口管调试钻机（方位、倾角）钻具组装进孔冲洗液循环导向钻进回次加尺（接线、接口补焊）孔斜测量导向钻进直至设计深度终孔回取探头盒管内及环状间隙注浆移至下一孔位。 4.1设备组装前的准备工作(1) 施工现场必须保证水通、电通、路通，水电距施工现场不超过30m。施工工作面必须要平，误差不超过200mm。(2) 设备检查。检查是否有缺件及好坏程度；电机、钻机、泵等测试，运转是否正常，所有部件是否完好；液压系统是否通畅，密封完好度，液压油泄漏状况；(3) 检查所有焊接部位是否有开焊，有则补焊；(4) 各种部件是否有变形，有则进行校正。4.2测量放线（包括：方位线、水平点、孔位点）4.3 钻机设备安装(1) 钢垫板规格：长宽=250mm250mm；胀管螺栓直径：16mm；钢垫板与基础固定要牢，强度要高；(2) H型钢轨找平误差3mm；(3) 底盘对角线找方误差3mm；(4) 斜拉筋需绷紧，交叉拉力基本相等； (5) 四柱对角误差5mm；(6) 升降系统：卡瓦等上紧，加强整体性；(7) 所有螺母必须拧紧，发现溢扣者必须换掉；(8) 丝杠、顶杠要顶紧、有效，安装要牢固，确保不因震动而松动或脱落。4.4 调试钻机（方位、倾角）(1) 钻机入孔的方位角及倾角，必须在测量队提供的可靠的测量数据上进行；(2) 根据试验检验导向钻头的纠偏能力，在施工经验积累的基础上，确定开孔方位和倾角是否增加纠偏角，并以书面形式通知机台；(3) 计算倾角时应将隧道坡度考虑在内，钢管打设时原则上不允许向内偏斜。4.5钻具组装(1) 钻头楔掌板旋转直径115mm，楔型面与钻具（钻杆）交角20；(2) 水眼直径为8-10mm；(3) 钻具前部的导向钻头，探棒必须经检验，保证质量合格，性能可靠，安装齐全；(4) 探头盒后部加装灯光以备随时测斜之用。4.6冲洗液流通系统(1) 冲洗液具体配比根据具体地层情况确定。泥浆需经充分搅拌，均匀配制而成。配制时，必须严格执行配比；(2) 冲冼液必须先配制好后使用，严禁使用中同时加清水、加料；(3) 冲洗液流通系统：冲洗液制备储浆池泥浆泵送水器钻具管外环状间隙孔口回水阀门高吊管回浆管（沟）。钻进过程中必须保持上述各流通环节的畅通；(4) 在施工过程中，应根据不同地层，合理调节泵压、泵量，以免因冲洗液不足引起通道堵塞或因过大导致过量泥沙外排。此工程中，一般宜取中低压、中小水量。4.7导向钻进(1) 导向钻进前应对钻机定位情况、方位、倾角情况，孔口管对中情况，冲洗液流通以及导向仪显示情况进行全面复检，确认正常后进行试钻；(2) 钻进前须先开泵，待冲洗液流通正常后，方可钻进；(3) 钻进时，泵压应控制在0.4-0.8MPa，泵量为20-50L/min为宜。保持中低压力，匀速中速钻进；(4) 为防止水土流失，控制沉降，必要时需采用孔内保压措施。要始终保持回水量小于或等于进水量；(5) 导向技术人员随着不断钻进，必须时刻观察探头角度变化情况， 角度偏差大于0.3时，应及时纠偏。当纠偏无效、偏差大于0.6时，应停止钻进，及时报告项目经理，研究对策后再施工。现场须及时进行导向数据记录和钻具前端长度及每次加管长度详细记录；(6) 钻孔出现涌水时，应尽量保持泵压，泵量不能变小，以平衡孔内压力；(7) 冲洗液不正常时，严禁继续钻进。泵工应注意观察冲洗液变化情况，及时上报有关负责人；4.8回次加尺、接线(1) 每根管在下坑前必须进行质量检查。管材不得有弯曲，丝扣四周壁厚均匀，丝扣完好合格。管材内的铁屑、赃物及锈皮等必须清除干净。下坑时避免与硬物相碰，以免损伤管扣；(2) 连接的电线应选用导电性能好，外壳绝缘性能好且耐磨的电线。接头处要用两层热缩套管套好，用热吹风机吹烤贴牢；4.9探头盒回取及终孔注浆(1) 用8mm的钢丝绳将探头盒取出，取出时应每10米测量一次孔斜情况；(2) 单孔打设验收合格后，通过管内压注水泥浆，对管内及管外环状间隙进行充填；(3) 单孔验收合格后，在现场立即办理验收合格签证，再转入下一孔位施工。5.质量保证措施本工程地质条件复杂，施工精度高，钻孔间距小，施工难度大。为了保证质量、保工期、顺利完成，必须严把质量关，技术质量保障体系的总体要求是：现场各工序均由专人负责，严格实施岗位责任制，力求做到分工明确，责任到人。具体措施包括如下：5.1工程开工前，认真做好技术交底，做到人人明白技术要求，个个分担技术责任；5.2上岗人员必须经过技术培训，特殊工种必须持证上岗；5.3 施工人员严格执行当地的有关规定；5.4严格按照管棚打设施工的总体要求和设计技术交底的具体要求进行每一工 序的施工；5.5 主要工序均由本工序的负责人进行自检，合格后上报工程技术负责人，会同监理检验合格后方可进行下一工序施工；5.6认真执行施工组织设计及施工技术措施规定的质量标准；(1) 单孔开孔间距为300mm。开孔孔位偏差50mm，若须移位，应调整开孔角度进行回归；(2) 开孔孔位距隧道开挖线设计为300mm，不允许向内偏斜。设计向外偏角（放射角）在0.2-0.3范围内；(3)管棚的偏斜应控制在5以内，终端最大控制间距为300mm；(4)为了保证钢管连接的同轴性，每根钢管都必须加车4mm丝扣，采用丝扣连接。丝扣连接一定要拧紧、到位；(5)终孔后，管棚的注浆压力要控制在0.40.8 MPa之间，注浆压力不宜过大。注浆量以出浆口流出水泥浆为准。(6) 管棚打设长度与设计长度误差不得大于200mm；5.7 生产主管、技术人员、机手在施工中应熟悉地层变化，分析偏斜规律，根据情况变化适时调整技术参数和开孔角度；5.8 各班记录人员准确丈量钻具，准确记录钻杆长度、根数。各种数据记录要及时。禁止追记或补记，及时校正孔深，交接班要交接清楚；5.9 施工前向甲方详细了解地下障碍物分布情况，最大埋深，根据调查结果做出相应防范措施；5.10 严把材料质量关，对所有使用的各种材料和零部件，均须由专人一一检测，不合格者必须剔除，严禁勉强使用或漏检；5.11 钢管运到现场，须由专人清理管内铁屑、杂物、避免漏清。钻工在加尺前须进行复查，确保管内干净；5.12 现场质量员对每道工序质量必须认真监督与检查。如发现质量问题，须在质量人员监督下及时给予补救；5.13 定期召开质量分析会议，就出现的质量问题及工作重点进行研讨。及时总结所采用技术参数对打设质量的影响，根据情况适时调整技术参数；5.14 建立有效的质量奖惩制度，连续质量优良者奖，出质量责任事故者惩。6.安全保证措施6.1安全用电措施(1) 所有施工人员应掌握安全用电的基本知识和所用设备性能，用电人员各自保护好设备的负荷线、地线和开关，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备；(2) 配电系统分级配电，配电箱、开关箱外观完整、牢固、防雨防尘、外涂安全色、统一编号。其安装形式必须符合规定，箱内电器可靠、完好，造型、定值符合规定，并标明用途；(3) 现场内支搭架空线路的线杆底部要实，不得倾斜下沉，与基坑边及临近建筑应有一定安全距离，且必须采用绝缘导线，不得成束架空敷设，达不到要求必须采取有效保护措施；(4) 所有电器设备及其金属外壳或构架均应按规定设置可靠的接零及接地保护；(5) 施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理解决； 6.2焊接作业安全措施(1) 工作时应穿戴工作服、绝缘鞋、电焊手套、防护面罩、护目镜等防护用品，高处作业时系安全带；(2) 焊接作业现场周围10米内不得堆放易燃易爆物品；(3) 作业前检查焊机、线路、料机外壳保护接零，确认安全；(4) 焊接时二次线必须双线到位，严禁用其他金属物作二线回路；(5) 焊把线不得放在电弧附近或炽热的焊缝旁，不得碾压焊把线；(6) 气焊时先开乙炔阀点火，后开氧气阀调整火焰。关闭时先关乙炔阀，再关氧气阀；(7) 氧气瓶和乙炔瓶应保持距离在5米以上，与焊炬、割炬和其他明火不小于10米；(8) 作业中若氧气管着火应立即关闭氧气阀门，不得折弯胶管断气；若乙炔管着火，应先关熄炬火，可用弯折前面一段软管的办法止火。(9) 电焊机必须设单独的电源开关、自动断电装置。外壳设可靠的保护接零；(10) 电焊机的电源线长度不大于5米，焊接线长度不大于30米。6.3安全生产措施(1) 项目经理负责安全领导工作，各班设安全检查员负责现场昼夜施工安全。安全员要具备技术全面，责任心强，不畏上不护短的素质。安全员发现事故隐患时，有权责令立即停工，采取有效除患措施；(2) 进入施工现场的所有人员必须戴安全帽；(3) 现场施工人员，穿戴要符合安全规定，不得做与生产无关的事情；(4) 现场施工常常立体作业，上部施工人员必须兼顾下部人员，以免误伤；(5) 电器设备的安装、拆卸、维修,须由专职电工操作；(6) 各工种施工时，均应遵守相关安全操作规程；(7) 现场内各用电设备，尤其是电焊、电热设备、电动工具，其装设使用应符合规范要求，维修保管专人负责；(8) 各种机械要有专人负责维修、保养，并经常对机械的关键部位进行检查，预防机械故障及机械伤害的发生；在钻机操作时，严格遵守操作规程，防止机械伤人事故发生；(9) 设备管材吊运时吊臂下严禁站人，吊运时必须有专人指挥；(10) 施工人员必须认真执行为本工程专门制定的安全生产措施和甲方制定的安全生产措施和规定。7.文明施工守则7.1 严格要求全体施工人员对文明施工的重要意义必须有充分的认知，使之成为每个人的自觉行为；7.2 认真贯彻、严格执行深圳市有关的市政文明施工条例；7.3 机械设备、材料、物资的搬运、装卸时应保证不损坏已建好的工作井和设施；7.4 施工中，应保持良好的工作环境，材料工具、备用设备等均要整齐有序；7.5 对钻进时产生废浆和涌出的地下水，应及时排出，泥砂按时清理，并运卸到指定地点；7.6 养成做文明人、讲文明话的良好风气，严禁打架斗殴，寻衅滋事；7.7 施工中要讲奉献、讲团结、讲合作、讲配合，工作认真负责；7.8 爱护施工机具和材料，杜绝浪费；7.9 保持住所环境卫生、讲究个人卫生。严禁穿工作服逛大街；7.10 加强文明施工管理，每班班长除以身作则外，更应对不文明的施工和行为进行管理和制止。8.应急处理预案8.1 钻进中发现孔斜明显超限，须查明原因，报告项目部经理，采取有效纠偏措施，例如：调整角度或补打等。8.2 严格控制泵压、泵量，泵工时刻观察冲洗液消耗量及循环状况，避免出现“干钻”；8.3 钻进时严格控制出砂量，出砂量超限，可能孔内出现塌孔，塌孔会影响地面沉降，应急时调制泥浆稠度，增强钻进孔内护壁，确保施工质量；8.4 特殊情况的处理，应严格执行奖惩：8.4.1 对责任心强,能及时发现可能发生的特殊情况的征兆、隐患，并积极防患于未然者奖；8.4.2 对认真、有效、得当地进行积极处理者和为处理提出有效方案者给予奖励；8.4.3 对发生特殊情况时和处理过程中，擅离职守、消极怠工或起不良作用者应重罚。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 16
