干熄焦降水施工方案.doc

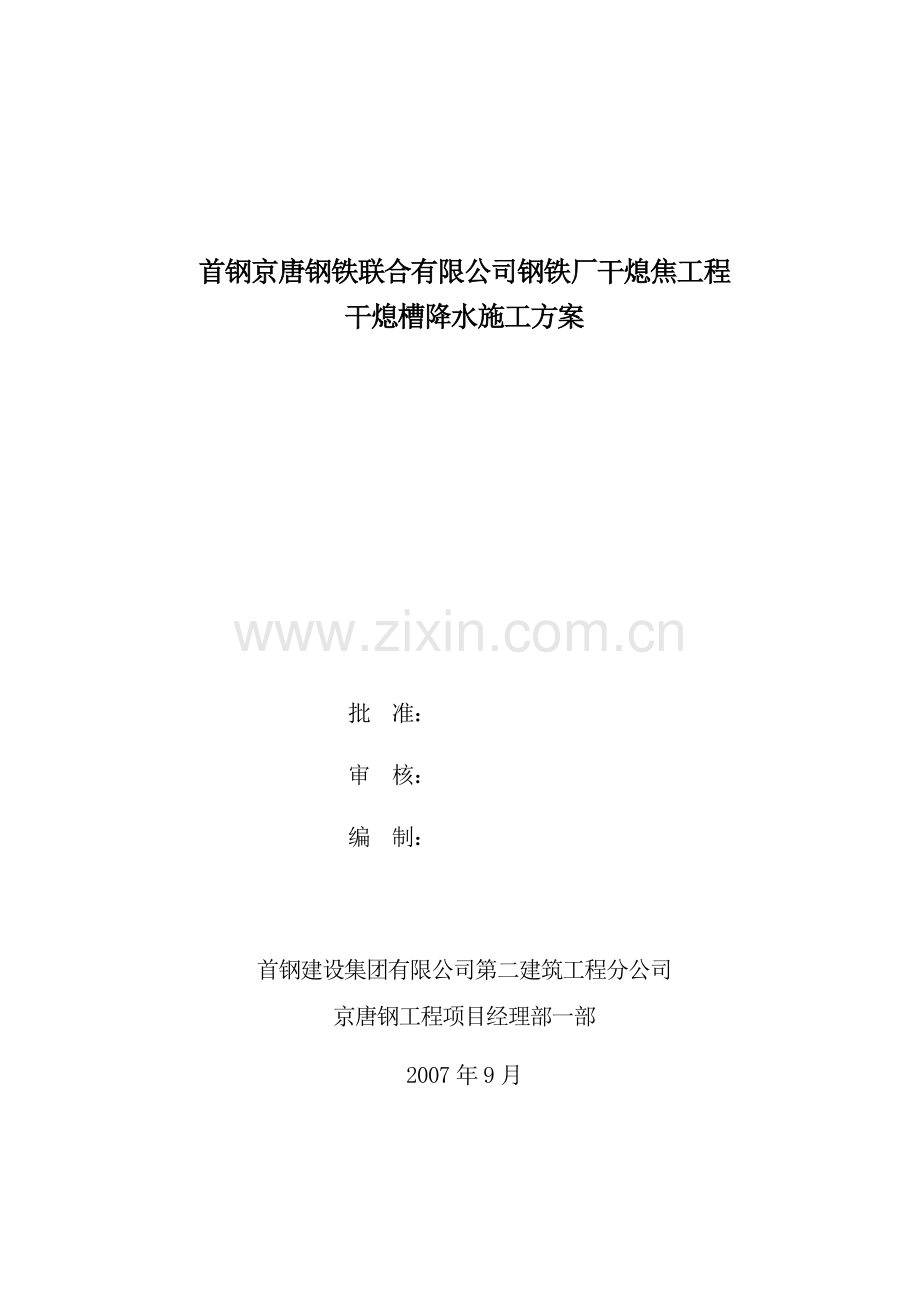

首钢京唐钢铁联合有限公司钢铁厂干熄焦工程干熄槽降水施工方案批 准：审 核：编 制：首钢建设集团有限公司第二建筑工程分公司京唐钢工程项目经理部一部2007年9月目 录第一章 编制依据 1第二章 工程概况 1第三章 施工部署 2第四章 施工现场平面布置4第五章 施工方法4第六章 安全管理保证措施 10第七章 文明施工保证措施 11附图1318第一章 编制依据一、本工程基础施工图纸1、干熄焦本体挖土图2、干熄焦工程焦炭运输系统GX-1转运站58-1132J13、干熄焦工程总平面图58-001CH6-U-1二、国家现行规程、规范、标准、法规及地方规范。1、建筑工程施工质量验收统一标准GB50300-2001 2、建筑地基基础工程施工质量验收规范GB50202-2002 3、工程测量规范GBJ50026-934、建设施工现场安全防护、场容卫生，环境保护及保卫消防标准DBJ01-83-20035、建筑安全检查标准JGJ59-99第二章 工程概况一、工程名称：首钢京唐钢铁联合有限公司钢铁厂焦化系统工程干熄焦本体二、建设单位：首钢京唐钢铁联合有限责任公司三、工程地点：河北省唐山市曹妃甸工业开发区四、工程概况：干熄焦本体基础为伐板基础，尺寸为22.8m20.85m，基础底标高-9.825m，干熄焦本体有两座，两座干熄槽中心线间距为70m，两干熄槽由通廊连接。两座干熄焦本体间通廊宽7.5m，通廊基底标高-12.8m。GX-1转运站与GX-2转运站间焦炭运输系统通廊基础底标高-8.625m干熄焦焦炭运输系统GX-1转运站与干熄槽本体基础相邻，GX-1转运站为阀板基础，尺寸为13.2m13.2m，基础底板厚1.1m，基础底标高-13.1m，局部集水坑处底标高-14.1m。五、施工条件本工程建筑物地下部分较深，结构位于粉质粘土或细砂土层之上，地表为海砂吹填土，流动性大，土方开挖易塌方；地下水与海水相通，对混凝土结构有腐蚀性。地下水位高，根据地质资料，地表以下0.7米即见水，本工程基础结构底标高在-13.2m，集水坑部分在-14.2m。在深基坑周围采用深井井点降水。施工现场采用集水管,抽出的水直接排入集水管后由集水管排至业主指定地点，降水从土方开挖之前开始，到回填土施工完毕结束。第三章 施工部署一、施工总体目标1、工程质量标准：按照国家现行施工及验收规范标准等级合格。2、工期目标：2007年10月1日开始布井，10月5日开始抽水，到10月10日达到开挖条件，到基础施工完回填完降水结束。确保按合同工期完成。3、现场管理目标：按照北京市安全文明施工管理办法的规定，进行组织管理，争创市级文明工地。4、安全目标：事故控制在0。二、施工准备1、施工机具、材料准备 (1)深井滤管：500mm水泥滤管。在基坑外侧区域设置深井，深井间距12m，井深30m。(2)集水总管：采用300mmPVC管，用PVC三通连接，防止漏气、漏水。 1.3抽水设备：根据设计配备高压潜水泵，以及机组配件和水箱。 1.4移动机具：自制移动式井架(采用振冲机架设备)，牵引力为6t的绞车。 1.5钻孔冲击管：2198mm的钢管，其长度为10m。 1.6水枪：505mm无缝钢管,下端焊接一个16mm的枪头喷嘴,上端弯成大约直角,且伸出冲击管外,与高压胶管连接。 1.7蛇形高压胶管：压力应达到1.50MPa以上。 1.8高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。 1.9粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。 2、拟投入本工程主要施工机具、材料计划表序号机具设备名称规格型号单位数量1单斗液压反铲挖掘机WY160A 台12泥浆运输车辆23钻孔机QJ-250台14高压潜水泵QY-25台405水泥滤管500米9306PVC管300米8203、技术准备 (1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。 (2)打井设备与抽水设备检查。第四章 施工现场平面布置一、布置原则施工平面布置紧凑合理，尽量减少施工用地。保证现场运输道路畅通，减少场内运输费。采用装配式施工设施，减少搬迁损失、提高施工设施安装速度。施工设施布置满足方便生产、有利于生活、安全防火、环境保护和劳动保护要求。二、排水管道设置 沿基坑边周圈布置一圈排水管道，留出道路位置。排水管道采用300的PVC管排水管道，沿纬三路布置外排总管排至业主指定地点（见附图）。三、施工用电由甲方指定电源接点，每个现场设一个总配电箱。施工单位负责接至使用地点。采用三相五线制布线，一机一闸一保护。四、施工用水根据甲方指定用水接头，现场供水管采用32PVC管。满足施工、生活、消防需要。第五章 施工方法一、测量定位放线根据图纸设计尺寸和定位坐标，将干熄焦本体中心线，测放到施工场地上，并作标志桩，以备重复放线使用，测量采用“平面轴线定位法”。1、根据施工图中的设计尺寸，测量出干熄焦本体中心线，找出中心点的位置。2、根据干熄焦的中心线，测量出各方向的轴线，并做好各点位的保护工作，测量完毕后，应进行闭合检验，确认无误后，请监理工程师复审，确认。3、现场定位线经监理确认无误后，应及时作好外引控制桩，并作出明显标志，注明桩号、轴线号。控制桩要有可靠的保护措施，以便重复放线时使用。4、标高的测量控制：根据建设单位提供的高程点，将标高引到施工场地原有的建筑或稳定的构筑物上，并用红色的油漆作出三角符号，写明高程数字，备后期控制标高用。5、确定井点布置位置：本工程基础土方开挖坡度按不小于1：1。根据图纸设计尺寸和基础大样图测量出基础的外轮廓线，再根据基础的深度、放坡坡度计算出开挖放坡宽度，基础垫层外边线距基槽底边线500mm。确定基础的开挖外边线，从而确定井点布置位置。6、测量放线结果应由测量者，复核者签字，并经监理工程师确认后生效，施工单位要妥善保存，作为后期测量放线的依据。二、确定井点布置及排水设备 （一）基坑周圈井点计算1、深基坑总涌水量计算（1）、基坑总涌水量计算含水层厚度：H=27.85-0.7 = 27.15m降水深度S = 14.2-0.7+1=14.5m基坑假想半径：由于该基坑长宽比不大于5，所以可以简化为一个假想半径为x0的圆井进行计算。因本工程结构位于细砂土层之上，取K =10m/d。x0=（A/）0.5= 13882/3.140.5 =60m抽水半径R = 1.95S（HK）0.5=1.9514.5（27.1510）0.5 =430m基坑总涌水量：Q = 1.366K（2H0-S）S/（lgR-lgx0） (H0取27.15m) =1.36610(227.15-14.5)14.5/（lg430-lg60） =8807m3/d367m3/h 0.102m3/s （2）、深井进水过滤器需要总长度计算： 深井单位长度进水量计算： 深井过滤器进水部分需要的总长度为： 假定深井数进行试算确定深井井点数量，当井数为31个时，取H=27.15-14.5=12.65m，则： 此数值符合条件，故布置可行。（二）根据实际情况，综合考虑各方面因素，整个作业面深井间距12000mm，井深30m。管井布置见附图。根据以上计算的涌水量， QY-25型高压潜水泵40台，满足降水要求。 三、操作工艺 （一）管井施工要点1、工艺流程：钻孔清孔下井管下滤料管井潜水泵安装外排水泵安装抽水。2、技术要求：A、钻井、井管安装、灌滤料（1）钻机就位：钻机安装要求平稳牢固，钻机就位，偏差不许大于5cm。钻井时要求钻机杆保持垂直，允许偏差3。孔径不得小于600mm。 （2）泥浆护壁：开钻前应准备一定量的红粘土，在钻进过程中投入孔中，以防钻进时孔壁坍塌。 （3）钻孔：经专业工程师与甲方或监理代表现场检查合格后，方可开钻，施工中应保持井内应有水头高度，防止孔壁坍塌。 （4）井孔钻进达到设计深度以后，需报请专业工程师进行检查，验井深度达到成井要求深度后，清渣换浆，复验井深及钻头直径，合格签字后，方可下入滤管、填充滤料。 （5）滤管过滤器部分应提前钻出直径10mm的透水孔，沿圆周均匀布置67处，透水孔排距80mm，整体上呈梅花状布置。下井管时应检查接井管部位有无缺损裂纹，严禁“带伤”井管下入井孔内，下管时每隔5m下入导正扶中器，确保井管居中不歪斜，井管部位应包扎纱网或尼龙布，防止泥砂等进入井孔内。 （6）砾料应保证规格质量，含泥粉的砾料必须过筛后再用，填砾时应沿井壁与井管间缓慢投入，严禁车装冲填，以免冲撞井管产生歪斜及中间堵塞，经洗井发现砾料下沉时，及时补填砾料，不许产生井壁与井管间空洞，以免造成填砾不实，后期涌泥涌砂掩埋井泵后患。（7）成井后应及时进行洗井，采用移动式空压机或污水泵洗井，达到水清砂净以后，方可下入潜水泵进行试抽水运转，如发现经洗井后仍不出水或水量不达标的死井，应按达标要求检查，及时进行补井，不能待全面降水实施后再进行补井，耽误施工进度，每个管井施工完成后应填写管井施工记录及验收单。B、降水的水泵安装及排水抽排降水设备按一井一泵的原则，安装潜水泵抽、降、排水，每个降水疏干管井按设计要求下置一台潜水泵，每个管井应加盖保护。各项工序工程完成以后，先进行试抽运转排水，在此期间要全面检查降水设备、排水管路、电器安装设备(闸箱、开关、线路)等有无不达标的地方，如有应立即排除，待质量达标以后，即可开始连续降水，并定期观察水位、流量的动态变化，也应观察了解周边建筑物的安全状况，所测及所了解情况应及时汇总研究，发现问题及时解决调整。C、观察井设置在基坑中间位置设置一口观察井，井深30井内不设潜水泵。用于观测降水效果。D、构造要求（1）土孔统一为600mm，深度为井管底以下1m。（2）井管采用500mm的水泥滤管，长度根据上面计算的降水深度而定，上部有0.3m露出自然地面。（3）滤料为515粗砂，滤料回填到井口下0.5m，上部用软土填实。E、注意事项：（1）降水设备的管道、部件和附件等，在组装前必须经过检查和清洗。井管在运输、装卸和堆放时应防止损坏滤网。（2）井孔应垂直，孔径上下一致。井点管应居于井孔中心，滤管不得紧靠孔壁或插入淤泥中。（3）降水施工完毕，根据结构施工情况和土方回填进度，陆续关闭和逐个取出潜水泵。土中所留孔应立即用砂土回填。（4）水泵在井管内沉没深度应距井底1米以上。连续抽水时，水泵吸口应在动水位2m以下。（5）采用潜水泵，潜水电机、电缆及接头的绝缘必须安全可靠。井点管上口必须高出地面500mm，防止砂土进入。（6）安排专人负责水泵的开关及降水观测。（7）防止或减少降水影响周围环境的技术措施： a. 在砂质粉土中降水影响范围可达80米以上，降水曲线较为平缓，为此可将井点管加长，减缓降水速度，防止产生过大的沉降。亦可在井点系统降水过程中，调小水泵阀，减缓抽水速度。需要时，甚至暂停抽水。 b. 为防止抽水过程中将细微土粒带出，可根据土的粒径选择滤网。另外确保井点管周围砂滤层的厚度和施工质量，亦能有效防止降水引起的地面沉降。六、应注意的质量问题 1、土方挖掘运输车道不设置井点，这并不影响整体降水效果。 2、在正式开工前，由电工及时办理用电手续，或用柴油发电机供电，保证在抽水期间不停电。因为抽水应连续进行，特别是开始抽水阶段，时停时抽，井点管的易于阻塞，出水混浊，同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。 3、在抽水过程中，应经常检查和调节泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。 4、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。如“死井”数量超过10%，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。 5、主干管应按本方案做好流水坡度，流向水泵方向。 6、坑周围上部应挖好水沟，防止雨水流入基坑。 7、水泵抽出的水按前述设置的明沟排出，防止地表水渗下回流，影响降水效果。 第六章 安全管理保证措施一、施工安全、消防保卫管理措施1、贯彻落实安全生产方针、法律法规、标准、各项规章制度和操作规程；确保安全生产费用的有效投入；结合工程特点及施工全过程的情况，组织制定本项目工程各项安全生产管理办法和安全施工措施，并监督其实施。2、落实本项目（含专业分包、劳务分包单位）的专职安全管理人员，组织划分职工（含外用工）的班组建制，并明确各业务承包人的安全责任和考核指标，支持、指导安全管理人员的工作。3、健全和完善用工管理手续，录用外部劳务用工队伍必须及时向有关部门申报，组织签定安全协议，严格用工制度与管理，组织上岗安全教育，加强劳动保护和职业病防治管理工作。4、组织落实施工组织设计中安全技术措施，组织并监督施工中安全技术交底制度和设备、设施验收制度的实施。5、对安全生产进行检查签认，及时消除事故隐患；确保安全防护设施、设备、装置处于完好状态。对上级提出的安全生产与管理方面的问题，要定时、定人、定措施予以解决。6、各种机电设备定期进行检查，确认接零，接地是否可靠，防护装置是否齐全。二、安全注意事项 1、冲、钻孔机操作时应安放平稳，防止机具突然倾倒或钻具下落，造成人员伤亡或设备损坏。 2、已成孔尚未下井点前，井孔应用盖板封严，以免掉土或发生人员安全事故。 3、各机电设备应由专人看管，电气必须一机一闸。严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。第七章 文明施工保证措施一、文明施工目标争创唐山市文明工地。二、文明施工要点1、施工区域排水顺畅，无积水。2、渣土运输保证厂区道路整洁。3、材料堆放整齐，分类编号进行堆放。4、各种施工用采取分类分区堆放。5、降水及土方施工阶段现场无堆土。6、整个厂区的道路排水顺畅，无垃圾泥沙堆积。7、现场各种标识牌按照规范要求进行设立。三、文明施工管理措施（1）按照有关部门审批的施工总平面规划设置各项临时设施，施工区域施工周围统一采用围栏，现场的工具房做到统一布局、统一形状、统一颜色。（2）保证道路顺畅，无积水。在施工临时路口处设置车辆冲洗点，并设车辆冲洗点至厂区道路段临时道路作为混凝土路面。施工废水必须经过沉淀后排入附近的雨排水管道。（3）降水及土方施工期间，渣土车运行路线必须办理好渣土运输许可证后，方能在审批后的运行路线上运输土方或渣土。驶出现场和土方堆场的车辆，必须设专人清理汽车车轮后才可驰上正式道路。（4）大宗材料、成品、半成品机具设备等按指定位置有序堆放。（5）严格执行用电、用水、占用场地、占路、掘路及开设道口等报告制度，不经审批不得强行实施。严禁随意接水、接电。施工现场必须做到工完料清，及时清理现场。（6）施工现场临时库房，要设专人管理，库内有防火设施，各种五金配件、料具等，分门别类，按照规格堆放整齐。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
