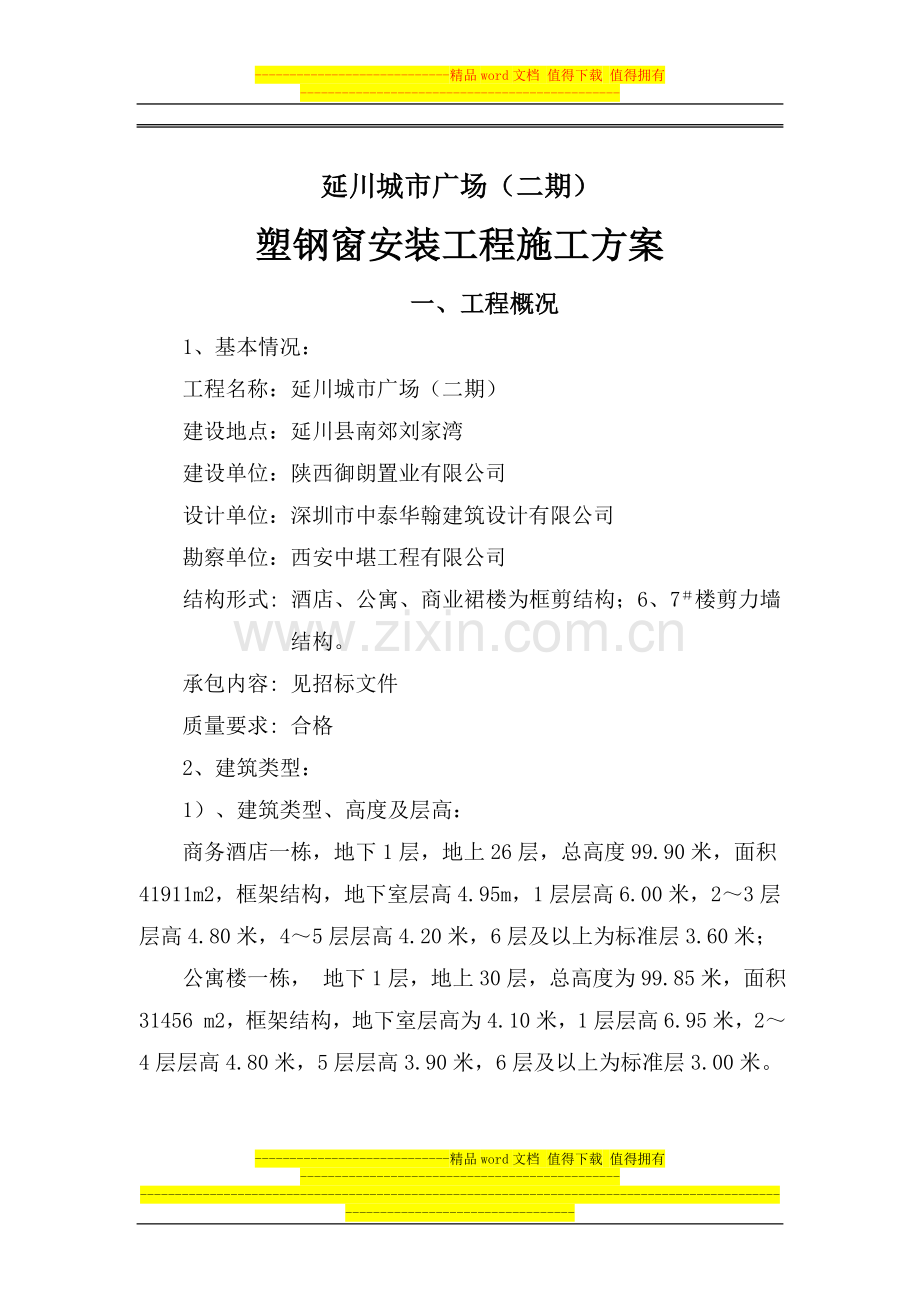

延川城市广场（二期）
塑钢窗安装工程施工方案
一、工程概况
1、基本情况：
工程名称：延川城市广场（二期）
建设地点：延川县南郊刘家湾
建设单位：陕西御朗置业有限公司
设计单位：深圳市中泰华翰建筑设计有限公司
勘察单位：西安中堪工程有限公司
结构形式: 酒店、公寓、商业裙楼为框剪结构；6、7＃楼剪力墙结构。
承包内容: 见招标文件
质量要求: 合格
2、建筑类型：
1）、建筑类型、高度及层高：
商务酒店一栋，地下1层，地上26层，总高度99.90米，面积41911m2，框架结构，地下室层高4.95m，1层层高6.00米，2～3层层高4.80米，4～5层层高4.20米，6层及以上为标准层3.60米；
公寓楼一栋， 地下1层，地上30层，总高度为99.85米，面积31456 m2，框架结构，地下室层高为4.10米，1层层高6.95米，2～4层层高4.80米，5层层高3.90米，6层及以上为标准层3.00米。

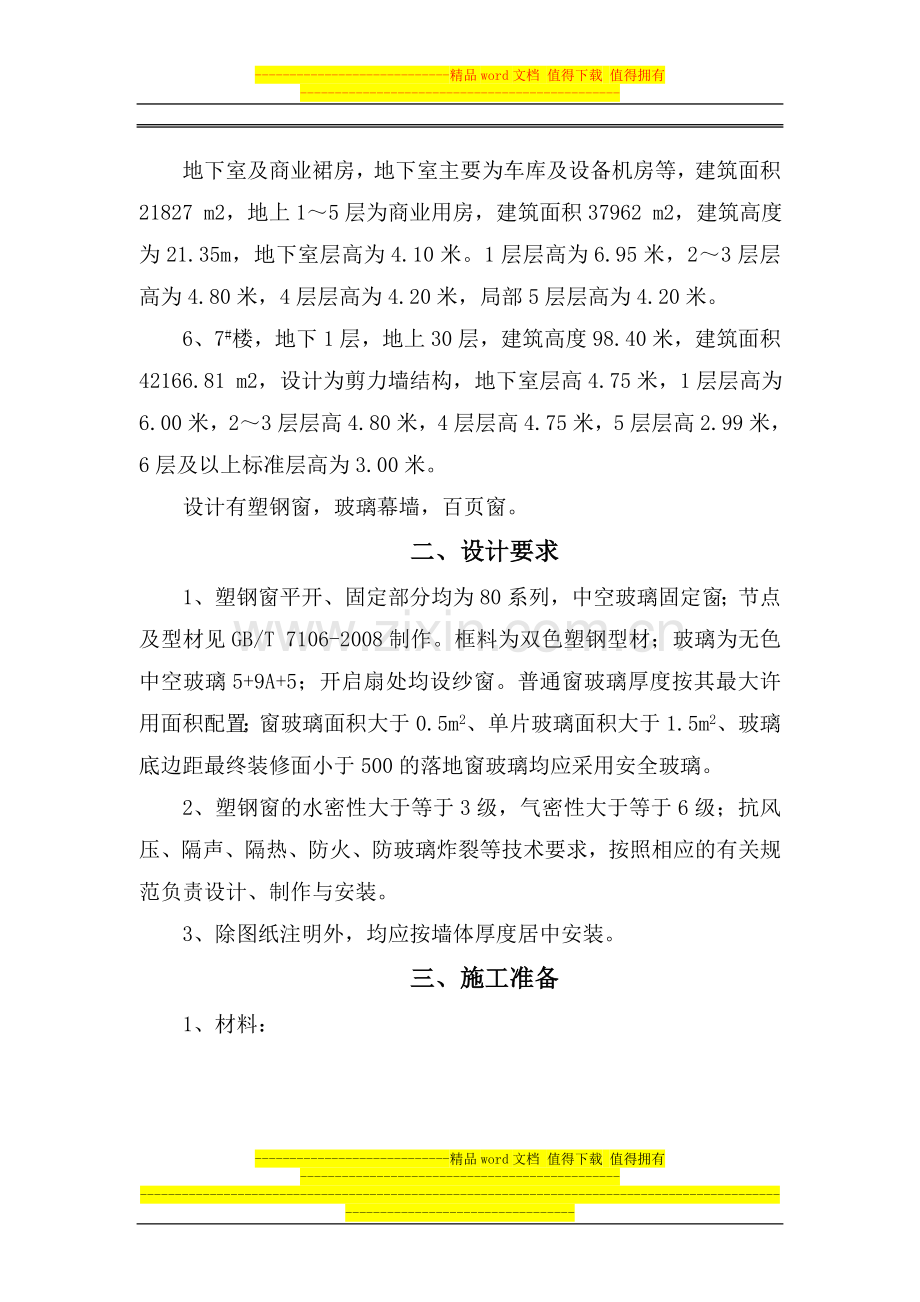

地下室及商业裙房，地下室主要为车库及设备机房等，建筑面积21827 m2，地上1～5层为商业用房，建筑面积37962 m2，建筑高度为21.35m，地下室层高为4.10米。1层层高为6.95米，2～3层层高为4.80米，4层层高为4.20米，局部5层层高为4.20米。
6、7#楼，地下1层，地上30层，建筑高度98.40米，建筑面积42166.81 m2，设计为剪力墙结构，地下室层高4.75米，1层层高为6.00米，2～3层层高4.80米，4层层高4.75米，5层层高2.99米，6层及以上标准层高为3.00米。
设计有塑钢窗，玻璃幕墙，百页窗。
二、设计要求
1、塑钢窗平开、固定部分均为80系列，中空玻璃固定窗；节点及型材见GB/T 7106-2008制作。框料为双色塑钢型材；玻璃为无色中空玻璃5+9A+5；开启扇处均设纱窗。普通窗玻璃厚度按其最大许用面积配置；窗玻璃面积大于0.5m2、单片玻璃面积大于1.5m2、玻璃底边距最终装修面小于500的落地窗玻璃均应采用安全玻璃。
2、塑钢窗的水密性大于等于3级，气密性大于等于6级；抗风压、隔声、隔热、防火、防玻璃炸裂等技术要求，按照相应的有关规范负责设计、制作与安装。
3、除图纸注明外，均应按墙体厚度居中安装。
三、施工准备
1、材料：
1、）塑钢窗的品种、规格、开启形式应符合设计要求，各种附件配套齐全，钢衬符合设计要求，所有材料配件均具有产品出厂合格证和有资质的检测单位出具的检验报告。
2）、防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关标准的规定。
2、作业条件：
1）、门窗洞口已按设计要求施工完毕，并已划好窗安装位置标高控制墨线。
2）、检查窗洞口尺寸是否符合设计要求，有预埋件的窗洞口应检查预埋件数量、位置及埋设方法是否符合设计要求，如有影响窗安装的问题应及时进行处理。
3）、检查塑钢窗，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理，合格后才能进行安装。
四、操作工艺
1、防腐处理：
连接铁件、固定件等安装用金属零件，除不锈钢外，均应进行防腐处理。
2、门窗框安装前，应对+50cm（+100cm）线进行检查，并找好窗边垂直线及窗框下皮标高的控制线，在可能的情况下，拉通线，以保证门窗框高低一致。
3、就位和临时固定：
根据窗安装位置墨线，将塑钢窗装入洞口就位，将木楔塞入塑钢窗框和四周墙体间的安装缝隙，调整好窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准，用木楔或其他器具临时固定。
:4、塑钢窗框与墙体的连接固定：
1）、连接铁件与固定:适用于钢筋混凝土和砖墙结构。
2）、连接铁件用紧件固定，连接件宽度应大于或等于20mm，厚度不小于1.5mm。
（1）、射钉:适用于需要抹灰的混凝土结构，如阳台下口的窗框固定。
（2）、金属膨胀螺栓:适用于不抹灰收口的砼结构和砖墙结。
（3）、不论采用哪种方法固定，铁脚至窗角的距离不应大于180㎜，铁脚间距应按设计要求，间距应不大于600㎜。
（4）、门窗洞口与框四周空隙，按照留设洞口，安装后洞口上侧20mm、下侧≧20mm、两侧≧15mm的间隙。
5、塑钢窗框与墙体安装缝隙的密封：
1）、塑钢窗安装固定后，应先进行隐蔽工程验收，检查合格后再进行门窗框与墙体安装缝隙的密封处理。
2）、窗框与墙体安装缝隙的处理，按设计规定执行，采用发泡剂填嵌，完成后用防水密封胶封闭。
6、安装五金配件齐全，并保证其使用灵活。
7、安装窗扇及窗玻璃：
1）、窗扇及窗玻璃安装应在洞口墙体表面装饰工程完工后进行。
2）、本工程均为平开窗，一般在窗框安装固定好之后，将配好的窗扇整体安装，即将玻璃入扇镶装密封完毕，再入框安装，调整好框与扇的缝隙。
五、验收质量标准
1、采用标准：
建筑玻璃应用技术规程(JGJ113-2009)
建筑安全玻璃管理规定（发改运行【2003】2116号文
2、主控项目：
1）、塑钢窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。
检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和复验报告；检查隐蔽工程验收记录。
2）、塑钢窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，连接方式应符合设计要求。固定应距窗角、中横框、中竖框150-200mm，固定点间距应不大于600mm。
检验方法：观察；手扳检查：检查隐蔽工程验收记录。
3）、塑钢窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼樘料连接紧密，固定点间距应不大于600mm。
检验方法：观察；手扳检查；尺量检查；检查进场验收记录。
4）、塑钢窗扇应开关灵活、关闭严密，无倒翘。推拉窗扇必须有防脱措施。
检验方法：观察；开启和关闭检查；手扳检查。
5）、塑钢窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。
检验方法：观察；手扳检查；尺量检查。
6）、塑钢窗框与墙体间缝隙采用闭孔弹性材料填嵌饱满，表面采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。
检验方法：观察；检查隐蔽工程验收记录。
3、一般项目：
1）、塑钢窗表面应洁净、平整、光滑，大面应无划痕、碰伤。
检验方法：观察。
2）、塑钢窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。
3）、塑钢窗扇的开关力应符合下列规定：
（1）、平开窗扇平铰链的开关力就不大于80N；滑撑铰链的开关力应不大于80N，并不小于30N。
（2）、推拉窗扇的开关力应不大于100N 。
检验方法：观察；用弹簧秤检查。
（3）、玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。
检验方法：观察。
（4）、排水孔应畅通，位置和数量应符合设计要求。
检验方法：观察。
（5）、塑钢窗安装的允许偏差和检验方法应符合下表的规定。
塑钢窗安装的允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
门窗槽口宽度、高度高度
≤1500mm
2
用钢尺检查
＞1500mm
3

2
门窗槽口宽度对角线长度差
≤2000mm
3
用钢尺检查
＞2000mm
5
用1m水平尺和塞尺检查
3
门窗框的正、侧面垂直度
3
用钢尺检查
4
门窗横框的水平度
3
用钢直尺检查
5
门窗横框标高
5
用钢尺检查
6
门窗竖向偏离中心
5
用钢直尺检查
7
双层门窗内外框间距
4
用钢尺检查
8
同樘平开门窗相邻扇高度差
2
用钢直尺检查
9
平开门窗铰链部位配合间隙
+2 -1
用塞尺检查
10
推拉门窗与框搭接量
+1.5 -2.5
用钢直尺检查
11
推拉门窗扇与竖框平行度
2
用1m水平尺和塞尺检查

六、施工注意事项
1、避免工程质量通病：
1）、窗框固定不好，水平度、垂直度、对角线长度等超差，门窗框起鼓变形:门窗框临时固定后，在填塞与墙体之间的缝隙，注意不要使门窗框移位倾斜变形，应待门窗框安装固定牢固后，再除掉定位木楔或其他器具。
2）、塑钢窗表面腐蚀变形:施工时严格做好产品保护，及时补封好破损掉落的保护胶纸和薄膜，并及时清除溅落在铝门窗表面的灰浆污物。
3）、窗扇玻璃密封条脱落:玻璃厚度与扇挺镶嵌槽及密封条尺寸配合要符合国家标准及设计要求，安装密封条时应留有伸缩余量。
4）、窗表面划痕:使用工具清理铝门窗表面时不得划伤、割伤铝合金型材表面。
5）、外观不整洁:窗表面污迹应用专门溶剂或洁净的水及棉纱清洗掉，填嵌密封胶多余的胶痕要及时清理掉，确保完工的铝门窗表面整洁美观。
2、主要安全技术措施：
1）、安全防护用品及措施：
（1）、塑钢窗安装人员进入施工现场必须戴安全帽，穿防滑的工作鞋，严禁穿拖鞋或光脚。
（2）、高空室外安装塑钢窗必须要有安全网、护身栏等防护设施，高处作业必须系好安全带。
2）、施工机具：
（1）、如有需焊接部位，焊接机械的使用要符合《施工现场临时用电安全技术规范》 (JGJ46-2005)第八章第五节“焊接机械”的规定，并注意电焊火花的防火安全。
（2）、电动螺丝刀、手电钻、冲击电钻等必须选用二类手持式电动工具，严格遵守《手持电动工具的管理、使用、检查和维修安全技术规程》(GB/T 3787-2006)，每季度至少全面检查一次；现场使用要符合《施工现场临时用电安全技术规范》(JGJ46-88)第八章第六节“手持式电动工具”的规定，确保使用安全。
3）、射钉枪：
（1）、操作人员要经过培训，严格按规定程序操作，工作时要戴防护眼镜，严禁枪口对人。
（2）、射钉弹要按有关爆炸和危险物品的规定进行搬运、贮存使用，存放环境要整洁、干燥、通风良好、温度不高于40度，不得碰撞，用火烘烤或高温加热射钉弹，哑弹不得随地乱丢。
（3）、墙体必须牢固、坚实并具承受射冲力的刚度。在薄墙、轻质墙上射钉时，墙的另一面不得有人，以防射穿伤人。
（4）、特种钢钉:钉特种钢钉应选用重量大的榔头，操作人员要戴防护眼镜。为防止钢钉飞跳伤人，可用钳子夹住再行敲击。
4）、玻璃搬运和安装：
（1）、搬运玻璃前首先检查玻璃是否有裂纹，特别要注意暗裂，确认完好才搬运。
（2）、搬运玻璃时必须戴手套、穿长袖衫，玻璃要竖向，以防玻璃锐边割手或玻璃断裂伤人。
（3）、高处安装玻璃时应稳妥置放，其垂直下方不得有人。
（4）、风力五级以上难以控制玻璃时，应停止搬运和安装玻璃。
5）、塑钢窗清洁：
使用天清洁剂清洁塑钢窗时，室内要通风良好，戴好口罩，严禁吸烟，周围不准有火种，沾有天那水的棉纱布应收集在金属容器内及时处理。
七、产品保护
1、塑钢窗运输时应妥善捆扎，樘与樘之间用非金属软质材料隔垫开，吊运时选择牢靠平整的作点，防止门窗相互磨损、挤压扭曲变形，损坏附件。
2、塑钢窗进入施工现场后应在室内竖直排放，产品不能接触地面，底部用枕木垫平高于地面100㎜以上，严禁与酸、碱性材料一起存放，室内应清洁、干燥、通风。
3、塑钢窗装入洞口就位临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封包扎好，再进行门窗框与墙体安装缝隙的填嵌密封和洞口墙体表面装饰等施工，以防止水泥砂浆、灰水、喷涂材料等污损塑钢窗表面。在室内外湿作业未完成前，不得破坏窗表面保护材料。
4、进行焊接作业时，应采取措施，防止电焊火花损坏周围的塑钢窗型材、玻璃等材料。
5、禁止人员踩踏塑钢窗，不得在塑钢窗框架上安放脚手架、悬挂重物，经常出入的窗洞口，应及时用木板将窗框保护好，严禁擦碰塑钢窗产品，防止塑钢窗变形损坏。
6、铝门窗清洁时，保护胶纸要妥善剥离，注意不得划伤、刮花铝合金表面氧化膜。
八、职业健康与环境保护
1、现场所产生的垃圾、废料等及时回收倒在指定垃圾堆放点，保持施工现场清洁卫生。
2、新员工上岗前要进行职业安全健康卫生培训教育，在岗期间要定期组织员工进行职业安全健康卫生培训教育。
1）、培训教育内容：
⑴、学习和掌握相关的职业安全健康卫生知识。
⑵、遵守职业病防治法律、法规、规章和操作规程。
⑶、正确使用和维护职业病防护设备和个人使用的职业病防护用品。
⑷、发现职业病危害事故隐患及时报告。
3、建立健全有毒有害岗位职业安全健康、劳动卫生责任制。建立检查制度，定期分析生产环境提出改善措施。
1）、及时采取防尘措施，尽量避免粉尘污染，减少员工接尘的时间，定期对接触有害因素的员工进行体检。
2）、发生急性中毒事件时，要及时进行处理并向职业安全健康劳动卫生部门和市（区）安监部门、市（区）建设部门报告。
3）、制订职业安全健康卫生和职业病防治报告制度，并要求严格执行。
4）、严格执行《中华人民共和国职业病防治法》和国家、广东省规定的职业健康卫生安全的有关法律、法规。宣传贯彻执行劳动保护、职业卫生健康的方针、政策。
4、职业安全健康劳动卫生防护：
1）、有毒有害产生场所应设有职业安全健康卫生防护装置。由生产过程、劳动过程中产生的可能影响劳动者健康安全的有害的化学、物理、生物因素以及其他职业危害有害因素。、如工作场地降温，工作间密封防尘噪声防护等。
2）、防护设备、防护措施应和生产设备同步进行。
3）、防护设施装置完好率在95%以上。
4）、建立劳保用品发放、使用制度；以及职业安全健康、劳动卫生知识的培训教育制度。定期对员工进行教育。
5、生产职业安全健康劳动卫生监测：
1）、生产场所有毒有害因素的浓度、劳动过程中的有毒有害因素、一般卫生条件和卫生技术不良有关的有毒有害因素应符合国家职业安全卫生健康标准。
2）、有毒有害作业点进行监控，其监控率不少于95%，工作时间或工作次数，监控在正常的工作范围内。
3）、粉尘或物理因素监控合格率应有90%以上。
4）、粉尘作业岗位按国家标准程度进行分级，不允许存在二级危害，更不能有三级、四级危害因素的存在。
5）、如发现有毒、有害因素超标，应及时进行治理整顿，降低有毒有害因素的浓度，使之符合国家允许的标准以下。
6）、噪声作业岗位按国家标准进行监控，消除和减弱生产中噪声源，控制噪声的传播，加强个人的防护，使之符合国家允许的标准以下。

陕西御朗置业有有限公司
2015年7月12日
