特种污水源热泵机组介绍

一、 产品的质量水平：
1、每台机组的设计、生产、销售均严格按照ISO9001质量保证体系运行，以确保产品质量的可靠性。
2、每台机组严格按国家标准规定的检测项目，通过由国家压缩机制冷设备质量监督中心认可的全性能测试台检测，各项性能指标均达到或优于国家标准规定的要求，才准予出厂。产品质量稳定，运行可靠，得到了国内外广大用户的一致好评！
3、绿特公司具有国际先进水平的热泵机组试验室（国家级），用于热泵机组的设计、开发、研制及产品的出厂测试。

二、 机组性能介绍：
1、压缩机

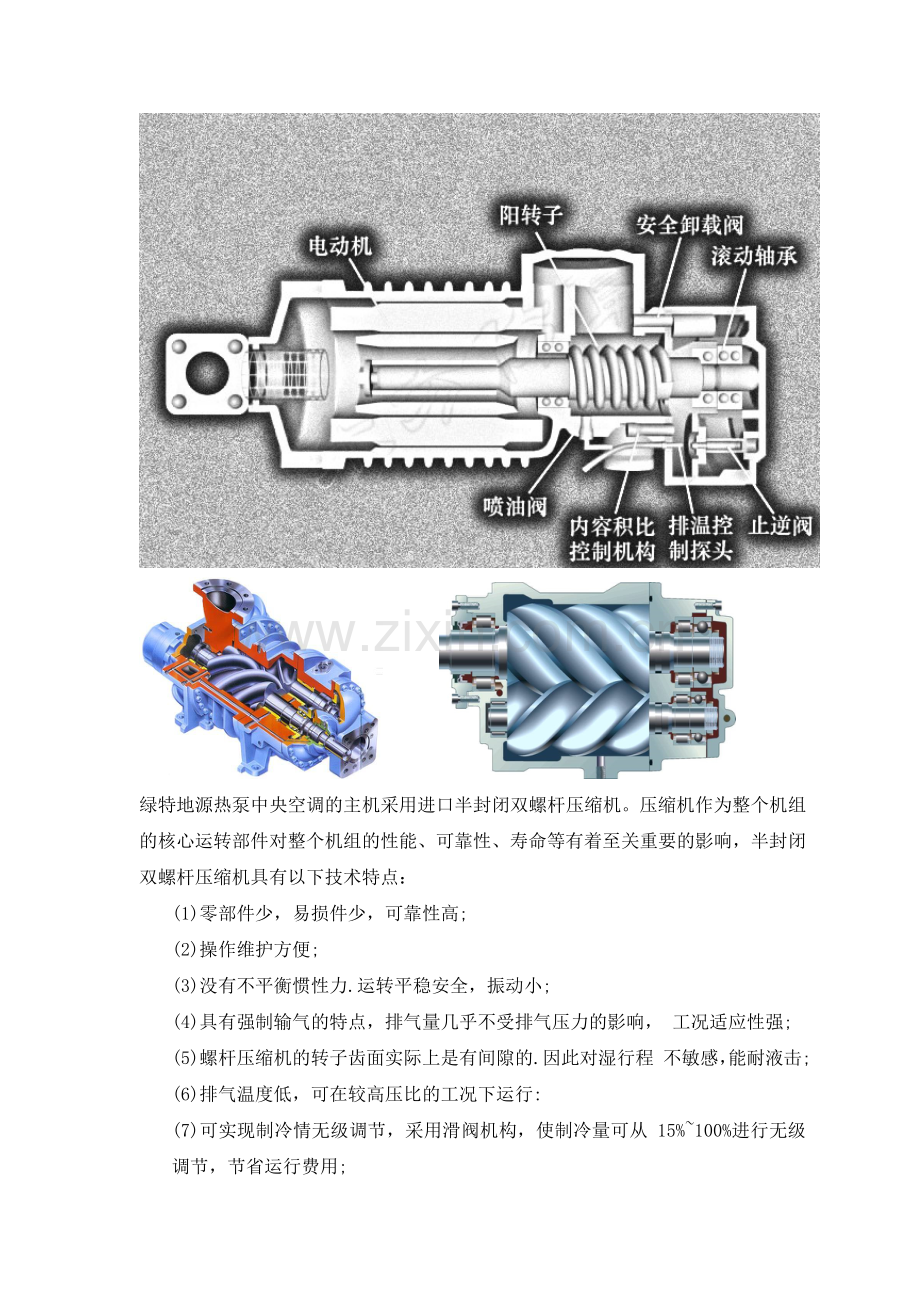

机体结构示意图

绿特地源热泵中央空调的主机采用进口半封闭双螺杆压缩机。压缩机作为整个机组的核心运转部件对整个机组的性能、可靠性、寿命等有着至关重要的影响，半封闭双螺杆压缩机具有以下技术特点：
(1)零部件少，易损件少，可靠性高;
(2)操作维护方便;
(3)没有不平衡惯性力.运转平稳安全，振动小;
(4)具有强制输气的特点，排气量几乎不受排气压力的影响， 工况适应性强;
(5)螺杆压缩机的转子齿面实际上是有间隙的.因此对湿行程 不敏感，能耐液击;
(6)排气温度低，可在较高压比的工况下运行:
(7)可实现制冷情无级调节，采用滑阀机构，使制冷量可从 15%~100%进行无级调节，节省运行费用;
(8)容易实现自动化，可实现远程通信。
2、蒸发器、冷凝器介绍

绿特高效壳管换热器材料采用绿特公司专用的内螺纹铜管，比一般壳管换热器传热效率明显提高。结构简单，制造方便，在相同管束情况下其壳体内径最小，管程分程较方便。 管程走水，分配均匀，无水短路现象，可方便地打开水室清洗换热管，维护方便，可靠性更高。
3、制冷零配件介绍
制冷零配件采用国内外知名品牌：
序号
配 件 名 称
制造商品牌
1.
膨胀阀
丹佛斯Danfoss
2.
电磁阀
美国ALCO
3.
干燥过滤筒
美国ALCO
4.
干燥过滤芯
美国ALCO
5.
视液镜
美国ALCO
6.
冷媒表
台湾Fuco
7.
高低压开关
日本鹭宫Saginomiya
8.
电器部件
韩国LS（LG）
9.
针阀
台湾AUCO
10.
水流量开关
韩国3S
11.
配电控制箱
冷板喷塑
12.
铜管
青岛宏泰
4、自动控制系统介绍
系统控制采用电脑全自动汉字显示控制系统，可实现微机联网及远程控制，有效控制距离1KM，主机控制功能如下：

1）温度自动控制：依据设定的温度，自动确定开关机的数量。
2）时间自动控制：预先设定自动开关机的时间。
3）运行时间自动平衡：每次启动时，优先启动运行时间短的机组。
4）故障汉字显示：运行故障自动记录，并有汉字查询、显示（温度显示，压缩机显示，水泵显示，用户水温、时间调试设定等）。
5）运行自动保护：过载、欠压、缺相、超温等保护装置，进出水温度过高、过低、缺水、防冻等保护。
6）智能控制系统：采用德国西门子的PLC微电脑控制（国内授权生产也可），电脑硬件能适应-30℃— +60℃的环境温度，人机界面，采用西门子触摸屏和西门子工控机
主机安全运行：水泵、主机顺控连锁。
7）闭环控制系统软件：主机接到启动指令循环水泵必须超前主机一定时间启动；主机接到停机指令循环水泵必须滞后主机一定时间关闭。多热泵系统各个机组开启和关闭必须间隔一定时间。具有自身停机保护报警功能，包括：低压保护、高压保护、流量保护、电机保护，启动方式：ⅰ.部分绕组启动，ⅱ.星三角启动，设定开停机频率时间间隔不少于7分钟。
8）机组具有多种保护：压缩机保护功能，水系统温度过低保护，水系统缺水、断水保护，备有手动操作系统，机组具有故障诊断功能。机组制冷量、制热量根据外界负荷情况进行自动调节。

三、 技术特点
1、属清洁于可再生能源技术
城市污水、工业废水、热电废水、印染废水、地热尾水等这些都是以前我们所不曾注意的宝贵资源，毫无利用的排放不仅污染了当地周围环境，还造成了一种能源的一种浪费，而且这部分水量很大，不断再生，蕴藏的能量丰富，我公司研制的特种污水源热泵机组，以优良的性能，可以将这部分冷量和热量得以充分的利用，冬季提取污水热量给室内供暖，夏季提取污水冷量给室内降温，而且全年可提供生活热水。
2、属经济有效的节能技术
污水、工业余热废水、地热尾水等资源的温度一年四季相对稳定，是很好的热泵热源和空调冷源，或是单一提供热源，因为冷热源来自污水、工业废水、地热尾水等，大大节省了煤炭等天然燃料的消耗。运行费用相比传统采暖、空调系统费用节省50%左右，节能效果显著。
另外，污水、工业余热废水、地热尾水等资源相对稳定，使热泵机组运行更可靠、稳定。
3、环境效益显著
污水源热泵的污染物排放，与空气源热泵相比，相当于减少40%以上，与电供暖相比，相当于减少70%以上。
污水源热泵在运行中只是从水中吸热和排热，没有任何污染，没有燃烧，没有排烟，也没有飞舞，不需要堆放燃料废物的场地
4、一机多用，应用广泛
污水源热泵可供暖、空调还可供生活热水，一机多用，一套海水源热泵系统可以代替原来的锅炉和空调两套系统。
5、使用范围广
污水源热泵机组可以满足500-1000000㎡不同建筑物（住宅楼、别墅、宾馆、便利店、餐饮店、化工车间等）的夏季制冷、冬季供暖、全年提供生活热水的功能，为客户提供一个冬暖夏凉，生活舒适的生活环境。

四、 服务质量
绿特空调系统有限公司，本着一切为客户着想，一切从客户出发的服务原则，竭诚为客户服务，全国范围内均有代理服务网点，其中包括武汉、吉林、黑龙江、哈尔滨、甘肃、新疆、潍坊、陕西、四川等均有服务网点，保证最快时间解决客户之忧。
售后专线：0536-2257166 。
