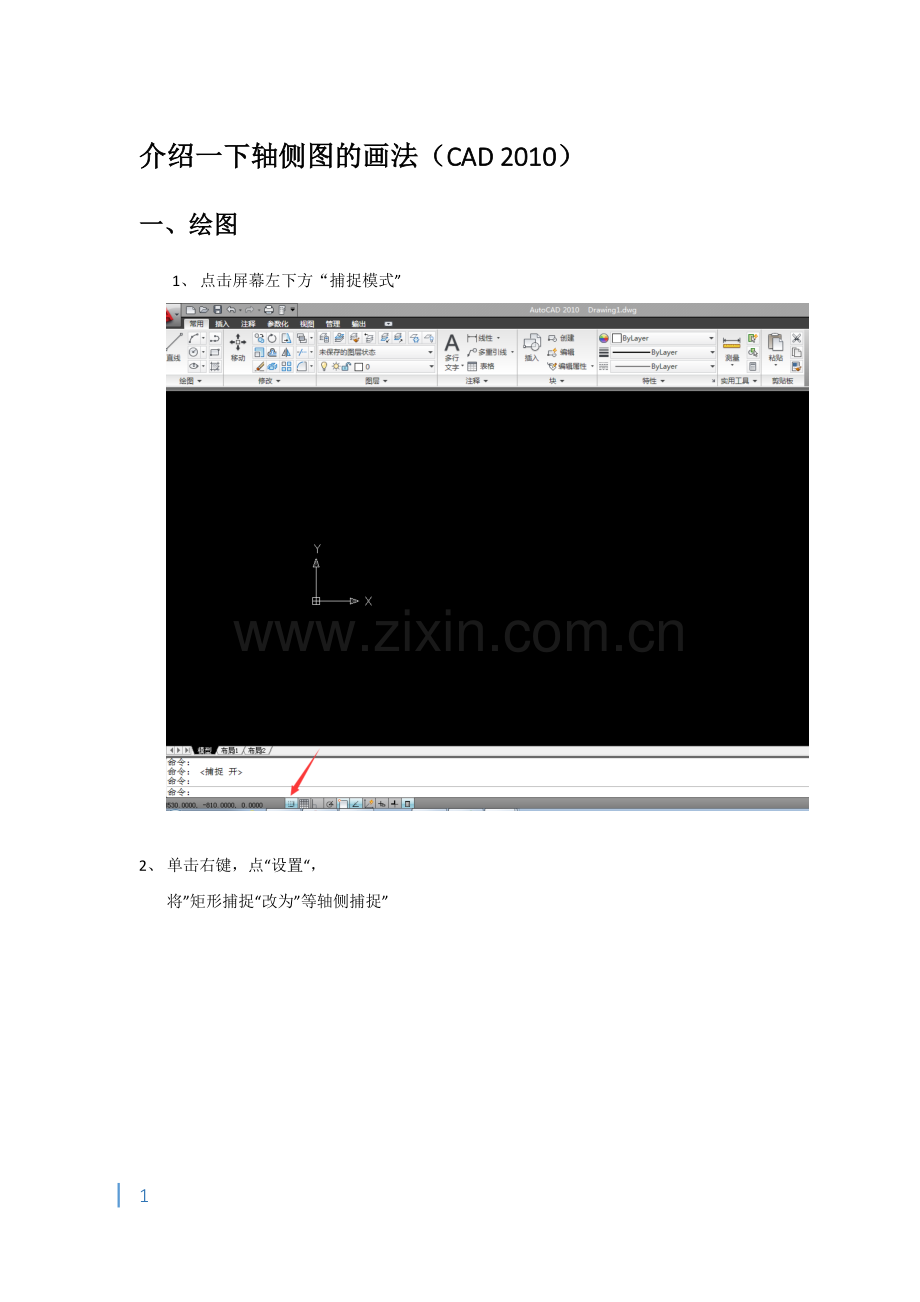

介绍一下轴侧图的画法（CAD 2010）
一、绘图
1、 点击屏幕左下方“捕捉模式”

2、 单击右键，点“设置“，
将”矩形捕捉“改为”等轴侧捕捉”

之后屏幕变这样：

3、 用“line”、”pline”命令可以画出如下图形：
注：1、“正交”（F8）开状态；
2：在“line”、”pline”命令的“下一点”状态，可以直接输入线长，画出长度精确的线段；

4、 按”F5”键，调整至“等轴侧平面 俯视”模式，画出下面方向的线，形成三维效果（只是三维效果，与CAD 3d功能不同）

二、尺寸标注
1、点击“注释/标注/对齐”命令，

2、点击“注释/标注/倾斜”命令，

选择需要编辑的尺寸线，命令提示”输入倾斜角度“时，选择与尺寸分界线平行的线段，在此线段上点击2点，

修改后这样：

接着修改其他4个标注
注：关键在于选择与尺寸边界线平行的线段，在此线段上点击2点，以确定倾斜角度；
全部修改后这样：

为了效果更完美，可以修改一下标注文字的角度，做法如下：
点击“注释/文字/标注样式”，
新建样式”30d”，文字倾斜角度为30°，

同理可新建样式”-30d”，文字倾斜角度为-30°
注：有了这两个倾斜角度的文字，就可以完成轴测图尺寸标注中所有文字方向的修改；
修改方法如下：
点击“注释/标注/标注样式管理器”，点击“修改”

将文字样式改为新建的“30d”（根据需要，也可以改为“-30d”）

修改后效果如下：

三、轴侧图中画圆
1、按”F5”键，调整至“等轴侧平面 俯视”模式，并画出圆中心线，

2、点击“绘图/椭圆/轴，端点”，

点击“轴侧图圆（I）”(此选项轴测图模式下才有)，输入“圆心、半径”，绘图如下

标注尺寸（标注方法见前文），
