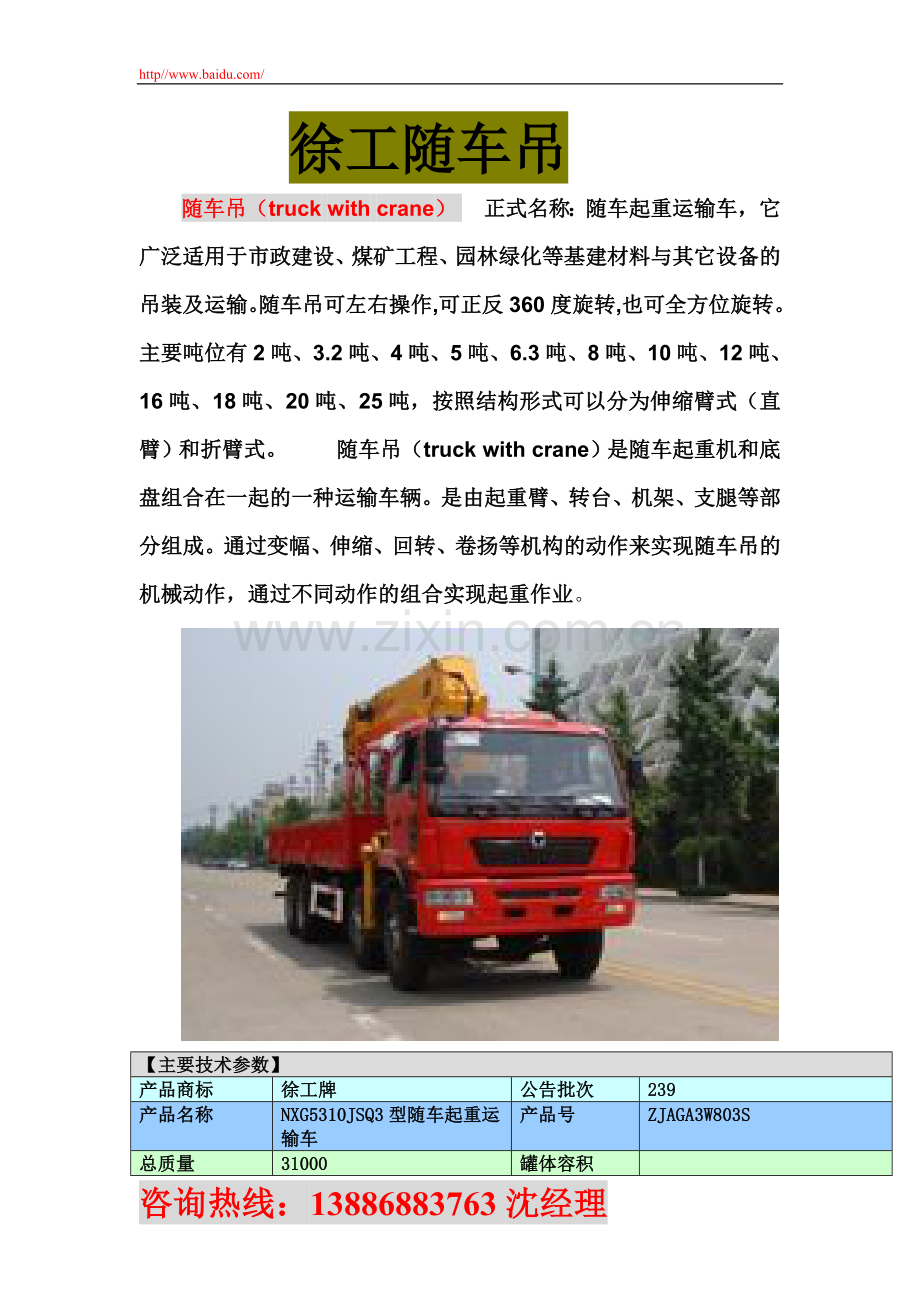

徐工随车吊
随车吊（truck with crane） 　正式名称：随车起重运输车，它广泛适用于市政建设、煤矿工程、园林绿化等基建材料与其它设备的吊装及运输。随车吊可左右操作,可正反360度旋转,也可全方位旋转。主要吨位有2吨、3.2吨、4吨、5吨、6.3吨、8吨、10吨、12吨、16吨、18吨、20吨、25吨，按照结构形式可以分为伸缩臂式（直臂）和折臂式。 　　随车吊（truck with crane）是随车起重机和底盘组合在一起的一种运输车辆。是由起重臂、转台、机架、支腿等部分组成。通过变幅、伸缩、回转、卷扬等机构的动作来实现随车吊的机械动作，通过不同动作的组合实现起重作业。

【主要技术参数】
产品商标
徐工牌
公告批次
239
产品名称
NXG5310JSQ3型随车起重运输车
产品号
ZJAGA3W803S
总质量
31000
罐体容积

额定载质量
13655,14055,13955,14255
外形尺寸
12000×2495×3910,3800,3750,3700
整备质量
17150,16750,16850,16550
货厢尺寸
8300,8400,8250,8200×2300×550,800
额定载客

准拖挂车总质量

驾驶室准乘人数
3
载质量利用系数

接近角/离去角
22/10
前悬/后悬
1460/2990,1460/3040
轴数
4
轴距
2100+4100+1350,2100+4100+1300
轴荷
6500/6500/18000(并装双轴)
最高车速
90
其它
直臂式起重机型号,额定起升质量及重量分别为(Kg): SQ14S:5000,14000,SQ12S;4600,12000,折臂式起重机型号,额定起升质量及重量分别为(Kg):SQ14Z:4700,14000,SQ12Z:4400,12000,选装上装起重机型式为折臂式.随底盘驾驶室选装中盖板、保险杠.防护材料:Q235,连接方式:螺栓连接,后防护断面尺寸高度:100mm,宽度68mm,离地高度520mm.
【底盘技术参数】
底盘型号
NXG1310D3ZEX
底盘名称
载货汽车底盘
商标名称
徐工牌
生产企业
南京徐工汽车制造有限公司
外形尺寸
11830×2487×2850,3300
轮胎数
12
接近角/离去角
22/11
轮胎规格
11.00-20,12.00-20,11.00R20,12.00R20
钢板弹簧片数
9/9/10
前轮距
2054/2054
燃料种类
柴油
后轮距
1848/1848,1860/1860
排放标准
GB17691-2005国Ⅲ,GB3847-2005
发动机型号
发动机生产企业
排量
功率
C280 33
SC9DK270Q3
东风康明斯发动机有限公司
上海柴油机股份有限公司
8300
8820
206
199

徐工随车吊作业指南:
1．起重设备司机必须经过专业安全培训，并经有关部门考核批准后，发结合格证件，方准单独操作。严禁无证人员动用起重设备。
　　2．工作前必须检查各操作装置是否正常，钢丝绳是否符合安全规定，制动器、液压装置和安全装置是否齐全和灵敏可靠。严禁机件带病运行。
　　3．起重臂仰角不得小于30°，起重机在载荷情况下应尽量避免起落起重臂。严禁在起重臂起落稳妥前变换操纵杆。
　　4．司机与起重工必须密切配合，听从指挥人员的信号指挥。操作前，必须先鸣喇叭，如发现指挥手势不清或错误时，司机有权拒绝执行，工作中，司机对任何人发出的紧急停车信号必须立即停车，待消除不安全因素后方可继续工作。
　　5．必须遵守一切交通管理规则和有关规章制度，严禁酒后开车。驾驶时，不准吸烟、饮食和闲谈。
　　6．在起吊较重物件时，应先将重物吊离地面10厘米左右，检查起重机的稳定性和制动器等是否灵活和有效，在确认正常的情况下方可继续工作。
