武汉艾尔通电气有限公司

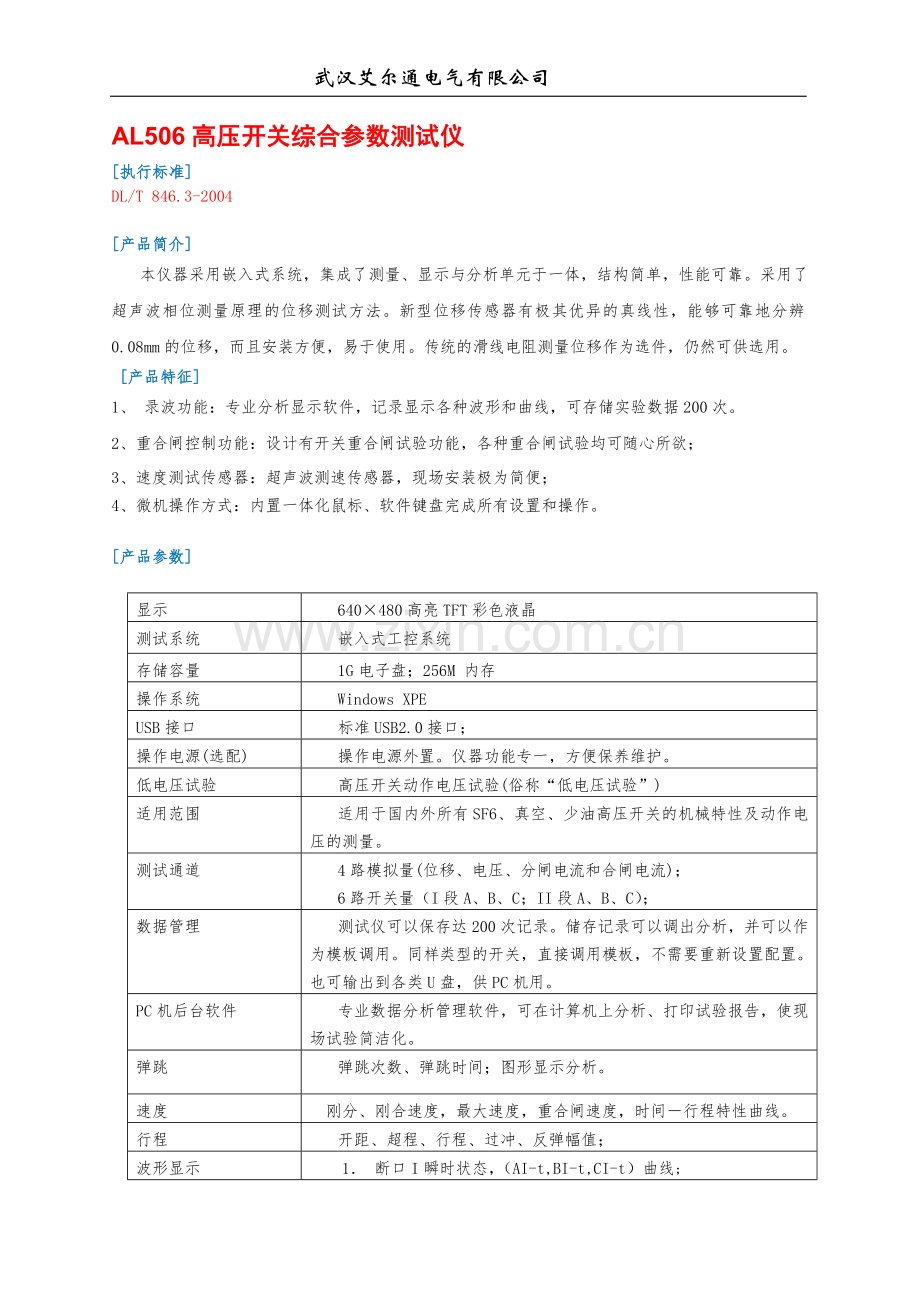

AL506高压开关综合参数测试仪
[执行标准]
DL/T 846.3-2004

[产品简介]
本仪器采用嵌入式系统，集成了测量、显示与分析单元于一体，结构简单，性能可靠。采用了超声波相位测量原理的位移测试方法。新型位移传感器有极其优异的真线性，能够可靠地分辨0.08mm的位移，而且安装方便，易于使用。传统的滑线电阻测量位移作为选件，仍然可供选用。
[产品特征]
1、 录波功能：专业分析显示软件，记录显示各种波形和曲线，可存储实验数据200次。
2、重合闸控制功能：设计有开关重合闸试验功能，各种重合闸试验均可随心所欲；
3、速度测试传感器：超声波测速传感器，现场安装极为简便；
4、微机操作方式：内置一体化鼠标、软件键盘完成所有设置和操作。

[产品参数]

显示
640×480高亮TFT彩色液晶
测试系统
嵌入式工控系统
存储容量
1G电子盘；256M 内存
操作系统
Windows XPE
USB接口
标准USB2.0接口；
操作电源(选配)
操作电源外置。仪器功能专一，方便保养维护。
低电压试验
高压开关动作电压试验(俗称“低电压试验”)
适用范围
适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量。
测试通道
4路模拟量(位移、电压、分闸电流和合闸电流)；
6路开关量（I段A、B、C；II段A、B、C）；
数据管理
测试仪可以保存达200次记录。储存记录可以调出分析，并可以作为模板调用。同样类型的开关，直接调用模板，不需要重新设置配置。也可输出到各类U盘，供PC机用。
PC机后台软件
专业数据分析管理软件，可在计算机上分析、打印试验报告，使现场试验简洁化。
弹跳
弹跳次数、弹跳时间；图形显示分析。
速度
刚分、刚合速度，最大速度，重合闸速度，时间－行程特性曲线。
行程
开距、超程、行程、过冲、反弹幅值；
波形显示

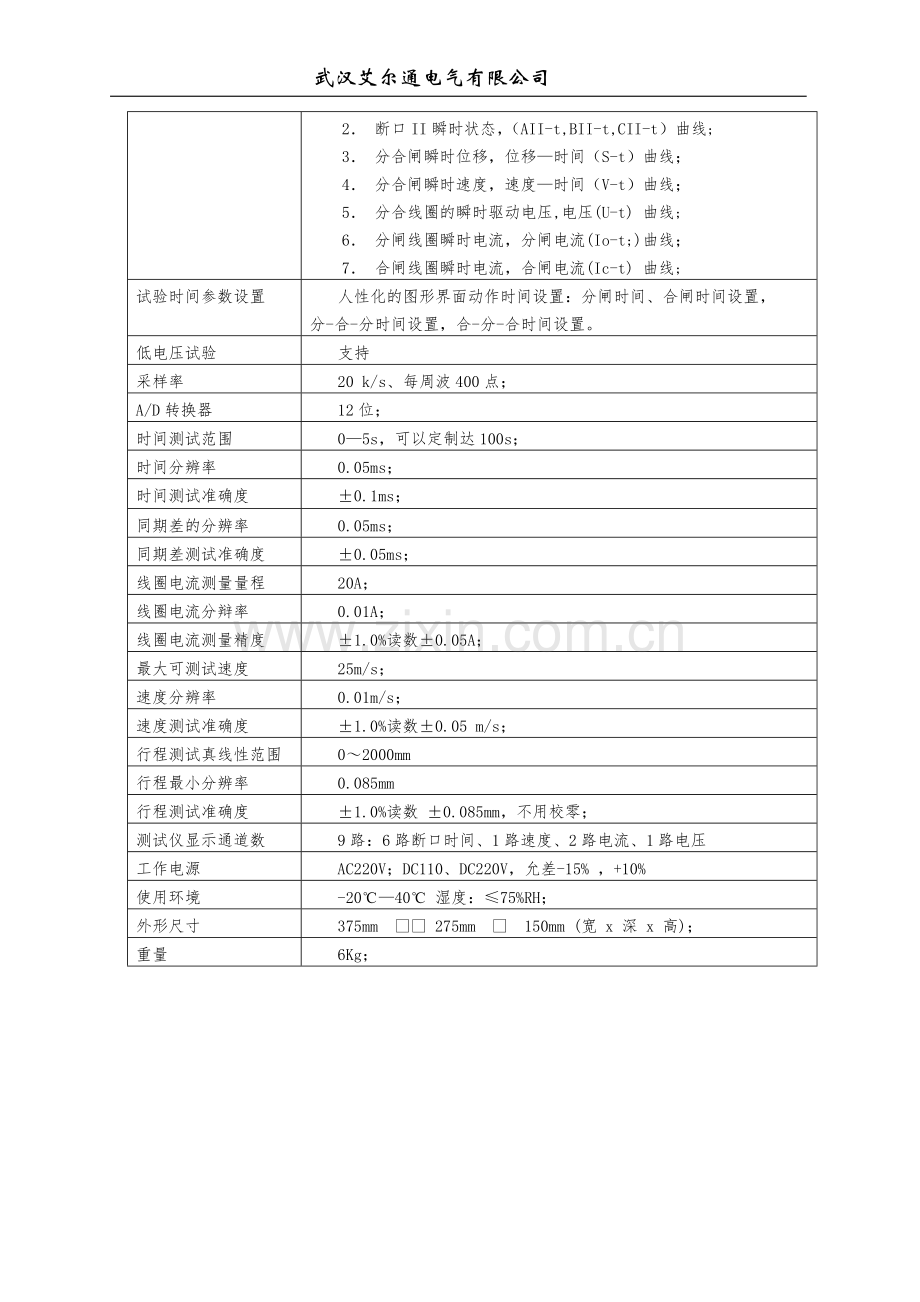

1． 断口I瞬时状态，（AI-t,BI-t,CI-t）曲线;
2． 断口II瞬时状态，（AII-t,BII-t,CII-t）曲线;
3． 分合闸瞬时位移，位移—时间（S-t）曲线；
4． 分合闸瞬时速度，速度—时间（V-t）曲线；
5． 分合线圈的瞬时驱动电压,电压(U-t) 曲线;
6． 分闸线圈瞬时电流，分闸电流(Io-t;)曲线；
7． 合闸线圈瞬时电流，合闸电流(Ic-t) 曲线;
试验时间参数设置
人性化的图形界面动作时间设置：分闸时间、合闸时间设置，
分-合-分时间设置，合-分-合时间设置。
低电压试验
支持
采样率
20 k/s、每周波400点；
A/D转换器
12位；
时间测试范围
0—5s，可以定制达100s；
时间分辨率
0.05ms；
时间测试准确度
±0.1ms；
同期差的分辨率
0.05ms；
同期差测试准确度
±0.05ms；
线圈电流测量量程
20A；
线圈电流分辩率
0.01A；
线圈电流测量精度
±1.0%读数±0.05A；
最大可测试速度
25m/s；
速度分辨率
0.01m/s；
速度测试准确度
±1.0%读数±0.05 m/s；
行程测试真线性范围
0～2000mm
行程最小分辨率
0.085mm
行程测试准确度
±1.0%读数 ±0.085mm，不用校零；
测试仪显示通道数
9路：6路断口时间、1路速度、2路电流、1路电压
工作电源
AC220V；DC110、DC220V，允差-15% ，+10%
使用环境
-20℃—40℃ 湿度：≤75%RH；
外形尺寸
375mm x 275mm x 150mm (宽 x 深 x 高)；
重量
6Kg；
