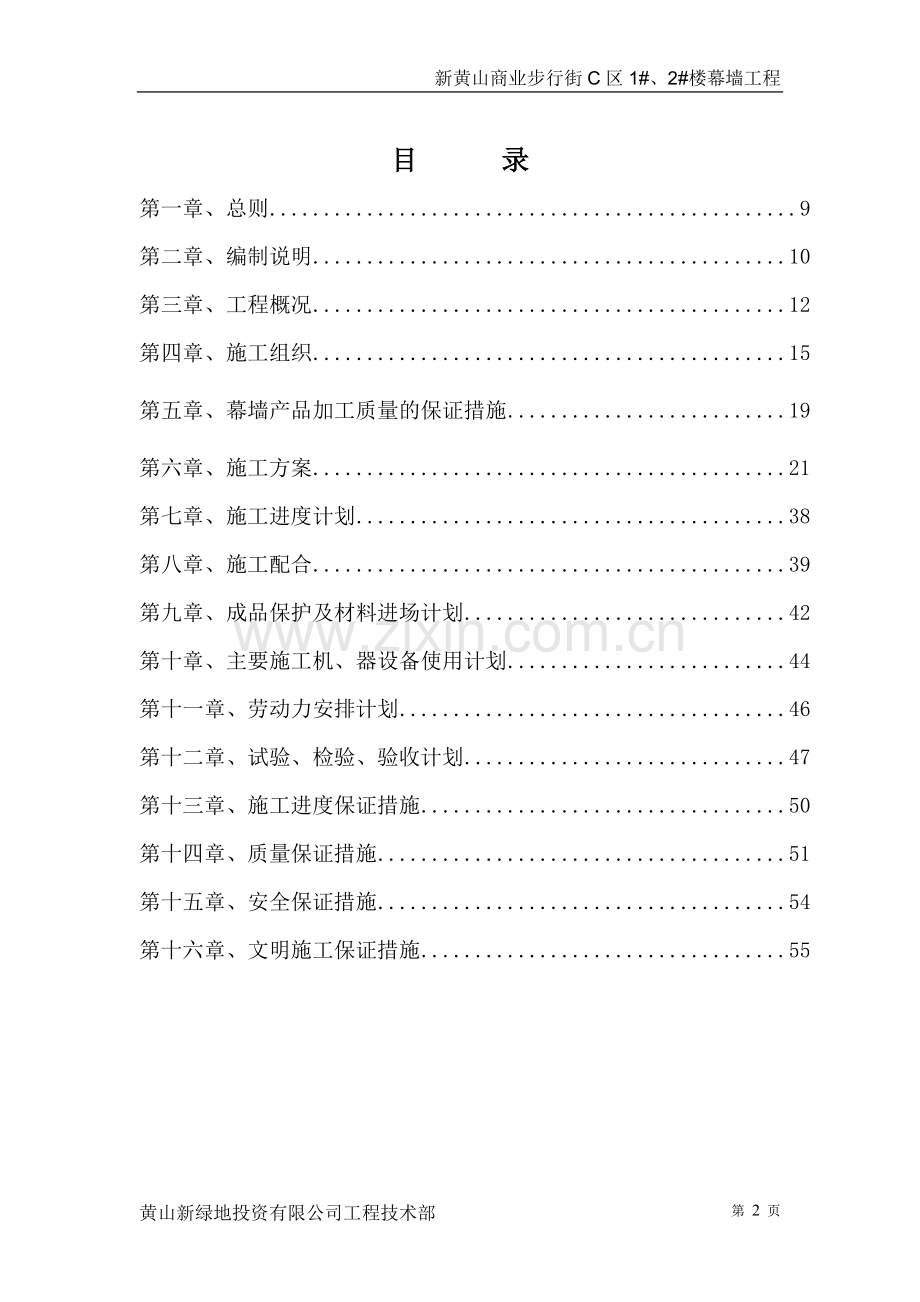

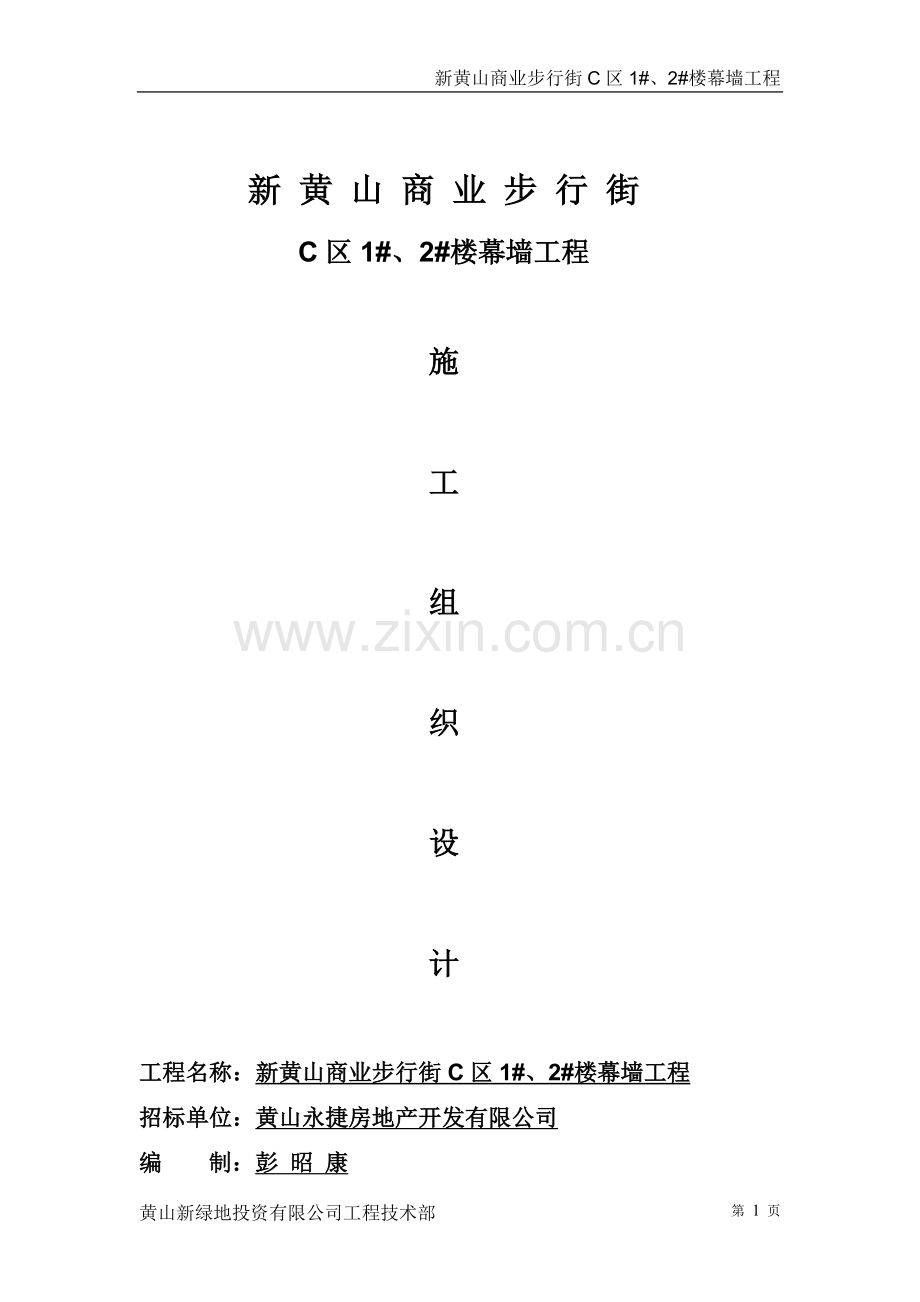

新黄山商业步行街C区1#、2#楼幕墙工程新 黄 山 商 业 步 行 街C区1#、2#楼幕墙工程施工组织设计工程名称：新黄山商业步行街C区1#、2#楼幕墙工程招标单位：黄山永捷房地产开发有限公司编 制：彭 昭 康目 录第一章、总则9第二章、编制说明10第三章、工程概况12第四章、施工组织15第五章、幕墙产品加工质量的保证措施19第六章、施工方案21第七章、施工进度计划38第八章、施工配合39第九章、成品保护及材料进场计划42第十章、主要施工机、器设备使用计划44第十一章、劳动力安排计划46第十二章、试验、检验、验收计划47第十三章、施工进度保证措施50第十四章、质量保证措施51第十五章、安全保证措施54第十六章、文明施工保证措施55 第一章 总则施工组织设计是用以指导拟建工程施工全过程中各项活动的技术、经济和组织的综合性文件，同时它又是针对不同的建筑物或构筑物均有不同的施工方法及施工程序而编制的一种指导性文件。对保证施工阶段的顺利进行、实现预期的效果，其意义非常重要。第二章 编制说明2.1编制依据1、 建设单位提供的建筑施工图2、 黄山新绿地投资有限公司深化设计的幕墙窗施工图3、 国家现行标准、规范、规章：建筑幕墙JG 3035-1996金属与石材幕墙工程技术规范JGT133-2001玻璃幕墙工程技术规范JGJ 10296玻璃幕墙工程质量检验标准JGJ/T139-2001预埋件设计规程YS 11-79建筑装饰装修工程质量验收规范GB50210-2001建筑结构荷载规范GBJ9及其附图全国基本风压分布图建筑抗震设计规范GBJ 11建筑设计防火规范GBJ 16钢结构设计规范GBJ 17建筑防雷设计规范GB 50057铝合金建筑型材GB 5237-85夹层玻璃GB 9962钢化玻璃GB 9963浮法玻璃GB 11614中空透明玻璃GB 11944铝及铝合金加工产品的化学成份GB/T 3190 硅酮建筑密封胶GB/T 14683-93建筑幕墙物理性能分级GB/T 15225-94建筑幕墙空气渗透性能检测方法GB/T 15226建筑幕墙风压变形性能检测方法GB/T 15227建筑幕墙雨水渗透性能检测方法GB/T 15228碳素结构钢GB700低合金高强度结构钢GB1597连续热轧镀锌薄板和钢带GB2518-88不锈钢棒GB1220-92不锈钢冷加工棒GB4226-92不锈钢冷轧钢板GB3280不锈钢热轧钢板GB1220-92建筑钢结构焊接规程JGJ81-91钢结构工程施工及验收规范GB50205-95钢结构工程质量检验评定标准GB50221-95公司相关文件（质量手册、程序文件、工作指引、作业指导书）第三章 工程概况3.1 工程概述新黄山商业步行街位于黄山市屯溪区跃进路，属黄山市中心城区，与屯溪老街、百货大楼、商贸城毗邻。幕墙经常受雷雨、日照、霜冻甚至台风等自然环境不利因素的影响，幕墙具备较强的防渗漏、防震、防火、防雷击、保温隔热等功能。本工程建筑类别为一类，耐久年限50年以上，耐火等级达一级，抗震设防烈度为七度。建筑风格庄重大方、简洁明快、富有十足的商业风格。3.2本次工程施工内容本工程包括玻璃幕墙、石材幕墙、铝板幕墙等一切相关的制作安装工程。3.3工程建设相关单位建设单位：黄山永捷房地产开发有限公司建筑设计单位：监理单位： 施工总承包单位：本幕墙工程由黄山新绿地投资有限公司负责设计、制作、安装及售后服务。3.4工程主要材料：3.4.1铝合金型材： 采用LD31铝合金热挤压成型，尺寸精度为高精级，符合国家标准GB/T5237-93有关规定；型材表面进行阳极氧化，氧化膜厚度符合现行国家标准铝及铝合金阳极氧化膜的总规范GB8013-87中的AA15级即氧化膜厚度不小于15m。3.4.2钢型材： 主要用于固定连接件，材质均采用低碳钢 Q235，符合国家标准GB699-88，表面均进行热浸镀锌或涂漆处理。不锈钢构件采用国产优质不锈钢。3.4.3玻璃 ：玻璃幕墙按招标文件及设计要求分别采用：. 横明竖隐玻璃幕墙：6Low-E9A6mm中空Low-E玻璃；. 根据规范要求使用钢化玻璃；采用的玻璃确保符合浮法玻璃GB11614-99，钢化玻璃GB9963-98，中空玻璃GB11944-89等标准。3.4.4铝板：采用2.5mm单层铝板，涂层厚度不小于35m。3.4.5：铝塑板：采用银灰色4mm铝塑板。3.4.6石材：花岗岩，25mm厚五莲红（火烧面）；25mm厚将军红（光面）。3.4.7铝合金装饰条： 采用50*30*1.2mm厚铝合金装饰条（木纹色）3.4.8密封胶： 幕墙板块间均采优质国产耐侯密封胶。3.4.9结构胶：采用优质国产中性单组份硅酮结构胶。3.4.10低发泡间隙双面胶带：选用中等硬度的聚胺基甲酸乙脂低发泡间隙双面胶带。3.4.11五金配件：螺钉、螺栓等五金件的材料均选用优质不锈钢制品。3.4.12填充、防火和隔热材料 采用聚乙烯发泡材料（泡沫条）作为胶缝的填充材料，其密度小于0.037g/cm3。防火材料采用耐火极限不小于2小时的岩棉和玻璃棉等不燃性材料。3.4.13其它材料：定位块材质为高密度氯丁橡胶，长度不小于100mm，厚度与玻璃厚度配合。不同材质之间的接触设置防腐垫片过渡，避免电化腐蚀。3.5主要技术指标3.5.1幕墙主要性能 1. 雨水渗漏性能达到国标三级2. 空气渗透性能达到国标三级；3. 风压变形性能达到国家五级；4. 平面内变形性能达到国标三级；5. 保温性能达到达到国标三级；6. 耐撞击性能达到达到国标二级；3.5.2防火：防火层采用1.5mm厚镀锌钢板为托板固定在幕墙横料与混凝土墙上，用防火密封胶对接缝进行密封，托板与横料及混凝土间的连接采用可移位连接。防火层耐火极限为2小时。3.5.3防雷： 幕墙竖向避雷带由上下电气连通的竖骨料构成，其水平距离不大于10m，幕墙在位于与主体防雷引下线可靠连接的均压环处的预埋件必须以小于10m的间隔与均压环电气连通，竖骨料再通过钢质连接件和不锈钢防雷垫片与预埋件连通。这样，在不大于100平方米的范围内，上下连通的竖骨料和均压环构成的避雷网格与主体防雷引下线连通，构成整个幕墙避雷系统。3.6工程质量目标： 确保达到国家验收规范的优良标准，争创优良工程。3.7工程工期目标：综合考虑本工程实际情况，我司拟安排现场施工150个日历天完成本工程所有外墙装饰工作，各阶段安装计划见总进度计划表。3.8工程安全文明生产目标：确保不发生重大安全事故，力争控制小事故发生率为零，创文明施工样板工地。第四章 施工组织4.1组织机构为了确保本工程施工进度计划的落实，保证施工质量、施工工期、施工安全，创优良工程及文明样板工地。公司成立“湖南省政府主办公楼幕墙工程项目部”进行全面工程管理，项目部组织机构：4.1.1组织机构项目组织机构图见下图：公 司项 目 经 理材 料组安 全组质 量组技术组仓库安装组电焊组打胶组机加组下料组4.1.2项目管理机构组成表：职务姓名职称执业或职业资格证明证书名称级别证号专业项目经理钱少坤中级注册建造师二级皖建安B（2011）0073922建筑工程施工员张冬祥初级施工员证03150582建筑工程质检员黄道满初级质量员证03130037建筑工程安全员汪灿初级安全员证C证皖建安C（2012）0155164建筑工程资料员张静初级资料员证10110243建筑工程造价员刘杰初级造价员证060000709建筑工程注：未经招标人同意不得中途更换人员，招标人有权清退不合格人员4.2施工准备4.2.1技术准备进场后，在施工进行之前认真做好“三级交底”工作。（1）、设计人员向参与该工程安装的项目部技术人员、施工主管和质量主管员进行技术交底，使之明确了解该工程的设计意图、工程难点以及安装施工过程中主要施工控制指标；（2）、项目部工程技术人员和施工员、质检员向参与该工程的安装队的工长和施工员、质检员、安全员进行安装技术、施工质量、施工安全控制以及工期要求的交底，使之明白该工程的工艺要求和质量、安全控制难点，以及工期的紧迫性；（3）、安装工长和施工员、质检员、安全员向所有参与该工程的施工工人进行讲解、示范，有必要时做样板，并组织有针对性的技术培训和安全培训，上岗前进行考核，合格后发证上岗。4.2.2人员准备 根据该工程要求，精心配置技术熟练、工作过硬的生产加工班组，以及有实战经验、综合素质上乘的安装队伍，以满足工程质量、进度要求。4.2.3材料准备及时按照图纸和合同要求进行材料的封样，确保所有材料都能满足合同要求和图纸要求。依照工程进度计划编制材料加工及材料进场计划，保证所有进场材料都必须是合格品，并能及时运抵工地，满足现场安装质量、进度要求。4.2.4临时设施 办公设施：及时进入现场，落实现场办公室及添置办公用品，办公室选定坚持就近、方便原则并遵行业主安排。计划需100m2左右，并及时把联络电话、地址等通报业主等相关方； 食宿：按照工程规模和工期要求，预计施工期内需保持施工人员120人左右，落实好人员的食宿，是确保工程圆满完成的基本保证。计划就近租用食宿用房240平方米。人员入住后及时向业主等汇报，并向当地职能部门做好申报工作； 材料堆放场地及仓库：及时与现场总包方联系，落实各楼层材料堆放场地和仓库，确保进场材料能有序堆放并得到周全的保护。计划设置一处约500m2范围的仓库对零星安装材料及易燃、易爆、有毒的材料由专人进行集中保管，仓库需配备足够的消防器具。每楼层设置约80平方米的范围作简易围护，作临时材料放置处。 石材加工区：本工程干挂石材幕墙3000多平方，计划设置一处约300m2范围的石材加工区，以确保石材现场加工能力能满足施工要求。 用水、用电：及时提交用水、用电计划以便能预留容量，严格按现场相关管理规定做好用水、用电工作，确保安全，规范、节约。4.2.5脚手架搭设调整调整脚手架原则上只对内排架进行局部调整，与主体的连接固定拉杆做到保留与确保脚手架的安全，脚手架调整到：层高控制在1.8m2.1m之间，每层需满铺架板，内排架与外墙、梁、柱面应保持足够的距离即控制在35cm45cm之间，外围和脚手架下底外围需设置安全网防护，防止坠物，脚手架调整完毕后要及时组织验收，合格后方可上架进行作业。4.2.6垂直运输本工程安装材料的垂直运输利用现场升降机吊装来完成，事先与总包协调使用有关事宜，事先做到使用前提供计划，使用中服从指挥。4.2.7作业面的调整进入现场后及安排安装面的测量复核，并及时把测量复核结果提交业主监理及总包，以协调好作业面超差部位的处理。4.2.8其它现场施工前做好业主、监理及总包等支持以及其它有关单位配合事宜的协调、落实。第五章 幕墙产品加工质量的保证措施5.1质量计划1、 设计活动的质量计划设计活动的质量计划使用产品设计任务书的形式。所有的设计活动按公司程序文件COP4.2-1文件控制程序、COP7.3-1设计和开发控制程序及COP7.3-2设计更改控制程序进行控制，产品设计任务书中必须要明确设计各阶段活动的安排和方式。2、 加工阶段的质量计划加工阶段的质量计划使用工序流程卡的形式。每项产品均由生产厂工艺员按产品设计要求编制相应的工序流程卡。3、 加工过程及半成品检验的质量计划对本工程幕墙、钢结构加工过程及有关成品的检验和试验要求，按公司原材料检验方案作业指导书相应检验计划要求进行检验活动。5. 2质量手册1)工序控制生产工序按工艺流程卡及公司石材幕墙加工作业指导书的要求进行加工。对玻璃打胶的工序参数应按胶的供应商的试验方法进行连续的控制。对材“石钻孔”及“背检装配”工序按金属与石材幕墙工程技术规范（JGT133-2001）6.3.1及6.3.2的要求进行控制。生产设备应进行定期的维护。生产人员按公司培训大纲的要求进行必要的培训，工序的操作人员必须持上岗。2)检验和试验生产加工过程及半成品的检验按公司程序文件COP7.5-2制作过程控制程序及COP8.2-5制作过程检验和实验程序执行。质检部对生产的过程及半成品的检验明确书面的检验要求。检验员按书面的检验要求，对生产加工过程及半成品进行检验止道工序经检验合格后方能进行下道工序的加工，检验应做好各种检验记录。需紧急放行的工序应作出明确标识，以保证可追溯性。3)检验、测量和试验设备公司质检部按计量器具的使用性质对计量器具进行分类，并建立计量器具台帐和校准计划，按计量器具的分类、校准计划，对计量器具进行定期校准，以保证检验的准确性。4)检验和试验状态各工序检验员应根据有关技术文件，产品标准及检验作业指导书，检验制作工序质量和安装工序质量，检验结果应实施状态结论，确保只有合格品才能进入下一工序。对不合格品严格实施控制。杜绝混入下道工序。5.3质量程序1)编制工艺流程卡工艺人员根据图纸、下料单和工艺卡，负责编制工艺流程卡。操作人员按工艺流程卡中对生产工序的安排，从第一首工序开始，按工序顺序流转，直到最后一道工序完毕，按工艺要求内容操作并自检，完成本道工序后要签名，检验人员要对工序要求的质量状态检验并签名盖章。2)下料工序控制a、 严格按公司相关作业指导书操作；b、 操作人员经必要的培训，并持证上岗；c、 加强现场质量控制，坚持三检制，严格首件检验；d、 严格做好下料设备的日常和定期维护。3)设备的控制a、 生产设备：设备部必须保证生产设备按期进行检修、维护，对打胶机、幕墙开榫机等关键重点设备进行监控，使设备处于良好状态；b、 计量器具：质检部按公司质量文件COP11.1计量器具的校准和COP7.6-1监视测量装置控制程序执行，确保计量器具检修、校准，在合格使用期内处于完好状态；c、 环境控制：生产场地须按工艺要求，配备必要的通风、照明设备，要保证地面环境清洁卫生，特别是专用打胶房。5.3.4质量评定加工过程中的各工序以及成品和半成品的质量评定，严格按照公司ISO9000文件中有关质量规定的标准进行评定。第六章 施工方案为保证本工程按进度要求完成施工，编制详细的专项施工方案。第一节 本工程幕墙结构简述 一、本工程幕墙结构形式本工程石材幕墙、横明竖隐玻璃幕墙及铝板幕墙属构件式幕墙，是幕墙竖料先安装在主体结构上，再安装幕墙横料，从而组成幕墙骨架框格。玻璃及铝板在专业工厂内加工成单元组件，然后安装固定在其框格上，其幕墙板块单元竖向接缝在其竖料上，横向接缝在其横料上，采用硅硐耐侯胶进行接缝处理，形成建筑幕墙。二、本工程幕墙结构特点1、本工程石材幕墙、横明竖隐玻璃幕墙及铝板幕墙施工手段灵活，工艺成熟，其结构经过较多大型工程实践检验。2、安装工序基本不受主体结构形式的影响。3、幕墙水密性、气密性好，具有较好的保温、隔声及降噪能力，具有一定的抗层间位移能力。4、大量安装工序现场进行，现场管理工作量大。5、耐侯胶施工要求严格，施胶控制点多、工序多，要求工程管理质量高。第二节 25mm干挂石材幕墙施工方案一、施工工序：1、施工工序内容：根据本工程特点，施工工序主要包括：测量放线、预埋件处理、钢结构过渡梁安装、连接件（固定件）安装、幕墙骨架安装、防火板安装、防雷系统安装、石材板块安装、防火棉填塞、清洁打胶、收边扫尾施工和幕墙清洗交验。2、施工工序流程网络图：测量放线 预埋件处理 钢结构过渡梁安装 幕墙骨架安装 防火板安装 防雷系统安装 石材板块安装 防火棉填塞 清洁、打胶 收边扫尾施工 清洗、验收。二、施工工序方法：本幕墙施工采用以下施工方法A、测量放线、基线复核：此工序在主体结构（砼结构及屋顶钢结构）施工完成并验收移交后进行。根据主体结构施工单位提供的基准线（轴线、水平标高定位线），复核主体偏差，确定幕墙安装测量控制点。在此基础上，确定幕墙水平及垂直分布，并确定幕墙竖料安装的控制线。采用经纬仪、水准仪和钢丝线测量确定幕墙楼层定位标高点及其控制线，并确定各楼层相关轴线控制线及幕墙外表面控制线，形成测量控制网格。在此基础上严格进行具体的幕墙分格，并将分格线画在主体结构上，整个工程的测量依赖于主体结构相配合的一级控制网，各立面的分布测量所建立的二级控制网又依赖于一级控制网。测量过程中反复检验、核实测量结果，确保准确无误，同时严格控制测量误差。在风力不大于4级时进行测量，确保数据准确，水平标高0.000m、8.000m、16.000m、24.000m及32.000m等部位闭合一圈，确保垂直标高水平标高相统一。整个测量过程中及时做好记录，测量结果及时提交现场监理，业主确认。主要工具：经纬仪、水准仪、20-30M钢卷尺、钢角尺、线锤、钢丝线。B、预埋件处理：根据测量结果，对主体施工超差部位、预埋件安装偏位、漏埋、未埋等反馈公司设计院，以便提出预埋件偏位处理方案给业主、监理和设计单位等相关方确认，以利于现场相应处理。依据规范要求：预埋件安装允许偏差值为：水平高度偏差10mm，左右位置偏差20mm，表面平整度偏差5mm。对超过上述标准的预埋件，须进行偏位处理。D、幕墙骨架安装主体砼结构部位预埋件处理完成后或过渡钢结构梁安装完成，即进行幕墙骨架安装，安装工艺与玻璃幕墙骨架安装工艺基本相同。骨架安装前，先幕墙连接件用不锈钢螺栓与幕墙竖料有效连接。竖料安装自下而上进行，骨架安装采用三维调整法。即固定骨架的钢连接件的方法为：水平方向、垂直方向及前后位置可以根据设计要求进行三维调整。依据测量放线结果，以竖料表面控制线为基准，调整竖料垂直方向、水平方向、前后方向以确定其安装位置，并与埋件（或过渡钢梁）点焊固定。待整排竖料安装完成后及时进行二次调整、校核，待调整、校准确无误后，进行横料安装。在竖料上，确定横料的安装位置，紧固横料角码，安装横料。以幕墙立面为单元，对已安装完横料的立面幕墙骨架进行整体调平、校准，待调平、校准无误后，进行钢连接件满焊施工。满焊施工完成后，及时清除焊渣、检查焊缝质量，如有缺陷，即进行补焊。待焊缝自检合格后，组织现场报验。经现场监理工程师验收合格，并签字认可后，按设计要求进行焊缝防腐处理。E、防雷系统安装施工此工序在幕墙骨架安装完成验收合格后进行施工。根据设计要求，确定防雷节点布置与主体防雷系统连接接点，检查材料是否符合设计要求。在防雷点轴线上相领幕墙竖料间采用12mm圆钢连接。从幕墙立面中部开始，每隔五根幕墙竖料将从下到上的所有立柱伸缩缝进行防雷片连接，在第四层及顶层设置均压环，并与主体防雷系统有效连接，采用电焊焊接固定，焊缝质量符合设计要求。F、防火层安装施工此工序在幕墙防雷系统安装完成验收合格后进行施工。根据设计要求，确定防火层安装点。施工前，对防火层材料进行检查和校对。先安装防火板，其固定距离值及方式应符合设计要求。然后安装防火棉，其厚度为100mm，质量要求：填塞平整、密实、无间隙。防火板接缝处周密封胶连续封闭，待防火棉填塞完成及石材面板安装、调整完成后，安装防火盖板。主要工具：冲击钻、手电钻、螺丝刀、美术刀G、石材面板安装此工序在幕墙防雷节点安装施工完成，测试验收合格后进行施工。此工序施工前，检查背钢龙骨安装是否符合设计要求，五金件及胶条规格、型号是否符合设计及规范要求，安装是否可靠。石材面板是否存在缺陷。按照设计面板分格图，确定面板安装控制点，将面板固定在横料上，待控制点面板安装完成后，进行“三度”调整，控制其安装误差在允许偏差范围之内，然后，紧固定位螺栓，固定石材板块。以控制点石材板块为基准，形成立面石材板块安装控制网，以此为石材安装基准面进行大面积石材施工，安装顺序自下向上进行，以独立立面为单元对石材进行“三度”调整及“胶缝”垂直度、水平度调整。确保石材“三度”及胶缝“二度”控制在允许偏差范围之内。以满足设计及规范要求。主要工具：经纬仪、水准仪、钢卷尺、钢角尺、钢直尺、专用板、橡胶锤H、耐候胶施工此工序在石材板块施工完成，经验收合格后即进行耐候胶施工，以免面板接缝污染严重、影响胶与面板的相溶性能，从而影响幕墙雨水渗漏性能及空气渗漏性能，而造成严重质量隐患。工艺顺序：清洁基材：用异丙醇和干净的棉布擦净面板接缝部位，并清理拼缝内的尘渣；粘贴保护胶纸：在石材板块接面板边沿粘贴保护胶纸，胶纸与面板接缝沿口平直、粘贴牢固，拼接可靠；将清洁干净的面板接缝内均匀地填塞泡沫条，填塞平整、密实，并确保泡沫条表面与面板表面距离符合设计及施工规范要求，以保证胶的厚度；注胶施工：上述工序完成后，再用异丙醇二次清洁面板接缝内侧，并立即均匀注胶。先打竖向胶缝，后打水平胶缝。竖向胶缝自上而下进行注胶，胶缝注满后，检查胶缝是否有气泡、空鼓、断缝、夹渣，若有则及时处理；刮胶：胶缝注满胶，并自检后将胶缝表面刮平，水平方向从十字接头处单向推进，竖向胶缝则自上而下连续推进。确保胶缝表面平整、光滑、无气泡、无夹渣，美观流畅，其厚度符合设计要求。隔日施胶时，清理打好的胶头，切除前次打胶的胶尾，确保两次打胶拼接处连接紧密、平滑；清理胶缝：胶缝修饰好后，迅速将胶布撕掉，密封胶表面固化后，清洁面板残胶，并做防护标识。打胶施工杜绝雨天，避免高温（35以上）及低温（5以下）环境下作业，以确保施胶质量。主要工具：打胶枪、刮刀、美工刀第三节 横明竖隐玻璃幕墙、铝板幕墙施工方案 一、施工工序内容根据本工程特点，施工工序安装主要包括：测量放线、预埋件处理、连接件（固定件）的安装、幕墙骨架安装、防火板安装、防雷系统安装、幕墙面板安装、防火棉填塞、清洁、打胶、清洗交验。二、施工工序流程网络图测量放线 预埋处理 固定件（连接件）安装 幕墙骨架安装 防火板安装 防雷系统节点安装 幕墙面板安装 防火棉填塞 清洁、打胶 清洗、交验。 三、施工工序方法：A、测量放线幕墙的分格轴线应与主体结构的测量密切配合，依据土建施工提供的基准线（主体线、标高线），复核主体偏差。测量过程中，反复检验、核实，确保准确无误，严格控制测量误差，确保垂直、水平标高的统一，以确定幕墙安装测量控制点。在此基础上，确定幕墙平面及立面分格，找到幕墙竖料安装的控制线，水平线要逐层从底层引上。在测量控制网基础上进行严格细部分格，以避免产生累积误差。测量放线过程中注意温度变化的影响。测量时风力不大于四级。整个工程的测量依赖于主体结构相配合的一级控制网，各个立面的分布测量所建立的二级控制网又依赖于一级控制网。做好外墙平直度测量记录。主要工具：经纬仪、水准仪、30-50m钢卷尺、线锤、钢丝线B、预埋件处理 幕墙与主体连接是用预埋钢板。预埋钢板是在主体施工时按设计要求埋设。幕墙施工时应对每个预埋件作检查。根据规范要求控制的允许偏差为：高度10mm，位置偏差20mm，表面平整度偏差5mm。对超过上述标准的，应进行调整，并作防锈处理，做好交验记录。如有漏埋或未埋的应作后埋件安装处理。 C、幕墙骨架的安装骨架安装采用三维调整法。即垂直方向、水平方向及进出位置可以根据需要调整。横向由连接钢支座的横向长孔调整；竖向由铝立柱的竖向长孔调整；进出由连接钢支座的进出方向的长孔调整。根据放线结果，先将连接件用螺栓固定在竖料上，然后按照测量放线标识将连接件安装在埋件上，（与预埋件焊接的部分）基本定位准确，校准水平，以玻璃面表面为基准，调整竖料垂直方向、水平方向及进出方向位置，确定其安装位置，与埋件点焊固定。在安装竖料过程中，及时利用经纬仪对竖料的垂直度进行复核。在竖料上，确定横梁的安装位置，紧固横梁角码，安装横梁。以独立作业面为单位，对幕墙骨架进行整体调整、校准。待调平、校准后进行连接件焊接。焊接施工时，先检查电焊条是否符合设计要求和钢结构焊接规范。焊条采用公司程序文件指定的品牌。然后对施焊处进行除锈、去污处理，对施工基层清理干净，并配备必要的焊花接斗，防止电焊时焊花落下引起火灾事故。焊接施工按设计要求进行，保证所有焊接处焊缝长度、高度及焊接质量符合设计及有关规范要求。焊接完成后，进行除渣检查。检查合格后，组织隐蔽验收报验工作，经监理工程师验收合格后，即对焊接部位进行防腐处理。以独立作业面为单位，对幕墙骨架进行二次调平，以消除焊接形变引起的超差，以确保幕墙骨架安装，“三度”控制对规范及和业标准允许误差范围之内。D、防雷系统及防火层的安装1、防雷系统的安装严格按设计要求。在防雷点轴线上相邻立柱间用直径12mm的圆钢连接，每隔三层用直径12mm的圆钢筋作均压环，均压环与预埋件采用可靠的电焊连接方式(预埋件已与主体可靠接地)。为了保证防雷接地可靠，施工完后用摇表测试接地电阻，应符合设计及规范要求（一般不大于1，且不得大于土建结构避雷笼网的接地电阻）。2、防火层安装此工序在幕墙骨架安装完成验收合格后进行施工。根据设计图要求，确定防火层安装节点，对其材料进行检查和校对，先安装防火板，其固定标准及方式应符合设计要求。然后安装防火棉。幕墙与主体间间隔在楼层处用防火棉填塞。要求其堆放平整密实，拼接处不留缝隙，堆放高度不小于100mm，接缝应采用密封胶连续封闭，接缝严密。防火棉填塞及幕墙面板安装完成后，安装防火盖板。E、面板安装：玻璃、铝板在工厂加工、注胶、组装、养护，根据材料进场计划运往工地。安装顺序按从上而下，根据施工图，检查板块的型号、规格、尺寸、颜色是否正确；选定板块在墙体的位置后，将板块吊装搬运至合适楼层的适当位置，短暂堆放。安装工人将板块安装在骨架上，调好板块的位置，固定压块，稍微拧紧螺栓，调整横竖胶缝至宽度均匀一致、横平竖直，板块表面平整，拧紧螺栓、固定可靠。安装即基本完成。幕墙面板安装完成后，进行悬窗安装。安装幕墙开启扇时，要注意通气留槽孔及排水孔不得堵塞。对于玻璃四周的橡胶密封条应按规定型号选用，镶嵌应平整，橡胶条的长度宜比扇框内槽口长1.5%-2.0%。其四角断口应锡焊固定，保证气密性、水密性能。F、幕墙耐候胶施工此工序施工前，检查整体幕墙立面平整度，面板安装固定块是否齐全，数量、位置是否符合设计要求及胶缝宽度是否符合设计及有关标准、规范要求。确认无误后，即采用异丙醇和干净的棉布擦净胶缝部位。沿胶缝边粘贴保护胶纸，要求胶纸与胶缝平直，并将胶缝内按设计要求均匀地填入泡沫条，再用清洗液清洁胶接触面，然后进行打胶施工。施胶工艺顺序：施胶时持续均匀，先打垂直方向胶缝，再打水平方向胶缝。竖向胶缝，自上而下进行，待胶注满后，进行刮胶。同时检查胶缝是否有气泡、空鼓、断缝、夹渣、若有应及时处理。夹缝表面固化前将胶缝刮平，对水平方向从十字接头处单向推进、刮平，对垂直方向则由上至下连接推进将表面刮平，确保胶体表面平整、光滑，美观流畅。胶的厚度符合设计及标准要求。隔日打胶时，胶缝连接处清理打好的胶头并切除前次打胶的胶尾，以保证两次打胶的连接紧密可靠。胶缝修饰好后，迅速将胶纸撕掉，待其固化后清洁玻璃内外表面，做好防护标志。打胶施工时，杜绝雨天施工，避免高温（35以上）及低温（5以下）作业。主要工具：打胶枪、刮刀、美纹刀第四节 本幕墙工程分段施工方案由于本幕墙工程结构形式多、工期紧，为确保工期，计划进行分段施工。根据本工程具体特点，在主体混凝土结构施工完成后，幕墙工程拟提前进场，进行部分施工。初步计划如下：一、施工段划分：第一阶段：第二阶段：第三阶段：第四阶段：第五阶段：二、基线复核、测量放线、埋件处理逐层逐个地进行预埋件的放线检测，同时做好后埋处理。将整个工程分为三段进行测量放线、基线复核：主体砼结构部分、屋顶钢结构桁架部分及玻璃幕墙部分。土建封顶后，对主体有关轴线及标高线进从上往下全面测量放线及复核。三、分段施工措施（1）根据施工段划分与区域进行全面测量放线；（2）测量放线完毕，当各个立面的放线误差不大时，可以开始骨架安装；与预埋件连接的连接件可以焊点固定，便于以后的调整；（3）连接件安装好后，开始安装立柱；立柱安装完成后，进行整体调整；（4）立柱调整完成后，进行连接满焊；（5）安装横梁，安装防火板，塞防火岩棉；（6）安装玻璃板块(包括开启窗)，安装铝板板块； （7）泡沫条填缝、打耐候硅酮密封胶，此时应注意玻璃面、铝板面的清洁保护，胶缝的两侧应贴保护胶纸，铝板大面的保护膜待耐候硅酮密封胶干涸后才予撕掉；（11）、幕墙清洁。第五节 本部分幕墙各分项工程施工顺序1）材料运行顺序：材 料 产 品工厂检验出库运 输地面临时存放提 升起 吊场 内 搬 运配 置保 管安 装2）玻璃幕墙安装顺序：测量放线 NO YES检 查预埋件的确认型材、部件的配备连接件的安装铝龙骨的安装 NO YES检 查防火层的安装 NO YES检 查开启扇连接件安装玻璃板块安装 NO YES检 查耐候胶封缝开启扇的安装 NO YES检 查封 边 NO YES全面检查幕墙清洁场地清理交工验收3）石材幕墙、铝板幕墙安装顺序：测量放线 NO YES检 查预埋件的确认型材、部件的配备连接件的安装过渡钢结构梁铝合金龙骨的安装 NO YES检 查防火层的安装 NO YES检 查石材、铝板面板安装 NO YES检 查耐候胶封缝封 边 NO YES全面检查幕墙清洁场地清理交工验收4）幕墙钢支座和钢结构过渡梁的焊接作业顺序：本体定位焊接部位焊接标准确认幕墙施工图纸焊接长度准备作业焊接厚度焊 接清除焊渣与图纸对照焊接检查有无焊接缺陷检 查修 补防锈处理验收，进入下道工序5）石材幕墙、玻璃幕墙、铝板幕墙耐候胶施工作业顺序： 施工前检查泡沫条填充二甲苯清洁贴胶带纸打 胶胶缝修整拆除胶带纸胶缝周围清扫养护、固化第七章 施工进度计划综合考虑本工程情况，我司拟安排90个历日天完成本工程所有外墙装饰任务，各阶段安装计划见进度计划表。工程中标后，即抓紧设计与报审等工作，设计图通过后，立即组织安装材料的采购、制作，以及幕墙性能试验及其它相关试验工作，本工程的总体计划见施工进度总体计划（附件一）。根据现场的实际情况，项目部将通过调配劳动力安排相应的加班延点，保证实际施工进度符合拟订的施工总进度计划。第八章 施工配合为确保本工程能顺利竣工，除我方的积极配合外，同样需要甲方、监理及总包等相关单位的支持与配合。8.1甲方、总包及监理等单位配合：8.1.1甲方和主体施工方应按进度要求提前做好满足我方施工条件的措施以保证我方顺利施工；8.1.2总包应以书面形式提供每层水平标高线及向我方进行幕墙施工部位的相关轴线的现场交底；8.1.3土建达到建筑设计要求，我方按建设单位提供的建筑设计图进行设计、制作和施工，对于土建超差影响幕墙安装的部位，总包方应安排及时修整至满足安装要求；8.1.4土建模板拆除，应保证砼面平整，无附加杂物；8.1.5在施工安装部位总包方应提供符合我方施工要求的临边围护， 以保证施工安全；8.1.6被测量、施工的洞口清理干净；8.1.7离作业面2米范围内无杂物，道路畅通；8.1.8每两层作业面按要求提供一个电源接驳点，以利我方所有施工用电驳接；8.1.9提供材料的现场垂直运输及临时卸货场地，提供现场办公场所和仓库等；8.1.10提供现场每层材料临时堆放场地；8.1.11总包方负责工地现场的安全保卫工作；8.1.12甲方应配合我方搞好
