厂西道路雨排水改造工程施工方案
本工程为厂西道路及厂北住宅小区的排水系统改造，排水管分散排入厂南排洪沟，排水管道采用预制II级混凝土承插管，管径为DN300、DN400。
第一节 工程概况及主要工程量
本工程的道路排水管位于于道路两侧的路边石内侧，排水管平均埋深１.100米，集水井深度1.600米，检查井深度2米。
一、机械开挖土方量
1、 管道挖土方
316×(1.66+1.3)/2×1.25+(1×2.56+1.3×1.3×1.25)/2
=587.26立方米
80×(1.36+1)/2×1.25+(1.36×1.36+1)×1.25/2
=187.8立方米
2、 集水井挖土方
14×(1.6×2.2+2.854×3.454)×1.9/2=182立方米
3、 排水沟挖土方
48×(2.854+1.6)/2×1.90+3.8=207立方米
4、 检查井挖土方
5×3.14×2(0.6241+1.9321+1.1)/3=38.27立方米

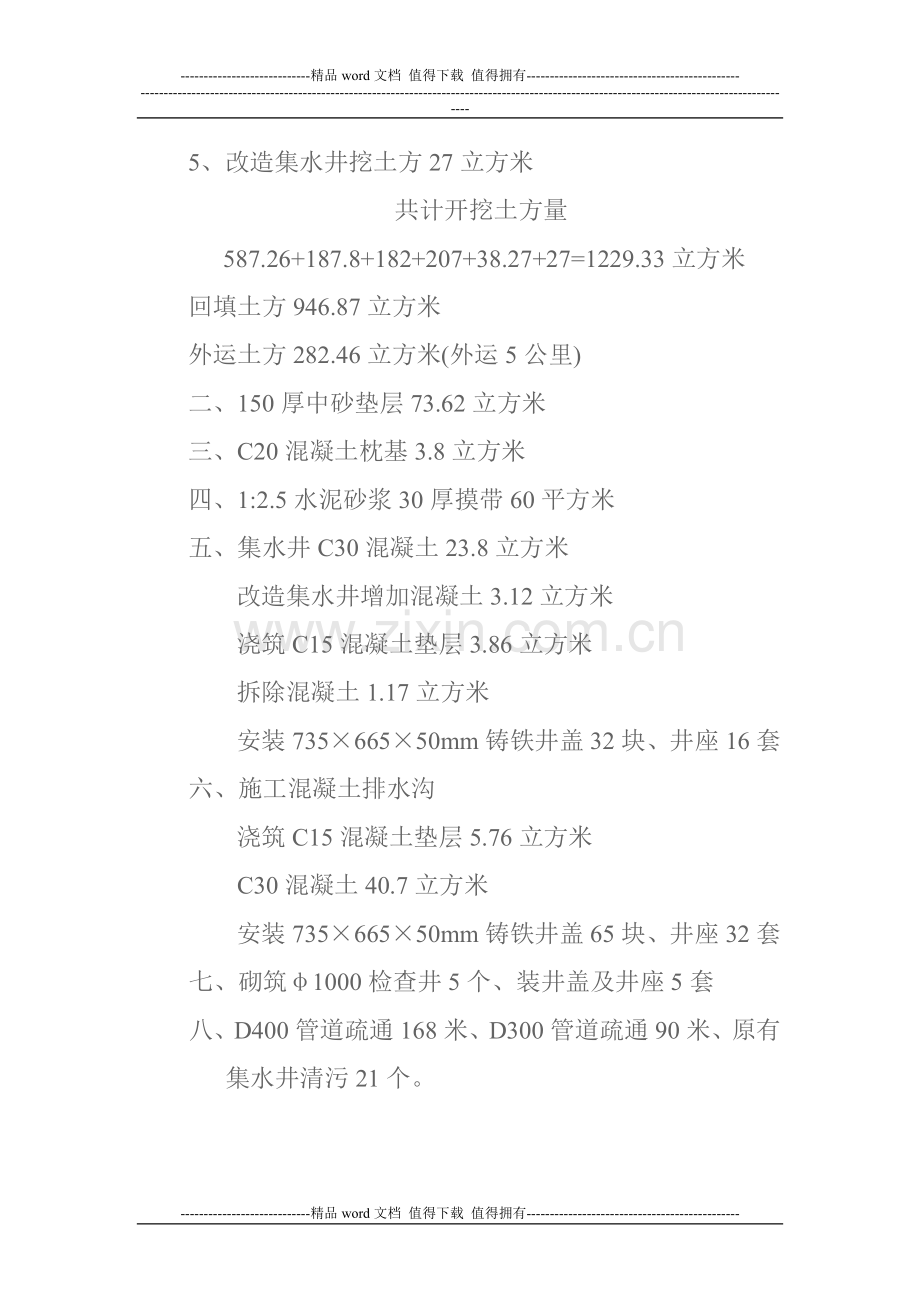

5、改造集水井挖土方27立方米
共计开挖土方量587.26+187.8+182+207+38.27+27=1229.33立方米
回填土方946.87立方米
外运土方282.46立方米(外运5公里)
二、150厚中砂垫层73.62立方米
三、C20混凝土枕基3.8立方米
四、1:2.5水泥砂浆30厚摸带60平方米
五、集水井C30混凝土23.8立方米
改造集水井增加混凝土3.12立方米
浇筑C15混凝土垫层3.86立方米
拆除混凝土1.17立方米
安装735×665×50mm铸铁井盖32块、井座16套
六、施工混凝土排水沟
浇筑C15混凝土垫层5.76立方米
C30混凝土40.7立方米
安装735×665×50mm铸铁井盖65块、井座32套
七、砌筑φ1000检查井5个、装井盖及井座5套
八、D400管道疏通168米、D300管道疏通90米、原有集水井清污21个。
九、新旧集水井混凝土结合面刷52.5级素水泥浆一遍共计3.7平方米。
主要排水工程量汇总
名称
管径
数量（m）
名称
尺寸(mm)
数量（个）
排水管
D=300（支管）
80
集水井
新增集水井 1600×800×1900
14
D=400（主管）
316
800×800×1900改为1600×800×1900
4

检查井
φ=1000
红砖砌筑
5

混凝土排水沟
800×1800
48m

第二节 施工计划
一、施工总体部署
厂西道路是二道江发电公司厂区与市区及住宅生活区车辆及行人进出的重要的主干道，同时又是车流量大且车速快。附近有通钢及电厂的各种大型货车频繁出入。在确保总工期同时，要求严格按施工图施工，同时要将施工对交通的影响减至最小，保障交通的正常运转，并确保工程质量和施工安全。
根据以上原则，拟对排水施工范围进行以下划分：对道路两侧进行围蔽，进行排水管道的施工，保留中间车道行车，等两侧排水管道完成后再施工中间的雨水支管
二、施工机械及劳动力使用计划
1、施工机械计划
名 称
机械型号
需要量
使用部位
单位
数量
挖掘机
W2-100
台
1
基坑开挖
自卸车

台
3
运输余泥
经伟仪
DJD2-C
台
1
测量放线
水准仪
AL332-1
台
1
测量放线
振动碾机
16t
台
1
回填、夯实
2、项目组织机构设置及劳动力使用计划
本工程项目部管理人员设置如下：
项目经理1人、专业工程师1人、施工员1人、技术员1人、工地质检员1人、材料员1人、安全员1人，财务1人。
劳动力使用；工人在高峰期间安排30人（其中包括机械工、电工等维护工种）。
三、施工进度计划
本工程自2010年 4月27 日开工至2010年 5 月17 日竣工，施工工期为20天。
第三节 施工技术措施
本工程的雨水排水管采用机制Ⅱ级重型钢筋混凝土承插管，管径从DN300、DN400。管坑回填要求采用石屑回填，回填时必须用水分层冲实。密实度达到95％以上。
一、排水管道施工
1、测量放线
基坑开挖前根据道路设计图纸及排水施工方案进行中线定位；开挖过程中，必须对中线，高程、基坑下口线，基坑底工作面的宽度进行检测，并在人工清底前测放高程控制桩；根据清底后管线中线桩及设计基础宽度测放管线基础结构宽度，同时测放管线基础高程控制桩。
　2、基坑开挖
用挖掘机械挖至雨水管基础标高位置后方可进行雨水管的施工。
3、基底处理、坑底夯实
基坑开挖后，应将基底的岩石、砾石等坚硬物体铲除至设计标高以下150～200mm，然后铺上沙土整平夯实。
4、铺设砂垫层
在基底检验合格后应及时铺设150mm中砂垫层，在铺设砂垫层的过程中要将砂中的石块等杂物清净并找好坡度。
5、下管、安管
混凝土枕基浇筑完成强度达到5MPa以上时，方可进行下管。采用吊车进行下管。安管的对口间隙为10mm。
6、抹带
抹带及接口均用1：2.5砂浆。抹带前将管口及管外皮抹带处洗刷干净。带宽120mm；带厚均为30mm。抹带分两层做完，第一层砂浆厚度约为带厚的1/3，并压实使管壁粘接牢固，在表面划成线槽，以利于与第二层结合。待第一层初凝后抹第二层，用弧形抹子捋压成形，初凝前再用抹子赶光压实。抹带完成后，立即用平软材料覆盖，3～4h后洒水养护。
7、基坑回填
　　管道安装就位后，应及时对管体两侧同时进行回填，以稳定管身，防止接口回弹。回填按基底排水方向由高至低管腔两侧同时分层进行，回填石屑不得直接扔在管道上。基坑底至管顶以上500mm的范围均应采用人工回填石屑，超过管顶500mm以上可采用机械回填，回填时应按设计要求分层铺设夯实。
　二、检查井施工
检查井及路边井施工时，要求基底承载力大于100Kpa，检查井、采用MU7.5砖砌，基础采用砼垫层基础，系统的检查井内外壁均需用1:2.5水泥砂浆抹面25nn厚。　　　
施工工艺流程图：

1、井室砌筑
混凝土基础强度必须达到1.2MPa以后，方可进行井室砌筑。砌筑前，应将砌筑部分清理干净，并洒水润湿。并对凿毛处理的部位刷素水泥浆。
井室砌筑采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砌。砌完一层后，再灌一次砂浆，然后再铺浆砌筑上一层砖，上下两层砖竖向缝应错开。　　

井室砌筑排砖示意图
砌砖宜采用“三一”砖砌法，即一铲灰、一块砖、一挤揉；采用铺浆法操作时，铺浆长度不超过500mm。砖砌体水平灰缝砂浆饱满度不得低于90％，竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满。严禁用水冲浆灌缝。砌筑时，要上下错缝，相互搭接，水平灰缝和竖向灰缝控制在8～12mm
2、抹面勾缝
抹面前应先用水湿润砖面，然后采用三遍法抹面，第一遍1：2.5水泥砂浆打底，厚10mm，必须压入砖缝，与砖面粘贴牢固，第二遍抹厚5mm找平，第三遍抹厚5mm铺顺压光，抹面要一气呵成，表面不得漏砂粒。抹面完成后，井顶应覆盖养护。
勾缝前检查墙体灰缝深度，清除墙面杂物，洒水湿润。勾缝要求深浅一致，交接处平整，一般要求比墙面深3～4mm，勾完一段清扫一段。
3、井环及井盖安装
井环采用C30混凝土预制，下铺1：3水泥砂浆座底。井盖采用型号为OT500-7的球墨铸铁新型防盗井环盖。为了保证井盖与道路路面的平顺，我司将按照路面设计高程、纵横坡度，在路面沥青上面层施工前完成井环和井盖的安装。
三、混凝土集水井及排水沟施工
1、模板工程按设计图纸尺寸的大小，采用钢模、木楞，现场制作安装。
2、钢筋工程按图纸间距进行绑扎钢筋网间距分别为φ12@200、φ6.5@300、φ6.5@300，严格按规范进行绑扎。
3、现场采用机械搅拌混凝土，严格按配合比下料，（C30）做试块。
4、混凝土浇筑时应分层分段浇筑，采用插入式振捣棒振捣，快插慢拔，插点均匀排布，逐点移动，振捣棒插入长度不得大于作用部分长度的1.25倍，最深不超过500mm，，移动间距不大于300-400mm，振捣上层时应插入下层混凝土中50mm以消除两层间的接缝。
5、混凝土浇筑完毕后，在 12小时内用草袋加以覆盖，浇水养护，养生期不少于14天。
6、改造的集水井新浇筑的混凝土与原有混凝土，按钢筋混凝土构造要求结合界面涂刷52.5级素水泥浆一遍共计3.7平方米。
四、原有道路管网保护
本工程施工位于原有厂西老道，施工时，特别在基坑开挖施工时，必须对管线进行保护：
1、积极联系有关管线单位，了解施工范围内的管线的种类、管材、大小、埋深、走向等情况。与管线单位建立联系，加强沟通。
2、在查明地下管线的具体情况后，以书面报告的形式提出具体的解决办法，报请建设单位批准后方可进行施工。
3、尽早对管线走向位置进行放样，如果发现有管线经过基坑开挖位置，阻碍基坑开挖施工，联系建设单位及管线有关主管部门进行管线的拆除或迁移，保证工程施工顺利进行。
4、基坑开挖施工前，必须进行人工挖孔探管，人工探管深度为2m，宽度50cm，人工探管基坑布置如下图所示：　　　　
人工探管基坑位置示意图
5、在基坑开挖过程中，如果出现管线悬空而又不能进行迁移的情况，采用管线悬吊方法对管线进行临时保护，管线临时保护施工如下图所示；
管线悬吊示意图
6、由专人负责检查标识情况，监督在管线附近的施工作业。所有施工作业均必须在人工探测管线情况明确之后，才能进行。
第四节质量保证措施
一、质量管理制度
1、进行详细的技术交底，每个部位、工序施工前，均须进行详细的技术交底。
2、制订详细的施工方案，且经广泛的讨论，它的确定和变更，均须由建设单位审定 。施工中必须按经审批的施工方案进行施工。
3、在施工过程中，须有施工员、质安员在现场管理和监督，对在施工中出现的问题及时进行处理纠正，保证各工序均符合设计和规范要求。
4、加强工序质量控制。各工序施工过程中，严格遵守执行有关规范、标准的规定，严格按图纸施工；各工序隐蔽前必须先对该项目进行隐蔽验收，经检验合格后，方可进行下一工序的施工。
5、及时对已完工序进行检查、验收。质检员在每道工序完成后，须进行设计外观检查和实测实量，收集资料，填写检查表，对达不到设计要求及验收标准的，提出纠正和预防措施并及时进行修改。
6、严格控制原材料、半成品的质量，施工中所用的钢材、水泥等具有相应的质量证明书，按规范要求进行抽样试验，检验合格并经建设单位确认后方可使用，对经试验达不到设计要求的原材料作退货处理，不得留置施工现场。
二、排水工程施工的质量保证措施
1、管材在运输、装卸过程中，应采取防碰措施，避免管材损坏，管材不得有裂缝、破损、露筋等缺陷。
2、严禁扰动槽底土体，如发生超挖，应按相关规定进行处理。
3、沟槽回填土级配砂石、砂、石屑等替代填料时，应掌握其最佳含水量，分层摊铺、振实，且注意保护管道。
4、各管节应顺流水坡度安装平顺，当管壁厚度不一致时应调整高度使内壁齐平
5、管材的承接口、企口、套环等接口应平直，环形间隙应均匀，密实、饱满，不得有裂缝、空鼓等现象。
第五节 安全保证措施
一、安全生产的原则
原则:坚持生产,必须同时管安全的原则,坚持生产与安全同步实施:生产与安全发生矛盾时,必须坚持安全第一原则。
二、施工安全保证措施
1、.建立安全生产小组,认真贯彻执行劳动保护和安全生产政策,审批安全生产措施计划.定期研究生产中的问题,确保安全。
2、本工程施工作业人员要进行安全岗位教育和技术教育,经技术培训持证上岗。
3、严格执行逐级安全技术交底制度。施工前由项目工程师组织有关人员进行详细的安全技术交底和现场管线状况及其保护措施，并履行签字手续备案待查。各施工队安全员组织对施工班组及具体操作人员进行安全技术交底。专职安全员对安全措施的执行情况进行监督，并做好记录。
4、在有高压线经过的地方，在进行施工前，先由测量人员准确测出悬高，确认满足施工安全要求后方可进行施工。若因净高太小不能施工，则会同设计单位及电力局共同协商解决。
5、机械挖土
①机械挖土时，必须严格遵守施工挖土机械的安全技术操作规程。挖土前，在挖土机臂杆回转半径范围内，不许进行其它工作。
②基坑内施工人员未离开挖土机臂杆旋转半径范围内，机械操作人员不准从事挖土作业。
③在地下管线附近工作时，顺着管线走向严格保持在1m以外的距离操作。
6、夜间施工须配备足够的照明灯具，保证有足够的照明度。
7、现场施工用电严格执行一机、一闸、一漏电保护的“三级”保护措施。其电箱设门、设锁、编号，派专职负责人定期维修。
8、施工现场各作业点,张挂安全标语,在危险区设防护设施和明显标志警示牌。
9、凡进入现场,必须带安全帽,不带防护用具不准进入现场。
第六节 文明施工措施
1、保证施工现场道路畅通，场地平整，无大面积积水，场内设置连续、畅顺的排水系统。
2、严格控制各种施工机具的噪音，对不符合噪音标准的汽车、机械严禁使用。
3、每个出入口均设洗车槽，选择有资质的散体物料运输公司，签订环保责任书，绝对保证每辆车均经冲洗干净方可进入市区道路，洗车泥水经沉淀池沉淀后方可排入雨水管网。

厂西道路雨排水改造工程施工方案

建设单位： 施工单位：

批 准： 负 责 人：

审 核： 审 核：

初 审： 编 制：

2010年4月15日
