API-5LD中文版.doc

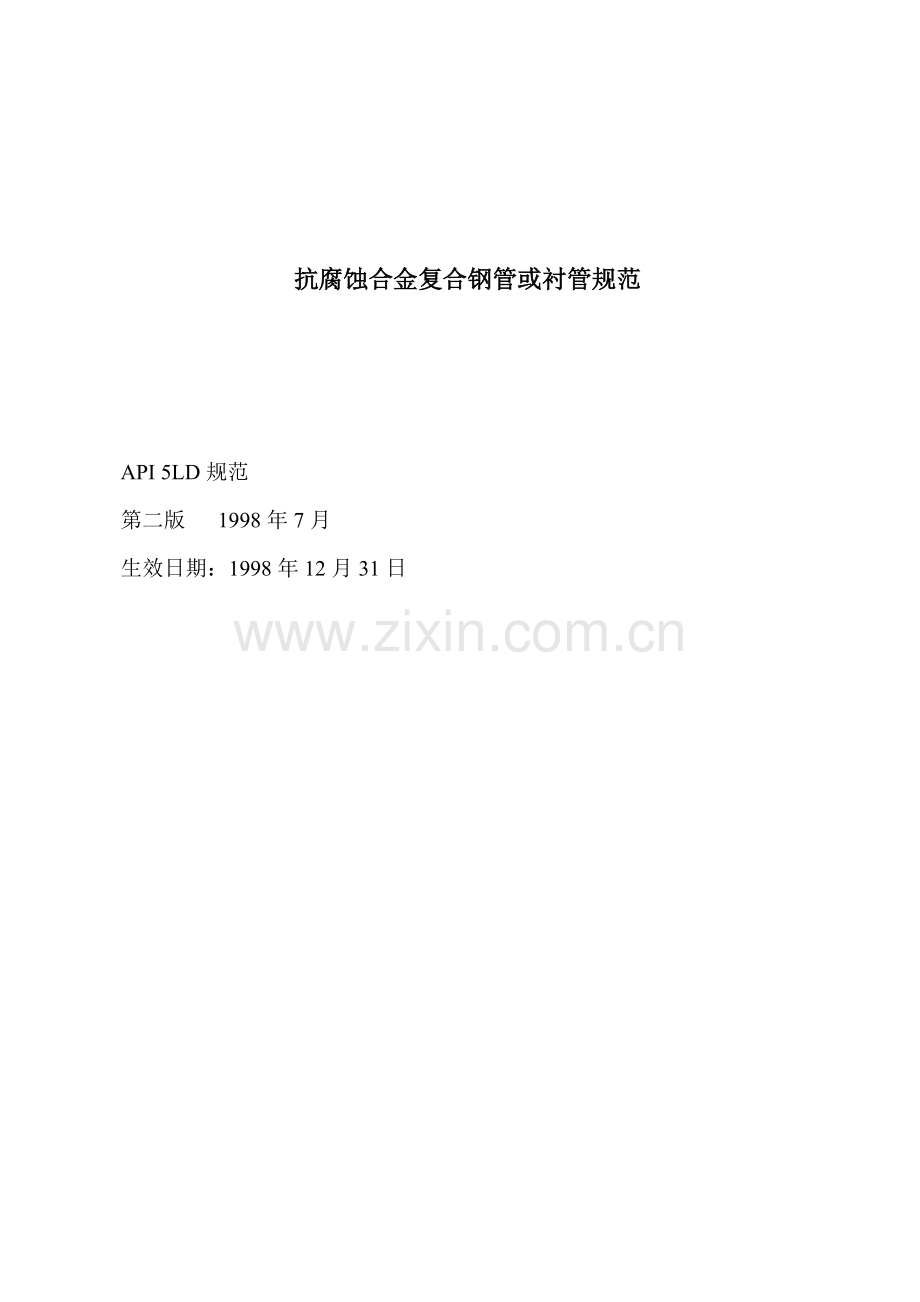

抗腐蚀合金复合钢管或衬管规范

API 5LD规范
第二版 1998年7月
生效日期：1998年12月31日

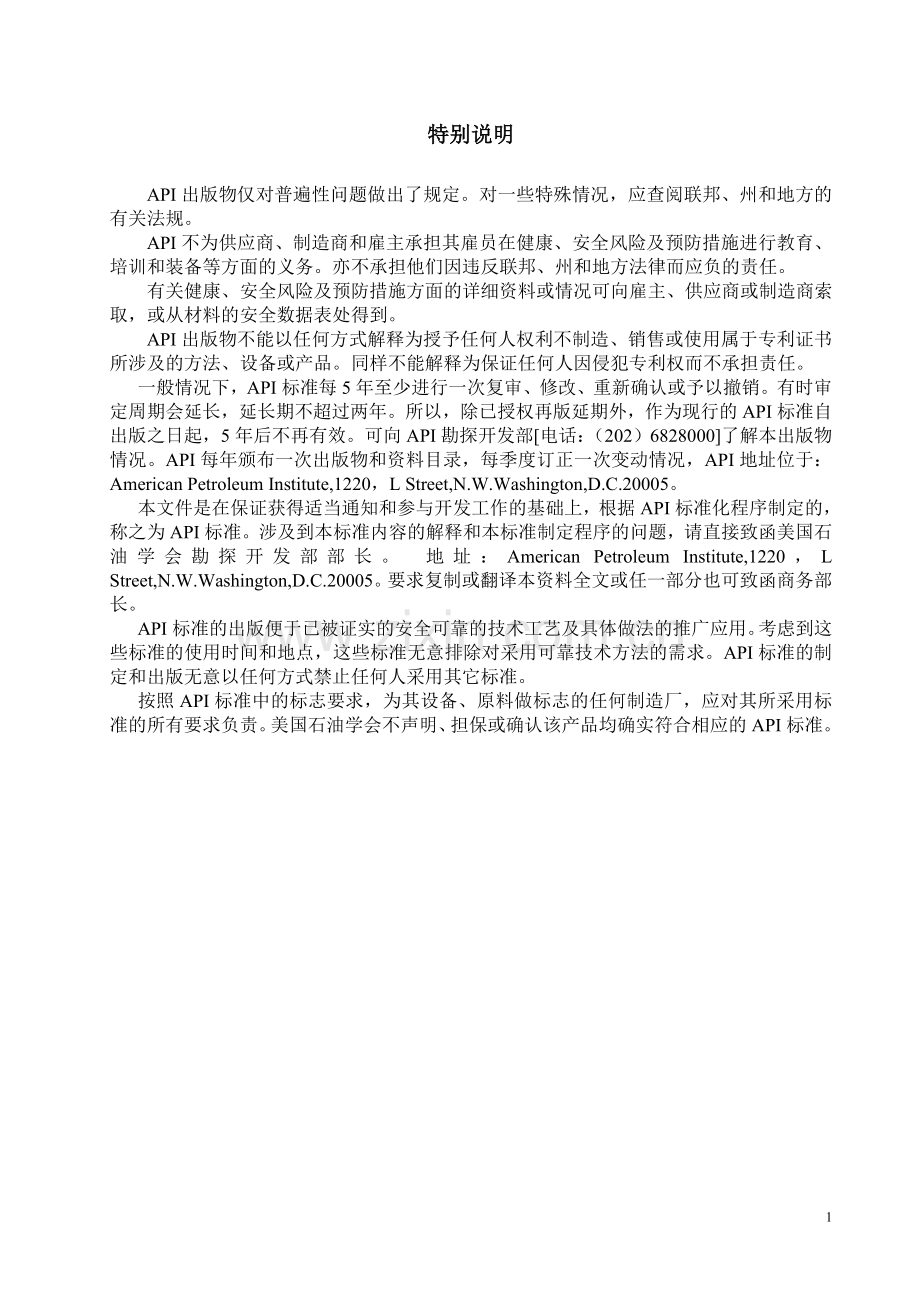

特别说明

API出版物仅对普遍性问题做出了规定。对一些特殊情况，应查阅联邦、州和地方的有关法规。
API不为供应商、制造商和雇主承担其雇员在健康、安全风险及预防措施进行教育、培训和装备等方面的义务。亦不承担他们因违反联邦、州和地方法律而应负的责任。
有关健康、安全风险及预防措施方面的详细资料或情况可向雇主、供应商或制造商索取，或从材料的安全数据表处得到。
API出版物不能以任何方式解释为授予任何人权利不制造、销售或使用属于专利证书所涉及的方法、设备或产品。同样不能解释为保证任何人因侵犯专利权而不承担责任。
一般情况下，API标准每5年至少进行一次复审、修改、重新确认或予以撤销。有时审定周期会延长，延长期不超过两年。所以，除已授权再版延期外，作为现行的API标准自出版之日起，5年后不再有效。可向API勘探开发部[电话：[phone]]了解本出版物情况。API每年颁布一次出版物和资料目录，每季度订正一次变动情况，API地址位于：American Petroleum Institute,1220，L Street,N.W.Washington,D.C.20005。
本文件是在保证获得适当通知和参与开发工作的基础上，根据API标准化程序制定的，称之为API标准。涉及到本标准内容的解释和本标准制定程序的问题，请直接致函美国石油学会勘探开发部部长。 地址：American Petroleum Institute,1220，L Street,N.W.Washington,D.C.20005。要求复制或翻译本资料全文或任一部分也可致函商务部长。
API标准的出版便于已被证实的安全可靠的技术工艺及具体做法的推广应用。考虑到这些标准的使用时间和地点，这些标准无意排除对采用可靠技术方法的需求。API标准的制定和出版无意以任何方式禁止任何人采用其它标准。
按照API标准中的标志要求，为其设备、原料做标志的任何制造厂，应对其所采用标准的所有要求负责。美国石油学会不声明、担保或确认该产品均确实符合相应的API标准。

订购API抗腐蚀合金复合管或衬管建议

在按API-5LD规范订购防腐蚀合金复合管或衬管时，购方宜在订单中规定一列要求：
规范 --------------------------------------------------------------------------------------5LD
数量
母材钢管 -------------------------------------------------------------------------------1.1
抗腐蚀合金层钢管 -------------------------------------------------------------------表1
抗腐蚀合金层类型 ------------------------------------------------------------------4.1.a
尺寸
母材公称直径 -------------------------------------------------------------------------1.1
母材壁厚 -------------------------------------------------------------------------------1.1
抗腐蚀合金层最低厚度 -------------------------------------------------------------表3
公称长度 -------------------------------------------------------------------------------9.5
管端加工 -------------------------------------------------------------------------------9.8
就下列选项，购方也宜在订单中规定要求：
抗腐蚀合金层的化学成分要求 ---------------------------------------------------5.1,5.3
缺陷修补程序-------------------------------------------------------------------------11.6,11.7,11.8
就下列规定事项，应经购方与制造厂协商确定：
抗腐蚀合金层的化学成分要求 --------------------------------------------------表1
硬度试验频次（离心浇铸）------------------------------------------------------6.18.c
抗腐蚀合金层的机械性能 --------------------------------------------------------6.1
抗腐蚀合金层粘合试验 -----------------------------------------------------------7.3
适用于内径的外径偏差 -----------------------------------------------------------表3
抗腐蚀合金层的最大厚度 --------------------------------------------------------表3
补充静水压试验 --------------------------------------------------------------------8.4
中间直径及壁厚 --------------------------------------------------------------------9.2,9.3
接管 -----------------------------------------------------------------------------------9.7
焊接复合管的无损检验 -----------------------------------------------------------10.1
无缝及离心浇铸复合管的无损检验 --------------------------------------------10.2
衬管的无损检验 --------------------------------------------------------------------10.3
腐蚀合金层的连续性-------------------------------------------------------------11.2.g
抗腐蚀合金层的缺陷修补 --------------------------------------------------------11.5.b
在内表面的标志 --------------------------------------------------------------------12.2.b,A.2
补充要求 -----------------------------------------------------------------------------附录B:SR1,SR2

目 录
1 范围
1.1范围
1.2总则
1.3公制单位
2 参考文件
2.1总则
2.2要求
2.3等同标准
2.4引用标准
3 定义
4 制造工艺及材料
4.1制造工艺
4.2冷扩径
4.3热处理
5 化学性能及试验
5.1化学成分
5.2抗腐蚀合金层的熔炼分析
5.3抗腐蚀合金层的产品分析
5.4复验
5.5控制分析
5.6化学分析程序
5.7母材原料
6 力学性能及试验
6.1力学性能
6.2拉伸试验—总则
6.3试验频次
6.4纵向拉伸试验
6.5横向拉伸试验
6.6焊缝拉伸试验
6.7控制拉抻试验
6.8复验
6.9压扁试验—电焊母材
6.10验收标准
6.11复验
6.12压扁试验—无缝管，离心浇铸管，不带填充金属复合管及衬管
6.13导向弯曲试验
6.14导向弯曲试验—只对复合管
6.15导向弯曲试验—复验
6.16电焊管的焊缝延性试验
6.17复验

7 特殊试验
7.1晶间腐蚀试验（STRAUSS 试验）
7.2粘合试验
8 静水压试验
8.1水压试验检验
8.2试验的验证
8.3试验压力
8.4补充静水压试验
9 尺寸，重量及长度
9.1尺寸及重量
9.2直径
9.3壁厚
9.4重量
9.5长度
9.6直度
9.7接管
9.8管端
10 无损检验
10.1焊接复合管的检验方法
10.2衬管的检验方法
10.3射线检验—设备
10.4荧光检查法操作人员资质
10.5操作员证书
10.6对比试块
10.7 ISO金属丝渗透计
10.8频次
10.9荧光屏显示检验设备动态运行评定程序
10.10验收标准
10.11缺欠
10.12缺陷
10.13补焊
11 工艺质量，外观检验及缺陷的修补
11.1购方检验
11.2工艺质量
11.3外观检验
11.4缺陷
11.5缺陷的修补
11.6埋弧焊焊接钢管焊缝的补焊程序
11.7电焊及感应焊钢管焊缝的补焊程序
11.8熔化极气体保护电弧焊钢管焊缝的补焊程序

12 标志及表面处理
12.1标志—总则
12.2标志位置
12.3标志顺序
12.4长度
12.5字模压印
12.6表面处理
12.7钢管加工厂标志
13 文件
13.1质量证明书
13.2电子版质量证明书

附录A API许可证持有者做标志说明
附录B补充要求
附录C购方检验

图
1 母材及防腐蚀合金层硬度试验位置
2 圆形夹渣和气孔型缺欠最大分布模式图例
3 条形夹渣缺欠最大分布模式图例

表
1 抗腐蚀合金层熔炼分析的化学成分要求，百分数
2 阳模及Poisson’s在77℉（25℃）下的比率
3 尺寸及重量公差
4 ISO金属丝透度计（灵敏度2%）
5 条形夹渣缺欠（见图2）
6 圆形夹渣和气孔型缺欠

抗腐蚀合金复合钢管或衬管规范
1. 范围
1.1范围
本规范包括了具有改善的抗腐蚀性能的无缝管、离心浇铸管及焊接复合钢管及衬管钢管。这里规定的复合钢管及衬管由钢管外表面的母材金属及钢管内表面的抗腐蚀合金层组成。除其中修正以外，母材原料应满足API-5L规范中要求。
初级产品应有方形管端，但经供方与制造厂协商也可供应其它特殊端部加工的钢管。公称尺寸范围从1in到42in.
本规范中母材金属包括的钢级为X42,X46,X52,X56,X60,X70,X80以及任意中间的钢级。抗腐蚀性合金层的钢级为LC1812,2205,2506,2242及2262，其它抗腐蚀合金层钢级应经购方与制造厂协商。

1.2总则
a.本规范的权限属于管类材料标准化委员会。
b.本规范的目的就是提供适用于石油、天然气行业输送气、水、油的抗腐蚀钢管标准。
c.满足本规范要求的平端钢管主要用于现场的环向焊接装配，但制造厂对现场焊接不承担责任。
d.尺寸代号是钢管公称尺寸。在文本里已给出钢管尺寸限定（尺寸范围），除了规定为公称外，这些外径尺寸限定及范围也适用于相应的公称尺寸。

1.3公制单位
本规范中的文本及许多表格中，公制单位注明在文本及许多表格的括号里。外径及壁厚从英制尺寸转换过来。对直径小于18in的，转换直径圆整到最近到的0.1mm；对直径不小于18in的，圆整到最邻近的1.0mm，壁厚圆整到最邻近的0.1mm。
采用9.1中公式，采用公制外径及壁厚来计算公制平端重量，并圆整到最邻近的0.01kg/m.
公制的水压试验压力采用第八章中的公制外径、壁厚及公制环向应力来计算。
相应的转换系数如下：
1in=25.4mm(精确)
1in2=645.16mm2(精确)
1ft=0.3048m(精确)
1lb=0.45359kg
1lb/ft=1.4882kg/m
1psi=6.895kpa(对于压力)
=0.006895MPa(对于应力)
1ft-lb=1.3558J(对于冲击功)
华氏度（℉）与摄氏度（℃）之间的转换，采用下列公式：
℃=5/9（℉-32）

2 参考文件
2.1总则
本规范通过引用而包括下列2.4条款中所列的API、行业及政府标准的全部或部分内容。

2.2要求
包括本规范引用标准在内的各项标准要求对于生产设备的安全性及通用性而言是必不可少的。

2.3等同标准
其它国内的或国际的公认的标准，包括本规范，在作为等同标准使用前，应报API并得到其认可。

2.4引用标准
下列标准最新版本所包含的条款通过引用而构成本规范的一部分。
美国石油学会（API）
Spec 5L 管线钢管规范
Spec 5LC 抗腐蚀合金层管线钢管规范
Std 1104 管道焊接及有关设备标准

美国机械工程师协会（ASME）
锅炉和压力容器规范，第Ⅸ章

美国试验与材料协会（ASTM）
A264 铬-镍不锈钢复合钢板、薄板及带钢规范
A262 探测奥氏体不锈钢晶间侵袭磁化系数的推荐作法
A370 钢制品力学试验的标准方法定义
A751 钢制品化学分析方法、作法及定义
E10 金属材料布氏硬度标准试验方法
E18 金属材料洛氏硬度和洛氏表面硬度试验方法

日本工业标准调查会（JISC）
G3602 镍及镍合金复合钢

3 定义
本规范采用下列给出的定义：
3.1复合 ：指冶金学上粘合防腐蚀合金层。
3.2防腐蚀合金层：指任何内部防腐蚀合金层的总称。
3.3衬套：指机械地粘合防腐蚀合金层。
3.4制造商：本规范中是指对制造的产品负责并保证产品满足本规范要求的工厂、公司或社团。制造厂可以是一个钢管生产厂，也可以是一个钢管加工厂。适用时，制造厂应对本规范所有适用条款的符合性负责。
3.5可（may）：用于表示某规定是可任选的。
3.6钢管生产厂：制造钢管的工厂、公司或社团。
3.7钢管加工厂：对钢管制造厂生产的钢管进行热处理的工厂、公司或社团。
3.8应（shall）：用于表示某规定是强制性的。
3.9宜（should）：用于表示某规定是非强制性的，但作为好作法予以推荐。

4 制造工艺及材料
4.1制造工艺
按本规范交货的钢管为无缝钢管、焊接钢管、离心浇铸钢管、复合钢管或衬管，其定义如下：
a. 抗腐蚀合金层
1. 复合。复合钢管是一种双金属管，由内部的抗腐蚀合金层通过冶金学粘合方法，粘合到母材上。
2. 衬套。衬管钢管就是通过对内衬扩径及/或收缩钢管，或其它可能的工艺将防腐蚀合金层固定到碳素钢管的内表面。除非其中另有规定，抗腐蚀合金层及碳素钢管应分别按5LC及5L规范进行制造。
b. 复合管母材
1. 无缝。无缝复合管是按5L中2.1及5LC中5.1条款确定的无缝工艺制造的无缝复合管。其材料经过铸造、爆炸、管子嵌套、热挤出、粉沫冶金学或其它相应的工艺制备的。
2. 焊接。焊接复合管是由复合钢板或钢带制造的。一条纵向缝通过5LC中5.1.b确定的工艺或其组合焊接在一起，除了仅适用于碳钢母材金属的电焊外。对带有填充金属的焊接，至少内表面有一条焊道，外表面有一条焊道。如采用定位焊，应采用机加工方式去除或通过随后弧焊再熔化。定位焊不属于本规范中的焊接要求。
c. 衬管母材。衬管母材应按5L规范进行制造。

4.2冷扩径
如经购方与制造商协商确定，复合管或衬管应允许冷扩径到1.5%。

4.3热处理
按本规范交货的钢管可以是轧制状态、溶液退火或淬火加回火状态。对于衬管，在衬套前，可分别对外管和内管进行热处理。经购方与制造商协商，可采用其它相应的热处理方法。

5 化学性能及试验
5.1化学成分
按本规范提供的防腐蚀合金层熔炼分析的化学成分应符合表1规定的要求。

5.2防腐蚀合金层的熔炼分析
当购方需求时，制造商应就采购订单下的每批抗腐蚀合金层原料的熔炼分析提供分析结果报告。所进行的分析应符合5.1中的规定。
除表1中规定以外，用于防腐蚀合金层特殊钢级而不是脱氧目的而添加的其它合金，熔炼分析报告中也应向购方报告，当购方需求时。

5.3抗腐蚀合金层的产品分析
每种规格按下列规定批量抽二根钢管，由制造厂进行抗腐蚀合金层的产品分析。分析结果当购方需求时，应提供给购方。

规格，in 批数量（所有钢级）
1～12 200支或不足部分
≥14 100支或不足部分
对倍尺长度无缝管，一根应视为从特定倍尺长度上切割下来的每一根管段。试样应按下列截取：
a.无缝复合管或衬管。由制造厂选择，用于防腐蚀合金层产品分析用试样可从拉伸试验试样或从成品钢管上截取。
b.焊接复合管或衬管。由制造厂选择，用于抗腐蚀合金层产品分析用试样应从成品钢管、钢板、钢带或拉伸试验试样或压扁试样上截取，试样位置至少距焊缝90°。
防腐蚀合金层的产品分析可由钢板或钢带的供方提供，只要保证频次满足上述要求。
注：当焊接抗腐蚀合金层焊缝及邻近区域的防腐蚀以及其它性能与抗腐蚀层本身不同，本规范的目的就是表明抗腐蚀层的焊接金属等同或超过抗腐蚀合金层本身。
所测定的化学成分应符合表1要求，其许可偏差应符合5LC表3要求。

5.4复验
如果代表一批二根钢管抗腐蚀合金层的产品分析不符合规定的要求，由制造厂选择将整批拒收或将该批中剩余的每一根钢管进行复验以确定符合规定的要求。如果一个或二个试样不符合要求，由制造厂选择整批拒收或再从该批中另取二根钢管进行复验。如二根钢管均符合要求，除最初不合格外，整批合格。如果一个或二个复验不符合要求，由制造厂选择，整批拒收或剩余的每一根钢管进行检验，检验只测定不符合的元素或需要测定的元素，复验用试样应与产品分析用试样在同一位置截取。

5.5控制分析
作为一种控制方式，制造商应对按本规范生产的每一批管子进行产品分析，这种分析记录应在购方需求时予以提供。

5.6化学分析程序
有关化学分析的方法及作法应按ASTM A751 钢产品化学分析标准方法，作法及定义中规定的要求进行。所进行的校验应能追溯到已建立的标准。

5.7母材
母材的化学性能包括化学成分、化学分析、复验分析及试验报告应满足API-5L中第3章中的要求。
表1—防腐蚀合金层熔炼分析化学成分要求，百分数

注：
a如果必要，经购方与制造商协商，可以更改所有钢级或规定其它钢级。在这种情况下，钢级的化学成分应用防腐蚀合金层中的Cr和Ni含量按下进行表示：
LC(Cr%Ni%)
B本表中的UNS值并不准确地描述了同样的化学成分。

6 力学性能及试验
6.1力学性能
母材金属的所有钢级应符合API-5L第4章的拉伸要求，适用时。对X42及较高钢级及其它位于表中所列中间钢级，应符合购方与制造厂双方商定的拉伸要求，并符合API-5L表4.1中的要求。母材屈服强度应为试样标距长度内产生0.5%总伸长时所需的拉应力，用引伸计测量。记录或报告中应注明试样的公称宽度；如采用板状试样，应注明试样的公称宽度；如采用全截面试样应予以注明。
满足本规范要求的力学性能只是通过测定母材的性能来确定的，但防腐蚀合金层的力学性能可以经购方与制造厂协商确定。

6.2拉伸试验—总则
拉伸试验取向应按API-5L中图4.1要求。由制造厂选择，试样可为全截面试样、板状试样或圆棒试样，并符合6.4，6.5及API-5L中图4.2的要求。试样的类型、规格、取向及防腐蚀合金层的去除应予以报告。如采用了适宜的曲面试验夹具或试样端部已进行加工以减小夹持区域的曲率，则板状试样在标距内的宽度约为11/2in（38.1mm）。否则，对尺寸从4in到65/8in钢管，试样宽度约为1in（25.4mm）；对尺寸不小于85/8in的钢管,试样宽度约为11/2in（38.1mm）。对尺寸不大于31/2in的钢管，可采用全截面试样。或者，当没有合适的曲面试样的夹具时，试样的端部可压平，但不得热压平。所有的拉伸试验应在交付状态下进行。拉伸及屈服应力应采用母材试样的实际厚度进行计算。

6.3试验频次
拉伸试验的频次应按API-5L中表4.2的要求进行。

6.4纵向拉伸试验
由制造厂选择，纵向拉伸试验可采用全断面试样，板状试样，或对壁厚大于0.750in的钢管，可采用直径为0.500in的圆棒试样，如API-5L中图4.2所示。采用板状试样时，试样不得压平。

6.5横向拉伸试验
制造厂应采用下列任一种方法测定横向拉伸性能：
a. 采在压平的矩形试样或直径为0.500in或0.350in圆棒试样上测定屈服强度、抗拉强度和伸长率值。
b.屈服强度应采用不带防腐蚀合金层的胀环方法测定，抗拉强度及伸长率值应采用压平的矩形试样或圆棒试样测定。
一个订货合同内的所有批应按API-5L规定采用同一种试验方法。

6.6焊接焊头拉伸试验
焊接接头拉伸试验用试样应按API-5L应垂直于焊缝截取，且焊缝位于试样中部。复合层应从母材表面基本去除。焊缝余高应去除。焊接接头拉伸试验无须测定屈服强度和伸长率。

6.7控制拉伸试验
作为一种控制检验项目，制造厂应对每熔炼批钢进行一次拉伸试验。这种试验记录应备购方查询。对焊接钢管，由制造厂选择，这种拉伸试验可在带钢或成品钢管上进行。

6.8复验
复验应按API-5L要求进行。

6.9压扁试验—电焊钢管
对电焊管应进行压扁试验，试样应包括防腐蚀合金层。试验频次、试样位置及试样取向应按API-5L中图4.3所示。在进行倍尺长度生产中，如发生停焊，在停焊处每一端切头，使焊缝在90°位置进行压扁试验，也可用中间压扁试验替代。

6.10验收标准
压扁试验验收标准如下：
a.压扁到钢管原始外径的2/3时，焊缝不应开裂.
b.继续压扁到钢管原始外径1/3时，除焊颖之外不得出现裂缝或断裂。
c.继续压扁至两壁厚贴合。
d.在整个压扁过程中不得出现分层或过烧金属现象。

6.11复验
应按API-5LC表5中的条款进行压扁试验复验。

6.12压扁试验—无缝管，离心浇铸管，不带填充金属焊接复合管及衬管
无缝管，离心浇铸管，不带填充金属焊接复合管及衬管应进行压扁试验；由制造厂选择，对不带填充金属的钢管可用导向弯曲试验代替压扁试验。一段不低于21/2长的管段可在两平行板之间分二步进行冷态压平，试样上应包括防腐蚀合金层。压扁第一步，是延性试验，在两压板之间的距离小于按下列公式计算值时，在内表面，外表面或端面没有裂纹或开裂：
H=1.09t/(0.09+t/D)
式中：H=两压板之间的距离，in(mm)
t=规定的全壁厚，in(mm)
D=规定或计算（用规定的内径和壁厚）外径，in(mm)
第二步是完好性试验，压扁继续进行，值到试样断裂或管壁贴合。
在压扁试验的第一步，除了衬管外，在防腐蚀合金层与母材之间没有非粘合现象。
复验。制造厂可对任一不合格的管端进行复验，值到满足规定要求为止。并保证成品钢管的长度不得小于初次切头后成品长度的80%。

6.13导向弯曲试验
由制造厂选择，对带有填充金属和不带填充金属焊缝进行导向弯曲试验。
应以每50根或不足部分为一批，每批抽一根钢管，从该钢管的焊缝上截取试样，试样上应不包括手工金属弧焊补焊之处。

6.14导向弯曲试验—仅对复合管
对带有填充金属的焊接钢管的母材焊缝按API-5L要求进行导向弯曲试验，允许把焊缝上余高去除掉，并应按API-5L规定的要求在弯模内进行180°正面弯曲和反面弯曲。

6.15导向弯曲试验—复验
复验应按API-5L中规定的要求进行。

6.16电焊管焊接接头延性试验
至少应在2in(50.8mm)长的全截面试样上进行焊缝延性试验，试样上应包含防腐蚀合金层。试样应在两平行板之间冷态压平。焊缝应置于与受力方向成90°（最大弯曲点）位置，在两压板之间距离小于由下列公式计算的值之前，焊缝或母材金属外表面的任何方向上不得出现超过1/8in(3.18mm) 的裂纹或断裂：
(a)屈服强度低于52ksi的钢管
S=3.07t/(0.07+3t/D)
(b) 屈服强度不低于52ksi的钢管
S=3.05t/(0.05+3t/D)
式中：
S=两压板之间的距离，in(mm)
t=母材的规定壁厚，in(mm)
D=钢管规定外径，in(mm)
发源于试样边缘且长度小于1/4in(6.35mm)的裂纹不应作为拒收的依据。按下列规定批量，从每批中抽一根钢管进行一次试验。
对倍尺长度钢管，一根应视为从一特定倍尺长度上切下的每一根管段。如果符合相应的压扁量，焊缝延性试验也可作为6.10中的一个压扁试验。
外径，in 批数量，支数
≤123/4 200支或不足部分
≥14 100支或不足部分

6.17复验
复验应按API-5L中的规定的要求进行。

7 特殊试验
7.1晶间腐蚀试验（STRAUSS试验）
对奥氏体钢及镍底基合金的防腐蚀合金层应按下述要求进行粒间腐蚀试验。这种试验的目的就是为了保证奥氏体钢（LC30-1812）及镍底基合金（LC30-2242）相应的制造工艺，并不是为了用于特殊环境下测量磁化系数的一种试验。
a.试验过程概要。一个适宜的试样嵌入铜砂研磨机打磨之后，然后再暴露于沸腾的酸化的硫酸铜溶液中24小时，在沸腾的溶液中暴露后，试样被弯曲。试验程序应符合最新版本的ASTM A262,作法E的要求。
b.采样。从抗腐蚀合金层截取一个试样。对于焊接钢管，包含焊缝的另一个试样应从焊缝部位截取，试样轴可垂直或平行于管轴。
每一熔炼批或每一热处理批应按API-5LC表7中的注脚所述进行一次试验。
c.试样制备。试样应由抗腐蚀合金层组成，大约3in(76.2mm)长， 1in(25.4mm)宽。详细的采样条件可经购方与制造厂协商规定。锯开是优选的剪切方式；但如果剪切，试样的剪切边部应经机加工或修磨。除了可以压平外，如需要，试样应在接收状态下进行试验。试样表面的附着物应采用不含铁的120粗砂氧化铝研磨剂进行机械去除。或者，可采用化学方法去除附着物。每个试样在试验前应使用丙酮，酒精或挥发性脱脂剂进行脱脂。
d.试验条件。试验溶液由100g溶于水的硫酸铜加上700ml蒸馏水再加上100ml的硫酸，并及蒸馏水稀释到1000ml，溶液的容积应能充分地浸没试样。
试验试样应在室温下浸没到试验溶液中，然后煮沸并保持在煮沸状态下24小时。在浸没24小时后，将试样从试验溶液中取出，如果仍保留铜，在弯曲前，在室温条件下将试样短暂浸没在硝酸溶液中去除铜。
e.弯曲试验。试验试样应在等于试样厚度2倍的直径进行180°的弯曲用于验收。弯轴应垂直于试验试样的方向。除非另有规定，试样应进行反面弯曲，即：管子的内表面在拉伸状态下处于应变状态。壁厚不应大于3/8in(9.52mm).
当原料的延性较低，在不引起裂纹的情况下，原料的最大弯曲角度应通过弯曲一个与被试验试样具有同样结构未试验过的试样来测定。
对焊缝试样，熔合线应位于弯曲处的中心线处。
f.最低的验收标准。首先在低倍放大的情况下检查弯曲试验试样。如对评定有疑问，试样则应在100X放大的情况下进行检验，不允许产生裂纹。在复验前，应对产生的不符合原因进行调查，并经购方许可。
表2—在77℉（25℃）阳模数及Poisson’s比率

合金 阳模数 Poisson’s比率
(103ksi)

LC1812 28 0.30
LC2205 28 0.29
LC2505 30 0.29
LC2242 28 0.31
LC2262 30 0.31

7.2粘合试验
a.复合钢管
应进行特殊粘合剪切强度试验。典型的粘合剪切强度包括在ASTM A264及JISC G3602所发现的。最低的可验收的粘合剪切强度，试验方法及试验频次应经购方与制造厂协商确定。
可用压扁试验代替粘合剪切强度试验，复合层的分离或裂纹长度，应经购方与制造厂协商确定。
b.衬管。
应对夹持力进行测量，测量方法应经购方与制造厂协商。
这种试验方法的一种例子就是残余压缩应力试验，按下列要求进行：
2到4个双轴应变规放置在从衬管上切割下来的一段短环的抗腐蚀合金层的内表面，抗腐蚀合金层从母材上去除，禁止用锯切母材管，在去除抗腐蚀合金层的前、后，要对环向应变及轴向应变进行测量。对粘合力进行计算并作为平均值。
注：在圆周方向上的压焊力为：
σ=E/(1-V2)X(∑εy/n+vΣεx/n)
式中：
E=抗腐蚀合金层的阳模数
V=抗腐蚀合金层的Poisson’s比率
n=应变规值
夹持力测量的另一个例子就是7.3.a中所引用的粘合剪切试验应用。

8 水压试验
8.1检验水压试验
所有钢管在复合或衬套并且热处理后，进行试验。每根钢管均应按8.3中规定的最小压力进行水压试验，而没有渗漏。所有规格的无缝钢管及尺寸不大于15in的焊接钢管，保压时间不少于5秒。尺寸不小于20in的焊接钢管的保压时间不少于10秒。水压试验用水所含氯化物的含量应低于百万分之50（50ppm）。

8.2试验验证
为保证每根钢管能在要求的试验压力下进行水压试验，每台试验机上应配备能记录每根钢管试验压力和保压时间装置的记录仪，或配备某种自动或连锁装置，以防止在未满足试验要求（试验压力和保持时间）前将钢管判为已试压钢管。静水压试验记录或记录曲线应供购方检验人员在制造厂内检查。

8.3试验压力
最低试验压力应按下列公式，根据母材的公称厚度来计算。当计算的试验压力不是10psi(100kpa)的整倍数时，应将其圆整到最邻近的10 psi(100kpa)。或者，经购方与制造厂协商，试验压力可用复合管的公称厚度来计算。
注：此处所给的静水压主试验压力为检验试验压力，并非为设计提供依据，也不一定与工作压力有直接关系。
美国惯用单位公式 公制公式
P=2St/D P=2000St/D
式中：
P=静水压试验压力，psi(kpa)
S=环向应力，psi(MPa)。其数值等于不同尺寸母材规定的最小屈服强度的百分数
t=母材规定壁厚，in(mm)
D=规定外径，in(mm)。
注：
1.试验压力限制在3000 psi(20,700kpa)以适应水压试验机的能力。
2.当使用上述公式计算的静水压试验压力超过规定最小屈服强度的90%时，应考虑到管端密封产生的纵向压应力。承认这种现象，制造厂宜提交测定试验压力的计算方法。
规定最小屈服强度的百分数

钢级 尺寸 标准试验压力
所有钢级 1～85/8 75
所有钢级 103/4～18 85
所有钢级 ≥20 90

8.4补充静水压试验
经购方与制造厂协商，制造厂应进行附加内部压力试验，试验方法可包括下列一种或几种。在补充静水压试验中，应采用8.3中规定的公式计算应力，试验条件应协商确定。
a.静水压破坏试验，试样的最小长度应为钢管外径的10倍，但无需超过40ft(12.19m)。
b.采用静水压水柱法做全长破坏性试验。
c.采用精密应变仪进行静水压横向屈服强度试验。

9 尺寸，重量及长度
9.1尺寸及重量
衬管应按API-5L中6.2及下列9.2，9.3及采购订单上规定的母材规格来供货。
注：平端重量Wpe应采用下列公式进行计算：
美国惯用单位公式
Wpe=10.68（D-T）×T+10.68(D-2T-t) ×t×F
公制单位公式
Wpe=10.68（D-T）×T+0.02466(D-2T-t) ×t×F
式中：
Wpe=平端重量，圆整到最邻近的0.01lb/ft
D=外径，圆整到最邻近的0.001in(对尺寸小于457mm为0.1mm,对尺寸不小于457mm为1mm).
T=母材规定壁厚，圆整到最邻近的0.001in（0.1mm）
t=防腐蚀合金层的规定壁厚，圆整到最邻近的0.001in（0.1mm）
F=防腐蚀合金层原料的修正系数
原料 F值
1812 1.017
2205 0.995
2506 0.995
2242 1.038
2262 1.075
注：对没有列于表中的纠正系数应经购方与制造厂协商确定。

9.2直径
外径应在表3规定的公差范围内（内径由外径、壁厚及抗腐蚀合金层公差控制）。对外径介于API-5L表6.2中所列尺寸之间的钢管，经购方与制造厂协商确定。这些钢管应符合本标准的所有要求，且应采用12章中要求进行标志。
或者，经制造厂与购方协商，也可以内径交货。

表3—尺寸及重量偏差
外径D
椭圆度
管体
≤1.900in +0.016in.(0.41mm)
