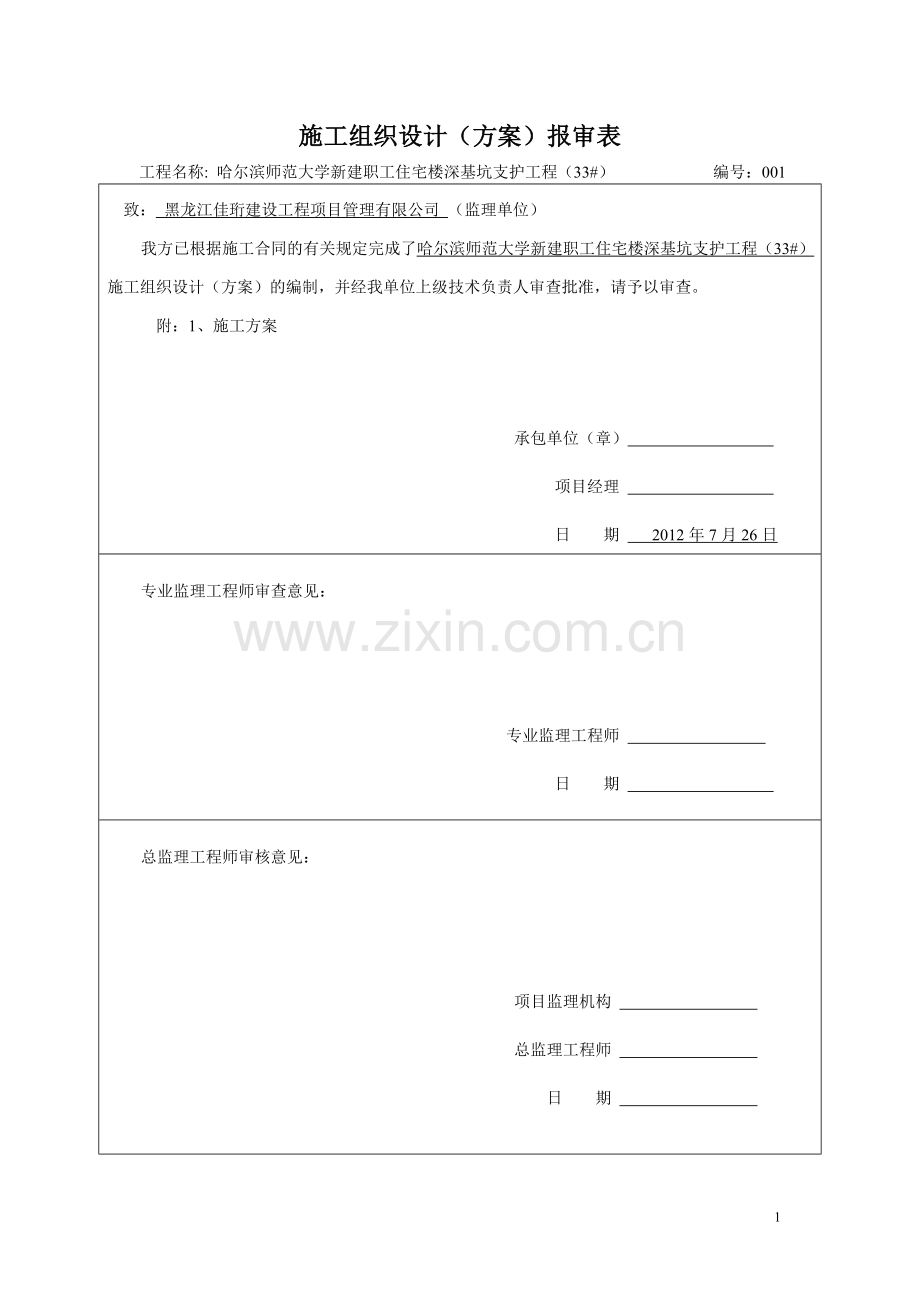

施工组织设计（方案）报审表
工程名称: 哈尔滨师范大学新建职工住宅楼深基坑支护工程（33#） 编号：001
致： 黑龙江佳珩建设工程项目管理有限公司 （监理单位）
我方已根据施工合同的有关规定完成了哈尔滨师范大学新建职工住宅楼深基坑支护工程（33#） 施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：1、施工方案

承包单位（章）

项目经理

日 期 2012年7月26日

专业监理工程师审查意见：

专业监理工程师

日 期

总监理工程师审核意见：

项目监理机构

总监理工程师

日 期

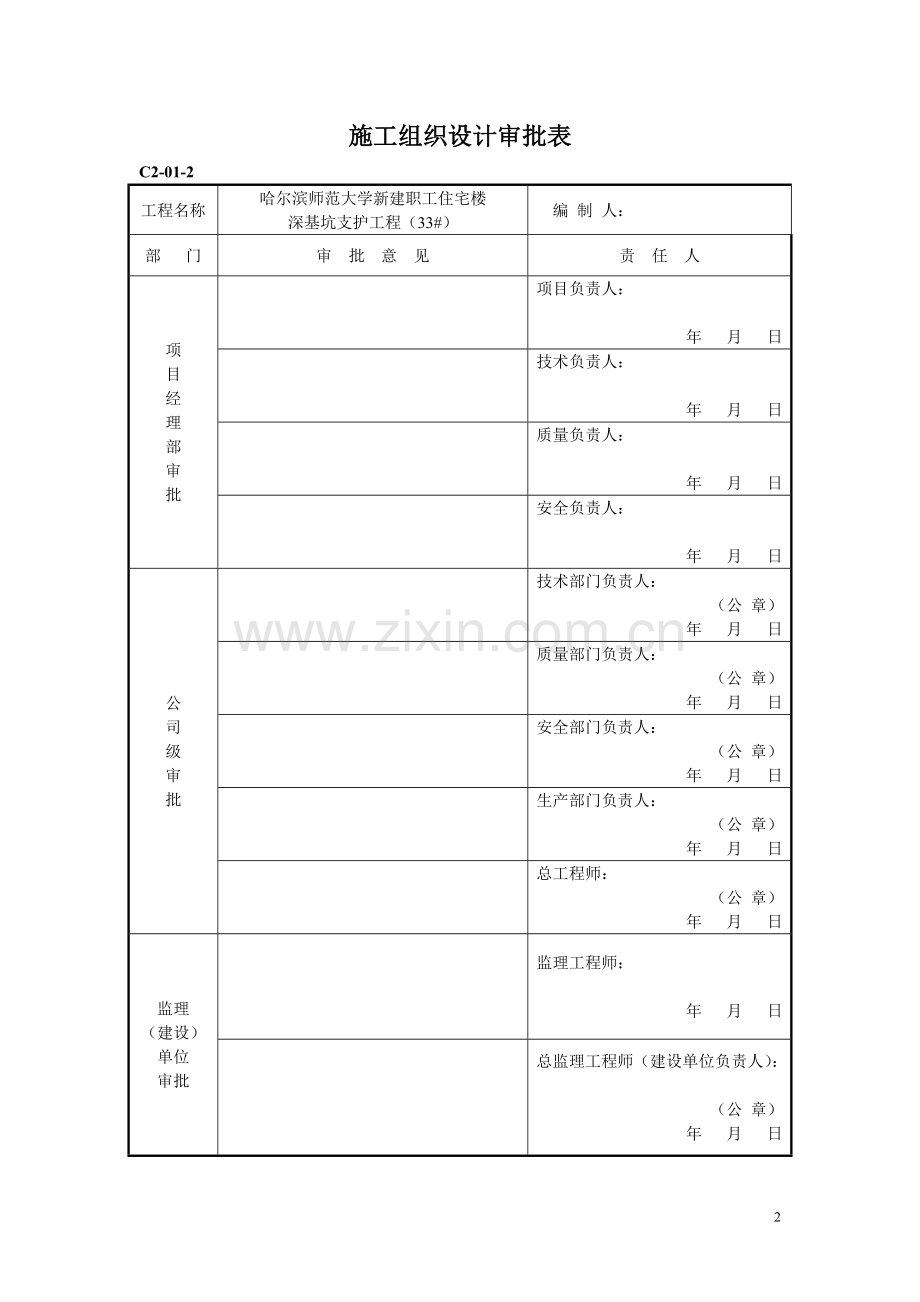

施工组织设计审批表
C2-01-2
工程名称
哈尔滨师范大学新建职工住宅楼
深基坑支护工程（33#）
编 制 人：
部 门
审 批 意 见
责 任 人
项
目
经
理
部
审
批

项目负责人：

年 月 日

技术负责人：

年 月 日

质量负责人：

年 月 日

安全负责人：

年 月 日
公
司
级
审
批

技术部门负责人：
（公 章）
年 月 日

质量部门负责人：
（公 章）
年 月 日

安全部门负责人：
（公 章）
年 月 日

生产部门负责人：
（公 章）
年 月 日

总工程师：
（公 章）
年 月 日
监理
（建设）
单位
审批

监理工程师：

年 月 日

总监理工程师（建设单位负责人）：

（公 章）
年 月 日

哈尔滨师范大学新建职工住宅楼
深基坑支护工程（33#）

施
工
组
织
设
计

黑龙江中古建筑科技股份有限公司

日 期：2012年7月26日

目 录
1、编制依据……………………………………………………
2、工程施工概况………………………………………………
3、基坑支护设计………………………………………………
4、施工部署……………………………………………………
5、施工准备……………………………………………………
6、基坑支护施工方案…………………………………………
6.1钢板桩施工技术质量保证措施……………………………
6.2锚杆施工技术质量保证措施………………………………
7、施工监测方案
8、季节性施工技术措施………………………………………
9、降低施工成本技术措施……………………………………
10、保证工期及质量施工技术措施…………………………
11、保证安全生产、文明施工技术措施……………………
12、附表………………………………………………………
附表一、施工机械计划及进出场计划表
附表二、劳动力安排计划表
附表三、试验和检测仪器设备计划表
附表四、现场所用的用电量计算表

第一章、编制依据
1现场平面图及基础施工剖面图
2地下管线汇签单
3《岩土工程勘察报告》
4《建筑基坑支护技术规程》（JGJ120—99）
5《地基基础设计规程》（GB50007—2002）
6《锚杆施工技术规范》（CECS147：2003）
7《黑龙江省建筑工程施工质量验收标准》（DB23/711-724-2003）
8《黑龙江省建筑地基基础工程施工质量验收标（DB23/721-2003）
9《黑龙江省建筑工程资料管理标准》（DB/23/1019-2006）
10《建筑与市政降水工程技术规范》（JGJ/T111-98）
第二章 工程施工概况
2.1工程概况
哈尔滨师范大学基坑工程位于哈尔滨市呼兰区哈师大院内。建设规模160077.3平，拟建工程为地下1层，基坑支护结构周长约1050米，开挖深度6.0米。规划小区由住宅、地下车库及配套设施组成。拟建建筑物为7栋住宅楼，及通体地下车库。建筑场地地势相对较平坦，局部场地高差不大。
工程施工单位简介：
建设单位：哈尔滨师范大学
总承包单位：哈尔滨众志建筑工程有限责任公司
监理单位：黑龙江佳珩建设工程项目管理有限公司
施工单位：黑龙江中古建筑节能科技股份有限公司
勘察单位：黑龙江省水文地质工程地质勘察院
2.2周边环境：
2.2.1基坑支护范围内无重要的建筑物和构筑物，基坑开挖深6.0米；
2.2.2基坑支护范围内无重要的管线，原有管线均在周边主辅道上。
2.3工程地质概况：
该建筑场地位于松花江南岸，由河流冲积作用形成的河流侵蚀堆积地貌，属松花江流域河谷漫滩相，由于地处松花江中游，表层杂填土较厚，表层有杂填土和粉质黏土组成，上部地基土主要由砂土组成，中间不均匀夹层有厚薄不等的粘性土夹层，下部为白垩纪泥岩。
根据岩土工程勘察资料揭示，在基坑支护范围内地层共分9层，对各层结构及特征描述如下：
表1
土层
层底标高(m)
层厚(m)
重度(kN/m3)
j(°)
c(kPa)
渗透系数
(m/d)
压缩模量
(MPa)
m(kN/m4)
kmax(kN/m3)
杂填土
-1.5
1.5
18.5
10
10

2000

粉质粘土
-2.5
1
19.2
12.5
30

4875

粉质砂土
-3.5
1
19.2
24
0

9120

粉质粘土
-5.5
2
19.2
12.5
30

4875

粉砂
-9.5
4
19.5
26
0

10920

细砂
-13.5
4
19.5
28
0

12880

中砂
-23.5
10
19.5
30
0

15000

2.4场地水文地质条件概况
场地地貌属于松花江漫滩，地下水为第四纪松散岩类孔隙潜水，主要为大气降水、地表水补给，以蒸发为主要排泄方式，地下水赋存于下部的中、粗砂层中，水量充足，分布稳定。地下水位埋深较浅，勘察期间厂区厂区地下水静止水位2.50-4.80m。该场地临近松花江，场区地下水与松花江水系密切联系，由于含水层的渗透系数和径流条件好，因此本场地与松花江形成了互补的补给和排泄条件。地下水动态变化规律为：7～9月份为丰水期，水位上升，3～5月份为枯水期，水位下降。
2.5工程施工工期简介
本工程计划工期为：工程施工节点工期，钢板桩施工10天。每层锚杆施工10天共20天；钢板桩间插入木挡板随土方挖土进度跟进，合理交叉作业，10天可完成基坑开挖。结合本工程具体境况进行调整。
第三章 基坑支护设计
1、计算基坑开挖深度
根据工程施工设计图、地质报告及施工招标答疑既要：
设计计算基坑开挖最大深度为：
地下车库：层高+底板厚度+承台深度及填挖平衡
= 5.1 + 0.6 +0.3 = 6.0米
2、设计原则
（1）满足基坑安全使用功能的要求。
（2）可操作性强，切实能指导施工。
（3）确保周边环境（地下管线、周边建筑物）的安全。
（4）施工速度快，节约工期，降低造价。
3、基坑支护设计方案
根据设计图纸、地质报告，综合分析周边环境，为降低工程成本，提高工程施工工期；本工程设计方案采用两种支护形式；分别为H型钢(350*175*7*11㎜)钢板桩排桩+锚杆支护形式。本工程施工设计采用钢板桩可提高工期，采用加筋水泥土地锚施工技术可缩短锚杆张拉时间，节约工期。
主要施工材料技术参数如下：
（1）钢板桩为：H型钢H350*175*7*11㎜板桩，长12米
（2）锚杆：为专利技术加筋水泥土地锚，锚杆直径ф150㎜，长度分别为20米，锚杆体钢绞线强度为1860级，直径Φ15.20㎜，水泥浆水灰比为：0.65。
详细设计见设计图纸.1（施工平面图及施工剖面图）
3.1基坑南侧临楼位置基坑6.0米深位置
临近23#楼位置，距建筑物最小距离5.0米位置。基坑支护采用H350*175*7*11mm大H型钢+锚杆支护体系，桩间距800㎜，桩顶标高与自然地面平齐，桩长12.0m。锚杆为D150㎜的加筋水泥土地锚，锚杆设置一道，位置-2.8m，锚杆间距2400㎜（三桩一锚），锚杆长度16.0m，设计拉力160KN，如下图

3.2基坑北侧位置及其他位置
基坑北侧基坑支护采用基坑支护采用H350*175*7*11mm大H型钢+锚杆支护体系，桩间距800㎜，桩顶标高与自然地面平齐，桩长12.0m。锚杆为D150㎜的加筋水泥土地锚，锚杆设置一道，位置-2.8m，锚杆间距2400㎜（三桩一锚），锚杆长度16.0m，设计拉力160KN，如下图

3.3、基坑上防水、安全维护技术措施方案（总包完成）
基坑上防水技术措施，在基坑周边5米范围内作地面硬铺装，钢板桩部位，在基坑边1.0米范围内砌筑300㎜高，240㎜宽砖砌防水沿；砼灌注桩部位砖砌挡土墙高出自然地面300㎜作为防水沿，防止自然地面雨水或施工用水流入或渗入基坑内，在基坑周边作1.8米高防护栏杆，设置警示灯和警示牌，作好安全防护工作。如下图：

3.4、基坑侧壁防治流砂技术措施方案
为保证基坑侧壁安全，防止流砂钢板桩位置，在钢板桩中间插入25㎜厚木挡板；如下图：

3.5、基坑内排水技术措施方案
本工程基坑开挖面积大，施工周期长，基础施工期间在雨季施工，为保证基坑安全，保证基坑不受雨水及不明水源的危害，在基坑周边设置排水沟，在承台中间设置集水坑，排水沟与集水坑相连，配备抽水泵，保证坑内水及时排出，排水沟侧面和底部作80㎜厚级配碎石混凝土，强度为C20。如下图：
3.6、基坑维护应急预案
本工程地处哈尔滨松花江沿岸地带，地下水位比较高，地质条件较差，多为粉砂层，周边地下排水管线渗漏情况不明，为防止突发事件发生，应作好应急技术措施。
（1）、聘请专业队伍作好基坑监测，加强基坑安全预警工作。
（2）、设专职安全员巡查，查找并确定危险源，分析不利因素。监督管理是否按设计施工，强化管理。
（3）、一旦发现基坑周边管线有渗漏，立即在基坑边2.0米范围内作渗水井或在基坑侧壁做倒流管，将水倒如基坑底或基坑内，降低坑外水对基坑安全威胁。
（4）配备产车、钩机等机械设备；砂土灌袋等材料，一旦发生重大安全危险，可立即采取回填等技术措施。
3.7、钢板桩、加筋水泥土锚施工技术要点
（1）、钢板桩施工
钢板桩采用12米长H型钢板桩，施工前首先放线定位准确，清除障碍物和后利用高频液压打桩锤将打入4.0米，然后调整垂直度，缓慢将钢板桩打入8.0米后，再加快打桩速度，直至设计标高保证钢板桩垂直度。
（2）锚杆施工
锚杆施工采用加筋水泥土地锚专利施工技术。锚杆施工时应隔根施工，施工角度为15度，锚杆张拉应隔根张拉，张拉锁定强度为0.65倍的设计值。
第四章 施工部署
1、施工工序流程
帷幕桩施工位置探沟开挖及清除障碍物 —— 帷幕桩施工 ——-3.0米以上土方开挖 —— 一层锚杆施工 —— 依次以下土方开挖及锚杆施工 —— 桩间插板施工。
2、人力资源部署
我们将充分发挥我公司专业队伍齐全，技术力量雄厚的优势，保证干出一个信誉工程、满意工程。公司已将该工程基坑支护列为重点施工项目，同时为加强该工程的监督管理、监督施工，配备了职能完整、功能齐全的项目组织机构。
1、项目组织机构框图及管理工作运行图如下：
项目经理部组织机构
序号
姓名
性别
年龄
职务
1
崔海波
男
35
项目经理
2
孙志球
男
30
技术负责人
3
周生亮
男
46
工 长
4
佟诗博
男
35
质量检查员
5
毕胜国
男
41
安 全 员
6
田 维
男
27
技 术 员
7
胡海丽
女
27
技 术 员
8
郭 旭
男
28
放 线 员
3、物资、设备部署
根据施工要求，保证按期完工，我公司拟投入主要设备如下：
锚杆机四台 （锚杆施工）
高频液压打桩机两台 （钢板桩施工）
电焊机四台 （腰梁施工）
砼喷射机一台 （喷射砼施工）
全站仪一台 （施工监测）
其他辅助设备可根据工程实际需要增设。
第五章 施工准备
1、施工测量放线
根据施工设计书，确定基坑开挖边线，确保本工程基础施工，基坑开挖边线按基坑开槽图放线定位帷幕桩施工轴线；再根据帷幕桩设计图定位桩点。
2、施工用水、施工用电、场地平整
进入现场后首先确定水源、电源位置，施工用电应确保一台315KW变压器保证桩顺利施工，施工用电不足配备发电机现场发电。
进入现场以后，进行场地平整，作好三通一平工作，由建设单位将水电引入施工现场，施工单位负责接引。
3、帷幕桩位置挖探沟
根据现场管线会签单确定地下管线位置，核实管线迁移情况，因地处老城区为保证施工顺利进行，施工前沿帷幕桩施工方向挖2.0米宽1.5米深探沟，探施工范围内有无不明管线。
4、场内障碍物清除，钩机配合。
在支护桩施工前，首先确定支护桩的位置，放好支护桩施工位置如设计图纸，在支护桩范围内清除地下砼障碍物。清除障碍后再回填黏土并夯实保证施工顺利进行。
第六章 基坑支护施工方案
1、钢板桩施工技术质量保证措施
（1）、场地平整，清除障碍物
进入施工现场，首先配备钩机将场地平整，在施工2米范围内清除地下及地上障碍物；
（2）、放线定位
按设计要求，由总承包单位与护壁桩单位共同确定基坑开挖边线，按水平间距0.8米定点放线。施工时确保点位准确。
（3）、H型钢板桩施工
施工准备完成以后，机械液压振动打拔桩机进入现场，按预先定好的桩位将H型钢板桩振动压入。保证H型钢板桩垂直度。
1)、打桩时，严格控制支护桩打入的垂直度，垂直度的控制在H型钢板桩就位后，调整垂直度，控制方向为前后、左右，支护桩控制首先司机应服从随机人员手势调整支护桩的垂直度；确定垂直后首先慢慢将支护桩压入，待压入一段后再次调整垂直度，待进入自然地面下4～5米后可加快打入速度。
2)、排桩水平位置的控制，采用双向控制，施工前将支护桩位置撒灰线，然后每间隔10米左右打1根支护桩，在支护桩上挂线，确保支护桩前后位移不超过5㎝。
3）、一层土方开挖、填加挡板
冠梁安装施工完成后，首先将土方开挖至-4.0米位置，为保证基坑整体稳定性，防止出现流砂现象，在砂层位置H型钢板桩间加入25mm厚木板，如出现流砂现象可在挡板后填加砂袋。依次开挖加挡板直至设计标高。
4）钢板桩桩时，提供不小于6.0米宽作业面，保证6.0米宽车行通道，拔桩高频振动确保周围土体密实，避免拔桩对周边环境造成影响。拔桩不留存现场，立即装车运走，避免影响后续工作施工。
（4）、质量控制措施
1）、原材料具有出厂合格证
2）、钢板桩的质量检验标准应符合下表规定
钢板桩施工质量检测标准 单位:mm
项目
序号
检查项目
允许偏差或允许值
检查方法
主
控
方
法
1
钢板桩间距
±50
用尺量
2
长度
±100
用尺量
一
般
项
目
1
钢板桩材质检验

抽样送检
2
垂直度
L%
用尺量
2、锚杆施工技术质量保证措施
按设计要求在分别在-2.8米位置施工锚杆。锚杆直径Φ150mm，水平间距2.1米，锚杆长度详见设计图
（1）、施工工艺
锚头制作 钢绞线下料 锚杆体制作 钻机就位准备 钻进注浆锚杆体跟进 反循环注浆退出钻杆 腰梁安装 锁定张拉 如设计图：
（2）、施工技术措施
1）锚头制作
锚头采用钢板焊接制作，锚头长350㎜，直径Φ150锚杆，锚头叶片展开直径不小于120㎜
2）钢绞线下料
根据施工设计书和设计图纸下料，钢绞线长度L = L0 + 1.0m-0.35m,
L 钢绞线下料长度； L0 施工设计长度
施工时钢绞线外漏1.0米；下料如下图：
锚杆设计长度
16.0
锚杆下料长度
16.65
3）锚杆体制作、组装
待锚头制作、钢绞线下料完成后，钢绞线穿过锚盘，锚头用冷挤压对锚盘进行固定，锚杆体制作、组装完成。
4）钻机就位，施工准备
4.1） 施工作业前，根据设计要求和土层条件，定出孔位，做出标记。
4.2） 作业面场地要平坦、坚实、有排水沟，场地宽度大于4m。
4.3） 钻机就位后，应保持平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上，锚杆倾角应为150。
4.4） 钻进用的钻具，采用地质部门使用的普通岩芯钻探的钻头和管材系列。为了配合跟管钻进，应配备足够数量的长度为0.5-1.0m的短套管。
5）钻进注浆锚杆体跟进
锚杆的施工应采取钻进、注浆、搅拌锚杆体跟进一次完成的方法。送浆泵的压力应为1.5MPA；注浆材料选用P.O32.5R水泥,水灰比为0.7水泥浆液应搅拌均匀,并在出凝前注浆完毕，为加快施工速度，加入早强减水剂（HSM），掺量为水泥用量2%。使强度3天达70%。
施工时使锚杆体跟进，并保证钢绞线不缠绕在钻杆上，防止反循环退出钻杆时带出钢绞线。边退出钻杆边注浆，直至水泥浆从孔口溢出，退出钻杆，锚杆施工完成。
6）腰梁安装
施工锚杆时现场制作腰梁，采用2根I16#工字钢钢焊接为一体如下图：

7）锁定张拉
7.1）锚头台座的承压面应平整, 并与锚杆轴线方向垂直;
7.2）锚杆张拉前应对张拉设备进行标定;
7.3）锚杆张拉时应有序进行,张拉顺序应考虑临近锚杆的相互影响,所以在砼桩侧应从一端开始隔根张拉后再返回重新在隔根张拉.
7.4）锚杆正式张拉前, 应取0.1-0.2轴向拉力设计值NT对锚杆预张拉1-2次, 使杆体完全平直,各部位接触紧密.
7.5）锚杆张拉至1.0设计值NT保持2min,然后卸荷至锁定设计值0.8NT,张拉荷载和位移观测时间见下表:
锚杆张拉荷载分级和位移观测时间
设计长度
张拉荷载设计值（KN）
张拉荷载锁定值（KN）
荷载分级
位移观测时间（min）
荷载加速率（KN/min）
16.0米
160
120
0.1-0.2Nt
2
不大于100
0.8Nt
2
不大于100
1.1 Nt
2
不大于50
（3）施工质量控制措施
1）、原材料具有出厂合格证
2）、材料现场抽检试验报告满足要求
3）、施工完成后，应做锚杆拉拔实验，不同锚杆设计值各抽检一根。
4）、锚杆的质量检验标准应符合下表规定
锚杆工程质量检验标准：
项目
序号
检查项目
允许偏差或允许值
检验方法
主
控
项
目
1
锚杆杆体长度（㎜）
+100
-30
用钢尺量
2
锚杆拉力设计值
设计要求
现场抗拉实验
一
般
项
目
1
锚杆位置（㎜）
±100
用钢尺量
2
钻孔倾角（0）
±1
测斜仪等
3
浆体强度
设计要求
检测
4
注浆量
大于理论计算浆量
检查设计数量
5
锚杆体插入长度
不小于设计长度98%
用钢尺量
第七章 监测施工方案
护壁桩施工监测
1、首先在基坑开挖前，在基坑周边、基坑边建筑物角点设置相应观测点，记录相应未开挖观测数据，观测点布置见设计图。
2、各监测点间距为15米。以便观测分层开挖支护桩顶部的水平位移与沉降和倾斜量侧，附近地面、地表开裂的变化状态。
3、在土方开挖到第一层挖土标高时，记录观测数值，确保准确无误，并做观测曲线，记录变幅数据；
4、在开挖过程中，基坑侧壁最大水平位移与当时基坑开挖深度比不大于0.2%且；累计最大位移不超过设计位移。
5、基础及地下室施工到回填完成护壁桩监测在此期间，由可由有专业资质的监测单独完成，直至到回填完成；在施工过程中若发现异常，应及时通知监理、设计和建设单位有关人员。基坑开挖完成后，当连续观测一周后，基坑无变形，可隔天观测。或制定观测时间表定期观测。
6、施工时采用信息化管理，对每项施工步骤必须按照设计要求及规程进行，发现问题及时处理，如遇渗漏水地面沉降量过大，采用坑内堵，坑外截及采用地锚桩和及时回填土方等补救措施。施工中严格遵守浅开挖、勤加固支护步步为营的原则。

第八章 季节性施工技术措施
本工程开工时间为2012年7月末，为雨季施工，应作好防雨、防水维护措施
1、基坑上防水：
基坑四周按设计要求5.0米范围内硬铺装，并在基坑开挖边作300mm高防水沿.
2、基坑内防水：
基坑开挖后，因基坑面积较大，可在基坑底周边设置排水沟，排水沟与集水坑相连。集水坑距基坑边距离不小于10米，根据承台范围确定。现场配备抽水泵备用，可随时将集水坑内水及时排出。
第九章 降低施工成本的保证措施
1、强化对施工项目成本控制意识。应当充分调动项目管理人员的积极性，使项目管理人员真正认识到施工成本管理的重要性。在抓进度、质量的同时，严抓施工成本核算管理。定期或不定期学习、交流、考核、激励竞争上岗，建立健康有序的施工成本管理程序。
2 、合理地控制工程直接成本。工程直接成本主要是指在施工项目成本形成过程中直接构成工程实体和有助于工程形成的人工费、材料费、机械使用费及其他直接费。
3、材料费控制：在工程施工过程中，材料费占整个工程费用的比例很大，有较大的节约潜力。往往在其他成本出现亏损时，要靠材料的节约来弥补。因此，在工程施工过程中，材料成本控制是十分重要的。
4、 人工费控制：主要从用工数量方面进行控制。第一，根据劳动定额计算出定额用工量，并将安全生产、文明施工及零星用工按一定比例（一般为5%～10%）一起包给领工员或班组，进行包干控制；第二，要提高生产工人的技术水平和班组的组织管理水平，合理进行劳动组织，减少和避免无效劳动，提高劳动效率，精减人员；第三，对于技术含量较低的单位工程，可分包给分包商，采取包干控制，降低工费。
5 、机械费控制：项目经理部内的设备管理部门要根据工程质量、进度和设备能力的要求，合理地配备施工机械。对于外租机械设备，如： 摊铺机、压路机、平地机、吊车、发电机等，分别采取按台班，按工作量或包月等不同的租赁形式进行租用。要按油料消耗定额进行抽查。并合理安排机械设备的进、退场时间，合理调度和充分利用，提高机械利用率。
第十章 工程质量 工期保证措施
1、工程质量保证措施：
设置专人跟班作业制，由项目经理组织形成统一质量管理体系，提前作好交底，严格按施工组织设计及交底施工，分工明确，责任到人，实施一步一查制，层层验收，严格按质量保证措施撤查。保证施工安全性。
2、工期保证措施：
按招标文件，在施工进场前作好人、财、物准备，进场后保证有连续作业的能力。人员配备齐全，设备材料一次性进场直至撤场为止。实施项目经理监督制，统一人员、材料配备，合理安排进度计划，确保工期按时完成。
3、工程质量、工期保证体系：

工程质量、工期保证管理体系
第十一章 保证安全生产 、文明施工措施
1、职业健康安全目标
绿色环保施工；增强安全意识；
确保安全生产；杜绝恶性、突发事故发生。
2、建立项目全面管理组织机构
（1）项目经理部成立安全领导组织机构，紧急事故救援组织机构，防火组织机构等各项机构健全，责任明确，保证突发事件能够及时高效处理。
（2）各项组织机构
安全组织机构：
应急救援组织机构：
危险源辨识评价领导小组：
文明施工组织机构
3、确定本项目重要危险源
如：
● 基坑周边防护；
● 排水管线渗漏对基坑安全影响；
● 工艺过程的危险点；
● 临时用电的使用特性；
● 现场地下及周边环境。
4、重要危险源控制措施
（1）、基坑周边防护：设专人检查，督促总包单位加强四口五临边防护措施，不合格处立即处理整改；防患于未然。
（2）基坑开挖后一经发现基坑侧壁有渗漏点出现，立即通知建设单位、总包单位彻底查找漏水水源，采取措施补漏；如有必要，在基坑边2.0米范围内做透水孔，防止水侵入基坑内。
（3）施工过程严格按要求施工，安全员旁站责任制度。
5、项目安全管理
（1）建立健全安各项全生产责任制管理，落实安全生产责任制，做到有岗有责，分工明确，从制度上完善项目的安全管理；
（2）定期和随时对现场安全状况进行检查，发现问题和隐患及时采取措施消除；
（3）对有关部门到现场检查出的问题和隐患，提出的整改要求要及时彻底整改；
（4）认真做好工人安全教育和安全交底，制止工人违章作业，严肃处理违章作业有关人员；
（5）定期召开班前安全会，讨论如何保证作业中的安全问题，教育工人遵章守纪，并作为班前活动记录；
（6）时常检查作业环境，发现不安全因素及时汇报及时解决；
（7）作业时经常督促作业人员正确使用防护用品，进入施工现场戴好安全帽，高处作业系好安全带；
（8）在施工中，遇有动力设备、高压线路、地下管道、压力容器、易燃易爆品、有毒有害物体等情况，需要特殊防护时按设计要求采取可靠安全防护措施，确保施工安全。
（9）夜间施工照明充足，所有施工人员工作时要精力集中，听从指挥，特别是司机与指挥人员要密切配合，信号不明应立即停机，待明确信号再继续施工
（10）加强项目《安全事故应急预案》知晓教育，使项目从业人员知晓项目发生安全事故的报告程序、人员分工和救援过程，最大限度的控制减少事故中人员伤亡和财产损失。
6、临时用电管理
（1）临时用电执行《施工现场临时用电安全技术规范》JGJ46—2005标准；
（2）工作前作业人员要对作业环境周边的电线、用电设备及漏电保护器进行检查，发现问题及时处理；
（3）电器设备的使用部位应有灭火器材；
（4）维护电工应对临时用电情况经常进行检查，发现问题及时进行整改并做好记录；
（5）现场生产设备实行三项五线制，落实一机一箱一闸一保护，电闸箱全部上锁，专人负责定期检查维护，避免设备、电闸箱、电缆线漏电伤人。
7、设备安全管理
（1）设备必须按出厂说明书规定的技术性能、承载力和使用条件正确合理使用；
（2）设备安装牢固、平稳、运转正常；
（3）设备送电前必须检查电源极性、电压值，防止电源极性接反或电源电压不正常造成设备损坏。
8、文明施工管理
（1）执行企业CIS形象识别系统规范标准；
（2）落实《安全纪律》、《防火须知》，确保安全；
（3）按施工平面图布置暂设摆放材料机具，机具材料摆放整齐，标识清晰；
（4）正确使用合格的劳动防护用品，防护到位确保安全；
（5）项目各种管理组织机构健全、责任分工明确，按规定上墙的制度和组织机构要统一、清晰、整洁；
（6）现场的安全设施、安全标语未经项目安全组织机构及监理工程师批准，不得随意拆移损坏；
（7）加强现场值班执宿管理，杜绝外来人员在现场宿舍留宿，避免发生偷盗及治安案件。
11、附表
附表一、施工机械计划及进出场计划表
附表二、劳动力安排计划表
附表三、试验和检测仪器设备计划表
附表四、现场所用的用电量计算表

附表一
拟投入的主要施工机械设备表
工程名称：哈尔滨师范大学新建职工住宅楼深基坑支护工程 　　　　　　 　　　　　　
序号
机械或
设备名称
型号
规格
数量
国别产地
制造年份
额定功率（KW）
生产能力
用于施工部位
进出厂
计划
1
挖掘机
330
2
日本
2007年

100m/天.台

2
液压打桩机
小松-400
2
日产
2007

110根/天.台
钢板桩
施工

3
锚杆机
H-200
4
湖南
2009

20根/天.台
锚杆
施工

4
砼喷锚机

1

坡面喷锚
桩间喷锚

5

6

7

8

附表二
劳动力计划表
工程名称：哈尔滨师范大学新建职工住宅楼深基坑支护工程 单位： 人
工种
按工程施工阶段投入劳动力情况
准备阶段
打桩施工阶段
锚杆施工阶段
腰梁施工阶段
插板施工阶段

打桩机操作手

4

打桩机指挥

8

挖掘机司机
4

锚杆操作手

24

腰梁安装工人

8

插板工人

10

力工
5
40

注：1.投标人应按所列格式提交包括分包人在内的估计劳动力计划表。
2.本计划表是以每班八小时工作制为基础编制的。

附表三
试验和检验仪器计划表计划表
工程名称：哈尔滨师范大学新建职工住宅楼深基坑支护工程 　　　　　　　 　　　　　　
序号
仪器名称
型号
规格
单位
数量
检验时间
备注
1
全站仪
SJ-102N
台
1

2
水准仪
SJ-102N
台
1

3
50m钢尺

把
2

4
油压千斤顶
YT-60
台
1

附表四
现场所用的用电量计算表
工程名称：哈尔滨师范大学新建职工住宅楼深基坑支护工程　 　　　　　　 　　　　　　
序号
设备名称
型号
规格
单位
数量
额定功率（KW）
备注
1
锚杆机
H-200
台
4
100
25KW/抬
2
泥浆泵
N-200
台
4
10
2.5KN/台
3
电焊机

台
3
15
5.0KW/台
4
油压千斤顶
YT-60
台
2
5
2.5KW/台
5
生活用电

60

哈尔滨师范大学新建职工住宅楼
深基坑支护工程计算书
(基坑东侧、北侧)
一、工程概况
哈尔滨师范大学新建职工住宅楼基坑开挖深度为6m，采用H型钢（H350*175*7*11mm）板桩作围护结构，桩长为12m，桩顶标高为0m,桩水平间距0.8m。

共设1道支撑，见下表。
中心标高（m）
刚度（MN/m2）
预加轴力（kN/m）
-2.8
22.5

基坑附近有附加荷载如下表和下图所示。

编号
P(kPa或kN/m)
a(m)
b(m)
c
1
20
2
5
0

二、地质条件
场地地质条件和计算参数见表1。地下水位标高为-6.5m。

表1
土层
层底标高(m)
层厚(m)
重度(kN/m3)
j(°)
c(kPa)
渗透系数
(m/d)
压缩模量
(MPa)
m(kN/m4)
kmax(kN/m3)
杂填土
-1.5
1.5
18.5
10
15

2500

粉质粘土
-2.5
1
19.2
12.5
30

4875

粉质砂土
-3.5
1
19.2
24
0

9120

粉质粘土
-5.5
2
19.2
12.5
30

4875

粉砂
-9.5
4
19.5
26
0

10920

细砂
-13.5
4
19.5
28
0

12880

中砂
-23.5
10
19.5
30
0

15000

三、工况
工况编号
工况类型
深度(m)
支撑刚度
(MN/m2)
支撑编号
预加轴力
(kN/m)
1
开挖
2.8

2
加撑
2.8
22.5
1

3
开挖
6

工况简图如下：

四、计算

一、 锚杆计算：
1、一层锚杆计算
1.1、水平间距：
每延米水平拉力为56KN/M ；水平间距2.4m 则
rNRi = 1.25×56×2.4 =147KN
1.2、计算水泥土桩锚固体长度：
r0NRi=0.9AcsLrsinθi +0.6пdlaqsk
= 0.9×3.14×0.152/4×L×25×sin15o +0.6×3.14×0.15×(L-5.0)×50
= 14.32L –70.65
L = 15.19米
经计算取：L = 16.0米； 设计拉力值为160KN
1.3、加筋材料的截面积：
每根7丝钢绞线拉力为26.8吨
选择二 根7-Φ5钢绞线，满足要求。

哈尔滨师范大学新建职工住宅楼
深基坑支护工程计算书
(基坑北侧临楼小于5.0米位置)
一、工程概况
哈尔滨师范大学新建职工住宅楼基坑开挖深度为6m，采用H型钢（H350*175*7*11mm）板桩作围护结构，桩长为12m，桩顶标高为0m,桩水平间距0.8m。

共设1道支撑，见下表。
中心标
