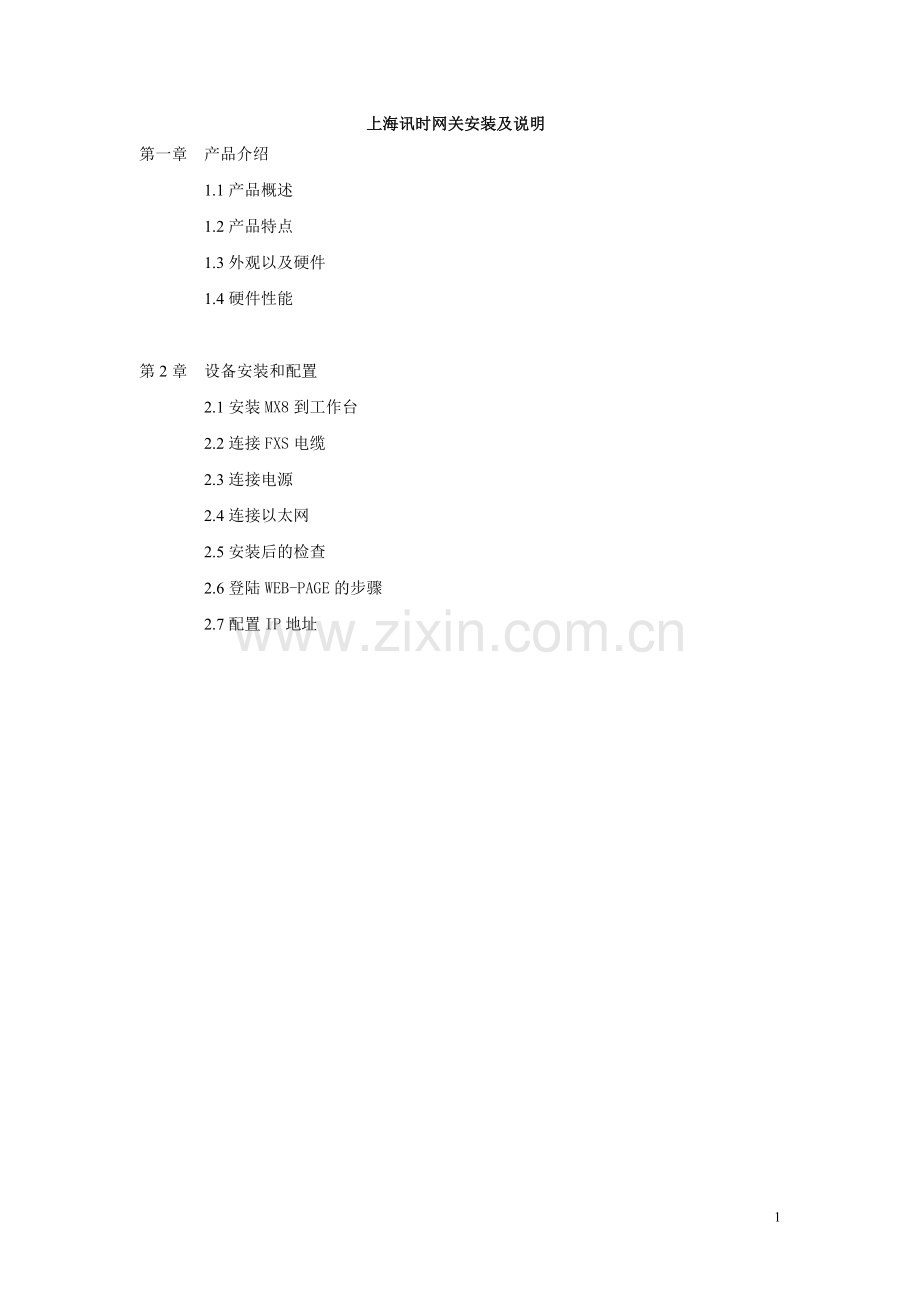

上海讯时网关安装及说明
第一章 产品介绍
1.1产品概述
1.2产品特点
1.3外观以及硬件
1.4硬件性能

第2章 设备安装和配置
2.1安装MX8到工作台
2.2连接FXS电缆
2.3连接电源
2.4连接以太网
2.5安装后的检查
2.6登陆WEB-PAGE的步骤
2.7配置IP地址

第一章 产品介绍

1.1.产品概述
MX8 VOIP语音网关系列是高智能、多用途的VoIP接入网关。使用MX8网关，运营商和虚拟运营商可以通过各种宽带IP接入方式 (如FTTB、HFC、ADSL) 向用户提供电话和传真业务。MX8网关也可以与传统的PBX设备连接，为政府机关、企业及学校提供基于IP网的、具有异地连接功能的广域虚拟交换机方案。MX8网关也可以作为IP PBX的远程接入终端。
MX8系列有多种型号可供选择，每种型号配置不同数目的模拟电话线接口 (FXS) 和模拟中继线接口 (FXO) ，以满足各类用户的需要。MX8系列语音网关的软件系统沿袭了迅时通信运营商级VoIP网关产品 (MX100-AG和MX100-TG) ，从而在功能、语音品质和兼容性等方面继承和保持了迅时通信VoIP 产品的优势。在硬件方面，MX8系列采用Motorola时钟速度为50兆32位的中央处理器MPC852为主控制处理器，采用了TI的C5509高效数字信号处理芯片为语音和传真业务处理器。强大的硬件处理能力，保证了MX8网关在满负载状况下依然能实现模拟语音信号与IP分组包的转换，支持语音信号的编解码 (如G.711、G.729A、G.723.1) 以及回声消除等主要功能 。
本手册主要介绍MX8的安装及Web配置方式，在开始介绍之前，特别提醒用户注意：修改MX8 Web配置页面中的一个或者多个参数并单击“提交”按钮后，如果有弹出“提交成功！提示：要使配置生效，请重新启动网关”,重新启动MX8以使修改生效。
MX8 VoIP语音网关提供语音提示功能，通过语音的方式提示用户该MX8网关的IP地址。操作方法为：摘机拨“# #”即可。如果用户启用DHCP功能，也可通过此种方法听取DHCP获取的IP地址。
MX8 VoIP语音网关还提供恢复缺省配置功能，用户通过单击“恢复缺省配置”按钮可以迅速恢复MX8的缺省配置。
MX8 VoIP语音网关各配置参数提供有简明注释，查询方法：鼠标停留在各参数项上即能显示。

1.2产品特点
MX8具有以下特点：
Ø 可作为SIP或MGCP语音接入网关；
Ø 支持路由选择(能根据被叫号码或者IP网络状况选择交换路由)；
Ø 支持基于Radius协议的详细话单功能；
Ø 支持外接反极性计费器；
Ø 支持用户线和中继线的增益调整；
Ø 支持STUN，穿越私网(NAT)；
Ø 支持多种用户终端设备，包括模拟电话、传真、PBX；
Ø 模拟电话接入业务。通过与sipXservice 或IP PBX的配合，MX8可提供多种电话补充业务：无条件转移、无应答转移、遇忙转移、呼叫等待、呼叫保持、彩铃等；
Ø 支持静态IP地址配置或通过DHCP、PPPoE动态获取IP地址，增强组网方式的灵活性；
Ø 传真接入业务，MX8以透传模式 (T.30)、传真中继模式(T.38)支持传统的传真机；
Ø 带中继线接口的MX8提供IP故障时转中继口和掉电时将用户线和中继线直连的自动逃生功能；
Ø 支持的协议：
● 会话起始协议(SIP)
● 媒体网关控制协议(MGCP)
● 实时传输协议(RTP)
● 简单文件传输协议(TFTP)
● 超文本传输协议(HTTP)服务器用于系统及端口配置，以及状态信息
● Telnet远程接入服务
● 用于动态分配IP地址的动态主机配置协议(DHCP)
● 双音多频(DTMF)
● 用于穿越私网的STUN
Ø 支持的编解码：
● G.711
● G.723.1
● G.729A
● G.168回声消除
● DTMF中继(RFC2833) 及传真中继 (T.38).

1.3外观以及硬件

①
复位键(RST)
②
电源指示灯(PWR)，灯亮，开启
③
以太网接口指示灯(ETH)，灯亮，运行中
④
模拟用户线(FXS)或者模拟中继线(FXO)接口指示灯，使用哪个接口哪个接口指示灯亮
前面板图及说明

①
电源接口
②
10/100兆的以太网接口
③
模拟用户线(FXS)或者模拟中继线(FXO)接口，共8个
后面板图及说明

1.4硬件性能
项目
说明
系统内存
32MB
系统闪存
8MB
挂机状态下馈电电压
-56伏特
摘机状态下馈电电压
–24伏特
振铃电压
60伏特(有效值)
振铃器等效数
短距离环路(300米)为5个， 长距离环路(1500米)为3个
环路电流
不小于21毫安
项目
说明
系统内存
32MB
系统闪存
8MB
挂机状态下馈电电压
-56伏特
摘机状态下馈电电压
–24伏特
振铃电压
60伏特(有效值)
振铃器等效数
短距离环路(300米)为5个， 长距离环路(1500米)为3个
环路电流
不小于21毫安
环路电阻
允许用户环路电阻达1800欧姆
浪涌电压
用户线满足二级浪涌保护要求，可承受1000伏特(10/1000uS)浪涌电压
最大线路长度
1500米
摘机检测
环路启动
拨号方式
双音多频
供电电压
直流5伏特
电流强度
3安培（最大）
功耗
15瓦(最大)
运行时的环境温度
0～40摄氏度
非运行时的环境温度
–25～70°摄氏度
运行时的湿度
0～95%(非冷凝)
物理尺寸 (高×宽×深)
195× 118 × 34 毫米
重量
650克

第2章 设备的安装调试

2.1 安装MX8到工作台
由于 MX8 小巧灵活，可直接放置在干净、平坦的工作台上，请保证工作台的平稳及良好的通风条件。
安装过程如下：
步骤一：把MX8固定在竖放支座上。
步骤二：把MX8随同竖放支座一起放置在工作台上。
2.2 连接FXS电缆

MX8的FXS端口可与模拟话机相连。
使用两端带RJ11水晶头的两芯电话电缆，将电缆一端插入MX8的FXS端口，另一端插入电话机、传真机或者PBX的中继线接口。

2.3连接电源
用户在连接电源之前，建议使用有中性点接头的三芯电源插座或者多功能微机电源插座，并确认接地点是否已经良好接地。
请按照以下步骤连接并接通电源：
步骤一：将电源插座开关推到OFF位置。
步骤二：将随机附带的电源适配器的直流输出一端连接到MX8的电源输入口，把交流输入一端插入220V的电源插座。
步骤三：把电源插座开关推至ON位置。
步骤四：检查MX8的PWR指示灯是否变亮，如果灯亮则表示电源连接正确；如果指示灯未亮，请重复步骤一至步骤三。

2.4连接以太网 (平行线)
MX8提供有一个10/100兆的以太网端口，接头规格为RJ45，配备有指示灯。以太网端口除了进行语音转换外，还能传送管理、维护和控制信息.
将以太网电缆的一端连接到MX8的以太网端口，另一端连接到集线器、局域网或者广域网。正确连接后，可以检查以太网状态指示灯状态，如果显示为绿色或绿色闪烁，表示以太网连接良好。

2.5安装后的检查
在安装过程中，加电前均要进行安装检查，检查事项如下：
Ø 请检查MX8四周是否留有足够的散热空间，安装工作台是否稳固。
Ø 检查电源线所接电源与要求的电源是否一致。
检查与配置终端等其它设备的连接关系是否正确

2.6登陆WEB-PAGE的步骤:
将网关和电脑都接在HUB或交换机上，目的是让两者在同一个网内,然后拿起话机按两个”#”能听见网关现在的IP（例如192.168.0.65）地址,这个时候将自己电脑的IP地址改成和此网关相匹配的IP(例如192.168.0.2)地址,子网掩码填写255.255.255.0或255.255.0.0。用PING的命令确认电脑和网关连通之后，通过电脑IE浏览器登陆所到听到的网关地址（192.168.0.65）这个时候能看见如下界面
。

将会提示输入密码，输入operator即可。登陆之后的界面如下

2.7配置IP地址
此产品在安装的过程中主要问题是IP地址的设置.根据不同的网络环境配置不同的IP地址模式.具体步骤如下:

点击界面左边的“配置网络参数”.将会看到如下界面

当DHCP未被起用时(DHCP OFF或称静态)
●网关IP地址：如果用户没有启动DHCP服务，请在此输入MX8所在网络的缺省路由的IP地址。
●DHCP服务：是否启用动态主机配置协议(DHCP)分配IP地址及其他网络参数。用户可以从下拉框中进行选择，如果选择on，启用DHCP服务；如果选择off，不启用DHCP服务。
●指定IP地址：如果用户没有启动DHCP服务，请在此输入MX8网关以太网接口的IP地址。当启动DHCP服务，但网关无法获取IP地址时，网关会使用指定IP地址。
●子网掩码：如果用户没有启动DHCP服务，请在此输入从网络管理员或Internet服务商处获得的子网掩码。
●硬件地址：显示本机的硬件MAC地址，用户不能更改。
●DNS：是否启用域名服务协议(DNS)。用户可以从下拉框中进行选择，如果选择on，启用DNS服务；如果选择off，不启用DNS服务。当用户在MGCP或SIP配置中使用域名作为代理服务器或注册服务器地址时，需要开启DNS服务。
●首选DNS服务器：如果用户启用了DNS服务，请在此输入MX8所在网络的首选DNS服务器的IP地址。
●备用DNS服务器：如果用户启用了DNS服务，请在此输入MX8所在网络的备用DNS服务器的IP地址。

当DHCP被起用(DHCP ON或称动态)
只需将DHCP选择 ON,其他参数不用更改.
※ 提交之后重启本网关才能对所做的设置生效。
重启方式：断电或在界面的“系统工具“里选择“网关重启” 点击按纽即可。
