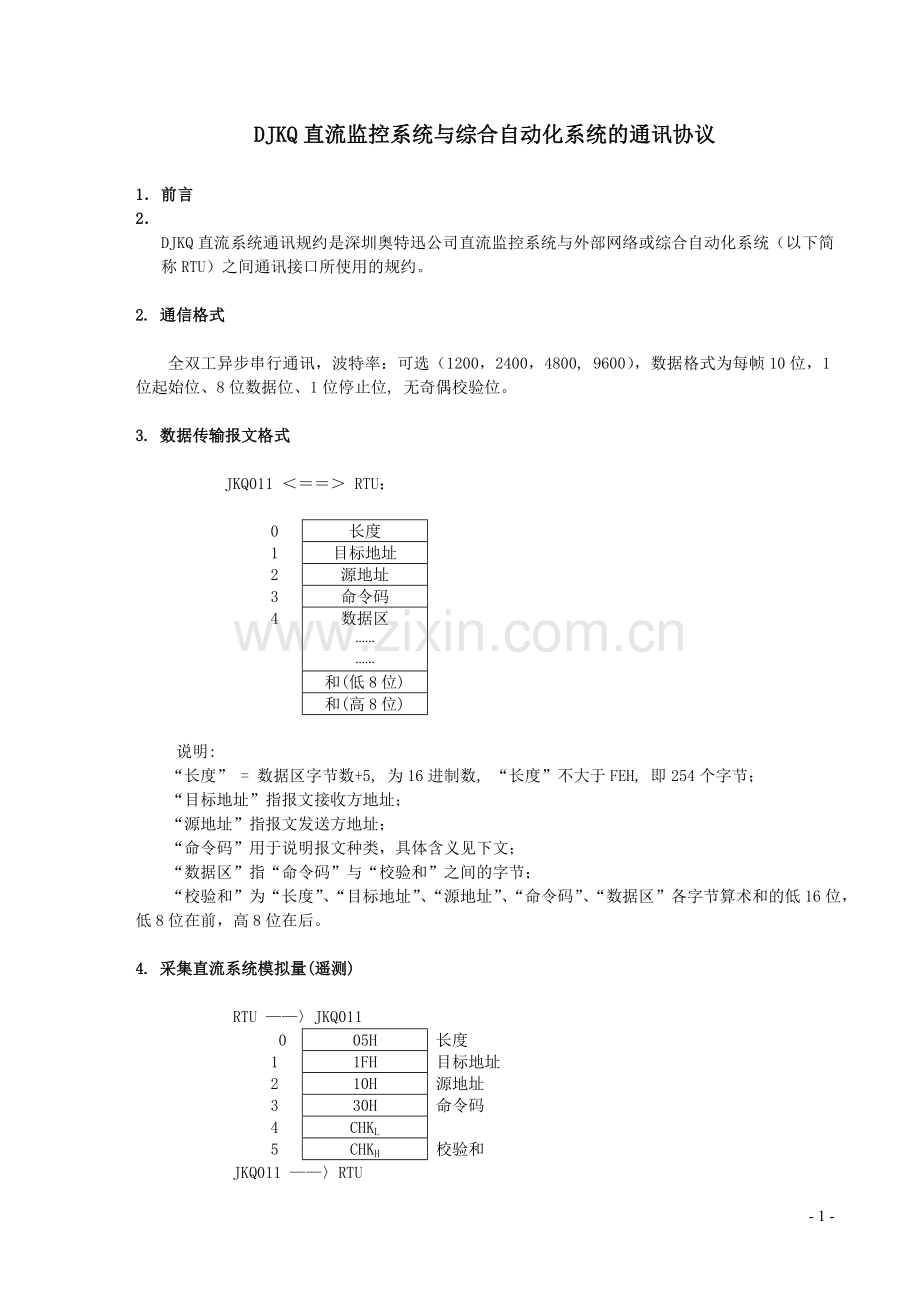

DJKQ直流监控系统与综合自动化系统的通讯协议

1． 前言
2．
DJKQ直流系统通讯规约是深圳奥特迅公司直流监控系统与外部网络或综合自动化系统（以下简称RTU）之间通讯接口所使用的规约。

2. 通信格式

全双工异步串行通讯，波特率：可选（1200，2400，4800, 9600），数据格式为每帧10位，1位起始位、8位数据位、1位停止位, 无奇偶校验位。

3. 数据传输报文格式

JKQ011 ＜＝＝＞ RTU：

0
长度

1
目标地址

2
源地址

3
命令码

4
数据区

……

……

和(低8位)

和(高8位)

说明:
“长度” = 数据区字节数+5, 为16进制数, “长度”不大于FEH, 即254个字节；
“目标地址”指报文接收方地址；
“源地址”指报文发送方地址；
“命令码”用于说明报文种类，具体含义见下文；
“数据区”指“命令码”与“校验和”之间的字节；
“校验和”为“长度”、“目标地址”、“源地址”、“命令码”、“数据区”各字节算术和的低16位，低8位在前，高8位在后。

4. 采集直流系统模拟量(遥测)

RTU ——〉JKQ011

0
05H
长度
1
1FH
目标地址
2
10H
源地址
3
30H
命令码
4
CHKL

5
CHKH
校验和
JKQ011 ——〉RTU

0
74H
数据长度 = 116
1
10H
目标地址
2
1FH
源地址
3
30H

4
Year
年
5
Mon
月
6
Day
日
7
Hour
时
8
Min
分
9
Sec
秒
10
A1L

11
A1H
充电机一组输出电压
12
A1a

13
A2L

14
A2H
充电机一组输出电流
15
A2a

16
A3L

17
A3H
充电机一组纹波系数
18
A3a

19
A4L

20
A4H
蓄电池#1电压
21
A4a

22
A5L

23
A5H
蓄电池#1电流
24
A5a

25
A6L

26
A6H
蓄电池#1温度
27
A6a

28
A7L

29
A7H
蓄电池#1湿度
30
A7a

31
A8L

32
A8H
控制母线#1电压
33
A8a

34
A9L

35
A9H
控制母线#1电流
36
A9a

37
A10L

38
A10H
合闸母线#1电压
39
A10a

40
A11L

41
A11H
合闸母线#1电流
42
A11a

43
A12L

44
A12H
交流#1 A相电压
45
A12a

46
A13L

47
A13H
交流#1 B相电压
48
A13a

49
A14L

50
A14H
交流#1 C相电压
51
A14a

52
A15L

53
A15H
交流#1 A相电流
54
A15a

55
A16L

56
A16H
交流#1 B相电流
57
A16a

58
A17L

59
A17H
交流#1 C相电流
60
A17a

61
A18L

62
A18H
充电机二组输出电压
63
A18a

64
A19L

65
A19H
充电机二组输出电流
66
A19a

67
A20L

68
A20H
充电机二组纹波系数
69
A20a

70
A21L

71
A21H
蓄电池#2电压
72
A21a

73
A22L

74
A22H
蓄电池#2电流
75
A22a

76
A23L

77
A23H
蓄电池#2温度
78
A23a

79
A24L

80
A24H
蓄电池#2湿度
81
A24a

82
A25L

83
A25H
控制母线#2电压
84
A25a

85
A26L

86
A26H
控制母线#2电流
87
A26a

88
A27L

89
A27H
合闸母线#2电压
90
A27a

91
A28L

92
A28H
合闸母线#2电流
93
A28a

94
A29L

95
A29H
交流#2 A相电压
96
A29a

97
A30L

98
A30H
交流#2 B相电压
99
A30a

100
A31L

101
A31H
交流#2 C相电压
102
A31a

103
A32L

104
A32H
交流#2 A相电流
105
A32a

106
A33L

107
A33H
交流#2 B相电流
108
A33a

109
A34L

110
A34H
交流#2 C相电流
111
A34a

112

113

114

保留字段
115
CHKL

116
CHKH

说明:

每个数值用三个字节表示。第一个字节表示低8位；第二个字节的最高位为符号位，低7位为数据位 ；第三个字节表示小数点后位数，00H/02H表示一位小数，01H表示二位小数。例：39H，83H，01H表示电流值为：-8.25。

5. 采集直流系统运行状态(遥信)

RTU ——〉JKQ011

0
05H
长度
1
1FH
目标地址
2
10H
源地址
3
31H
命令码
4
CHKL

5
CHKH
校验和

JKQ011 ——〉RTU

0
XXH
数据长度
1
10H
目标地址
2
1FH
源地址
3
31H

4
Year
系统时间： 年
5
Mon
月
6
Day
日
7
Hour
时
8
Min
分
9
Sec
秒
10
S0
充电机一组状态
11
S1
充电机一组模块状态
12
S2
13
S3
蓄电池一组状态
14
S4
充电机二组状态
15
S5
充电机二组模块状态
16
S6
17
S7
蓄电池二组状态
18
S8
一段母线状态
19
S9
二段母线状态
20
S10
装置状态
21
S11

22
S12

23
S13
开关状态
24
S14
开关状态

… …
馈线故障支路编号

CHKL

CHKH

说明:
1) Sn为系统开关量当前状态, 每一位代表一个开关量。

S0：D7D6D5D4D3D2D1D0 充电机一组状态

D0
0：充电机一组浮充
1：充电机一组均充
D1
0: 充电机一组关机
1：充电机一组开机
D2
0：充电机一组模块正常
1：充电机一组模块异常
D3
0：充电机一组输出电压正常
1：充电机一组输出电压过压
D4
0：充电机一组输出电压正常
1：充电机一组输出电压欠压
D5
备用

D6
备用

D7
备用

S1：D7D6D5D4D3D2D1D0 充电机一组模块状态

D0
0：模块#0正常
1：模块#0异常
D1
0：模块#1正常
1：模块#1异常
D2
0：模块#2正常
1：模块#2异常
D3
0：模块#3正常
1：模块#3异常
D4
0：模块#4正常
1：模块#4异常
D5
0：模块#5正常
1：模块#5异常
D6
0：模块#6正常
1：模块#6异常
D7
0：模块#7正常
1：模块#7异常

S2：D7D6D5D4D3D2D1D0 充电机一组模块状态
备用

S3：D7D6D5D4D3D2D1D0 蓄电池一组状态

D0
备用

D1
0：蓄电池一组电压正常
1：蓄电池一组欠压
D2
0：蓄电池一组单节电池电压正常
1：蓄电池一组单节电池过压
D3
0：蓄电池一组单节电池电压正常
1：蓄电池一组单节电池欠压
D4
备用

D5
备用

D6
备用

D7
备用

S4：D7D6D5D4D3D2D1D0 充电机二组状态

D0
0：充电机二组浮充
1：充电机二组均充
D1
0: 充电机二组关机
1：充电机二组开机
D2
0：充电机二组模块正常
1：充电机二组模块异常
D3
0：充电机二组输出电压正常
1：充电机二组输出电压过压
D4
0：充电机二组输出电压正常
1：充电机二组输出电压欠压
D5
备用

D6
备用

D7
备用

S5：D7D6D5D4D3D2D1D0 充电机二组模块状态

D0
0：模块#0正常
1：模块#0异常
D1
0：模块#1正常
1：模块#1异常
D2
0：模块#2正常
1：模块#2异常
D3
0：模块#3正常
1：模块#3异常
D4
0：模块#4正常
1：模块#4异常
D5
0：模块#5正常
1：模块#5异常
D6
0：模块#6正常
1：模块#6异常
D7
0：模块#7正常
1：模块#7异常

S6：D7D6D5D4D3D2D1D0 充电机二组模块状态
备用

S7：D7D6D5D4D3D2D1D0 蓄电池二组状态

D0
备用

D1
0：蓄电池二组电压正常
1：蓄电池二组欠压
D2
0：蓄电池二组单节电池电压正常
1：蓄电池二组单节电池过压
D3
0：蓄电池二组单节电池电压正常
1：蓄电池二组单节电池欠压
D4
备用

D5
备用

D6
备用

D7
保留

S8：D7D6D5D4D3D2D1D0 一段母线状态

D0
0：控制母线#1电压正常
1：控制母线#1过压
D1
0：控制母线#1电压正常
1：控制母线#1欠压
D2
0：合闸母线#1电压正常
1：合闸母线#1过压
D3
0：合闸母线#1电压正常
1：合闸母线#1欠压
D4
0：1#正母线正常
1：1#正母线绝缘降低
D5
0：1#负母线正常
1：1#负母线绝缘降低
D6
备用

D7
保留

S9：D7D6D5D4D3D2D1D0 二段母线状态

D0
0：控制母线#2电压正常
1：控制母线#2过压
D1
0：控制母线#2电压正常
1：控制母线#2欠压
D2
0：合闸母线#1电压正常
1：合闸母线#1过压
D3
0：合闸母线#1电压正常
1：合闸母线#1欠压
D4
0：2#正母线正常
1：2#正母线绝缘降低
D5
0：2#负母线正常
1：2#负母线绝缘降低
D6
备用

D7
保留

S10：D7D6D5D4D3D2D1D0 装置状态

D0
备用

D1
0：电池巡检仪#1正常
1：电池巡检仪#1异常
D2
0：电池巡检仪#2正常
1：电池巡检仪#2异常
D3
0：一路交流正常
1：一路交流故障
D4
0：二路交流正常
1：二路交流故障
D5
0: 绝缘一正常
1：绝缘一故障
D6
0: 绝缘二正常
2：绝缘二故障
D7
0: 馈线正常
1：馈线异常

S11：D7D6D5D4D3D2D1D0
备用

S12：D7D6D5D4D3D2D1D0
备用

S13：D7D6D5D4D3D2D1D0 开关状态

D0
硅链#1正常
硅链#1异常
D1
防雷器#1正常
防雷器#1异常
D2
馈线1#正常
馈线1#异常
D3
充电机一组输出开关断开
充电机一组输出开关合上
D4
母线进线开关1断开
母线进线开关1合上
D5
蓄电池1进线开关断开
蓄电池1进线开关合上
D6
放电开关1断开
放电开关1合上
D7
熔断器正常
熔断器异常

S14：D7D6D5D4D3D2D1D0 开关状态

D0
硅链#2正常
硅链#2异常
D1
防雷器#2正常
防雷器#2异常
D2
备用

D3
充电机二组输出开关断开
充电机二组输出开关合上
D4
母线进线开关2断开
母线进线开关2合上
D5
蓄电池2进线开关断开
蓄电池2进线开关合上
D6
放电开关2断开
放电开关2合上
D7
备用

从第25 个字节起, 每个字节表示有故障的馈线支路编号。例如，第25 、26个字节为18、32表示第18 条支路和第32 条支路有故障。

6. 采集直流系统运行参数

RTU——〉JKQ011

0
05H
1
1FH
2
10H
3
32H
4
CHKL
5
CHKH

JKQ011 ——〉RTU

0
67H
数据长度 = 103
1
10H
目标地址
2
1FH
源地址
3
32H
命令码
4
B1L

5
B1H
充电机一组浮充电压
6
B2L

7
B2H
充电机一组均充电压
8
B3L

9
B3H
充电机一组输出过压值
10
B4L

11
B4H
充电机一组输出欠压值
12
B5L
充电机一组限流档位（1，2，3，4）
13
B5H

14
B6L
充电机一组模块屏蔽值（模块0 –7）
15
B6H
（模块8 – 15）
16
B7L

17
B7H
保留
18
B8L

19
B8H
蓄电池组#1欠压值
20
B9L

21
B9H
蓄电池组#1单节电池过压值
22
B10L

23
B10H
蓄电池组#1单节电池欠压值
24
B11L

25
B11H
蓄电池组#1温度补偿系数 = (B11L + B11H*256) / 1000
26
B12L
蓄电池组#1均充定时时间（分）
27
B12H
（小时）
28
B13L
蓄电池组#1巡检时间间隔(分)
29
B13H
(小时)
30
B14L

31
B14H
保留
32
B15L

33
B15H
蓄电池组#1容量 = B15L +B15H*256
34
B16L

35
B16H
蓄电池组#1电池节数（9 - 120）
36
B17L

37
B17H
蓄电池组#1均充转浮充电流点
38
B18L

39
B18H

40
B19L

41
B19H
蓄电池组#1浮充转均充定时时间（天）
42
B20L

43
B20H
控母一段过压值
44
B21L

45
B21H
控母一段欠压值
46
B22L

47
B22H
合母一段过压值
48
B23L

49
B23H
合母一段欠压值
50
B24L

51
B24H
交流电压上限
52
B25L

53
B25H
交流电压下限
54
B26L

55
B26H
充电机二组浮充电压
56
B27L

57
B27H
充电机二组均充电压
58
B28L

59
B28H
充电机二组输出过压值
60
B29L

61
B29H
充电机二组输出欠压值
62
B30L

63
B30H
充电机二组限流档位值（1，2，3，4）
64
B31L
充电机二组模块屏蔽值（模块16 – 23）
65
B31H
（模块24 – 31）
66
B32L

67
B32H
保留
68
B33L

69
B33H
蓄电池组#2欠压值
70
B34L

71
B34H
蓄电池组#2单节电池过压值
72
B35L

73
B35H
蓄电池组#2单节电池欠压值
74
B36L

75
B36H
蓄电池组#2温度补偿系数 = (B36L + B36H*256) / 1000
76
B37L
蓄电池组#2均充定时时间（分）
77
B37H
（小时）
78
B38L
蓄电池组#2巡检时间间隔(分)
79
B38H
(小时)
80
B39L

81
B39H

82
B40L

83
B40H
蓄电池组#2容量 = B40L +B40H*256
84
B41L

85
B41H
蓄电池组#2电池节数（9 – 120）
86
B42L

87
B42H
蓄电池组#2均充转浮充电流点
88
B43L

89
B43H

90
B44L

91
B44H
蓄电池组#2浮充转均充定时时间（天）
92
B45L

93
B45H
控母二段过压值
94
B46L

95
B46H
控母二段欠压值
96
B47L

97
B47H
合母二段过压值
98
B48L

99
B48H
合母二段欠压值
100

101

保留字段
102
CHKL

103
CHKH

说明：

1) 除特别指明外，系统参数值每个量用两个字节表表示，低字节在前，高字节在后。

实际电压值=（AnL + AnH*256) / 10
实际电流值=（AnL + AnH*256) / 100

2) B6L , B6H表示模块屏蔽值，每一位表示一个模块。例如：
B6L =D7D6D5D4D3D2D1D0

D0
0: 模块 #0被屏蔽
1：模块 #0 存在
D1
0: 模块 #1被屏蔽
1：模块 #1存在
D2
0：模块 #2被屏蔽
1：模块 #2 存在
D3
0：模块 #3被屏蔽
1：模块 #3 存在
D4
0：模块 #4被屏蔽
1：模块 #4 存在
D5
0：模块 #5被屏蔽
1：模块 #5 存在
D6
0：模块 #6被屏蔽
1：模块 #6 存在
D7
0：模块 #7被屏蔽
1：模块 #7 存在

7. 遥控命令

先预发选择命令，再发确认执行命令。

7.1 预发选择（命令码为：33H）

RTU——〉监控器

0
07H
1
1FH
2
10H
3
33H
4
操作对象
5
命令
6
CHKL
7
CHKH

监控器——〉RTU

0
08H

1
10H

2
1FH

3
33H

4
操作对象

5
命令

6
55H / AAH
55H：预发选择成功，AAH：预发选择不成功。
7
CHKL

8
CHKH

7.2. 执行命令（命令码为：34H）

RTU——〉监控器

0
07H
1
1FH
2
10H
3
34H
4
操作对象
5
命令
6
CHKL
7
CHKH

监控器——〉RTU

0
08H

1
10H

2
1FH

3
34H

4
操作对象

5
命令

6
55H / AAH
55H: 执行命令成功，AAH：执行命令不成功。
7
CHKL

8
CHKH

操作对象与命令字节说明：

操作对象
命令
操作对象字节
命令字节
充电机一组
开机
01H
D1H

关机
01H
D2H
蓄电池一组
均充
02H
D3H

浮充
02H
D4H
充电机二组
开机
03H
D1H

关机
03H
D2H
蓄电池二组
均充
04H
D3H

浮充
04H
D4H

8. 遥调命令

先预发选择命令，再发确认执行命令。

8.1. 预发选择（命令码为：35H）

RTU——〉监控器

0
06H
1
1FH
2
10H
3
35H
4
操作对象
5
CHKL
6
CHKH

监控器——〉RTU

0
07H

1
10H

2
1FH

3
35H

4
操作对象

5
55H / AAH
55H：预发选择成功，AAH：预发选择不成功。
6
CHKL

7
CHKH

8.2. 执行命令（命令码为：36H）
RTU——〉监控器

0
Ln
1
1FH
2
10H
3
36H
4
操作对象
5
A1L
6
A1H

……

……

CHKL

CHKH

监控器 ——〉RTU

0
07H

1
10H

2
1FH

3
36H

4
操作对象

5
55H / AAH
55H: 执行命令成功，AAH：执行命令不成功。
6
CHKL

7
CHKH

操作对象与遥调量说明：

操作对象
意义
遥调量
11H
充电机一组浮充电压
A1L,A1H
12H
充电机一组均充电压
A1L,A1H
13H
充电机一组输出过压值
A1L,A1H
14H
充电机一组输出欠压值
A1L,A1H
15H
充电机一组限流档位
A1L: 1,2,3,4
21H
充电机二组浮充电压
A1L,A1H
22H
充电机二组均充电压
A1L,A1H
23H
充电机二组输出过压值
A1L,A1H
24H
充电机二组输出欠压值
A1L,A1H
25H
充电机二组限流档位
A1L: 1,2,3,4
31H
控母#1过压值
A1L,A1H
32H
控母#1欠压值
A1L,A1H
33H
合母#1过压值
A1L,A1H
34H
合母#1过压值
A1L,A1H
35H
控母#2过压值
A1L,A1H
36H
控母#2欠压值
A1L,A1H
37H
合母#2过压值
A1L,A1H
38H
合母#2过压值
A1L,A1H
41H

42H
蓄电池组#1欠压值
A1L,A1H
43H
蓄电池组#1单节电池过压值
A1L,A1H
44H
蓄电池组#1单节电池欠压值
A1L,A1H
45H
蓄电池组#1温度补偿系数
A1L,A1H
46H
蓄电池组#1均充定时时间
A1L(分),A1H(时)
47H
蓄电池组#1巡检时间间隔
A1L(分),A1H(时)
48H

4BH

4CH

4DH
蓄电池组#1浮充转均充定时时间（天）
A1L,A1H
51H

52H
蓄电池组#2欠压值
A1L,A1H
53H
蓄电池组#2单节电池过压值
A1L,A1H
54H
蓄电池组#2单节电池欠压值
A1L,A1H
55H
蓄电池组#2温度补偿系数
A1L,A1H
56H
蓄电池组#2均充定时时间
A1L(分),A1H(时)
57H
蓄电池组#2巡检时间间隔
A1L(分),A1H(时)
58H

5BH

5CH

5DH
蓄电池组#2浮充转均充定时时间（天）
A1L,A1H
61H
交流电压过压值
A1L,A1H
62H
交流电压欠压值
A1L,A1H
71H
校准系统时间
Y,M,D,H,Min,S

9. 历史记录（命令码为：37H）
RTU——〉监控器

0
09H

1
1FH
目标地址
2
10H
源地址
3
37H

4
SL

5
SH
起始位置
6
RL

7
RH
记录数
8
CHKL

9
CHKH
校验码

S = SL + SH * 256 0 <= S < 500
R = RL + RH * 256 0 < R <= 500

监控器 ——〉RTU

0
Ln

1
1FH
目标地址
2
10H
源地址
3
37H

4
SL

5
SH
当前位置

R1
第1条记录

……

Rn
第n条记录

……

CHKL

CHKH

RTU——〉监控器

0
06H

1
1FH
目标地址
2
10H
源地址
3
40H

4
55H / AAH
55H: RTU 接收历史数据成功 AAH: RTU接收历史数据失败
5
CHKL

6
CHKH

说明：
每条记录用 8Bytes 表示，记录格式为：
IndexL，IndexH, Value，Year，Mon，Day，Hour，Min

Index
Value=0
Value=1
00
充电机一组均充
充电机一组浮充
01
充电机一组关机
充电机一组开机
02
充电机一组模块正常
充电机一组模块异常
03
充电机一组输出电压正常
充电机一组输出电压过压
04
充电机一组输出电压正常
充电机一组输出电压欠压
05
保留

06
保留

07
保留

08
充电机#1模块#0正常
充电机#1模块#0异常
09
充电机#1模块#1正常
充电机#1模块#1异常
0A
充电机#1模块#2正常
充电机#1模块#2异常
0B
充电机#1模块#3正常
充电机#1模块#3异常
0C
充电机#1模块#4正常
充电机#1模块#4异常
0D
充电机#1模块#5正常
充电机#1模块#5异常
0E
充电机#1模块#6正常
充电机#1模块#6异常
0F
充电机#1模块#7正常
充电机#1模块#7异常
10

11

12

13

14

15

16

17

18

19
蓄电池一组电压正常
蓄电池一组欠压
1A
蓄电池一组单节电池电压正常
蓄电池一组单节电池过压
1B
蓄电池一组单节电池电压正常
蓄电池一组单节电池欠压
1C
保留
保留
1D
保留
保留
1E
保留

1F
保留

20
控制母线#1电压正常
控制母线#1过压
21
控制母线#1电压正常
控制母线#1欠压
22
合闸母线#1电压正常
合闸母线#1过压
23
合闸母线#1电压正常
合闸母线#1欠压
24

25

26
保留

27
保留

28
硅链#1正常
硅链#1异常
29
防雷器#1正常
防雷器#1异常
2A

2B
充电机一组输出开关断开
充电机一组输出开关合上
2C
母线进线开关1断开
母线进线开关1合上
2D
蓄电池1进线开关断开
蓄电池1进线开关合上
2E
放电开关1断开
放电开关1合上
2F
交流一路正常
交流一路异常
30
充电机二组均充
充电机二组浮充
31
充电机二组关机
充电机二组开机
32
充电机二组模块正常
充电机二组模块异常
33
充电机二组输出电压正常
充电机二组输出电压过压
34
充电机二组输出电压正常
充电机二组输出电压欠压
35
保留

36
保留

37
保留

38
充电机#2模块#0正常
充电机#2模块#0异常
39
充电机#2模块#1正常
充电机#2模块#1异常
3A
充电机#2模块#2正常
充电机#2模块#2异常
3B
充电机#2模块#3正常
充电机#2模块#3异常
3C
充电机#2模块#4正常
充电机#2模块#4异常
3D
充电机#2模块#5正常
充电机#2模块#5异常
3E
充电机#2模块#6正常
充电机#2模块#6异常
3F
充电机#2模块#7正常
充电机#2模块#7异常
40
充电机#2模块#8正常
充电机#2模块#8异常
41
充电机#2模块#9正常
充电机#2模块#9异常
42
充电机#2模块#10正常
充电机#2模块#10异常
43
充电机#2模块#11正常
充电机#2模块#11异常
44
充电机#2模块#12正常
充电机#2模块#12异常
45
充电机#2模块#13正常
充电机#2模块#13异常
46
充电机#2模块#14正常
充电机#2模块#14异常
47
充电机#2模块#15正常
充电机#2模块#15异常
48
蓄电池二组电压正常
蓄电池二组过压
49
蓄电池二组电压正常
蓄电池二组欠压
4A
蓄电池二组单节电池电压正常
蓄电池二组单节电池过压
4B
蓄电池二组单节电池电压正常
蓄电池二组单节电池欠压
4C
保留
保留
4D
蓄电池二组充电
蓄电池二组放电
4E
保留

4F
保留

50
控制母线#2电压正常
控制母线#2过压
51
控制母线#2电压正常
控制母线#2欠压
52
合闸母线#2电压正常
合闸母线#2过压
53
合闸母线#2电压正常
合闸母线#2欠压
54

55

56
保留

57
保留

58

59

5A

5B
充电机二组输出开关断开
充电机二组输出开关合上
5C
母线进线开关2断开
母线进线开关2合上
5D
蓄电池2进线开关断开
蓄电池2进线开关合上
5E
放电开关2断开
放电开关2合上
5F
交流二路正常
交流二路异常
C0

C1

C2

C3
熔断器正常
熔断器异常
C4
母线连接开关断开
母线连接开关合上
C5
馈线开关正常
馈线开关异常
C6
绝缘正常
绝缘异常
C7
保留

C8

C9

CA

CB

CC

CD

CE

CF

0100
馈线1正常
馈线1异常
0101
馈线2正常
馈线2异常
… …
… …
……
… …
… …
……

9.取电池巡检仪采样数据（命令码为：38H）

RTU——〉监控器

0
08H
长度
1
1FH
目的地址
2
10H
源地址
3
38H
命令码
4
N(6C)
电池巡检仪编号, 取值：1,2,3,4
5
N1(1)
单节电池起始编号（1 ～ 120）
6
N2(6C)
单节电池终止编号（1 ～ 120）
7
CHKL

8
CHKH
校验码

监控器 ——〉RTU

0
Ln
长度
1
10H
目标地址
2
1FH
源地址
3
38H

4
Year
年
5
Mon
月
6
Day
日
7
Hour
时
8
Min
分
9
Sec
秒
10
N
电池巡检仪编号, 取值：1,2
11
NumB
电池节数
12
N1
单节电池起始编号（1 ～ 120）
13
N2
单节电池终止编号（1 ～ 120）
14
CurL

15
CurH

16
Cura
蓄电池组电流
17
TL

18
TH
蓄电池组温度 = (TL + TH*256) * 0.01OC
19
V1L

20
V1H
第N1节电池电压值 = (V1L + V1H*256) * 0.001V
21
V2L

22
V2H
第N+1节电池电压值 = (V2L + V2H*256) * 0.001V

……

VnL

VnH
第n节电池电压值 = (VnL + VnH*256) * 0.001V

CHKL

CHKH

11. 取绝缘监测仪数据（命令码为：39H）

RTU——〉监控器

0
06H

1
1FH

2
10H

3
39H

4
N
绝缘监测仪编号（取值：1 ～ 8）
5
ChkL

6
ChkH

RTU——〉监控器

0
Ln
长度
1
10H
目标地址
2
1FH
源地址
3
39H
命令码
4
N
绝缘监测仪编号（取值：1 ～ 8）
5
S0
故障类型
6

保留
7

保留
8
A1L
一段母线正对地电压 = (A1L + A1H*256) * 0.1V
9
A1H
10
A2L
一段母线负对地电压 = (A2L + A2H*256) * 0.1V
11
A2H
12
A3L
