水泥基渗透结晶防水涂料施工方案.doc

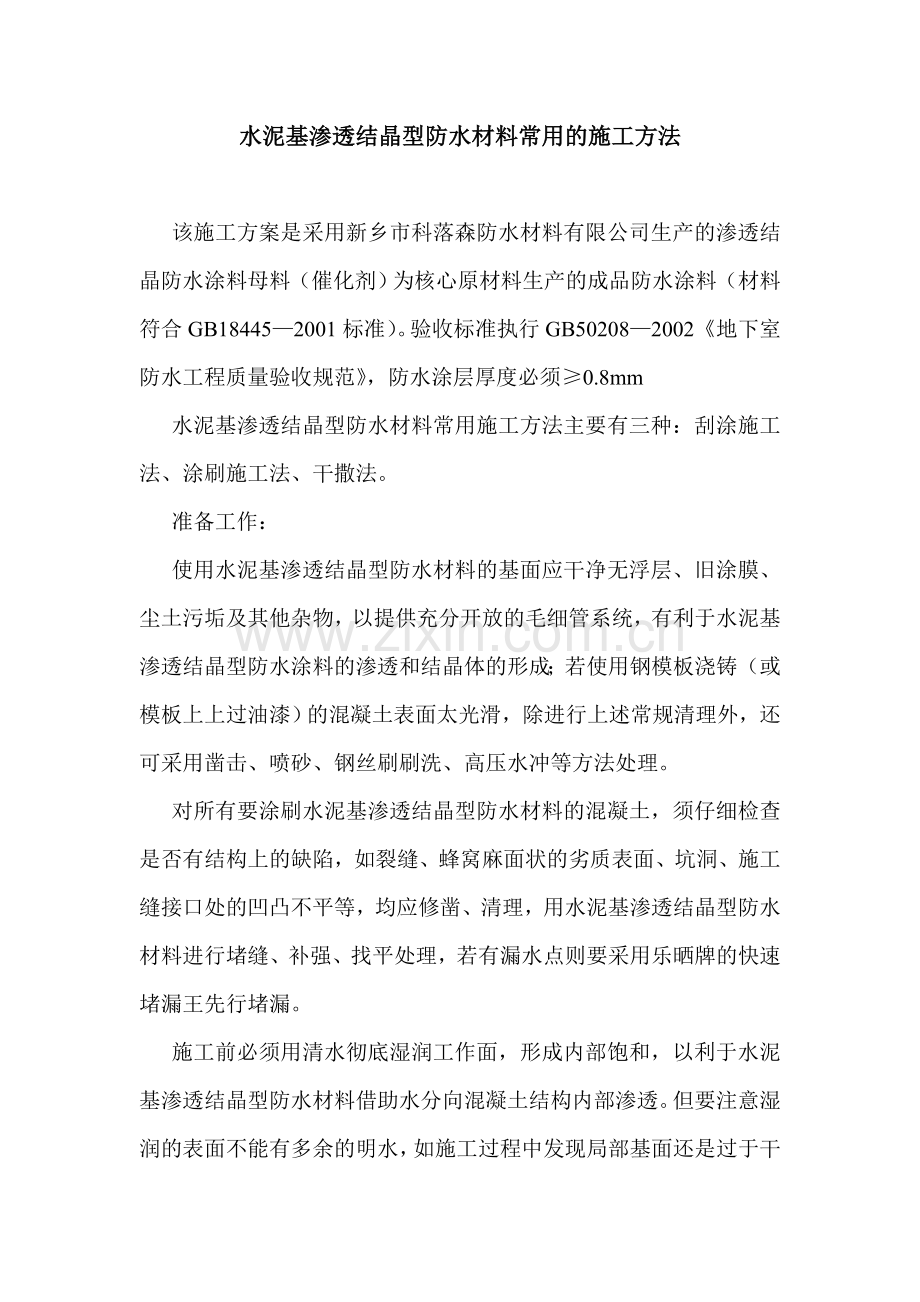

水泥基渗透结晶型防水材料常用的施工方法

该施工方案是采用新乡市科落森防水材料有限公司生产的渗透结晶防水涂料母料（催化剂）为核心原材料生产的成品防水涂料（材料符合GB18445—2001标准）。验收标准执行GB50208—2002《地下室防水工程质量验收规范》，防水涂层厚度必须≥0.8mm
水泥基渗透结晶型防水材料常用施工方法主要有三种：刮涂施工法、涂刷施工法、干撒法。
准备工作：
使用水泥基渗透结晶型防水材料的基面应干净无浮层、旧涂膜、尘土污垢及其他杂物，以提供充分开放的毛细管系统，有利于水泥基渗透结晶型防水涂料的渗透和结晶体的形成；若使用钢模板浇铸（或模板上上过油漆）的混凝土表面太光滑，除进行上述常规清理外，还可采用凿击、喷砂、钢丝刷刷洗、高压水冲等方法处理。
对所有要涂刷水泥基渗透结晶型防水材料的混凝土，须仔细检查是否有结构上的缺陷，如裂缝、蜂窝麻面状的劣质表面、坑洞、施工缝接口处的凹凸不平等，均应修凿、清理，用水泥基渗透结晶型防水材料进行堵缝、补强、找平处理，若有漏水点则要采用乐晒牌的快速堵漏王先行堵漏。

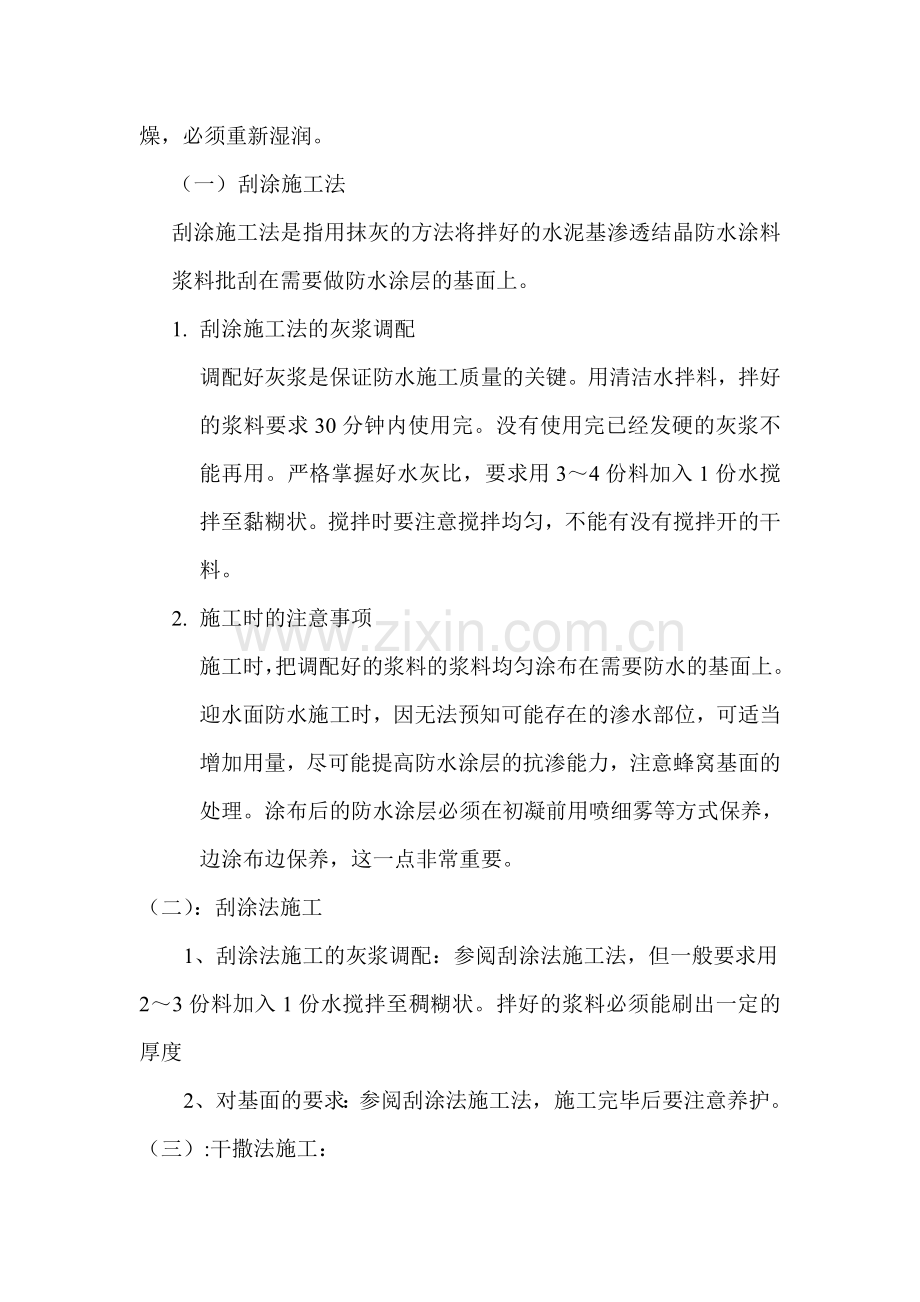

施工前必须用清水彻底湿润工作面，形成内部饱和，以利于水泥基渗透结晶型防水材料借助水分向混凝土结构内部渗透。但要注意湿润的表面不能有多余的明水，如施工过程中发现局部基面还是过于干燥，必须重新湿润。
（一） 刮涂施工法
刮涂施工法是指用抹灰的方法将拌好的水泥基渗透结晶防水涂料浆料批刮在需要做防水涂层的基面上。
1. 刮涂施工法的灰浆调配
调配好灰浆是保证防水施工质量的关键。用清洁水拌料，拌好的浆料要求30分钟内使用完。没有使用完已经发硬的灰浆不能再用。严格掌握好水灰比，要求用3～4份料加入1份水搅拌至黏糊状。搅拌时要注意搅拌均匀，不能有没有搅拌开的干料。
2. 施工时的注意事项
施工时，把调配好的浆料的浆料均匀涂布在需要防水的基面上。迎水面防水施工时，因无法预知可能存在的渗水部位，可适当增加用量，尽可能提高防水涂层的抗渗能力，注意蜂窝基面的处理。涂布后的防水涂层必须在初凝前用喷细雾等方式保养，边涂布边保养，这一点非常重要。
（二）：刮涂法施工
1、刮涂法施工的灰浆调配：参阅刮涂法施工法，但一般要求用2～3份料加入1份水搅拌至稠糊状。拌好的浆料必须能刷出一定的厚度
2、对基面的要求：参阅刮涂法施工法，施工完毕后要注意养护。
（三）:干撒法施工：
1、在混凝土浇铸并振捣密实压平后（混凝土未完全凝结前）进行施工。按规定用量均匀的撒在混凝土表面及时压实抹光。终凝后检查是否有不良的施工处并及时修补；若处在暴晒处，应洒水养护1～3天。
水泥基渗透结晶防水涂料（活性母料）添加剂

科落森牌的水泥基渗透结晶防水涂料（活性母料）添加剂是在国外先进基础上，依据国家标准自主研发的用于生产水泥基渗透结晶防水涂料的添加剂，该母料的特点是添加量小、易于保存、具有优良的渗透性能。能迅速与混凝土内部活性碱金属发生交联反应，形成枝蔓状结晶物，充盈混凝土内部的毛细孔。
性能优点：
1、具有双重的防水性能；2、具有极强的耐水压能力；3、具有独特的自我修复能力；4、具有防腐、耐老化、耐酸碱、保护钢筋混凝土的功效；5、具有对混凝土结构的补强作用；6、具有长久的防水作用；7、具有施工简单，省工省时的优点；8、符合环保标准，无毒无污染，无公害。

新乡市科落森防水材料有限公司生产参考配方：联系电话：[phone]
序号
材料名称
型号
比例
成本
1、
硅酸盐水泥
32.5级（或以上）
60

2
石英砂
60～100目
混合砂
25

3
双快硫铝酸盐水泥
42.5级（或以上）
7

4
方解石粉
300目以上
4

5
活性添加剂
科落森牌
4

合计
100（公斤）

配方应用说明：水泥应采用普通硅酸盐水泥，型号在32.5级（或以上的），水泥的放置时间不能过长。石英砂应使用含泥量少、含水量低的砂。使用的方解石粉不能受潮或结块。
配制好的水泥基渗透结晶防水涂料在使用时的正确水灰比为0.3：1，在失水严重的环境下可以适量添加保水剂。
产品质量控制：按照《中华人民共和国国家标准：GB18445-2001》标准严格执行

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】
