安庆某石化装置泵安装施工方案.doc

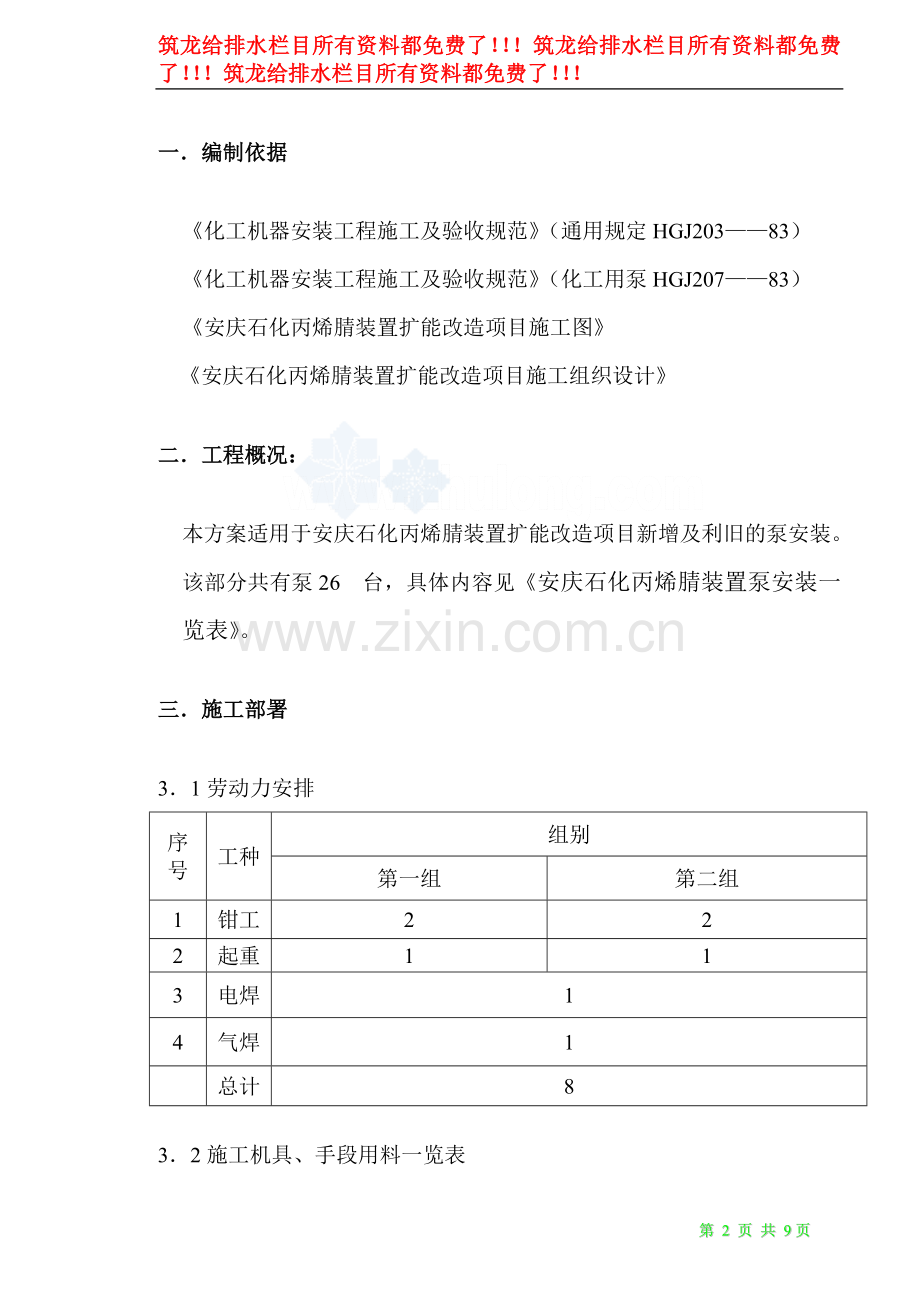

筑龙给排水栏目所有资料都免费了！筑龙给排水栏目所有资料都免费了！筑龙给排水栏目所有资料都免费了！目 录目 录1一编制依据2二工程概况：2三施工部署2四施工技术措施3五泵安装安全措施3一编制依据化工机器安装工程施工及验收规范（通用规定HGJ20383）化工机器安装工程施工及验收规范（化工用泵HGJ20783）安庆石化丙烯腈装置扩能改造项目施工图 安庆石化丙烯腈装置扩能改造项目施工组织设计二工程概况：本方案适用于安庆石化丙烯腈装置扩能改造项目新增及利旧的泵安装。该部分共有泵26 台，具体内容见安庆石化丙烯腈装置泵安装一览表。三施工部署31劳动力安排序号工种组别第一组第二组1钳工222起重113电焊14气焊1总计832施工机具、手段用料一览表名 称材质规格/型号单位数量钢板Q23510米28钢板Q2358米23钢板Q2356米22手动葫芦3吨台3透明橡胶管8.0米30百分表个833进度网络进度网络见施工组织设计的二级网络。四施工技术措施41施工程序施工程序见表4.142基础验收（1）安装施工前，由基础施工单位、安装单位及甲方三方共同对基础进行验收，合格后办理交接手续。（2）基础施工单位必须提供基础合格证，基础上纵横中心线、标高基准线、预留螺栓孔中心线应齐全。（3）基础表面应清除干净，不得有油垢和杂物。（4）基础的允许偏差应符合附表4.2.4。（5）土建施工资料必须齐全。43泵验收431泵出库前必须检查机器的随机资料及专用工具是否齐全。432按装箱单核对泵规格、外形尺寸、位号数，现场组装的泵还应.表4.1泵装工艺流程及控制点工序流程及工序名称作业指导书控 制内容控制点质量记录 泵验收 泵找正旧泵拆除一次灌浆泵安装拆检清洗技术复核联轴器找正正 验收二次灌浆丙烯腈扩能改造装置设备安装方案外型尺寸、规格检验；零部件清点共检监理单位FCC项目部技质办施工队工艺卡利旧泵的完好程度互检FCC项目部技质办施工队工序交接检查记录中心线位置互检FCC项目部技质办施工队工艺卡水平度共检监理单位FCC项目部技质办施工队机器安装记录工艺卡螺栓情况互检FCC项目部技质办施工队工艺卡同心度间隙互检FCC项目部技质办施工队工艺卡垫铁情况抹面情况互检FCC项目部技质办施工队工艺卡安装质量机器性能互检FCC项目部技质办施工队工艺卡轴向径向偏差联轴器间隙共检监理单位FCC项目部技质办施工队机器对中记录工艺卡共检监理单位FCC项目部技质办施工队交工资料表4.2.4 泵基础尺寸及位置的允许偏差项次项目名称允许偏差(毫米)1基础坐标位置(纵横轴线)202基础上平面外形尺寸203基础上平面的水平度每米全长5104竖向偏差: 每米全高5205预埋地脚螺栓:标高中心距+20/-026预留地脚螺栓孔:中心位置深度孔壁的铅垂度10+20/-010检查部件的尺寸、材质及规格。433验收时发现的问题经制造厂返修或整改后，需经三方检查后方可出库。434凡与机器配套的电气仪表等配件，应有各专业人员进行验收，妥善保管。435机器和各零部件，若暂不安装，应采取防护措施，严防损坏、错乱或丢失等现象。436泵的出入口应用盲板封闭好，以防脏物掉入泵内。44泵安装441泵安装前的准备（1）安装前应核对泵底座螺栓孔间距与基础螺栓孔中心距相符；泵管口方位与工艺施工平面图所示管口方位相符。（2）安装泵的垫铁应准备好，垫铁可采用斜垫12060mm和平垫12060mm,斜垫铁应配对使用；斜垫铁的斜度一般为1/201/10，其表面的粗糙度不得低于12.5。（3）泵安装所需工具，量具准备齐全。（4）检查封闭泵的出入口盲板，确保无脏物进入泵内。442将预留螺栓孔内部清理干净，在基础上铲出麻面，麻点深度一般不得小于10毫米，密度以每平方分米内有35个点为宜。443放置垫铁，垫铁与基础接合面应均匀，接触面积应不小于50%。水平度允许偏差2mm/m。444按工艺卡确定泵的正确安装方向，并将泵坐在基础上。445泵安装应按基础的安装基准线与泵上对应的基点进行找正、找平。有预留孔的地脚螺栓应垂直，螺栓上的任一部位离孔壁的距离不得小于15毫米。446泵底座的底面标高应以基础上所标标高基准线为准。447泵找正，找平应采用垫铁调整，严禁采用对地脚螺栓坚固程度有影响的方法进行调整。448每根地脚螺栓的两侧，应至少设一组垫铁，垫铁应尽量靠近地脚螺栓，垫铁组邻间距应小于500mm，加设垫铁时应尽量减少每组垫铁块数，每组垫铁数不宜超过4块，垫铁组高度宜为3070mm。449当泵的地脚螺栓间距小于300mm时，可在各地脚螺栓的同一侧放置一组垫铁。4410斜垫铁与平垫铁配对使用时，薄垫铁应放在斜垫铁与平垫铁之间，且一般不超过四层。斜垫铁搭接长度应不小于全长的3/4，相互间的偏斜度不大于3度。4411泵经初步找正，找平后，方可进行地脚螺栓预留孔的灌浆工作，强度达到75%以上，可进行最终找正找平。4412找正后的垫铁组应整齐平稳、接触良好、受力均匀，且露出底座外端1020mm，垫铁的层间应进行点焊；利用原有螺栓固定槽钢框架做基础的泵，其垫铁应与金属结构点焊牢固，但不的与泵本身焊接。经检查合格后，做隐蔽记录4413各项要求都达到规范要求后，24小时内按要求进行灌浆。4414二次灌浆前应将基础用水洗干净，并润湿。4415灌浆应一次灌完，不得分次浇灌，且设备底座外缘应整齐美观，上表面带有向外坡度。4416紧固螺栓时，应均匀紧固，且不得一次完全紧固，避免局部受力。4417最后根据联轴器的型号进行联轴器的对中找正。4418所有泵的地脚螺栓，紧固后应涂上二硫化钼。4419泵的安装允许偏差见表泵安装允许偏差序号项目允许偏差（mm）1泵底座标高52泵底座中心线位置53泵体水平度横向水平度01毫米/米纵向水平度005毫米/米4联轴器对中经向按工艺卡执行轴向按工艺卡执行五泵安装安全措施51现场施工应先办理动火手续,再进行施工.52设备搬运时,应小心谨慎以防砸脚。53吊装时应平稳、准确，避免碰到其它物体。54泵安装时，应采取措施，防止脏物掉入泵内。55泵吊装时，应检查泵的重心点和起吊点，如不符合，应进行补充。56每天施工完后，应采取措施，防止泵被污染。57方案中未包括的，还应按相应的安全规程执行。 第 8 页 共 9页 安庆石化丙烯腈装置泵安装方案安庆石化丙烯腈装置泵安装一览表序号设备位号设备名称型号流量(m3/h)扬程(米液柱)区号标高(m)功率(kw)转速(r/min)轴封型式基础改 造 内 容备注1P106A泡沫剂泵DXRM128STA12/30x490反应回收+0.6000.371500机械密封待定更换2P-107A/B/S急冷塔上段循环泵3196(8X10-17)687/82441反应回收+0.3001321500机械密封更换更换3P108A/S急冷塔下段循环泵3196(6X8-17)432/51945反应回收+0.220901500机械密封更换更换4P118A/S脱氢氰酸塔釜液泵ICM65-40-16015.2/1834.3精 制+0.3005.52900机械密封更换更换5P123A/S回收塔塔釜进料泵3196(3X4-7)65.3/7822四效蒸发+0.3007.53000机械密封新增新增6P132A/S脱氢氰酸塔釜液泵ICM65-40-35010.2/12.2120精 制+0.300242900机械密封更换更换7P305A/S催化剂沉降槽泵3196STX8.6/1231.3四效蒸发+0.3002.22850B/UDPXX更换用原P-118A/S替换8P518A/S第一蒸发器循环泵3196(6X8-15)400/44016四效蒸发+0.300301500机械密封更换更换9P520第二蒸发器循环泵3196(6X6-10H)150/18013四效蒸发+0.300111500机械密封更换更换10P522A/S第三蒸发器循环泵3196(4X6-10H)135/148.513四效蒸发+0.3007.51500机械密封更换更换11P542A/S蒸发器残液泵3196(1X2-10)11.7/14.060四效蒸发+0.3007.53000机械密封更换更换12P406蒸汽凝液泵CHZ50-4006.5/1250制冷油站+0.326111460机械密封换新更换13P420A/S乙二醇水补液泵CHZ25-2006.6/7.2633.4空压制冷+0.31532880机械密封新增新增14P421A/S乙二醇水循环泵CHZ150-250230/27650空压制冷+0.200752970机械密封新增新增下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 - 第 19 页 共9页
