拆除工程施工组织设计(完)-3.doc

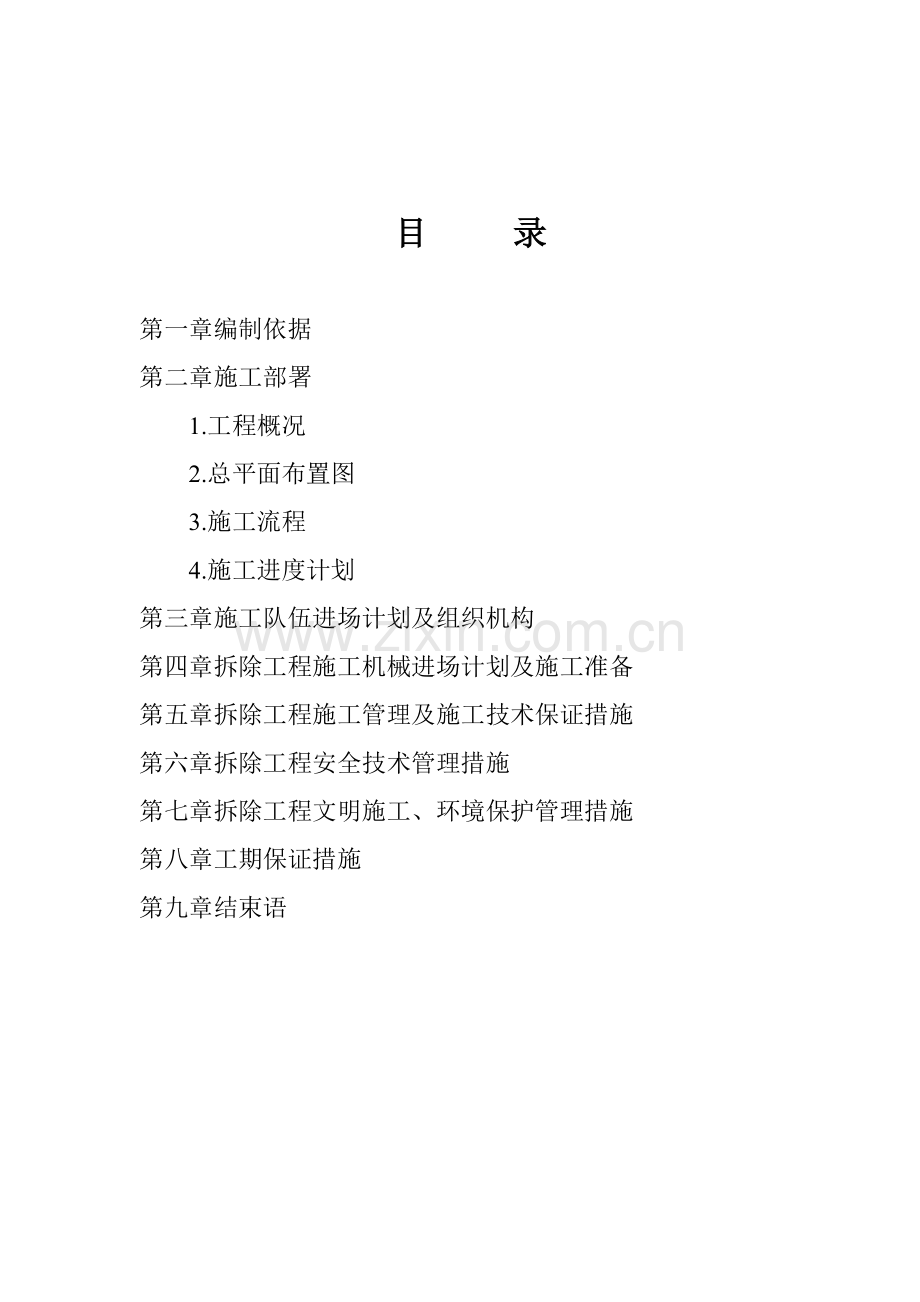

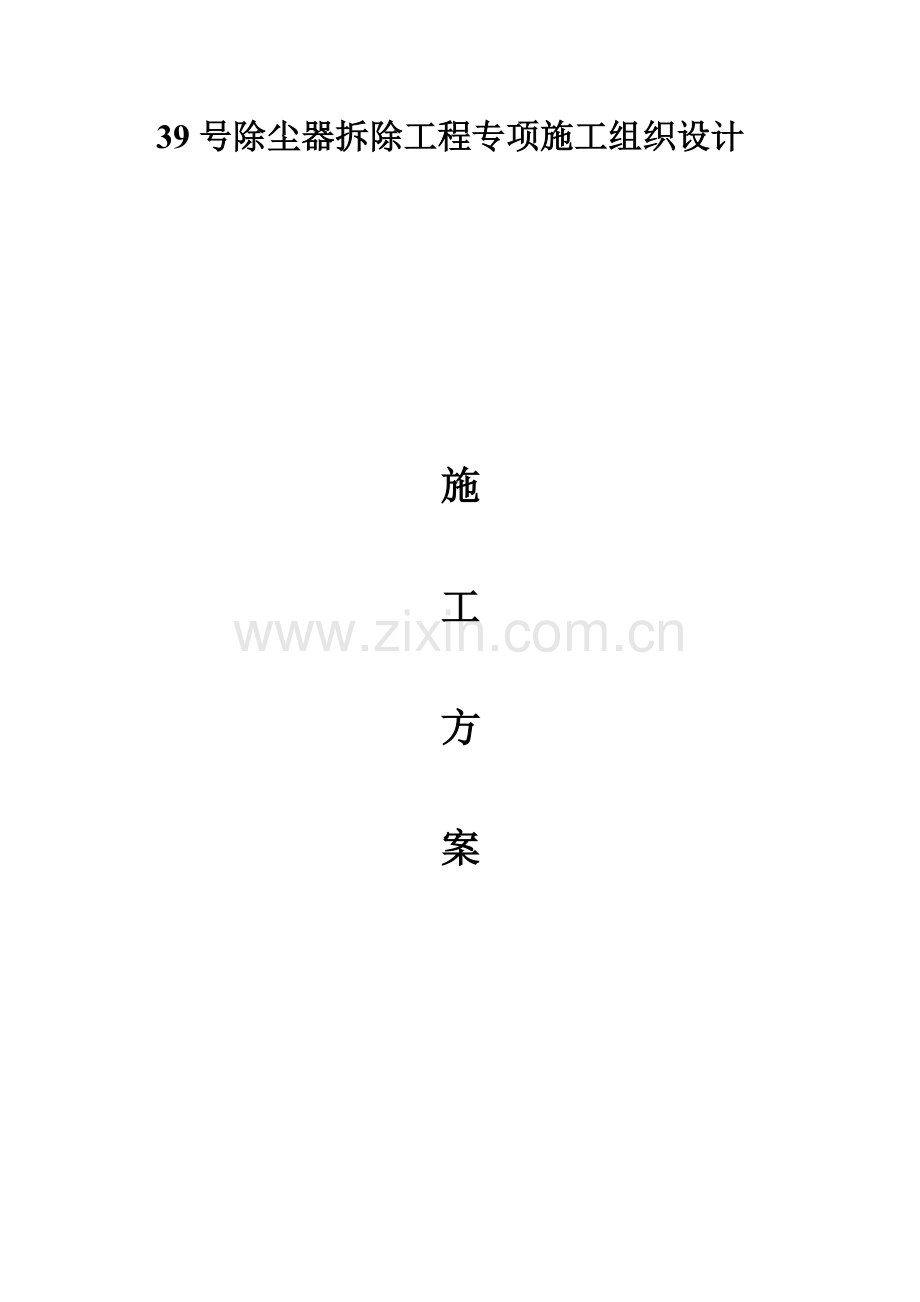

39号除尘器拆除工程专项施工组织设计 施 工 方 案 目 录第一章 编制依据第二章 施工部署1.工程概况2.总平面布置图3.施工流程4.施工进度计划第三章施工队伍进场计划及组织机构第四章拆除工程施工机械进场计划及施工准备第五章拆除工程施工管理及施工技术保证措施第六章拆除工程安全技术管理措施第七章拆除工程文明施工、环境保护管理措施第八章工期保证措施第九章结束语 第一章编制依据 经过现场勘查，综合考虑施工安全、施工进度等要求，结合我公司多年来从事此类工程的施工经验，编制此施工组织设计。参考规范及文件如下：1 现行国家规范及行业标准房屋拆迁工程施工安全管理例、建筑拆除工程安全技术规范、房屋拆迁施工现场防治扬尘污染管理规定、城市房屋拆迁及建设工程施工现场市容环境卫生管理规定；2 业主方及监理方的要求与建议。2其它相关专业规范及行业标准。 第二章 施工部署一、被拆除旧建(构)筑物工程概况：1工程地点：二七二厂区五车间2工程内容： 39号旧除尘器拆除、钢构屋架拆除、旧主排风机拆除及立柱拆除。 3建(构)筑物结构形式： 拆除工程项目为厂房外侧雨棚、毛石结构圆形柱体、老化风机、除尘设备、刚结构附属设施。总建筑面积约75平方米，除尘器约高15米二、 总平面布置图： 三、施工流程 先拆0.00报废烟道，原有石棉瓦棚子，及钢爬梯平台，采用双排架及局部满堂架，先上部结构后下部结构，先外面，后里边。拆下的废材及时清理，运到指定对方地点，等外围清理拆除完毕，针对除尘四周搭设拆除平台架及上下升降平台架子，顺序先上后下，随拆随运 第三章 施工队伍进场计划及组织机构 针对此工程项目，我公司推选朱兴忠为项目经理。班子一律持证上岗、押证施工。实行项目经理责任制，项目经理将对工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。并配备技术负责人、施工主管、安全负责人及其他技术、安全、施工等专业人员组织施工管理。人员配备情况如下： 劳动力安排计划表 工种级别按工程施工阶段投入劳动力情况架子工电工 副工 3人1人15人施工期间根据工程拆除状况合理调整劳力四、 施工进度计划4月1号动工至4月30日竣工外围烟道及石棉瓦雨棚拆除：7天除尘塔拆除：20天零星拆除： 3天预计总工期30 天 施工组织管理机构框图： 第四章 拆除工程施工机械进场计划及施工准备1技术准备工作(1)施工技术人员要认真了解拆除工程的实际情况，建筑结构，拆除工程涉及区域的地上、地下建筑及设施分布情况资料。全面了解拆除工程的图纸和资料，进行实地勘察。弄清建筑物的结构情况、建筑情况、水电及设备管道情况。(2)学习有关规范和安全技术文件。(3)明确周围环境、场地、道路、水电设备管道、房屋情况等。(4)向进场施工人员进行安全技术教育。 、2现场准备(1)施工前，要认真检查影响拆除工程安全施工的各种管线的切断、迁移工作是否完毕，确认安全后方可施工。清理被拆除建筑物倒塌范围内的物资、设备，不能搬迁的须妥善加以防护。(2)疏通运输道路，接通施工中临时用水、电源。(3)切断被拆建筑物的水、电、管道等。(4)在拆除危险区域设置警戒标志。3机械设备材料的准备本工程结构多钢结构及石材砌体结构，我方采用人工拆除为主、机械运输的方式进行施工。机械设备： 空压机 一台 升降机 一台 斗车 三台 吊车 按现场情况调配4在工地固定场所设置下列标牌： (1)工程概况牌：标明工程项目名称、拆房施工单位名称和施工项目经理、拆(竣)工日期、监督电话； (2)房屋拆除安全生产牌； (3)文明施工牌。在拆除工程施工现场醒目位置应设安全警示标志牌，采取可靠防护措施，实行封闭施工。5开工前必须采取封闭式围挡，根据本工程特点，围挡按照如下要求设置： (1)施工现场围护采用石棉瓦完全封闭，围挡高度不低于18米，围护结构离开建筑物安全距离为15倍的建筑物高度，废品堆放处单独维护。另外，考虑到施工安全该段周围搭设钢管脚手架，其高度不得低于被拆建筑物的高度，脚手架外围应采用2000目/安全网封闭，作业层扶手栏杆维护，高度1.1米。6施工影响范围内的建筑物和有关管线的保护应符合下列要求：(1)相邻建、构筑物应事先检查，采取必要的技术措施，并实施全过程动态管理； (2)相邻管线必须经管线管理单位采取管线切断、移位或其它保护措施； (3)开工前察看施工现场是否存在高压架空线，拆除施工的机械设备、设施在作业时，必须与高压架空线保持安全距离。 第五章 拆除工程施工管理及施工技术保证措施一、施工工艺1施工顺序(1)本工程采用手动工具进行人工拆除建筑，施工程序应从上至下，分层拆除，先拆除外侧老化风机、立柱、地面基础，再拆除毛石结构。(2)屋檐、雨棚、外楼梯、等在拆除施工中容易失稳的外挑构件，先予拆除。(3)拆除附属砼结构，必须按次梁、主梁、柱子的顺序进行施工。拆除建筑的栏杆、楼梯、等构件，应与建筑结构整体拆除进度相配合，不得先行拆除。(4)建筑的承柱，应在其所承载的全部构件拆除后，再进行拆除。2留设作业通道 拆除工程的施工现场必须有作业通道。平面运输通道宽度为152米左右，以满足运输工具通行的需要，作业通道内不得堆放杂物，要保证通道畅通。非作业通道利用警示带隔开，并制作标志牌作出警示。3脚手架工程 本工程厂房外侧，拆除前要先搭设满堂钢管脚手架全封闭，脚手架经验收合格后使用。作业人员应站在脚手架、脚手板、或其它稳定的部位上操作，严禁站在整体被拆除构件上作业。脚手架随构筑物的拆除进程及时安排拆除。拆除前应对下层脚手架及拉攀作稳固检查。 钢管脚手架施工方案杆件的规格的要求：本工程采用满堂架。 杆件采用外径48MM，壁厚35MM的钢管，其材质应符合GB7 00793号钢的技术条件，每1000MM重量为384kg。选材要求： 钢面无凹凸状、无疵点、裂纹和变形加工要求：二端切口需平直，严禁斜口、毛口、卷口等现象。扣件的规格要求： 扣件采用可锻铸铁，符合国家规定要求，抗拉强度大于等于32 34x 1 0。KNM。，延伸率大于等于8，螺丝、螺帽采用3号钢技术条件，符合GB566和GB4卜66的技术要求，铆钉采用20、25号铆钉钢，所有扣件应有出厂合格证。扣件螺栓拧紧扭力矩70NM时，不得破坏。脚手架搭设工艺：钢管脚手搭设的施工顺序为： 内立杆_+外立杆-+小横杆-+大横杆-+搁栅_+防护拦杆-+斜拉杆一连墙杆一垫铺笆一竖挡脚板一挂安全网。脚手架高度、步距和纵距：本工程脚手架为30米以下脚手架，步距每步取18M，立杆纵距取18M，立杆与墙面距离为30CM，小横杆悬臂为15CM，里外立杆距离为1M。脚手的稳固保护措施： 为维护脚手架的稳固，做到安全生产，除了在选材中严格规定，搭设中做到杆件的牢固连接外，还应具备斜杆和连墙杆推拉的保护。斜杆：1斜杆距离30M以下普通脚手架，每9000MM设置不同方向一付。如脚手架一个立面纵向间距小于6 5 0 OMM，应设单跨“之”字形斜杆。2角度：斜杆设置角度与地面成4560度夹角，纵向总距较长的脚手架立面，应采取6 0度夹角为宜。本工程斜杆设置角度为4 5度。3接长：斜杆接长，应采用搭接且搭接长度不小于5 OCM，相邻的两个搭接不在同一水平高度上。连墙杆： 3 0M以下脚手架按4 O 00(垂直)7 000(水平)设置一处连墙杆。连接脚手架的部位，应尽量靠近小横杆与立杆的连接处，不能用小横杆直接作为连墙杆，连墙杆位置设置应保持上下垂直一线。如遇特殊情况移们时，应在原相邻位置设置范围大于1 000删。在施工过程中，不允许随意变更或拆除连墙杆。连墙节点必须做成推拉节点。接地：整体脚手搭设完毕后，应及时进行避雷接地措施。钢管脚手搭设质量要求：立杆垂直偏差：立杆的纵向偏差应小于H400，且不大于50MM；立杆的横向偏差应小于H600，且不大于50MM；纵向水平杆水平偏差：大水平杆偏差应小于总长度的1300，且不大于2 OMM；小水平杆偏差(横杆)应小于1 OMM；脚手架步距、立杆横距偏差不大2 OMM，立杆纵距偏差应小于5 OMM，连墙接撑点的数量，位置要正确，连接牢固，无松动现象。脚手架的外侧边缘距架空电线的边线之间安全操作距离应不小于下表规定：外线电压(KV)111 0351 1 01 542 2 03 305 00安全操作距离4681015 搭设时必须严格控制钢管的外伸长度，约对不得让钢管碰到外侧电 线，当小于上表时，按施工现场临时用电安全技术规范处理。 脚手架拆除工艺： 脚手架随着主体结构的拆除逐步拆除，拆除前由专职安全员做脚手架的联结点进行检查，确保安全后方可组织拆除。 钢管脚手拆除的施工顺序为：安全网_+防护栏杆一搁栅斜杆一连墙杆一大横杆-+小横杆_+立杆(即先搭后拆法)。 不允许分立面拆除或上下二步同时拆除。 所有高处作业人员应严格按高外作业规定执行和遵守安全纪律拆除工艺要求，并且设人员负责监督执行。 拆除现场必须设警戒区域，张挂醒目的警戒标志，警戒区域内严禁非操作工通行或在脚手架下方继续施工，地面监护人员必须履行职责。 仔细检查吊运机械包括索具是否安全可靠。 在拆除前，组织作业人员进行详细交底提出要求，布置安全和拆除进度等注意事项，交底须有书面记录。企业安全或技术监督部门必须派人员现场监护指导。如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除，夜间实施拆除作业，应具备良好的照明设备。建筑物主体内所有窗户必须关闭锁好，不允许向外开启或向外伸挑物体。所有连墙杆、斜拉杆隔排措施、登高措施必须随脚手架步层拆除，同步进行下降，不准先行拆除。 所有杆件与扣件，在拆除时应分离，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面。 大型条石结构砌筑物拆除，应符合以下要求：本工程大型条石结构砌筑物结构采用保留性拆除。(1)条石通过锤击后，采用吊篮落地，吊落工作面统一清理搬运。(2)施工垂直作业面下严禁站人二、旋工注意事项(1)构筑物进行拆除前，应先对保留部分采取必要的加固措施。(2)禁止立体交叉方式拆除施工。(3)必须采取相应措施确保作业人员应在脚手架或稳固的结构上操作，被拆除的构件应有安全的放置场所。(4)施工中必须由专人负责监测被拆除建筑的结构状态，并应做好记录。当发现有不稳定状态的趋势时，必须停止作业，采取有效措施，消除隐患。(5)拆卸下来的各种材料应及时清理，分类堆放在指定场所，上层建筑垃圾应用吊机下料，不得随意从高处下抛，并及时清运。拆下的材料和建筑垃圾应及时清理，严禁高空抛下。(6)拆除施工应分段进行。(7)施工作业面上严禁多人聚集或堆放材料。(8)拆除老化风机时，应确保其下落有效控制时，方可切断两端的钢筋，逐端缓慢放下。(9)拆除柱子时，应沿柱子底部剔凿出钢筋，使用手动倒链定向牵引，采用气焊切割柱子三面钢筋，保留牵引方向正面的钢筋。(9)拆除管道，必须查清其残留物的种类、采取相应措施后，方可进行拆除施工。(10)拆除区域应设置隔离带 第六章 拆除工程安全技术管理措施1、安全生产管理体系安全生产目标 达到五无目标，即“无死亡事故，无重大伤人事故，无重大机械事故，无火灾，无中毒事故。安全方针：安全第一，预防为主安全和文明施工目标： 力争达到安全生产，文明施工优良工地。安全管理小组项目经理必须对拆除工程的安全生产负全面领导责任。项目经理部应设工程安全负责人，检查落实各项安全技术措施。施工安全分施工管理、安全教育、机械设备、现场维护及日常生活5大部分，各分设专人进行监督管理，负责将安全小组的决定落实并向各施工班组安全小组交底并监督。做到安全落实到人，专人专项，职权分明。如下页安全管理体系网络图所示。安全教育制度 按照公司的安全教育制度，加强宣传教育，制订科学合理的施工方案，现场组织切合实际的作业程序，正确严格地执行和运用施工及安全规范。对进场的工人进行摸底测试，统一进行安全教育，增强质量、安全意识。各专业班组认真进行技术交底，认真学习和深刻体会施工技术规范和施工安全规范。经过培训交底达到合格的职工才允许上岗操作，为安全工作顺利圆满开展打下坚实的基础。在施工过程中，建立每周一次的安全教育，由项目经理或专职安全员主持。同时在每道施工工序进行前，由专职安全员做书面的安全技术交底，各班组长带领施工人员认真贯彻落实。2、一般规定(1)进入施工现场的人员，必须配戴安全帽。凡在2m及以上高处作业无可靠防护设施时，必须使用安全带，安全带应高挂低用，挂点牢靠。如系安全带确有困难时，必须采取切实、有效、确保安全的其它防护措施，不得冒险作业。(2)拆除建筑物一般不应采用推倒法，因特殊情况采用该方法时，遵照建筑安装工程安全技术规程的要求，必须符合下列条件： (a)砍切墙根的深度不能超过墙厚度的三分之一，墙的厚度小于两块半砖的时候，不许进行掏掘； (b)在掏掘前，要用支撑撑牢； (c)推倒前，应发出信号，待全体人员避到安全地方后，方可进行。(3)拆房施工作业时严禁向下抛掷，拆卸各种材料应及时清理，分别堆放在指定场所。施工现场应做到材料堆放整齐，周围通道、沟管保持畅通，场内无积水，及时清运建筑垃圾。人工拆除主要扬尘环节应有控制措施，安排专人定时洒水保持潮湿。(4)遇有风力在六级以上、大雾天、雷暴雨、冰雪天等恶劣气候影响施工安全时，禁止进行露天拆除作业。临设及外架必须有避雷措施。防雷接地可与工程的避雷预埋件临时焊接连通，接地电阻达到规定要求，每月检测一次，发现问题及时改正。设专人掌握气象信息，及时作出大风，大雨预报，采取相应技术措施，防止发生事故。禁止在台风、暴雨等恶劣的气候条件下施工。(5)当日拆除施工结束后，所有机械设备应停放在远离被拆除建筑的地方。 施工期间的临时设施，应与被拆除建筑保持一定的安全距离。(6)拆除工程施工现场的安全管理应由施工单位负责。从业人员应办理相关手续，进行安全培训，考试合格后，方可上岗作业。特种作业人员必须持有效证件上岗作业。拆除工程施工前，必须对施工作业人员进行书面安全技术交底。(7)施工现场临时用电必须按照国家现行标准施工现场临时用电安全技术规范执行。电动机械和电动工具必须装设漏电保护器，其保护零线的电气连接应符合要求。对产生振动的设备，其保护零线的连接点不应少于2处。电源采用三相五线制，设专用接地线。总配电箱和分配电箱应设防雨罩和设门锁，同时设相应漏电保护器。严格做到“一机一闸一漏电保护装置”。一切电气设备必须有良好的接地装置。(8)拆除工程施工过程中，当发生重大险情或生产安全事故时，及时排除险情、组织抢救、保护事故现场，并向有关部门报告。此一过程有安全管理小组负责。第七章 拆除工程文明施工管理措施为加强文明施工管理，在认真学习贯彻国家及地方文明施工管理条例基础上，组织成立文明施工管理小组，由项目经理任组长，从现场施工、垃圾运输到日常生活文明均设专人管理，切实加强施工现场文明施工，并制作文明施工标志牌，放在醒目的地方提醒工人注意，共同维护一个文明的施工条件。文明施工管理网络见下页图示。文明施工注意事项： 1、清运杂物的车辆应在在施工封闭范围内停放；清运杂物的车辆应封闭或采用苫布覆盖，出入现场时应有专人指挥。清运杂物的作业时间应遵守有关规定，减少对周围环境的影响。2、对地下的各类管线，施工前在地面上设置明显标志，并标明管线用途，行进方向。对检查井、污水井也采取相应的保护措施。3、拆除工程施工时，为降低粉尘对人员及环境影响，我方将设专人向被拆除的部位洒水降尘。4、拆除工程完工后，我方将及时将施工杂物清运出场，做到不积压，。5、落实防火安全责任制，建立义务消防组织，明确责任人，负责施工现场的日常防火安全管理工作。6、拆除建筑时，当遇有易燃、可燃物及保温材料时，严禁明火作业。施工现场设置消防车道，并应保持畅通。施工现场道路保持两方向畅通，保证消防车辆能够及时进入事发现场进行救援工作。7、对工人进行岗前教育，施工作业应当在批准的施工场地内进行，不得在施工场地范围外堆放物料、机具等。8不得在施工现场焚烧油毡、橡胶、油漆、垃圾以及其他产生有毒、有害烟尘和恶臭气体的物质。 第八章 工期保证措施(1)在确保工程质量、安全生产的前提下，优化施工进度计划， 动态管理，合理组织，严格控制关键线路节点，确保合同工期目标。(2)采用性能完好的机械设备并配齐数量，设现场专业机修班组，定期检查、调试。 (3)现场职工及劳务认真挑选上岗，确保现场施工人员的岗位技能水平及劳动数量满足工期要求。(4) 根据施工进度控制统筹计划及时合理编制工程施工进度计划。 第九章 结束语 在施工过程中，自始至终与业主及监理保持联系，服从业主和监理单位的指挥和协调，遇到突发状况及时请示，当工程结束时，施工现场做到工完料尽场地清。
