8施工组织设计1.doc

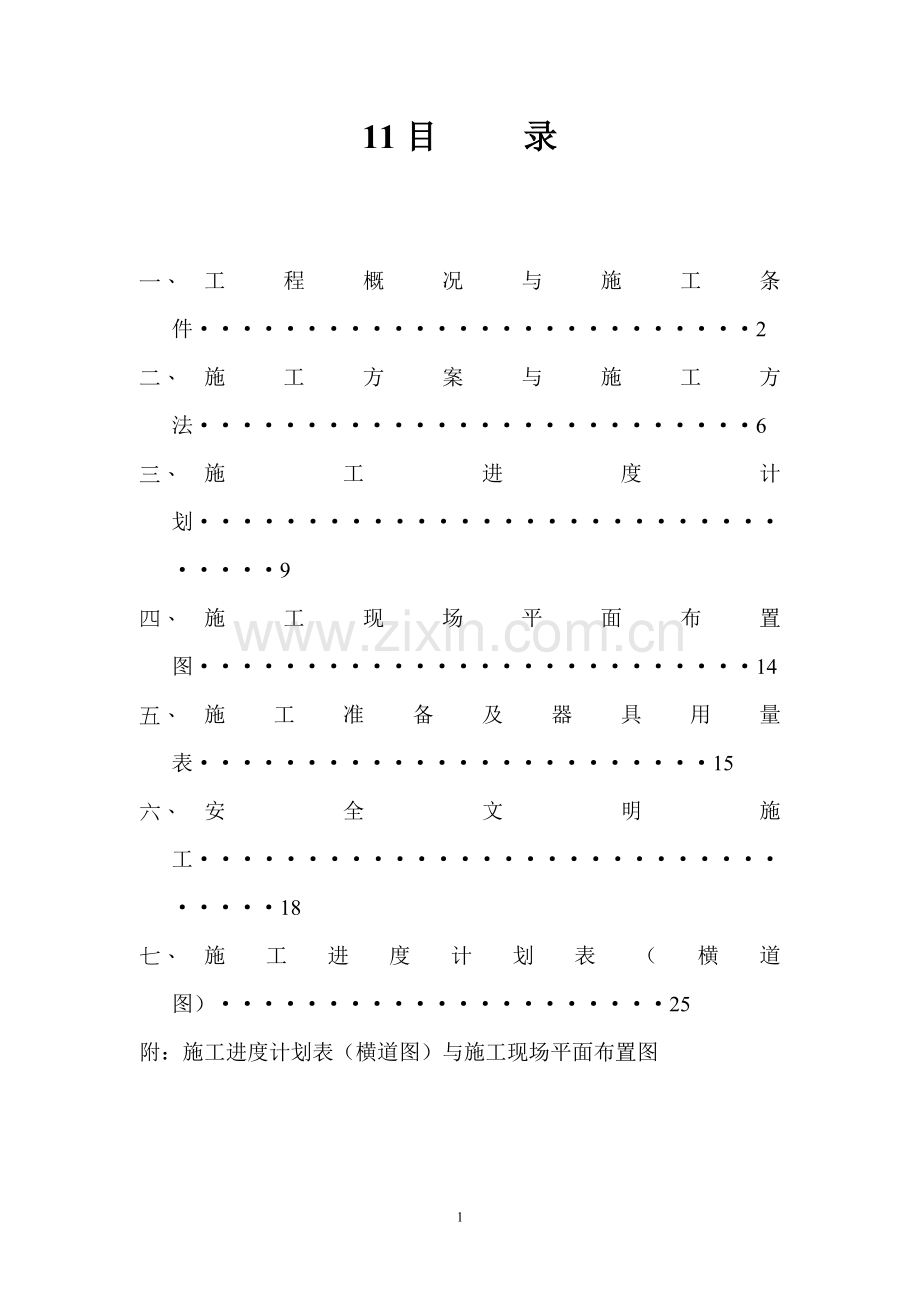

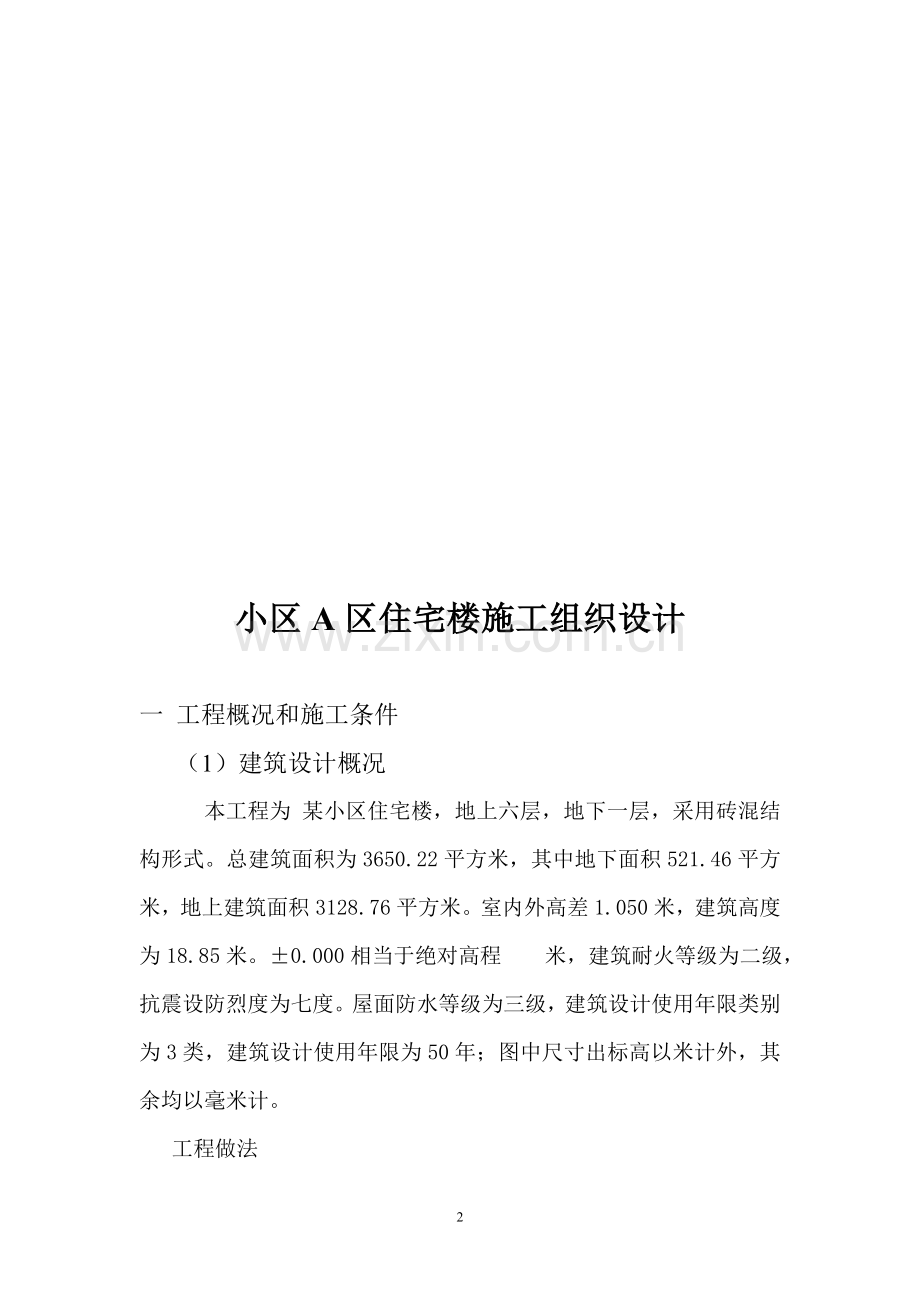

11目 录一、 工程概况与施工条件2二、 施工方案与施工方法6三、 施工进度计划9四、 施工现场平面布置图14五、 施工准备及器具用量表15六、 安全文明施工18七、 施工进度计划表（横道图）25附：施工进度计划表（横道图）与施工现场平面布置图小区A区住宅楼施工组织设计一 工程概况和施工条件 （1）建筑设计概况 本工程为 某小区住宅楼，地上六层，地下一层，采用砖混结构形式。总建筑面积为3650.22平方米，其中地下面积521.46平方米，地上建筑面积3128.76平方米。室内外高差1.050米，建筑高度为18.85米。0.000相当于绝对高程 米，建筑耐火等级为二级，抗震设防烈度为七度。屋面防水等级为三级，建筑设计使用年限类别为3类，建筑设计使用年限为50年；图中尺寸出标高以米计外，其余均以毫米计。工程做法 1 屋面（平屋面非上人）；（a）4厚+4厚SBS改性沥青防水卷材二道；（b）30厚C20细石混凝土找平层；（c）碎加气混你土块找坡2，最薄处30 厚；（d）150厚XPS板保温，其中屋顶与外墙交界处，屋顶开口部位（屋面上人孔）四周的保温层采用宽度不小于500mm的A级防火酚醛板保温设置水平防火隔离带；（e）改性沥青防水涂膜隔上翻至防水层；（f）20厚1:3水泥砂浆找平层；（g）现浇混泥土屋面板。2 外装修 1）外墙分为防水涂料面层和面砖面层，防水涂料面层做法详新06J108第15页A-1体系简图1，面砖面层做法详该图集第17页A-3体系简图1；外墙保温层最薄处为80厚XPS板。上至女儿墙，下至散水；每两次（二，四，六层）及女人强处设置水平放火隔离带。女儿墙水平防火隔离带做法详建施08页图二，楼层处水平防火隔离带做法详建08页图一。外墙水平构造保温厚度为30厚。保温层冷热桥部分保温同外墙。2）勒脚为面砖面层，做法该图集第41页大祥1，保温层厚度为120厚。3）女儿墙防水涂料面层，做法详该图集的42 页大样1，保温层厚同外墙，顶部及内侧保温厚度为30；4）雨棚侧面为防水涂料面层，做法详该图集第44页大样3，保温层为30厚XPS板；5）飘窗外凸混凝土板为防水涂料面层，做法详该图集第16页A-1体系简图5，保温层厚度同外墙；6）XPS装饰线条为防水涂料面层，做法详该图集第56页大样17）平窗及凸窗窗口均为防水涂料面层，做法分别详该图集第48,49页大详；8）其他未注明部分详新06J108图集。3 内装修 1）地面，水泥砂浆地面，做法详新02J01第1页地3。2）楼面 （1）楼梯踏步为水泥砂浆抹面，做法详新02J6第97页大详1，厚度改为30.休息平台楼面做法详新02J1楼-1页楼3（总厚140，含面层）。（2）卫生间（包括前室）及厨房：做法详新02J1楼-12页楼41，面层为防滑地砖（颜色规定甲方自定）采用铝箔隔热层，防水层改为1.5厚聚氨酯防水涂膜一道，厨房及卫生间翻高200，C20混凝土上翻300使完成面比其他房间低20，并向地漏找0.5的坡，（总厚120）。（3）其余各房间均为水泥砂浆毛地面，面层二次装修用户自定，做法详新02J1楼-12页楼40，其中加热管上皮厚度为60，并采用铝箔隔热层（总厚140，含面层）。3）内墙面 （1）卫生间（包括前室）及厨房：做法详新02J1楼-4页内13(底灰惨3-5防水粉)，面砖颜色，规格甲方自定。 （2）楼梯间为白色乳胶漆墙面，做法详新02J1第内-2页内7，并设淡绿色油漆墙裙，高1.2米，做法详新02J1页裙2。 （3）其他房间均为水泥砂浆毛墙面：12厚1:3水泥砂浆打底扫毛，6厚1:2.5水泥砂浆罩面。 （4）护角：门窗洞口及内墙阳角周边均做，用1:3水泥砂浆11厚，1:2水泥砂浆抹面7厚。同门窗洞口高，阳角高2100，展开面为200宽。 （5）踢脚：楼梯间为水泥踢脚，做法详新02J1第踢-1页踢2，高120。其它房间无踢脚。4）天棚 （1）地下室顶棚做法详新06J108第59页大详3，保温层为110厚STO板（取消1:3水泥砂浆找平层，板底做法详新02J01第棚-1页，棚1） （2）卫生间及厨房均为白色防水涂料顶棚做法详新02J01第棚-1页，棚1. （3）其他房间做法详新02J01第棚-1页，棚1。（2）结构设计概况： 本工程砖混结构；地下无筋扩展基础；混凝土垫层；地下室一砖半墙、地上层一砖墙。现浇钢筋混凝土空心楼板及屋面板，楼梯为悬臂踏步板；地下室顶、三、六各设圈梁一道。环境类别：室内为一类，室外为二类。(3) 施工条件： 本工程位于交通便利处，且现场较宽敞，可供施工使用； 气象条件：温度最冷28摄氏度，最热30摄氏度； 主导风向：全年西北风，夏季东南风，基本风压值450N/； 最高水位埋深：距自然地面以下2.3m。 工期要求：开工日期2012年3月25日，竣工日期2012年10 月25日，质量等级要求要求为合格。二、施工方案和施工方法：本工程遵循先地下后地上、先土建后设备、先主体后维护、先结构后装饰的施工顺序。1、 基础工程施工（1） 基础工程施工顺序：人工配合机械挖土混凝土垫层浇筑混凝土基础基础和室内回填土。（2） 基础土方人工开挖部分，严禁超挖。（3） 基础墙构造柱与圈梁相接。（4） 基槽两侧均匀回填夯实，室内回填尽可能与基槽同时进行，余土运出场外。2、 主体结构工程施工（1） 砌筑工程砌筑工程施工顺序：搭建脚手架及井架立皮树杆砌筑砖墙圈梁扎筋、支模浇混凝土现浇圈梁及雨篷现浇梁板砌筑采用满丁条法：首层要做好排砖撂底；门窗口加七分头，两边对称；外墙大脚同时砌筑，内外墙连接用斜槎。砌筑时控制灰缝厚度和饱满度。砖墙与构造柱交接应留“五进五出”直槎，接槎整齐，以保证构造柱断面尺寸。砌砖用双排钢管脚手架，每步架高1、201、40m。外挂安全网，保证安全施工。（2）梁板工程梁板现浇，模板安装稳定，钢筋绑扎好。（3）垂直运输选用一台塔吊，塔高25m，臂长20m，当回转半径为20m时，起重量为20KN。本工程结构施工中最大构件为9KN，满足吊装要求。根据砂浆、混凝土、模板、钢筋、楼板等垂直运输的计算，塔吊每台平均完成95吊次左右，可满足使用要求。混凝土构件一般安排在夜间进场，用塔吊卸车。 施工现场设350L混凝土搅拌机和灰浆搅拌机各一台，有翻斗车运至井架下，（2） 抄平放线建筑物四大角、楼梯间设轴线控制桩，每层各轴线均由控制轴线上引，并用钢尺实量其间距。水平线由楼梯间向上引。每层墙身或楼板完成后，由下层引上的标高点至室内墙面上。在室内墙面上测设一道+0、5m控制标高线，作为地面抹灰和室内装饰的依据。3、 屋面工程屋面（平屋面非上人）（a）4厚+4厚SBS改性沥青防水卷材二道；（b）30厚C20细石混泥土找平层；（c）碎加气混凝土块找2坡，最薄处30 厚；（d）150厚XPS板保温，其中屋顶与外墙交界处，屋顶开口部位（屋面上人孔）四周的保温层采用宽度不小于500mm的A级防火酚醛板保温设置水平防火隔离带；（e）改性沥青防水涂膜隔上翻至防水层；（f）20厚1:3水泥砂浆找平层；（g）现浇混泥土屋面板。4、 装修工程（1） 室内外装饰按自上而下流向进行。室内同一楼层内先做楼地面，后做墙、天棚。（2） 室内装修顺序为：放线立门窗口楼地面养护门窗口护角门窗口塞缝水管、煤气管线安装墙面抹灰门窗扇安装厨房、厕所贴瓷砖墙面板底刷白门、窗、栏杆油漆安装玻璃灯具安装。（3） 门窗口要有水泥砂浆塞缝。楼面施工前要做好清理，浇水润湿，以防地面空鼓。混凝土地面做好后要养护，防止过早上人，以防起砂裂缝。为了避免水泥踢脚板空鼓，踢脚板应在墙面抹灰前施工。三、 施工进度计划小区A区住宅楼砖混结构房屋劳动量一览表序号分项名称劳动量（工日）12345基础工程基础挖土混凝土垫层基础扎筋基础混凝土（含墙基）回填土21039902005067891011主体工程脚手架构造柱筋砌砖墙模板工程梁板筋混凝土屋面工程屋面防水层屋面保温层1409012607002651145665014151617181920装修工程楼地面及楼梯抹灰天棚、墙中级抹灰塑钢窗实木镶板门外墙面砖油漆水电320570502032025本工程是由基础分部、主体分部、装修分部、水电分部组成，因其各分部的劳动量差异大，采用分别流水法，先分别组织各分部的流水或搭接施工，然后在考虑各分部之间的相互搭接施工，具体 组织方法如下： 1、基础工程基础工程包括基础挖土、基础混凝土垫层、基础扎筋、基础混凝土、回填土等施工过程。基础工程共为五个施工过程（n=5）组织异节拍流水，由于占地550左右，空虑到工作面的因素，将其划分为二个施工段（m=2)，流水节拍和流水施工工期计算如下：基础挖土：劳动量210工日，施工班组人数为25人，m=2，采用一班制。流水节拍计算如下：tA=210225=4d基础混凝土垫层：劳动量39工日，施工班组人数为10人，m=2，采用二班制，混凝土垫层完成后间歇1天，流水节拍计算如下：tB=392210=1d基础扎筋：劳动量90工日，施工班组人数为22人，m=2，采用一班制，流水节拍计算如下：tC=90222=2d基础混凝土：劳动量200工日，施工班组人数为16人，m=2，采用三班制，混凝土完成后间歇1天流水节拍计算如下：tD=2002316=2d室内回填土：劳动量50工日，施工班组人数为8人，m=2采用一班制，流水节拍计算如下：tE=5028=3d计算流水步距由tAtB，得BA，B=mtA(m-1)tB=2x4-(2-1)x1=7dtBtC,得BB，C=tB=2dtC=tD,得BC，D=tC=2dtDtE,得BD,E= tD=2d工期计算=7+2+2+2+22+1+1=19d2、 主体工程主体工程包括脚手架，构造柱筋，砌砖墙，构造柱混凝土，构造柱模板，梁、板模板，拆柱、梁、板模板，梁、板筋，梁、板混凝土，屋面防水层，屋面隔热层等分项工程主体工程由于层间关系，m=2，n=4，mn，工作班组会出现窝工现象。但本工程只要砌筑砖墙工程施工班组连续施工，其余施工过程的施工班组与其他的工程的统一考虑调度安排。根据上述条件，主体工程采用搭接施工适宜。其流水节拍、流水步距、施工工期计算如下：脚手架的劳动量为140工日构造柱筋的劳动量为90工日，施工班组人数8人，施工段数m=26，采用1班制，其流水节拍计算如下：t 1=90268=1d砌筑砖墙的劳动量为1260工日，施工班组人数26人，施工段数m=26，采用一班制，其流水节拍计算如下：t 2=12602266=4d模板工程的劳动量为700工日, 施工班组人数15人，施工段数m=26,工日采用一班制，其流水节拍计算如下：t 3=700/2615=4d梁、板筋的劳动量为265工日，施工班组人数21人，施工段数M=6，采用一班制，其流水节拍计算如下：t 4=265621=2d混凝土工程的劳动量为1145, 施工班组人数16人，施工段数m=26,工日采用三班制，其流水节拍计算如下：t 5=1145/26163=2d计算工期：t 1t 4, B3,4= mtA(m-1)tB=6dt 4=t 5, B4,5=t 5=2dT=2+4+4+6+2+212=64d3、 屋面工程屋面工程包括屋面防水层、屋面隔热层。考虑到屋面防水要求高，所以不分段施工。即采用依次施工的方式。屋面隔热层的劳动量为50工日，施工班组人数10人，采用一班制，其流水节拍计算如下：t=5010=5d屋面防水层的劳动量为66工日，施工班组人数11人，采用一班制，其流水节拍计算如下：t=6611=6d4、 装修工程装修工程包括楼地面及楼梯抹灰，天棚中级抹灰，墙中级抹灰，塑钢窗，实木镶板门，外墙面砖，油漆，水电等。由于装修阶段施工过程多，组织固定节拍较困难，若每一层视为一段，共为六段，由于各施工过程劳动量不同，同时泥工需要量比较集中，所以采用异节拍流水施工，其节拍流水节拍、流水步距、施工工期计算如下：楼地面及楼梯抹灰，劳动量为320工日，施工班组人数11人，一层为一段，M=6，采用一班制，其流水节拍计算如下：t=320611=5d天棚、墙中级抹灰，劳动量为570工日，施工班组人数人，一层为一段，M=6，采用一班制，其流水节拍计算如下：t=570619=5d塑钢窗，劳动量为50工日，施工班组人数4人，采用一班制，其延续时间计算如下：t=5064=2d实木镶板门，劳动量为20工日，施工班组人数3人，一层为一段，M=6，采用一班制，其流水节拍计算如下：t=2063=1d外墙面砖，劳动量为320工日，施工班组人数14人，一层为一段，M=6，采用一班制，其流水节拍计算如下：t=320614=4d油漆，劳动量为25工日，施工班组人数4人，一层为一段，M=6，采用一班制，其流水节拍计算如下：t=2564=1d水电（开工后不久就开始，伴随施工的整个过程）计算流水步距利用累加数列错位相减取大值法得，B1=5d，B2=5d，B3=2d，B4=1d，B5=4d根据上述计算的流水节拍、流水步距、分部流水工期绘出横线进度计划图：（后附图）四、施工平面布置图图（后附图）五、施工准备工作及各项资源需用量计划 （1） 开工前熟悉图纸，组组织技术交底。（2） 清理场地，修筑施工道路，铺设临时水、电管线。（3） 搭设搅拌站、作业棚、工具库、办公室等大型临时设施。（4） 房屋定位放线，设置施工控制桩。（5） 组织材料、施工机械、劳动力进场。主要机具需用量计划：序号设备名称型号单位数量生产能力备注1固定式塔吊F0/23B台12搅拌机台2350L3振捣器台34蛙式打夯机20/M3台45电焊机台26木工设备套87钢筋设备套28切割机台3施工现场用电设备汇总表编号用电设备名称铭牌技术数据Pe(Se)数量（台）核算后容量Pe1搅拌机10KW110KW2电焊机25KVA27.12 KW3振动器2.2KW12.2KW5钢筋弯曲机3KW23KW6钢筋切断机5.5KW15.5KW7对焊机100KVA138.73KW8钢筋套丝机3KW13KW9塔吊30KW141.92KW10照明（室外）20KW216KW11照明（宿舍）20KW116KW12钢筋调直机55KW155KW测量器具配置表序号测量器具名称型号规格单位数量备注1光学经纬仪J2台1工程开工即组织进场2自动安平水准仪DZS3-1台13钢卷尺50m把25.0m把104塔 尺5m根2主要机械设备表名称数量进场日期备注塔吊1台振动棒2台满足施工需要平板振动器2台满足施工需要打夯机2台满足施工需要挖掘机1台满足施工需要搅拌机2台满足施工需要电锯2台满足施工需要钢筋弯曲机2台满足施工需要钢筋切断机2台满足施工需要钢筋调直机1台满足施工需要电焊机2台满足施工需要自卸车15辆满足施工需要闪光对焊机1台满足施工需要钢筋套丝机1台 满足施工需要六、安全文明施工保证措施1、工程质量保证措施必须在工期内完成本工程，达到质量优良，单方用工和主要材料的节约都须在合理指标内采购物资质量保证项目经理部物资设备部门负责物资统一采购、供应与管理，并根据ISO9002质量标准和公司物资采购手册，对本工程所需采购和分供方供应的物资进行严格的质量检验和控制。主要采取的措施：采购物资时，需在确定合格的分供厂家或有信誉的商店中采购，所采购的材料或设备必须具备出厂合格证、材质证明和使用说明书，对材料、设备有疑问的禁止进货。物资分公司委托分供方供货，实现已对分供方进行了认可和评价，建立了合格的分供方档案，材料的供应在合格的分供方中选择。实行动态管理。物资分公司、公司项目管理部和项目经理部等主管部门定期对分供方的实绩进行评审、考核，并做记录，不合格的分供方从档案中予以除名。加强计量检测。采购物资，根据国家、地方政府主管部门规定、标准、规范或合同规定要求及按经批准的质量计划要求抽样检验核试验，并做好标记。当对其质量有怀疑时，就加倍抽样或全数检验。 技术保证措施1 施工前，认真组织各专业技术人员，熟悉掌握图纸和进行专业技术图纸会审，进行设计交底，施工技术交底。在分部分项工程施工中，每进行一道工序，经检查验收不合格的，不准进行下道工序，对操作人员先进行技术交底，用简单明确的文字构成施工任务单，发给各操作人员后在施工。2必须严格遵守技术复核制度，对建筑物的方位、标高、高度、轴线、图纸尺寸、误差等作复核记录，工程监理人员复查，无误后进行资料存档管理。3 认真做好每项技术复核和隐蔽工程验收工作，实行混凝土浇筑令签证制度，没有工程技术负责人，监理和有关工长、质检员签字，不出进入下一道工序。隐蔽工程施工时，质量检查人员专业技术负责人和质量检查员必须共同进行监督，确保工程顺利进行。4 严格贯彻实行计量管理各项规章制度。加强施工现场和计量管理工作，督促现场专职计量人员做好计量器具的使用和保管工作。5 专门负责设备安装技术工作的人员，要求在现场办公，处理问题不过夜，实行层层负责、层层交底制度，对施工工艺和特殊施工技术的要求和注意事项，给各班组交代清楚。对涉及修改、质量问题，必须征得建设单位和设计院的同意，针对此问题制定出可靠的技术措施。经济保证措施为了保证资金正常运作，确保施工质量、安全和施工资源正常供应，同时更进一步搞好工程质量，引进竞争机制，建立奖罚制度、样板制度，对施工质量优秀的班组、管理人员给予一定的经济奖励，激励他们在工作中始终能把质量放在首位，使他们能再接再厉，扎扎实实把工程干好，确保工程质量。合同保证措施全面履行工程承包合同，加大合同执行力度，严格监督各施工队伍、专业分包的施工过程，严把质量关，同时热情接受建设监理的监督。2、安全措施 1施工现场实行围墙封闭施工，严禁非施工人员出入； 2脚手架 、脚手工应持证上岗； 、脚手架外侧设1米高防护栏杆，同时必须和密目网满封，每排脚手应满铺竹笆。搭设高度应高出主体结构1米。 、脚手架搭设完毕按规定验收合格挂牌使用 3洞口临边区防护 、施工作业区的洞口、楼梯口、通道口、预留洞口视其大小制订措施，门洞口可以临时加焊钢筋固定网。对楼层有可能坠落的洞口边可同样办法，有坠物造成危险的洞口加密封盖，设专人管理定期检查； 、基坑边、楼层边、屋面周边及临边高处作业必须设置安全防护围栏，红白漆间隔分色醒目标志。 4交叉作业防护：在同一垂直面施工必须作了安全隔离防护，拆卸脚手架要临时划出禁界，由专人临护；临边、洞口附近临时转运材料设专人监护；在垂直运输落物半径内，人员行走要划出专门路线，搭设隔离棚。 5施工机械电器： 、各类施工机械和机具必须完好、整洁、润滑和紧固造当，接零防护装置齐全，保险可靠、有效； 、机操工应持证上岗； 、井架运输应专人指挥； 6施工用电： 、要求架空敷设，三相五线制，一机一闸保护； 、所有用电设备，工作性能各绝缘要求处于完好及漏电保护器的保护范围内作业； 、所有机具必须接零； 、严禁使用倒顺开关； 、所有机具必须由持证等级电工作业； 7消防制度： 、加强消防意识和消防制度的教育，定期开展群众性、专业性防火检查，与地工消防组织挂钩； 、建立防火工作网络，按防火规定设置灭火器； 、明火按动火等级进行动火审批手续，派监护人员值班，采取隔离措施； 、白天由安全员负责，晚上由门卫负责，巡回检查。文明施工 、组织保证： 为保证现场的文明施工，建立以公司文明办、项目经理部、施工队三级管理体制网络，并专设文明施工管理组，把文明施工和开展5S（即整理、整顿、清扫、清洁、素养）活动列入项目管理的重要内容，制订有关规章制度，经常督促检查实施情况。进入施工现场的所有人员必须戴安全帽，佩戴上岗卡，严禁赤脚，穿高跟鞋等上岗。 、场容场貌： 现场明显处设立按建设部规定的五牌一图（施工现场平面布置图、工程概况牌，管理人员名单及监督电话牌，消防保卫，防火责任牌，安全生产记录牌，文明施工牌），主要通道和办公，宿舍等门前全部采用硬地化，做到道路畅通、整洁、不积水，工地周围设置 2.5M高硬质围墙，实施封闭式管理，严格按平面布置图施工。 、料具管理： 钢筋、砂砖石料，周转材料等按类归堆，做好材料，专设拌和台、分设料库。 、消防保卫： 建立消防、保卫领导小组，完善责任制度，按规定配设消防器具，严格明火作业规定，禁用电炉，严格治安保卫制度管理人员佩戴上岗证，24小时有人值班非施工人员不行擅自进入。 、办公及职工生活： 专设食堂和职工宿舍，食堂符合卫生要求，炊事员一律经体检后持证上岗，有防范和隔绝蝇、鼠等措施，剩饭残渣下脚料倒入加盖的容器内，职工宿舍设通风窗，室内环境整洁有序，室外洗地，浴室、晒衣架和收集废弃物的垃圾桶，并有专人负责环境卫生，施工期间现场设置若干茶水桶，茶水桶有明显标志，加盖上锁，由炊事员负责茶水桶管理并定时加水保证供应，在高温期间，增加清凉饮料，风油精，人丹，清凉油等的供应，并设卫生保健箱2只。、环境保护： 建立现场卫生管理制度，遵守国家和地方有关环境保护的规定，采取切实措施控制施工噪音、烟尘、污水、垃圾等对周围环境的污染和危害，保持工地现场整洁，合理处理施工用水和排水。施工时产生的废弃物和各类垃圾，应堆入在规定地点，并定期清运出场。设立设施齐全的厕所，并定期专人加以清扫。 七、施工进度计划表 2012年4月4号24
