吊顶施工方案.doc

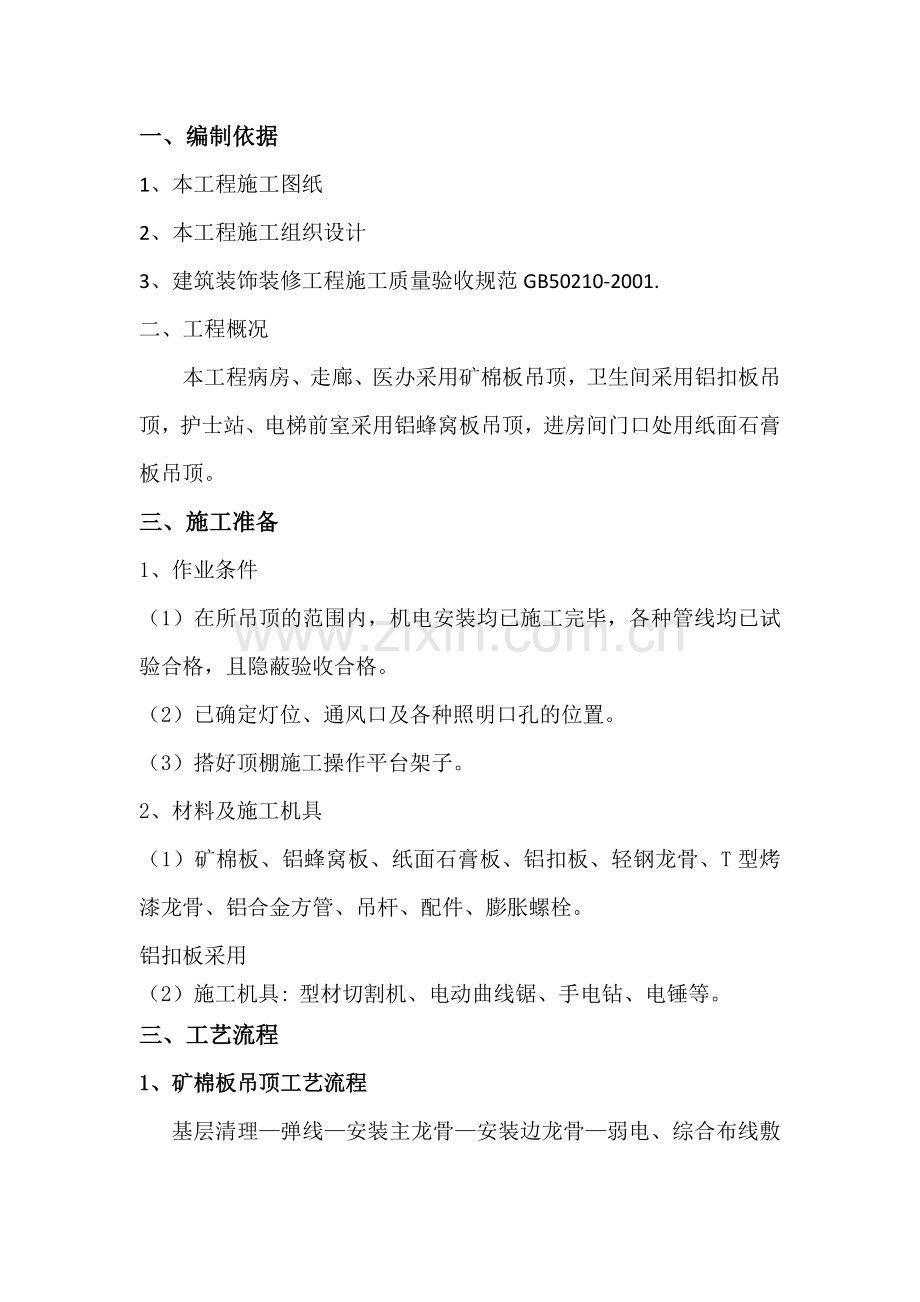

一、编制依据
1、本工程施工图纸
2、本工程施工组织设计
3、建筑装饰装修工程施工质量验收规范GB50210-2001.
二、工程概况
本工程病房、走廊、医办采用矿棉板吊顶，卫生间采用铝扣板吊顶，护士站、电梯前室采用铝蜂窝板吊顶，进房间门口处用纸面石膏板吊顶。
三、施工准备
1、作业条件
（1）在所吊顶的范围内，机电安装均已施工完毕，各种管线均已试验合格，且隐蔽验收合格。
（2）已确定灯位、通风口及各种照明口孔的位置。
（3）搭好顶棚施工操作平台架子。
2、材料及施工机具
（1）矿棉板、铝蜂窝板、纸面石膏板、铝扣板、轻钢龙骨、T型烤漆龙骨、铝合金方管、吊杆、配件、膨胀螺栓。
铝扣板采用
（2）施工机具: 型材切割机、电动曲线锯、手电钻、电锤等。
三、工艺流程
1、矿棉板吊顶工艺流程

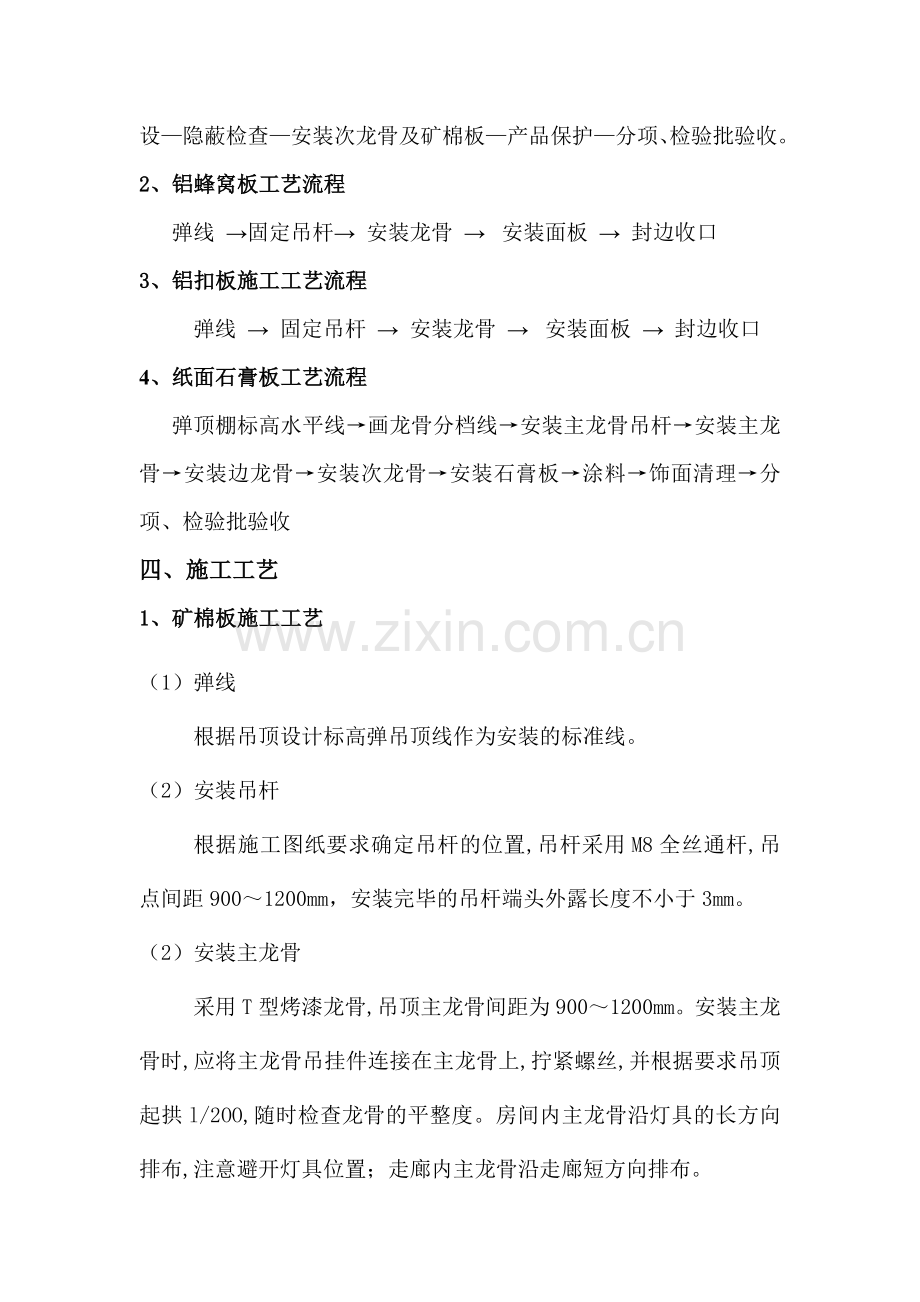

基层清理—弹线—安装主龙骨—安装边龙骨—弱电、综合布线敷设—隐蔽检查—安装次龙骨及矿棉板—产品保护—分项、检验批验收。
2、铝蜂窝板工艺流程
弹线 →固定吊杆→ 安装龙骨 →  安装面板 → 封边收口
3、铝扣板施工工艺流程
弹线 → 固定吊杆 → 安装龙骨 →  安装面板 → 封边收口
4、纸面石膏板工艺流程
弹顶棚标高水平线→画龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装石膏板→涂料→饰面清理→分项、检验批验收
四、施工工艺
1、矿棉板施工工艺
（1）弹线
根据吊顶设计标高弹吊顶线作为安装的标准线。
（2）安装吊杆
根据施工图纸要求确定吊杆的位置,吊杆采用M8全丝通杆,吊点间距900～1200mm，安装完毕的吊杆端头外露长度不小于3mm。
（2）安装主龙骨
采用T型烤漆龙骨,吊顶主龙骨间距为900～1200mm。安装主龙骨时,应将主龙骨吊挂件连接在主龙骨上,拧紧螺丝,并根据要求吊顶起拱l/2OO,随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布,注意避开灯具位置；走廊内主龙骨沿走廊短方向排布。
（3）安装次龙骨
配套次龙骨选用烤漆T型龙骨,间距与板横向规格相同,将次龙骨通过挂件吊挂在大龙骨上。
（4）安装边龙骨
采用L型边龙骨,与墙体用38mm钢排钉固定,固定间距200mm。
（5）隐蔽检查
在水电安装、试水、打压完毕后,应对龙骨进行隐蔽检查,合格后方可进入下道工序。
（6）安装饰面板
矿棉板选用认可的规格形式,走廊使用300*1800、300*1200的矿棉板，房间使用600*600的矿棉板。
  2、铝扣板施工工艺
   （1）弹线
    先按照设计要求从+50㎝线引弹出顶棚标高的控制线、风口及分块等的控制线,然后依此进行吊杆及骨架的安装。
  （2）.固定吊杆
    吊杆及其配件均由不锈钢制作,根据弹线中吊杆的位置用膨胀螺栓固定吊杆。
   （3）安装龙骨
    用扣件连接方式进行吊杆与龙骨之间的连接。主次龙骨之间用龙骨十字连接件连接,次龙骨从主龙骨一端开始向另一端逐根安装。
  （4）铝扣板的安装
    安装时按照弹好的板块安排布置线,从一个方向开始依次安装,用吊钩先与龙骨连接固定,再钩住板块侧边上的小孔。安装时要轻拿轻放,保证板面不受损。
（5）封边收口
    封边收口采用的材料,按照设计要求进行选择。收口线条平直,不得有断头、错位等现象。顶棚的转角、转位等处收口线应连接贯通。
4、纸面石膏板施工工艺
（1）弹顶棚标高水平线
根据设计标高,沿墙四周弹顶棚标高水平线,并沿顶棚的标高水平线,在墙上画好龙骨分挡位置线。
（2）安装主龙骨吊杆
在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装M8吊杆。吊杆安装选用膨胀螺栓固定到结构顶棚上。吊杆选用规格符合设计要求,间距小于1200mm。
（3）安装主龙骨
主龙骨间距为900～1200mm。主龙骨用与配套的龙骨吊件与吊杆相连。
（4）安装次龙骨
次龙骨间距为500mm～600mm,采用次挂件与主龙骨连接。
（5）安装石膏板
石膏板与轻钢骨架固定的方式采用自攻螺钉固定法,在已装好的轻钢骨架下面(即做隐蔽验收工作),安装9.0mm厚石膏板。安装石膏板用自攻螺丝固定,固定间距板边为200mm,板中为300mm。
（6）接缝处理
在板接缝间采用粘贴纸带嵌缝膏进行嵌缝处理。
5、铝蜂窝施工工艺
（1）弹线
根据吊顶设计标高弹吊顶线作为安装的标准线。
（2）固定吊杆
采用M10电锤电钻打眼，根据弹线中吊杆的位置用M8拉爆固定(M8)吊杆。
（3）安装龙骨
用吊钩连接方式进行与铝合金方管（50*25*1.2）龙骨连接。
（4）安装铝蜂窝板
铝蜂窝板与铝合金方管固定方式采用钻尾丝固定法，在已安装好并经验收铝合金方管骨架下面安装15mm厚铝蜂窝板。
（5）封边收口
封边收口采用的材料,按照设计要求进行选择。收口线条平直,不得有断头、错位等现象。顶棚的转角、转位等处收口线应连接贯通。
五、暗龙骨吊顶质量控制要求

项
序
检查项目
允许偏差或允许值
主控
项目
1
标高、尺寸、起拱、造型
第6.2.2条
2
饰面材料
第6.2.3条
3
吊杆、龙骨、饰面材料安装
第6.2.4条
4
吊杆、龙骨材料、间距及连接方式
第6.2.5条
5
石膏板接缝
第6.2.6条
一般
项目
1
预制构件支承位置和方法
第6.2.7条
2
安装控制标志
第6.2.8条
3
预制构件吊装
第6.2.9条
4
临时固定措施和位置校正
第6.2.10条
5
允许偏差mm
项 目
纸面
石膏板
金属板
矿棉板
模板、格栅、
塑料板
表面平整度
3
2
2
2
接缝直线度
3
1.5
3
3
接缝高低差
1
1
1.5
1

六、安全措施
1、轻钢骨架、罩面板及其他吊顶材料在人场存放、使用过程中应严格管理,保证不变形、不受潮、不生锈。
2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如与吊顶吊杆位置矛盾,须经过项目技术人员同意后更改,不得随意改变、挪动吊杆。
3、吊顶龙骨上禁止铺设机电管道、线路。
4、轻钢骨架及罩面板安装应注意保护顶棚内各种管线,轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。
5、为了保护成品,罩面板安装必须在棚内管道试水、保温等一切工序全部验收后进行。
6、设专人负责成品保护工作,发现有保护设施损坏的,要及时恢复。
7、工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护专人对成品保护负监督、检查责任。
七、成品保护
l、现场临时水电设专人管理,防止长明灯、长流水。用水、用电分开计量,通过对数据的分析得到节能效果并逐步改进。
2、工人操作地点和周围必须清洁整齐,做到活完脚下清,工完场地清,制定严格的成品保护措施。
3、中小型机具必须经检验合格,履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度,并将安全操作制度牌挂在机具旁明显处。
4、中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。
5、使用人字梯攀高作业时只准一人使用,禁止同时两人作业。

长治市人民医院新建住院门诊大楼

吊
顶
施
工
方
案

山西省宏图建设工程有限公司
