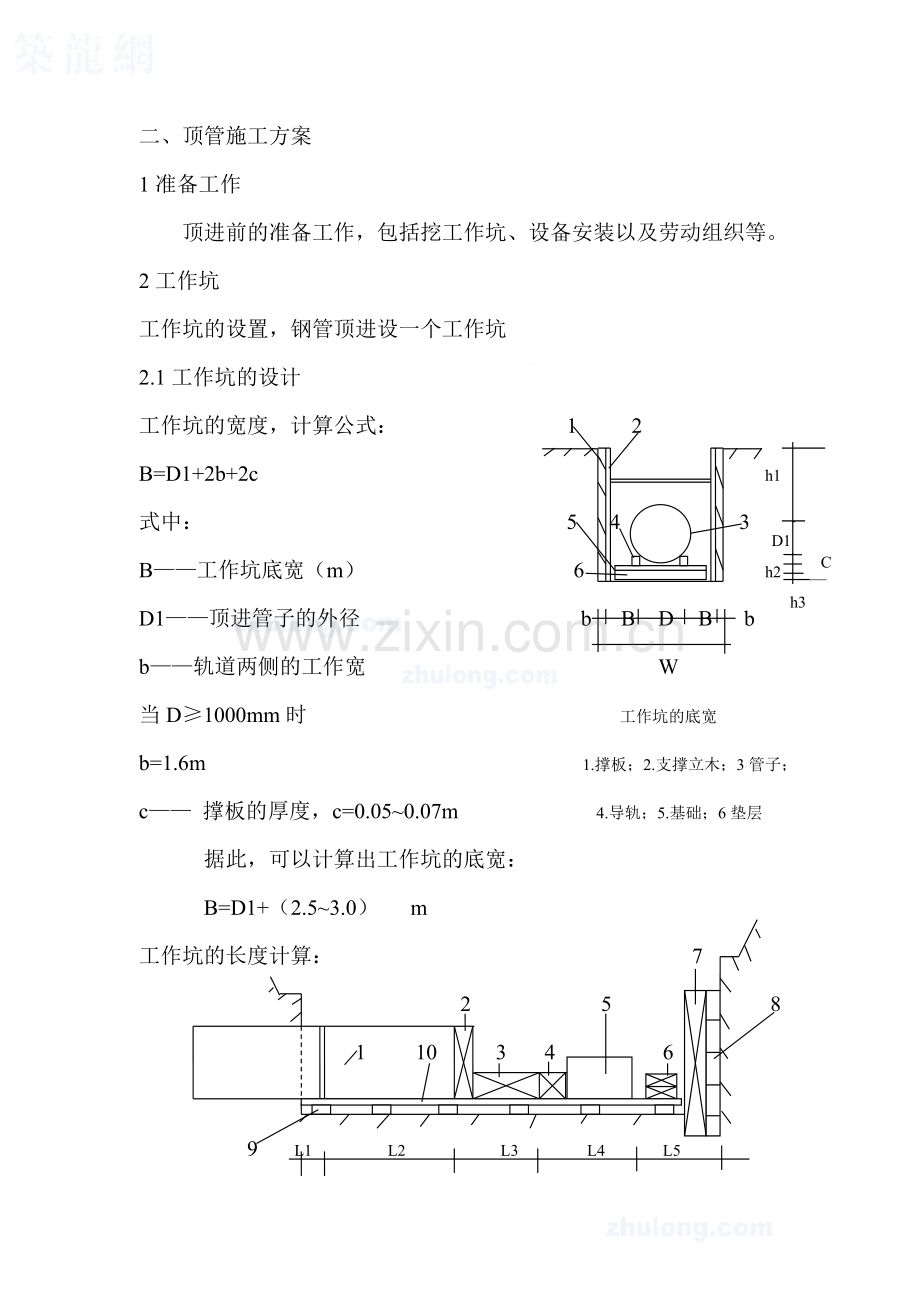

二、顶管施工方案1准备工作顶进前的准备工作，包括挖工作坑、设备安装以及劳动组织等。2工作坑工作坑的设置，钢管顶进设一个工作坑2.1工作坑的设计工作坑的宽度，计算公式：1 2B=D1+2b+2ch1CD1式中：543h3B工作坑底宽（m）6 h2D1顶进管子的外径bBDBb b轨道两侧的工作宽W当D1000mm时工作坑的底宽b=1.6m 1.撑板；2.支撑立木；3管子；c 撑板的厚度，c=0.050.07m 4.导轨；5.基础；6垫层据此，可以计算出工作坑的底宽：B=D1+（2.53.0） m工作坑的长度计算：72581103466 9L1L2L3L4L5图中：1.管子；2.边圈；3.直铁；4.横铁；5.千斤顶；6.横铁；7.立铁；8.方木；9枕木；10轨道基坑长度：L=L1+L2+L3+L4+L5式中：L工作坑的长度M L1管子顶进后，顶管管节留在导轨上的最小长度，与顶进管材有关。钢筋混凝土管 L1=0.30.5ML2管节长度ML3出土工作区长度M，与出土工具有关。土斗车 L3=0.61.0M 手推车 L3=1.21.8ML4顶镐长度ML5后背厚度M3后背后背形式：人工后背（如下图）1234567 8 910图中：1. 撑板；2.方木；3.撑杠；4.后背方木；5.立铁；6.横铁；7.木板；8.护木；9.导轨；10.轨枕4导轨导轨采用铁导轨，用重型铁轨铺设。导轨净间距的计算公式：A=2 D1（hc）（hc）式中 A两轨净间距M D1=D+2t 管外径M h钢导轨高度M c管外壁与基础之间的缝隙M，取c=10mmKA导轨间距计算图：cA05基础当地基承载力大时，采用天然地基；由于地基承载力小，故修建人工碎石基础。由于坑底有水，基础形式采用横枕木混凝土基础。混凝土基础B=2*D+1000mm，厚度300mm，枕木面高出碎石基础面20mm，碎石基础厚300cm。横枕木碎石基础结构如图：枕木碎石基础C15406工作棚及工作平台工作平台位于顶管工作坑的上面，用于下管、运土和工具的垂直运输。在平台上安装配电设备和起重设备（卷扬机）。工作平台用30工字钢当梁，架于槽台上，工字钢上满铺15*15cm的方木，中间留有方孔。在方木上面铺设铁轨，用平板小车在轨上滑动。在方孔上面支搭起吊架，配以滑轮组、吊钩，并配设起重卷扬机。在工作平台的上边架设棚布，以防雨及风沙。工作平台布置图：2.4*2.4工作棚卷扬机槽钢方木7顶进顶进包括下管、接管、顶进、出土、顶进测量和纠偏等工艺。7.1下管与稳管下管前对管材作全面的检查，对下管设备作安全检查。用吊车将管节缓慢放在铁轨上，使管子安全贴卧在钢轨上。为防止错口，两节管子的借口用内涨圈固定，最后拆除。7.2顶进顶管程序：安装顶铁，开动油泵，顶镐活塞伸出一个引程后，关油泵，顶镐停止运行，活塞收缩，在空隙处加上顶铁，再开油泵，如此循环。千斤顶在工作坑内并列布置，使千斤顶的合力位置和顶管时的反力的合力在同一条直线上，避免产生力偶，使管子发生高程误差。千斤顶在管端面的位置设在管子竖向直径下方的1/41/5处。7.3挖土和出土顶管时采用人工挖土，挖土范围：管道上方15mm；管道下方中心角135内与管外皮挖齐，且不得超挖。管前挖出的土，用手推车清运到管外，运土小车到达工作坑内的出土区后，由卷扬机垂直运输到工作平台上，再运到工作棚外的堆土区。由于管道顶进位置的土层为钙结土，挖土采用人工配合风镐施工。7.4顶管测量及校正措施7.4.1测量在顶管过程中，每顶三镐进行一次测量，以检查中线和高程，发现错误及时纠正，并将测量结果及时记录并绘制曲线图。一个顶管段完成以后，进行一次全面的测量，每节管端测一组数据。7.4.2校正顶管质量标准，高程允许偏差为30mm，管子错口不得大于10mm，对顶接头的管子错口不得大于30mm。测量时如发现管位偏差达到10mm时，即进行校正。校正方法：挖土校正法；木杠支撑法，视具体情况定。8顶力计算及后背复核8.1顶力计算理论公式P=Kf（2Pu+2PH+P0）+RA式中：P最大顶力Tf管壁与土壤的摩擦系数，取0.4Pu管子上面的垂直总压力T，按土柱计算：Pu=rhD1L r土容重T/m h管顶以上土柱高度Mh=a1/fkp a1=D1/21+tg（45-/2） fkp=0.6 =arctgfkp D1管子的外径M L顶进管子的总长度MPH管子侧面的水平总压力T，垂直压力按土柱计算时：PH=r（h+D1/2）D1Ltg（45-/2） 土壤的内摩擦角（ 度） P0顶进管子的全部自重TR管子刃脚前的阻力T/m，取R=50A刃脚正面积mK安全系数，取R=1.28.2后背核算8.2.1后背受力面积根据总顶力，核算后背的受力面积，应使土壁单位面积上受力大小不大于土壤的允许承载力。（Mpa）一般土壤 0.15湿度较大的粉砂 0.10 比较干的粘土、压粘土及密实的砂土 0.2 顶管现场土为湿度较大的粉砂其承载力为0.10Mpa。8.2.2后背受力宽度根据顶管需要的总顶力，核算后背宽度，使土壁单位宽度上受力不大于土壤的总被动压力。后背每米宽度上土壤的被动压力（T/M）按下式计算：P=1/2 r htg（45+/2）+2c h tg（45+/2）式中：r土容重T/mh天然土壁后背的高度M 土壤的内摩擦角（ 度）C土壤的粘聚力 Mpa 取C=0。8.2.3后背的长度计算公式：L= P/L+l式中：L后背长度M P顶管需要的总顶力T B后背受力宽度ML附加安全长度M，取l=1。计算结果：(以D1000的管为主，计算顶进长度为32米)计算项目计算结果工作坑底标高m1048.648工作坑宽度m5工作坑长度m7导轨净间距mm860基坑碎石基础厚度m0.3计算顶力T130后背受力面积m1.3 后背受力宽度m4.8后背长度m5.299后背被动土压力T/M66.27土壁单位宽度所受压力T/M27.08结论：后背被动土压力大于土壁单位宽度所受压力，故满足施工要求顶管施工主要材料、设备及工程量表序号项目名称规 格单 位数 量备 注1工作坑土方M1202钢管DN1000 M323工作坑碎石垫层M10.54横枕木150*200*2000mm根245重型轨道M166千斤顶200T套47后背撑板钢板2000*4800*10mm块18后背铁槽钢200*100mmM609后背立铁槽钢200*100mmM6010护木150*150*mmM1211工作坑护壁撑板50*300mmM412空压机台113风镐台11516171819顶 管 施 工 方 案一、 工程概况1.1工程概述XX路排昆河雨水管线穿越南绕城公路必须顶管施工，顶管长度26M，顶管材质为D1400加重钢筋混凝土管，壁厚170毫米，接口采用钢板内套环接口。顶管时须人工配合挖掘机挖土施工，且顶管阻力较大，后背采用槽钢枕木相结合的人工后背。2顶管平面布置顶管基坑设在南绕城公路路南的一侧，工作坑长度为6m，宽度为4m。 工作坑南绕城公路 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
