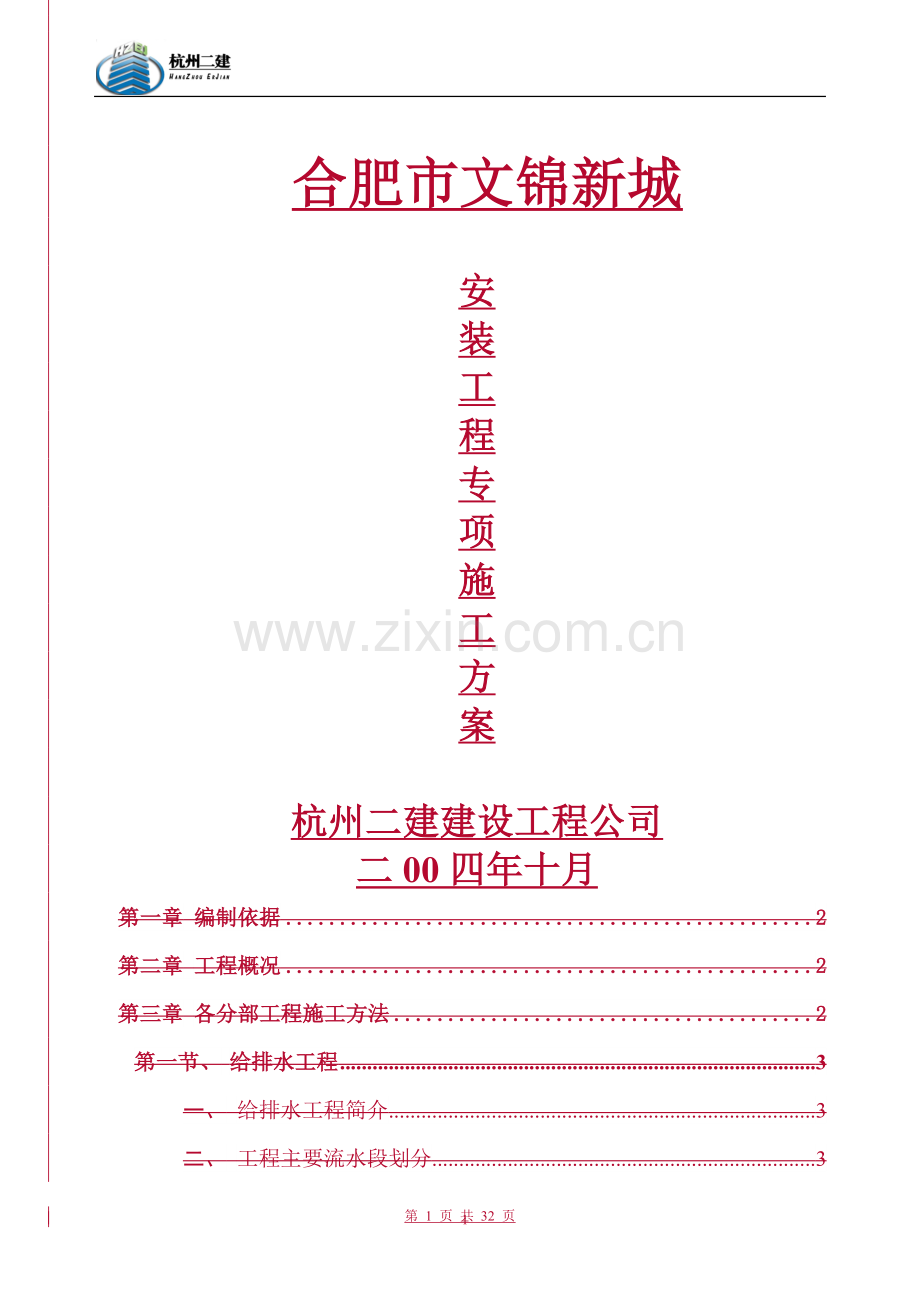

合肥市文锦新城

安
装
工
程
专
项
施
工
方
案

杭州二建建设工程公司
二00四年十月
第一章 编制依据 2
第二章 工程概况 2
第三章 各分部工程施工方法 2
第一节、 给排水工程 3
一、 给排水工程简介 3
二、 工程主要流水段划分 3
三、 施工准备 4
四、 施工进度计划及保证工期措施 5
五、 工程质量措施 6
六、 管道安装 6
七、UPVC质量标准 8
第二节、 电气工程 8
一、电气概况 9
二、电气配管 10
三、电缆、电线施工 11
四、 成套配电柜安装 12
五、 配电箱安装 13
第三节、 通风工程 14
一、 通风工程简介 14
二、 施工准备 15
三、 主要分项工程施工要求 17
四、 各工种协调、降低成本措施 18
五、安全生产有关规定 20
六、通风安装工程安全技术 21
第四节、 工程质量保证体系 22
第五节、 安全生产、文明施工 26
一、 施工员质量职责 26
二、 安全生产、文明施工措施 26

第一章 编制依据
1、文锦新城工程建筑安装施工合同文本。
2、设计图纸、图纸代号： 水施74张 电施159张 通施8张
3、按照国家规范、标准和公司内部技术管理、施工工艺标准。
第二章 工程概况
1、工程名称：文锦新城
2、建设单位：合肥德信房地产开发有限公司
3、设计单位：安徽省城乡规划设计研究院
4、监理单位：安徽省建设监理公司
5、建设单位：杭州二建建设有限公司
6、施工现场平面图：见土建施工组织设计；
7、工期网络图： 见土建施工组织设计；
8、组织机构
本工程按公司ISO9002体系安装成立项目部统一组织机构、生产，工程技术、质量按体系要求由公司内部设备安装公司统一管理。
9、劳动力按排：管工10人，电工10 人，电焊工2 人，通风工4人。
第三章 各分部工程施工方法
本工程由合肥德信房地产开发有限公司筹建，安徽省城乡规划设计研究院设计，位于合肥经济开发区圣泉路，安徽医科大学对面。

从基础工程开始就应与土建施工紧密联系，相互配合，做好预留、预埋工作。
整个安装过程中从原材料的采购，保管，施工等安装贯彻质量第一，信誉第一的思想，绝不能马虎从事，外露的工程除按规程保证施工质量外，必须特别注意美观。
安装工程由给排水、电气照明、动力、消防和通风工程等组成。
第一节、 给排水工程
一、 给排水工程简介
本工程为小区内建筑，生活供水分高低两区，低区供水由小区内市政供水网（常压）供给，高区由小区加压供水网（高压）供给，生活污水管室内排水管均采用螺旋消音管，雨水管和空调凝结水采用普通UPVC塑料管，粘接，生活给水管分别采用冷 热水专用PP-R管，热熔连接，冷水管承压不得小于1`2mpa,室外检查井间连接选用硬聚氯乙稀(PVC-U)双壁波纹管,胶圈接口.消防管采用镀锌管,沟槽式连接,室内按两股消防水头到达任何部位要求布置室内消火栓箱,消火栓箱为钢制铝合金边茶色玻璃门,箱内置DN65栓口两只,Ф19栓口两只,DN65衬胶水带25M,室内布置手提式灭火器,每室内消火栓处配备4kg干粉灭火器两个.埋地金属管应做一道冷底子油,一道沥青涂层,外包玻璃丝布,非埋地镀锌管刷一遍红丹,两遍银粉漆,屋顶给水管采用20mm超细玻璃棉保温,外缠一层玻璃丝布,最后再缠铝箔。

二、工程主要流水段划分
本工程主要流水段划分根据本工程分一标段和二标段工程流段施工段。水施人员根据土建工艺流程图配合工作。开工准备阶段参加：图纸自审、图纸会审、施工人员技术培训、特殊工程培训，施工现场临时水施安装，主体阶段：积极配合土建，预埋管道与套管及施工洞并做好试水记录及隐蔽验收 。装饰工程阶段配合土建做好各项安装，并做好试水、隐蔽记录。
施工准备
本工程主要流水段划分根据本工程分一标段和二标段工程流段施工段。水施人员根据土建工艺流程图配合工作。开工准备阶段参加：图纸自审、图纸会审、施工人员技术培训、特殊工程培训，施工现场临时水施安装，主体阶段：积极配合土建，预埋管道与套管及施工洞并做好试水记录及隐蔽验收 。装饰工程阶段配合土建做好各项安装，并做好试水、隐蔽记录。
1、 现场由建设单位提供施工用水φ100150水源一处，场内用φ100镀锌管分两路沿建筑物外围地下埋设引至各施工用水点。
2、 技术准备
施工前按设计图纸及现场实际情况确定总体施工方案，编制施工组织总设计，在施工中根据实际情况，随时调整。认真阅读图纸，及时进行图纸自审和会审，做好技术交底工作，具体顺序为：
项目经理部技术负责人→质检员→施工员→给排水组长施工前进行技术交底，技术交底以书面形式进行，各施工人员在接受交底后，应贯彻执行。
必须掌握地质勘测资料的建筑物的坐标位置，水准基点标高率数据资料，同时摸清，地下管网和地下障碍物的情况，并掌握资料。
3、资源准备
1） 施工机械准备：各施工阶段的施工机械。如：套丝机、切割机，绞板等均已具备，并已整修保养好，需用时即可安装使用。
2） 材料准备：本工程所需材料，除建设单位，提供的外，主要材料由项目部组织供应。按工程进度、计划编制相应月度材料需用量计划，提前各足所需的各种材料，以确保工程进度，所供材料必须具有合格证，并及时做好原材料试验工作，保证工程质量。
3） 人员准备：施工人员，均已配备齐全。工地需要的各工种劳动力已组织。随工程进度按需逐步抽调劳动力进场，以满足施工高峰期的需要。
四、 三、 施工进度计划及保证工期措施
1、施工进度计划
根据合同要求，本工程总进度为375日历天。给排水根据土建施工进度计划，配合施工，力争提前完成。
2、保证工期措施
1） 建立健全组织管理体系，推行以项目为对象，以项目经理负责制为依托，以合同工期为目标施工，项目经理对工程进度直接责任。
2） 加强施工准备，它包括：组织准备、技术准备、物资准备及作业条件准备等。
3） 加强施工进度计划管理，以工程总进度为主线，以分项工程计划和月度计划为各阶段控制点。
4） 认真熟悉建设文件，掌握工艺流程，设计要求，施工验收规范和建设工期等。
5） 做好图纸会审工作，进行结构，设备安装，装修三者立体交叉作业。
6） 按进度逐级做好技术交底，安全交底，资料验收等工作，
7） 施工员应深入现场调查研究，能作业正确预见，做到生产指挥有主动性，系统性、计划性。
8） 服从项目指挥部统一指挥，参加各工种协调会，及时同建设单位、设计单位，解决生产中出现的问题，搞好外部配合协作关系。
9） 认真落实，计划执行，监督、检查工作，做到日常和定期相结合，根据总进度网络要求，设置进行工程生产要素，优化配置，实现动态管理。
10） 采用先进的管理方法，加快周转材料的周转速度和提高机械的使用功效。
五、 工程质量措施
对每个施工预埋点，进行技术核对，尺寸核对、并及时做好隐蔽及试验工作，并及时请有关监督人员参与验收做到，每道工序检查合格后，再进行下一道工序。
六、 管道安装
1、质量要求
1） 压力管道回填土之前应进行强度及严密性试验，各管段不得采用闸阀作堵板，不得有消火栓，水锤消除器，安全阀附件并及时做好，验收资料。
2） 无压力管道回填土之前，应进行闭水法，进行严密性试验，试验时，应进行外观检查，不得有漏水现象。
3） 给排水管理试验合格后，竣工验收前应进行冲洗消毒，采用20mg/L，氯离子浓度的清洁水浸泡24h，再次冲洗，检验合格，冲洗时应避开用水高峰，以流速，不小于1.0m/s的冲洗水。应保证排水管道畅通安全。
4） 埋地管道，应进行防腐处理。防腐材料的材质和结构符合设计要求和施工规范规定，卷材与管道，以及各层卷材间粘贴牢固。表面平整、无皱折、空鼓、滑移和封口不严现象。
5） 安装在墙壁和楼板内的套管，顶部高出地面不少于20mm，底部与天棚面平齐，墙壁内的套管两端与饰面平整，固定牢固，管口齐平，环缝均匀。
6） 镀锌管的螺纹连接应：螺纹清洁规整，断丝或缺丝不大于螺纹全扣数的10%，连接牢固，根部有外露螺纹。镀锌碳素管和管件的镀锌层无破损，螺纹露出部分，防腐蚀良好，接口无外露油麻，支架埋设平下牢固，排列整齐。各种阀门型号规格，耐压强度和严密性试验结果应符合设计要求和规定，位置进出口方向正确，启闭灵活，朝向合理，表面清净。
7） 排水管道的管材和管件的连接方法采用承插式胶粘剂粘接，胶粘剂必须标有生产厂名称、生产日期和使用期限，并必须有出厂合格证和说明书。横管与横管与立管的连接，应采用45°三通式45°四通和90°斜三通或斜四通。立管与排出管的连接，宜采用两个45°弯头或弯曲半径不小于4管管径的弯头，吊钩或卡箍应固定在承垂结构上。固定件间距；横管不大于2m，立管不大于3m，塑料排水管固定件不大于0.6～1m（相应管径50～100mm）。塑料管与钢支架应垫软垫片。雨水漏斗的连接应固定在屋面板上漏斗边缘与屋面板相接处应用沥青胶法料填塞严密漏斗与立管承口的连接处，应用掺有麻丝的沥青填写料墙壁塞。
8） PP-R给水管配件应采用配套的管件，紧固环及施工紧固工具受污染管材应清洗干净，管材、管件应具有质量检验部门的质量合格证，并应标明产品规格、生产厂名称。管材、管件应由同一厂家提供，在紧固管道的卡箍、卡件时，施工管道的支架时不得损伤管壁。管道系统施工完毕，应进行严格的水压试验，试验压力为管道系统工作压力的1.5倍，并不应小于0.6Mpa。管道试压合格后，将系统内存水放空，进行管道消毒。

八、 六、UPVC质量标准
1、排水主管仅伸顶通气管时，最低横支管连接
处至排出管管底的垂直距离h1
2、排水支管与横管连接点立管底部水平距L离不得小于1.5m。
3、 排水竖支管与立管拐弯处的直距离h2不得小于0.6m。
4、 伸顶通气管管径不宜小于排水立管管径。
5．污水横支管，横干管，器具通气管的直线管段大于2m时，应设伸缩节，但伸缩节之间最大间距不得大于4m。
第二节、 电气工程
电气包括变配电房，电力照明及商铺营业用电、水系统、电梯及消防控制等部分。
本工程变配电房设计待定，单元电源由电缆埋地引入，三相五线制，电压380/220V。
消防、电梯、应急照明、消防风机、消防控制室、水泵房均为双路电源供电，水泵房的稳压泵由压力传感器自动控制，生活水泵控制为：低水位起泵，高水位停泵，超高水位报警，软启动器均为六进三出型配线。喷淋泵和消火栓泵的软启动器内的热保护功能，动作时仅报警，而不能切断电源，消防泵、喷淋泵、生活泵及稳压泵，均为一用一备，手动/自动控制，互为备用。设计室内采用平座灯，吸顶安装，电梯厅及楼梯照明为正常与应急两用平圆罩灯。
本工程属二类防雷建筑，采用PEN线重复接地保护系统（TN-C-S）。在屋顶如墙、水箱顶部等高处明敷ф10镀锌园钢作避雷带与钢结构可靠焊接。在30米以上每两层沿建筑物用25*4镀锌扁钢敷设在梁边以防侧击雷，并要求金属门窗、栏杆等较大的金属物梁内主筋焊接与避雷网相连接，30米以下均应与引下线连通，屋面上的所有金属构件及透气帽内钢筋网均与避雷网相连接，所有配电箱铁外壳、钢管、电缆金属外皮、进出建筑物的金属管道以及正常不带电而当事故时可能带电的金属件均应连接成点的良好通路，并与接地装置可靠连接。
一、电气概况
各楼号用电均来自小区内变配电房引入，用电缆引至各用电部位。
施工配合和要求：
土建结构特征：地下室各层平板、、地下室车库顶板等墙为现浇砼结构。
暗装的电力照明配电箱，应急照明灯兼出口照明灯，应急照明灯、控制室和低压配电室上部的电缆出线孔等，由土建预留孔洞，安装时检查及核实其位置及尺寸，避免漏掉和差错。
其余的暗装设备、开关、插座、管线及安装支架等需与土建施工紧密配合预埋。
管线穿过砼现浇墙时，应配合土建施工预埋钢套管，套管内径应大于穿线管外径10mm。
二、电气配管
施工人员必须认真熟悉施工图纸资料，吃透土建结构情况，紧跟土建工程进度并和其它各工种协作配合，做预留工作，做到位置正确，管路不堵塞，为此采取的技术措施如下：
所有暗配管的管口、接线盒、灯头盒、插线盒及暗装配电箱等埋入现浇砼内时，均用废纸和粘土充填，用塑料薄膜包扎，并用铁丝、钉子等捆扎固定，以防堵塞及移位。
所有埋入墙内之暗盒必须做好位置正确，横平竖直，固定牢固。
为了防止和避免暗埋管线和各种暗盒及预留孔洞等的遗漏和差错，在浇灌砼前必须对图纸认真检查，确认无误后方可通知土建单位，浇灌砼，浇灌砼时安装单位应派专人监护配合，以免管线段位及碰坏，在土建脱模后，应及时检查清理，发现问题及时处理。
电气暗配管的连接采用加套管焊接（厚壁管），进开关盒、灯头盒、插线盒，接线箱等均采用电焊焊接，套管加工长度为连接管外径的1.5～3倍，套接焊应严密牢固，为了可靠不渗漏，在套管焊缝处用自粘胶带包扎或包塑料薄膜，并用铁丝捆扎；电缆电线施工：电力电缆终端采用绕包制作，铝接线端子采用压接，铜接线端子采用焊接，导线连接，铜芯线一律焊搪锡，进出插座线用T形接法，为了保证接线正确方便，提高工效，导线应分色备料和安装：A相黄色，B相绿色，C相红色，零线浅蓝色，外壳接地保证线用黄绿交叉色。
配管时还需要注意：
薄壁钢管应套丝后连接，焊好跨接，套丝不乱丝，管口整齐与钢管垂直，不得出现马蹄口，管口锉光。
PVC管子弯曲半径明敷≮6d，暗敷≮10d避免出现弯扁，凹穴、裂缝现象，管子入合时，应加以固定。
暗敷在混凝土内的管子，注意固定方式，避免拆模时外露，暗敷在混凝土中的管路，应将管子敷设在底筋上面，使管路与混凝土表面距离≮15mm。
墙体上配管，管与箱（合）连接好，再拿到施工现场敷设，墙体中间需要接管时，要与其它工种配合好，焊完跨接线后再施工。
配管使用黑铁管，除敷设在混凝土内管外壁外均应进行防腐和刷油，敷设在混凝土内管内壁也要进行处理。
三、电缆、电线施工
电缆在运输过程中，防止电缆及电缆盘受到损伤，禁止将电缆盘直接由车上扒下。电缆盘不应平放运输，平行储存，滚动电缆时，必须检查电缆盘的牢固性，并应以使电缆卷紧的方法进行。
敷设前应绝缘电组检查和泄漏试验。
电缆标志牌整齐无遗漏，电缆标志牌应在电缆终端头，电缆接头，拐弯处，等处装设。
电缆头制作时不得受潮，从开始剥切到制作完毕，必须连接进行，中间不应停顿，以免受潮焊接地线时不得将电缆烫伤，焊接牢固，不应有虚焊现象，干包式电缆头制作包扎紧密，饱满，压电缆芯线接线鼻子时必须压上两道以上，并根据不同相位，使用黄、绿、红、黑四色塑料带分别包扎电缆各芯线至接线鼻子的压接部位。
管内穿线，穿线前必须对管路进行清扫，然后戴好护口后方可穿线，管内导线总截面＜40%管子面积，管内不允许有接头，剥削绝缘层时，不得损伤芯线，盒内接线接头方法正确，锡焊饱满，无遗漏，不得使用酸性焊锡膏，焊好后用布擦净后，用绝缘包扎紧密不松散，零线分色，零线采用浅蓝色，接地线采用黄绿双色接地软线，照明回路导线间及对地不小于0.5MΩ，动力线路不小于1MΩ。
五四、成套配电柜安装
配电柜安装作业条件：墙面、顶棚喷浆完毕，无漏水，门窗玻璃安装完，门上锁，予埋件牢固，基础型钢安装符合设计要求，场地干净，道路畅通。
设备到场后，应放在室内或避雨，风沙的干燥场所，在规定期限内，与建设单位共同进行开箱检查，包装及密封应良好，制造厂的技术文件应齐全、型号、规格符合设计要求，附件备件齐全，本体外观无损伤及变形，油漆完好无损，柜（盘）内部电器装置及文件，绝缘瓷件齐全无损伤及裂纹等缺陷，在搬运过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。
1、 柜盘组立：组立应在稳固基础型钢的混凝土达到规定强度后进行，先把每个柜（盘）调整到大致位置，就位后再精确调整第一面柜，再以第一面柜的柜面为标准通台调整，找正后，柜与型钢之间采用0.5mm铁片进行调整，但每处垫片不得超过3片，柜与柜间及柜体与侧档板均应用螺栓拧紧，柜间接缝的缝隙小于2mm，组立后，盘面每米高的垂直度小于1.5mm，相邻两盘顶部的水平偏差小于2mm，并列安装时，盘顶部水平差小于5mm。
2、 柜接地应牢固良好，每台柜单独与型钢做接地连接，每台柜从后面左下部的基础型钢侧面焊上鼻子，用不小于6mm2铜导线与柜上的接地端子连接牢固，柜门应用裸铜软线与接地金属构架可靠连接。
6、 二次回路接线时，导线与电气元件间，采用螺栓连接，或压接均应牢固可靠，芯线无损伤，不得有接头，所配导线端部应标明其回路编号，字迹清楚不易褪色，每个导线端部弯成园圈后与端子连接，且每个端子上接线宜为1根，最多不能超过2根，如连接2根线时，则应加平垫片，二次回路接地应设专用螺栓。
7、 引入柜内的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使端子受力。
六、 五、 配电箱安装
1、 配电箱运到现场后应进行外观检查和检查产品合格证、箱体和箱盖，盘面解体后应做好记号，防止油漆脱落，在土建施工中，到达配电和安装高度时，将箱体埋入墙内，应放置平正，放置后用托线板找好垂直。
2、 管路与配电箱连接，暗配钢管与配电箱间可以用焊接固定，管口露出箱体长度应小于5mm,把管与接地跨接线先横向焊接连接，再将跨接线与箱焊接牢固，严禁开长孔和用电气焊开孔。
3、 配电箱内盘面板安装，安装前，先对箱体预埋质量、线管配制情况进行检验，确定合格后方可安装。安装前必须清理杂物，检查盘面安装的各元件是否齐全、牢固，整理好配管内的电源和负荷导线，引入引出线应有适当余量，以便检修。管内导线引入盘面时应理顺整齐，盘后寻找应成把成束，中间不应有接头，多回路之间的导线不能有交叉错乱现象。
4、 导线与盘面器具的连接，整理好的导线应一线一孔穿过盘面，一一对应与器具或端子连接，盘面接线应整齐美观、安全可靠，同一端子上导线不应超过两根。螺钉固定应有平垫片和弹簧垫片，工作零线应通过汇流排采用螺栓连接，不应做成鸡爪线连接，零线端子板上，分支回路排列位置应与开关位置相对应，凡截面超过2.5mm2多股铜导线与电气器具端子连接，应焊或压接端子后连接，严禁盘园做线鼻连接。
5、 配电箱面板四周边缘应紧贴墙面，不能缩进抹灰层内，也不得突出抹灰层，铁制配电箱应油漆完整，无掉漆返锈现象。
第三节、 通风工程
一、 通风工程简介
1、 本工程由合肥德信房地产有限公司筹建，安徽省城乡规划设计研究院设计，本工程通风系统均为消防通风，消防通风为正压送风系统，正压送风机均设在阁楼层。
2、 1. 正压送风在每层设PSK-02SD[B]型多叶送风口，出风口均由风管直接引出屋面，并与消防电气联动。
一、 二、施工准备
一1、现场准备
施工现场自然地坪为黄海标高 米，施工道路由圣泉路直接通往施工现场，场内临时道路建宽5米砼路面，电源引至现场总配电箱后，然后引至暖通工作场地及施工各用电点，暖通施工现场搭设60m2蓬一座。
二2、技术准备
施工前确定总体施工方案，编制后施工组织总设计，在施工中根据实际情况，随时调迁。
认真阅读图纸，会审图纸，做好技术交底工作，具体顺序为项目经理部技术负责人→质检员→施工员→班组长→员工。
施工前进行技术交底，技术交底要以书面形式进行，班组施工人员在接受交底后，就分别贯彻实行。
必须掌握土建施工的坐标位置，基点标高等数据资料。
三3、机械准备
1、 a、施工机械设备准备：各施工阶段使用的施工机械，如：电焊机、套丝机、拆边机、切割机等均已具备，并已整修保养好，需用时即可安装使用。附工程施工机械选用表。
2、 b、材料准备：本工程所需材料，除大型设备建设单位提供的以外，主要材料由项目部组织供应，按工程进度计划编制相应月度材料需用量计划，提前备足所需的各种材料，以确保工程进度，所供材料必须具有合格证、产品证明书，以保证工程质量。
3、 c、人员准备：工程需要的劳动力已组织，随工程进度需逐步抽调劳动力进场，以满足工程的需要。
4、 d、施工进度计划及保证工期措施：
1） 二、施工进度计划
根据土建施工计划，本工程分部进度为375日历天，其中工程中安装及设备施工为355日历天，调试等20日历天，力争提前完成。
2）保证工期措施
①、 建立健全组织管理体系，以合同工期为目标的项目施工。
②、 加强施工准备，包括组织准备，技术准备、物资准备及作业条件准备等。
③、 加强施工进度计划管理人员以工程总进度为主，以本分部工程进度计划和月度计划为各阶段的控制点。
④、 认真熟悉建设文件，掌握工艺流程，设计要求及施工验收规范和建设工期等。
⑤、 做好图纸审查工作，严格按施工程序施工，按进度逐级做好技术交底，安全交底资料验收等工作。
⑥、 合理利用空间，进行结构、设备安装，二者立体交叉作业。
⑦、 本工程分部管理人员应经常深入现场，调查研究，能作出准确预见，做到生产指挥主动性、系统性、计划性。
⑧、 本分部服从工程项目部统一指挥，按期限参加生产协调会，及时会同建设单位、设计单位解决施工生产中出现的问题，搞好外部配合协作关系。
⑨、 采用先进的工艺，加快材料的采购和提高机械的使用功效。
二、 三、主要分项工程施工要求
一、金属风管的制作
1、 本工程通风风管采用镀锌薄钢板制作，用普通薄钢板表面镀锌制成，通常“白铁皮”厚度一般0.5～1.5mm，规格尺寸与普通薄钢板相同，钢板厚度不小于1.00mm。
2、 金属风管的施工顺序：剪板→咬口→拆方→压实→铆法兰→型钢切断→煨制法兰→电焊→钻孔→防腐
3、 风管制作时，应分别确定咬口形式，否则会使风管刚度不够，产生变形，为了增加矩形风管的刚度，应将咬口缝设在风管四角部位，为了增加风管的严密性，对矩形风管和园形风管的纵向接缝应错开，其错开尺寸一般为40～200mm，其加工长度，应按现场实际需要确定，一般宜为1.8～4mm。
4、 制作风管前，首先要检查采用的材料是否符合质量要求，有否出厂各格证明书或质量鉴定文件。材料表面应平整，不得有凸 现象锈蚀的情况。
5、 风管各管段的连接应采用可拆卸的形式。
6、 距形法兰两对角线之长相等，共误差不得大于0.5mm，表面平整以使法兰与法兰面间严密不漏。
7、 风管接缝与管段长度，为了增加距形风管的刚度，应将咬口缝设在风管四角部分，增加风管的严密性。
二、风管部件制作
1、 风口尺寸设计尺寸的允许偏差不应大于2mm，对距形风口应做到四角方整，两对角线之差不应大于3mm，对于圆形风口应做到部分圆弧均匀一致，任意正交两直径的允许偏差，不应大于2mm，由于风口一般明露于室内，对室内的风口的外形美观要求较多严格，做到外形美观、表面平整，风口的转动调节部份应灵活，叶片应平直，叶片与边框不得碰擦。
五、通风机
通风机是通风空调系统中的主要设备之一，通风机安装的好坏直接影响到系统的运行效果。
1、 根据设计图纸和设备装箱单核对下列内容是否符合设计要求。
2、 检查风机外壳，叶轮和转子以及吸气短管是否发生明显的变形或严重锈蚀，碰伤等，轻度损伤和锈蚀应进行修复，再作防腐处理后，才能降低风机效率。
3、 风机的平衡检查，叶轮每次停止转动时不得在原来位置上，则可认为符合质量要求。
4、 风机的进、排风口是否有盖盖严，有无尘土和污物进入。
5、 在墙上角钢支架上安装时，风机与支架间应垫4～5mm厚的橡皮垫板；并注意气流方向和叶轮转向，防止反转，连接风管时风管中心应与风机中心对正。
6、 风机安装时，注意叶轮与风管的间隙应均匀，其间隙一般不应超过叶轮直径的0.5%。
三、 四、各工种协调、降低成本措施
本安装系统和设备先进，施工中涉及的专业较多，配合工作的好坏将直接影响工程质量及施工周期的长短。所以施工协调配合工程也是施工管理的关健所地。为搞好各工种的协调工作，主要采取以下措施：
1、 明确分工，各员其责，施工中不仅要做好土建各工种工作，更重要的是要做好安装等各专业之间的协调，安装在土建主体结构中各种预留孔洞，预埋件等，在施工图纸会审时，明确预留，预埋工作，各自负责范围，防止遗漏。专业之间每周进行一次集中协商，每天碰头，各工种应相应相互配合分工落实。
2、 安装工程预留，预埋工作实施有困难，需土建帮助实施的安装预留，预埋，应从书面形式描绘详细的尺寸、位置，并及时复核，验证其正确性。
3、 土建必须排出月施工计划和旬作业计划，每送交安装工程，安装依据土建计划编制配合计划。当土建计划变动时，土建应及时通知安装其变动情况，使安装调整配合计划。
4、 土建要及进为安装提供轴线和标高，以便能及时安装各种管道及设备安装，要以土建的进度出发，分层次、分部分，调试各种设备管道系统。
5、 加强员工的责任教育，在做好各自产品保护的同时，积极做好非自己施工的其他产品的保护，并建立相应的制度，互相监督。
降低成本主要是搞好企业内部管理，应该用在工程上的材料，必须按施工规范和设计要求，确保工程质量：
1、 努力缩短工期，节约管理，周围材料费用。
2、 合理堆放材料，减少二次搬运费，努力改进施工方法。
3、 采购材料时要比须、比运距，及时掌握地方厚材料的价格信息，选用优质产品。
4、 加强计划管理，以网络思想，合理利用时差，以减少不必要的抢工损失。
5、 提高管理水平，加强定额，限额领料制度，杜绝浪费和流失。
6、 采用新技术，新工艺，新材料及各种外加剂，开展技术革新，提高工效。
五、安全生产有关规定
一1、安全生产规章制度
1、 a、现场应建立安全生产责任制和有效的奖罚办法，责任落实到人。
2、 b、广泛开展安全生产教育活动，使广大职工牢记安全第一的思想，提高安全意识，自觉遵守各项规章制度及安全技术操作规范。
3、 c、新工人上岗前必须进行公司、项目部和班组三级安全教育，考试合格，书面记录经受教育者本人签名确认，工人换岗时，应进行新工种的安全技术培训和安全教育。
二2、安全交底
施工作业前及各分部分项工程必须作全面，具体有针对性的安全技术书面交底，交底双方履行签字手续。
三3、持证上岗
从事架子工，电焊工、气焊工、电工等特种作业人员必须市级以上劳动部门的培训，经考试合格，领取特种作业人员操作证书。方可上岗作业，特种作业人员的上岗证必须随带，以便技术。
六、通风安装工程安全技术
一1、现场安全措施
1、 a、新工人入场前必须进行安全生产教育，在操作中应经常进行安全技术教育和交底安全操作要求。
2、 b、进入现场操作前，应穿戴好劳动保护用品，并检查操作环境生产要求后，再进行施工，严禁穿拖鞋进入工地和现场。
3、 c、施工现场应设置有关安全生产的标语牌。
4、 d、下料所留下的边角余料，应随时清理，以免扎伤。
5、 e、工作地点应有足够的采光或照明设备。
二2、搬运中安全措施
1、 a、风管搬运时，要估计风管的体积和重量，组织适当的劳动加风管套装时，应注意不要被法兰砸伤手脚。
2、 b、风管装车不宜太高，在运输的风管上，不得坐人或装载其他较重物件。
3、 c、搬运铁皮，装卸风管及构件时，要带护套，以免被铁皮锋口割伤，用板在搬运铁皮时，一定要用绳子绑牢，以防滑下伤人。
4、 d、用人力抬杠材料设备时，要清理好道路，抬设备或风管等要轻起轻放，不得任意抛扔，以免发生安全事故。
三3、风管安装安全措施。
1、 a、各种卡子及支架灌好砂浆，待其凝固结实后，方可安装管道，不允许临时用绳索或铅丝，铁丝绑扎。
2、 b、安装管道前，先检查吊卡及支架是否牢固，有无脱落的危险。
3、 c、安装操作在4.5m以上的，作业人员必须经医务人员进行体格检查合格后，方可进行作业。
4、 d、高空作业地方一切脚手架，必须搭设牢固，在操作前，必须经过检查，严禁使用腐朽破残材料做脚手架。
5、 e、管道安装用的靠梯、高凳，在工作时必须牢固地绑在结构上，其下端采取防滑措施，人字梯中间应有拉钩或用绳索绑牢。
6、 f、高空作业要使用安全带，不得穿硬底鞋，必须随带工具袋。
7、 g、上、下同时进行安装作业时，必须带安全帽，防止上面摔下料具伤人。
8、 吊装风管时，要注意周围是否有障碍物，特别注意防止与电线接触，严禁带电安装。
9、 h、风管吊装，不得中途停止，以免发生危险，如必须中途停止时，则应将吊绳临时绑牢在固定的结构上，但必须在下班前处理完毕。
10、 I、管道吊装就位原，立即用正式吊卡固定固定住，不准用铁丝或绳子代替吊卡。
11、 J、打洞时，要带防护眼镜、手套、同时要检查手锤锤头是否有脱落的危险。
12、 K、风管连接、设备连接的螺孔应对准，要使用尖头冲定位，不许用手指措索，以免轧伤手指。
第四节、 工程质量保证体系
1、 针对安装工程的特点，明确影响工程质量各质量要素，明确规定，给排水关键工序为隐蔽工程、试压灌水试验、清洗通水试验；电气关键工序为预留预埋、绝缘测试、接地测试。在施工全过程中做好图纸自审、会审、材料采购验证、人员持证上岗、过程产品标识、最终检验、试验、体系质量记录和善后服务工作，使安装工程有始有终得到控制和追溯。
2、 公司有技术质量部、生产安全部、物资供应部、设备管理部、劳动工资部进行归口管理。
安装分公司有主任工程师、技术工程师、技术质量科、生产安全科、材料设备科具体负责贯彻执行体系要求各素实施。施工现场配备，安装项目经理、专业施工员（水、电、暖）、质量安全员、施工队长、材料员、兼职质量员、安全员、计量员、机械设备员和资料员。并根据体第要求制订相应工作标准和质量职责。
3、质量保证措施
1） 根据工程合同规定质量目标，做到从安装项目经理、施工员、质安员、材料员等管理人员到施工队长、班组长、操作人员。都要牢记质量目标，并制订相应经济责任状。
2） 专业施工人员及时在开工前制度好安装工程施工组织设计（项目质量计划）。开工后组织全体施工人员学习、熟悉图纸。并根据工程进度，按分部、分项工程进行技术交底。并在交底中必须明确该分项工程质量目标、技术联系单内容、操作内容、操作工艺和应注明通病，使预防工作做在施工前。
3） 施工员、质量员配合材料员做好原材料采购进货验证工作。
4） 施工过程中专业施工员组织实施材料、施工过程产品的标识工作，使标识做到不中断，及时转移和标识正确性。
5） 施工员帮助班组做好“三检”工作，并每月进行至少一次施工质量分析，在工程竣工时根据平时质量分析记录运用统计技术，总结本工程经验，以利今后工程质量提高。
4、材料、设备保证措施
1） 认真执行物资采购和管理。
2） 材料采购必须有采购文件，并按照公司公布合格分承方名录中采购材料，若因材料或施工进度要求临时不在合格分承包名录中采购时，应提出申请，经主任工程师审批同意。
3） 对自行采购材料，除认真按技术要求做好，材料验证工作外。施工现场应做好材料堆放、登记、技术文件等标识工作。
4） 对检验时发现不合格材料或质量证明文件不齐时，均应视作“不合格品”并作好明显标识，按不合格品处置办法处置。
5） 材料、设备必须有产品合格证，特殊材料（低压电器产品、消防产品）应三证齐全（生产许可证、合格证、准用证）。
6） 认真执行施工设备管理制度。
7） 现场施工设备应根据工程要求，及时配备，施工设备应明确标识（合格否，操作规程，保养规定）。特别注意施工设备现场文明清洁。
8） 测试设备应专人管理，没有年检设备不准使用。
5、成产品保护
工程质量不但起决于安装质量，而且牵涉到产品的保护（防护），建筑安装是立体作业，各专业进度不一，而且施工周期又长，因此现场所有人员，尤其管理人员认真组织，实施产品保护具有不可推卸职责。产品保护（防护）应从原材料，半成品，设备进入现场开始→施工过程中过程产品→最终产品交付这一全过程。在这一全过程中，我们应对材料、设备堆放做到整齐、标识清楚、且有防雨淋、日晒、防碰撞、失窃等措施；对隐蔽工程应及时作好掩盖、支承应牢固、防腐工作应及时；对明敷产品应做好防污染、防碰撞；对运转部件，在通电、通气、调试、测试时应有相应动车大纲防止产品损坏。一句话，我们应根据不同工程内容，不同施工阶段，不同产品性能和工程安装工艺和周期采取相应掩盖、加固、隔断、安装时间交叉，保护和制订相应调试、试验大纲等具体措施和办法做好保护（防护）工作。产品保护（防护）是始终贯彻于生产过程，在日常施工管理中做好文明生产是对产品保护具有不可忽视一种最好保护办法。
6、善后服务
工程竣工将单位工程产品交付用户时，除移交必要技术资料外，还应配合用户做好对特殊要求工程验收（例消防工程验收）；并对工程设施设备提供使用操作规程和注意事项。
工程在交付后，认真做好合同中规定保修期工作，并根据公司制订年度回访计划，做好，回访工作。对平时顾客投诉和回访中发现质量问题，在家天内制订好修理方案，并具体开始实施，并在完工后得到顾客认可和签证。
第五节、 安全生产、文明施工
一、 施工员质量职责
1、 对单位工程的技术质量、安全全面管理责任。
2、 根据设计文件和合同要求按规定编制施工组织设计（项目质量计划）。
3、 根据施工图纸要求和工程进度计划，编写工程需要材料采购计划和采购文件，并报技术负责人审批。
4、 依据工程进度，负责过程产品检验和试验的日常管理工作。
5、 负责单位工程技术资料的墙报、收集、整理、汇总、保管工作。
6、 根据工程联系单的设计变更内容，及时做好图纸更改工作，并进行技术交底。
7、 依据施工工艺标准对操作班组下达分部分项工程作业指导书。
8、 负责输需紧急放行的工程材料的审批工作，填写“紧急放行审批表”，并报项目经理部技术负责人批准后组织施工。
9、 负责按《产品标识和可追溯性控制程序》对放行的工程材料，做好标识管理工作和有关记录。
10、 负责不合格品标识、隔离、处置的管理工作。
11、 负责工作最终检验和试验前的竣工资料的准备工作，编写施工小结。
四、 安全生产、文明施工措施
为了全面贯彻招待国家和地方有关安全生产、文明施工的法规、规范标准和规程和“安全第一，预防为主”的方针，提高公司施工现场安全生产文明施工整体管理水平，实现标准化、规范化、制度化、科学化管理，预防和控制人身伤亡事故的发生，确保广大职工的身体健康，树立企业新的精神面貌。
1、 现场堆放应分成品和半成品、机具设备等，并按不同规格、品种堆放整齐，标牌分类标识。
2、 加强施工队伍管理，按公司规定登记造册，招用外来劳务人员的三证（身份证、劳务证、计划生育证）和暂住证必须齐全有效，坚持每天工完场清的制度，处理工机具保养、整理等日常工作。施工现场作业人员应佩证上岗，凭证进入现场。
3、电焊工持证上岗

下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快！

员工年终工作总结【范文一】
　　201x年就快结束，回首201x年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：
　　一、虚心学习，努力工作
　　(一)在201x年里，我自觉加强学习，虚心求教释惑，不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验。我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。另一方面，问书本、问同事，不断丰富知识掌握技巧。在各级领导和同事的帮助指导下，不断进步，逐渐摸清了工作中的基本情况，找到了切入点，把握住了工作重点和难点。
　　(二)201x年工程维修主要有：在卫生间
