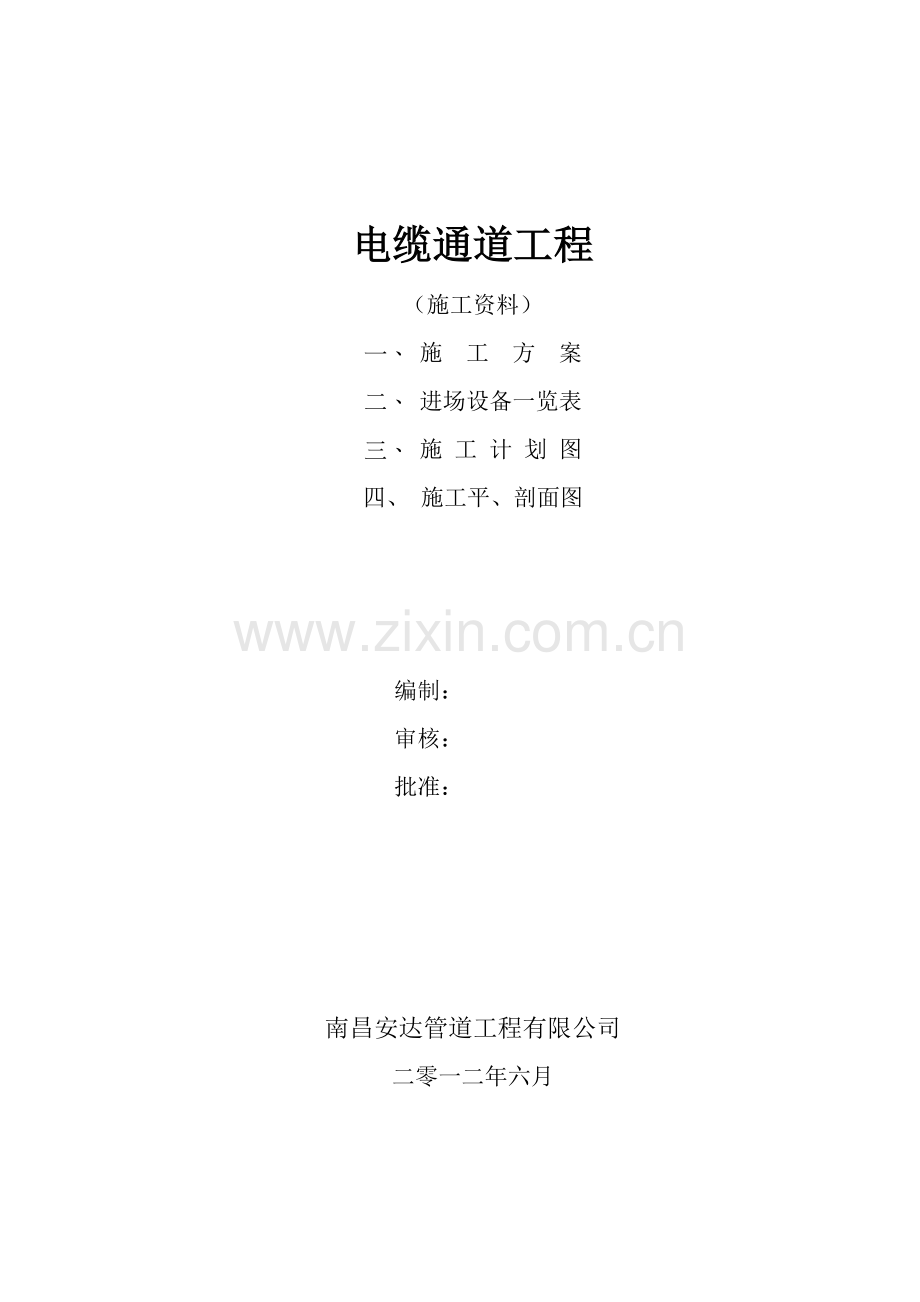

电缆管道施工方案.doc

电缆通道工程
（施工资料）
一、 施 工 方 案
二、 进场设备一览表
三、 施 工 计 划 图
四、 施工平、剖面图

编制：
审核：
批准：

南昌安达管道工程有限公司
二零一二年六月

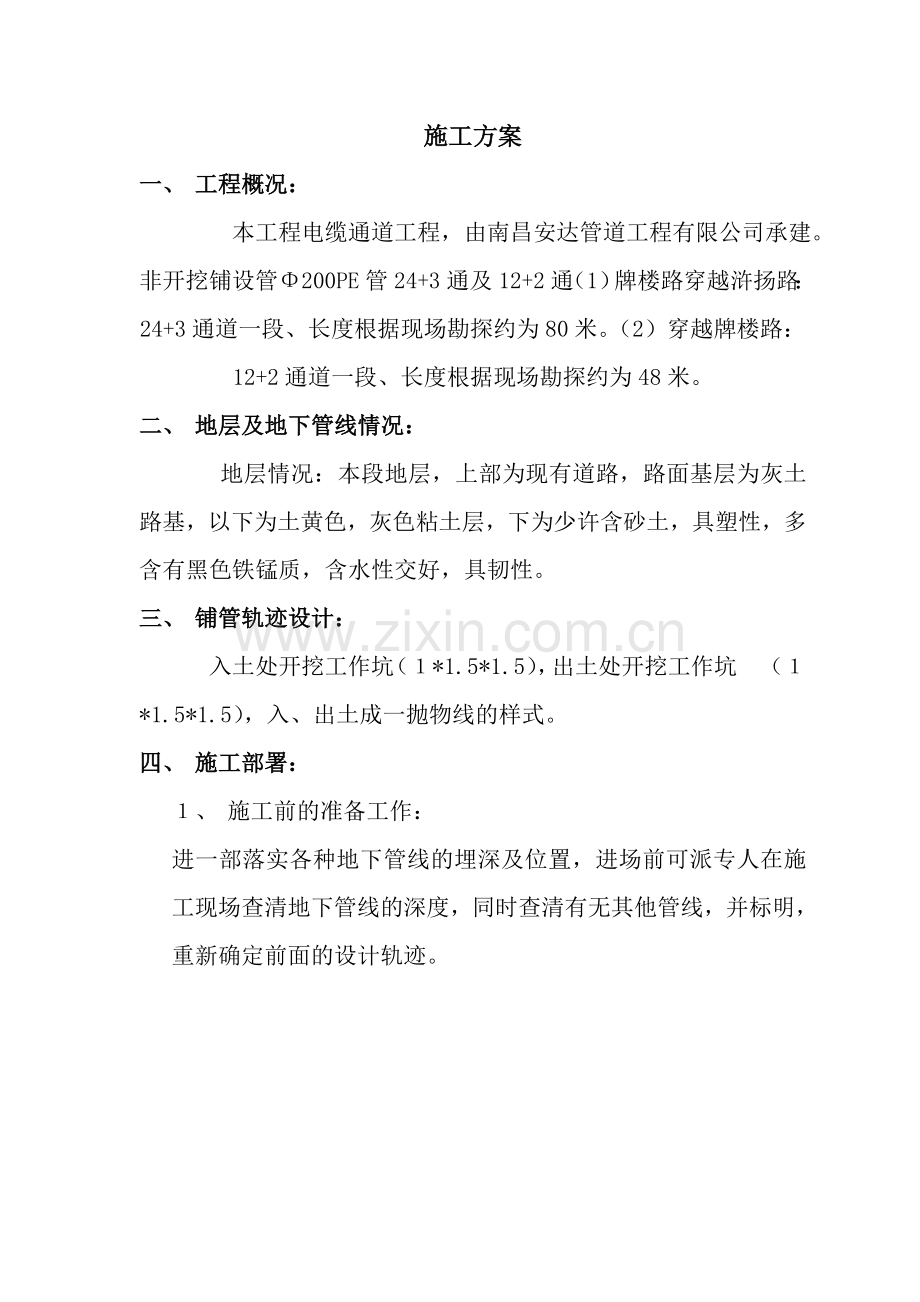

施工方案
一、 工程概况：
本工程电缆通道工程，由南昌安达管道工程有限公司承建。非开挖铺设管Φ200PE管24+3通及12+2通（1）牌楼路穿越浒扬路：24+3通道一段、长度根据现场勘探约为80米。（2）穿越牌楼路：12+2通道一段、长度根据现场勘探约为48米。
二、 地层及地下管线情况：
地层情况：本段地层，上部为现有道路，路面基层为灰土路基，以下为土黄色，灰色粘土层，下为少许含砂土，具塑性，多含有黑色铁锰质，含水性交好，具韧性。
三、 铺管轨迹设计：
　　　入土处开挖工作坑（１*1.5*1.5），出土处开挖工作坑　（１*1.5*1.5），入、出土成一抛物线的样式。
四、 施工部署：
１、 施工前的准备工作：
进一部落实各种地下管线的埋深及位置，进场前可派专人在施工现场查清地下管线的深度，同时查清有无其他管线，并标明，重新确定前面的设计轨迹。

查管线

流程图：　　　

设备进场

材料进场

设备安装

质量检查

导向孔

焊　管

扩　孔

扎管头

拉　管

２、 设备安装：
根据现场情况、可将顶管设备安放路南侧。
３、 导向孔施工：
采用Φ73mm导向钻头钻进，根据确定的设计要求用美国DCI导向仪进行导航，完成导向孔的施工。
４、 扩孔：
采用逐级扩孔的方式，最大扩孔直径Φ1000mm，先用Φ250mm的回扩头进行回扩拉泥，然后用Φ320mm的回扩头进行切泥，回扩头逐级增加，最后用Φ1000mm的回扩头拉泥2次后拉管（边扩孔边注入泥浆，防止塌孔）。以上过程保证施工过程的安全规范和减少拉管时的阻力。
５、 焊管：
在扩孔的同时，材料在出土点处进行熔焊，长度根据导向孔长度而定。
６、 铺管：
孔成后，在焊好的管子一端塞上木塞，打眼，穿上钢丝绳，与拉管器连接，用钻机从出土点拉向入土点。
7、清场：
拉完后，清理场地，拆除管塞和钻杆，整理钻具撤场。
五、 主要设备：
机型
单位
数量
备注
导向钻机
台
1
35T
动力站
台
1

运输卡车
辆
2

工程指挥联络车
辆
1

导向仪
套
1
美国DCI
地下管线探测仪
套
1
美国DCI
小型发电机
台
2

抽水机
台
1

泥浆机
台
1

施工安全栏杆
只
若干

六、施工工期：
1、 查管线、设备安装和调试3天
2、 导航3天
3、 扩孔15天
4、 焊管15天
5、 拉管2天
6、 清场退场2天
七、 现场施工组织管理：
1、 组织管理主要措施：
根据工程的特点，为使工程能确保工期、质量、安全文明要求，采用以下措施：
A， 建立施工管理机构网络，使项目管理层次分明。
B， 实行项目经理负责制。派选合适称职项目经理和技术管理人员组织现场项目部，对项目实施进行具体的施工和管理。
C， 制定完善的管理制度，做到各司其职、责任明确。
D， 项目部随时根据施工的特点，作出技术安排。
2、 项目部管理人员名单：
工程签发人：
现场负责人：
施工队长：
质检员：
导航员： 钻杆工：8名
八、 质量保证和安全施工：
1、 质量保证：
保质、按期完成任务，我们将严格按照我公司LS09001认证所制定的各种规范和操作规程、岗位负责制进行施工，这些规范和操作规程、岗位负责制都发给个人手中，开工前将组织人员认真学习，明确各自的职责。
2、 安全施工：
严格按照公司颁发的《安全生产和文明生产》的有规定进行施工。
1） 必须统一着装，进入场地必须带好安全帽；
2） 同时对现场用电做好保护工作，设备一定保护措施；配电箱和漏电保护器；接地。
3） 做好施工区与非施工区的隔离标志，确保过路行人的安全；
4） 在施工现场设置安全护栏和警告标志。
5） 夜间施工要有充分照明，危险地段必须设置警示和围护；
6） 做好周围环境保护工作。
九、 文明施工：
1、 施工现场文明整洁，悬挂施工铭牌、现场布图、形象进度图以及文明施工、安全生产的标牌。
2、 物资储放有序。
3、 施工现场干净整洁。
4、 加强现场的保卫工作，保证现场施工的正常进行，物资材料不发生被盗、被抢、保证职工的正常工作和生活。

南昌安达管道工程有限公司
