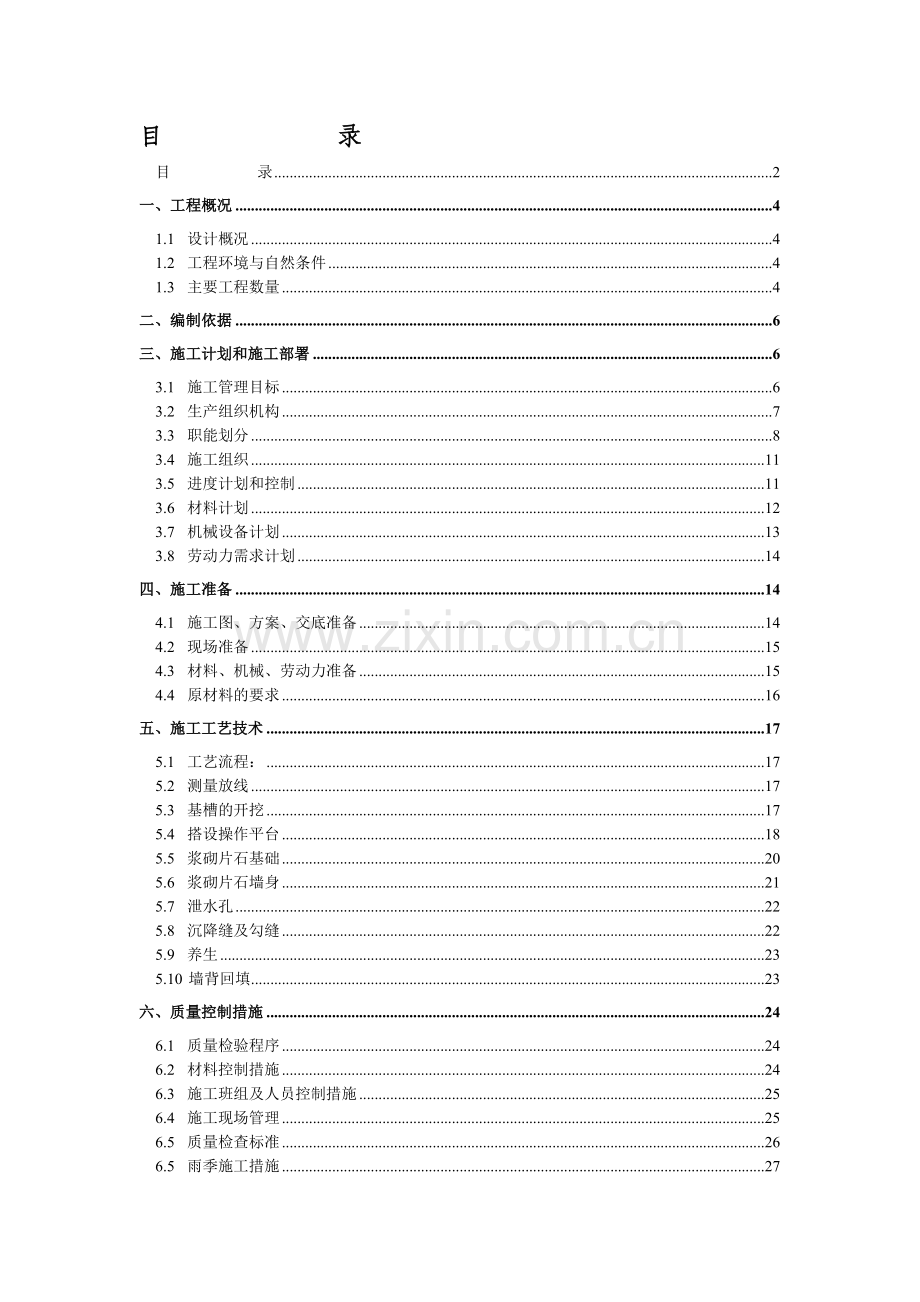

昆明经开区信息产业基地西南片区支路网工程浆砌挡墙施工方案编制： 审核： 审批： 云南建工集团有限公司经开区项目部年 月 日目 录目 录2一、工程概况41.1 设计概况41.2 工程环境与自然条件41.3 主要工程数量4二、编制依据6三、施工计划和施工部署63.1 施工管理目标63.2 生产组织机构73.3 职能划分83.4 施工组织113.5 进度计划和控制113.6 材料计划123.7 机械设备计划133.8 劳动力需求计划14四、施工准备144.1 施工图、方案、交底准备144.2 现场准备154.3 材料、机械、劳动力准备154.4 原材料的要求16五、施工工艺技术175.1 工艺流程：175.2 测量放线175.3 基槽的开挖175.4 搭设操作平台185.5 浆砌片石基础205.6 浆砌片石墙身215.7 泄水孔225.8 沉降缝及勾缝225.9 养生235.10 墙背回填23六、质量控制措施246.1 质量检验程序246.2 材料控制措施246.3 施工班组及人员控制措施256.4 施工现场管理256.5 质量检查标准266.5 雨季施工措施27七、安全文明保证措施277.1 人身安全277.2 设备安全287.3 材料安全287.4 环境安全287.5 操作平台安全保证措施297.8 坡体变化监测307.9 文明施工30八、环境保证措施31九、应急预案319.1 应急准备319.2 应急响应33一、工程概况1.1 设计概况经开区支路网工程涉及挡墙的道路为20、21、22、23、25、27、28号共七条道路。挡墙均采用M7.5浆砌片、块石砌筑，M10砂浆勾缝，石料抗压强度不小于30MPa。挡墙设置10cmPVC管泄水孔，每排泄水孔横向和竖向间距均为2m，交错布置，最底一排泄水孔距地面0.5m，泄水孔的进水口设置粗砾石反滤层。挡墙每15m设置一道沉降缝，缝宽2cm，采用沥青麻絮填塞，缝内沿墙内、外、顶三边填塞深度不小于15cm。挡墙形式分为三类：仰斜式、俯斜式、重力式。挡墙高度1.5m9m不等，砌筑方量共计24829.055m3，挡墙具体参数详见施工设计图纸。1.2 工程环境与自然条件支路网周边的3、24、26号路路基施工已经完成与已建好的1、2号路相接，周边道路均畅通。弃土场位于经开区黄土坡，距离支路网工程约为7公里，施工用电用水可从周边房建单位搭接，施工区域内暂无供水管、燃气管、电缆等地下管线，施工环境成熟。1.3 主要工程数量主要工程数量表道路桩号长度（m）墙高（m）数量（m3）挡墙形式20号左侧K0+014.009K0+05035.9913105.814仰斜式左侧K0+070K0+086.03416.034347.14仰斜式右侧K0+014.009K0+125.269111.2656.41222.636仰斜式21号左侧K0+620K0+669491.823.81230.6仰斜式左侧K1+132K1+412.806280.8064.564.992817仰斜式22号左侧K0+027.722K0+067.74840.0267.99.31125.771俯斜式左侧K0+084.14K0+131.62747.4875.27.2766.977俯斜式左侧K0+146.562K0+22073.43824.5330.691俯斜式右侧K0+027.722K0+079.4551.728276.557仰斜式右侧K0+085.998K0+242.886156.8882232.194仰斜式右侧K0+268.665K0+372.228103.5632153.288仰斜式右侧K0+411.07K0+43523.9356295.574俯斜式右侧K0+448.674K0+52071.32647886.354俯斜式25号右侧K0+029.114K0+090.30224.1883.524.95471.4仰斜式27号左侧K0+644.198K0+843.144198.946493845.967俯斜式右侧K0+025K0+143.748118.74861346.602仰斜式28号右侧K0+555K0+590.36835.3681.2841.376772.7俯斜式右侧K0+608.368K0+62819.6321.1841.236俯斜式右侧K0+669K0+788.633119.6331.4364.22俯斜式23号右侧K0+020.795K0+434.658413.8632.71297仰斜式左侧K0+690K0+855165378804.79重力式左侧K0+923K0+933106.5重力式左侧K0+947K1+0501032.55.5重力式右侧K0+530K0+6461163.56.5重力式右侧K0+659K0+84518648重力式右侧K0+960K1+0509035重力式二、编制依据1、昆明经开区信息产业基地西南片区支次路网工程施工图2、昆明经开区信息产业基地西南片区支次路网工程施工组织设计3、昆明经开区信息产业基地西南片区支次路网工程施工合同4、昆明经开区信息产业基地西南片区支次路网工程地勘报告5、建设工程质量管理条例6、建设工程施工现场管理规定7、工程测量规范（GB50026-2007）8、城镇道路工程施工与质量验收规范（CJJ1-2008）9、施工现场临时用电安全技术规范（JGJ46-2005）10、建筑机械使用安全技术规程(JGJ33-2012)11、建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）12、建筑施工安全检查标准(JGJ59-2001)三、施工计划和施工部署3.1 施工管理目标1、施工质量目标：质量检验批一次性验收合格率达100%；2、施工工期目标：施工工期目标：第一施工区间：20号路挡墙计划工期30天（2012.9.102012.10.10）；21号路挡墙计划工期45天（2012.10.162012.11.29）；22号路挡墙计划工期86天（2012.9.52012.11.30）；23号路K0+020.795K0+434.658段挡墙计划工期30天（2012.9.12012.10.1）。第二施工区间：23号路K0+510.044K1+119.187段挡墙计划工期120天（2013.4.162013.8.13）；25号路挡墙计划工期15天（2013.3.122013.3.26）；27号路挡墙计划工期70天（2013.4.72013.6.17）；28号路挡墙计划工期20天（2013.4.292013.5.19）。3、施工安全目标：杜绝一切轻伤、重伤、死亡安全事故；4、环境、文明施工目标：零污染，零投诉，创建安全文明工地。3.2 生产组织机构项目经理：邓志宽技术负责：赵永柱生产负责：杨中才核算员骆燕资料员李龙试验员李睿楠材料员刘瑞君安全员杨青质检员陈林海施工工长钱永明罗邵永班组万国聪班组蒋兆龙班组蒋兆龙班组负责23号路；罗邵永班组负责21、25号路、万国聪班组负责20、22、27、28号路。3.3 职能划分1、项目经理负责工程的组织指挥和施工技术标准的贯彻实施，负责施工所需的各种资源配置，直接对业主负责，是受公司全权委托的项目责任人。2、生产负责全面组织工程的现场施工活动，负责工程总体部署，总体计划的管理，协调各部门关系，合理组织生产。负责协助项目经理从事施工队伍管理、物资管理、资源配置，主抓施工现场生产、质量、安全，落实施工组织设计、施工方案的实施，项目经理离开时代行项目经理职责。3、技术负责负责工程施工技术管理，全面质量管理、技术攻关。组织编制施工组织设计，工程创优规划，确定施工方案和施工工艺，检查督促施工方案和工艺的实施。4、施工工长负责工程施工过程控制，负责工程施工文件和资料的管理。负责各作业队、班组作技术要求质量标准交底，并在施工中认真检查落实情况，对违反规程的班组和个人有权纠正和制止。对施工项目测量轴线定位，水准点及高程控制及时进行复核。根据项目施工组织设计和施工技术措施，负责工程施工组织和协调工作。5、质量检查员贯彻执行国家、企业和监理发布的各项技术规范、规程、质量管理措施和质量奖罚条例。负责施工项目工程质量的定期检查和验收。对违反施工程序和规范的行为坚决制止，必要时下达停工令并及时报告主管领导处理。负责隐蔽工程的检查验收并向监理工程师报验。检查进场原材料、成品、半成品的质量情况，对不合格品提出处理意见。6、安全生产管理员（1）贯彻执行安全生产的方针政策和法规，宣传贯彻项目各项安全生产规章制度，并监督检查执行情况。（2）组织项目安全生产活动，宣传安全生产法规，提高全体施工生产人员的安全生产意识。（3）安全生产和文明施工检查中，遇有发现重大事故隐患或违章指挥、违章作业时，有权制止违章行为，停止施工作业，或勒令违章人员撤出施工区域。遇有重大险情时，有权指挥危险区域内的人员撤离现场，并及时向上级报告。（4）有权对进入施工现场的单位或个人进行监督检查，发现不符合安全管理规定的应立即予以纠正。（5）参加施工方案的编制，对其中的安全技术措施签属意见，由编制人负责修改，并对安全技术措施的执行情况监督检查。（6）参加生产例会，掌握施工生产信息，预防、预测事故发生的可能性，提出防范建议。（7）审核鉴定专控劳动保护用品，并监督使用情况。（8）参加伤亡事故的调查，进行事故统计、分析，按规定及时上报，对伤亡事故和未遂事故的责任者提出处理意见。7、材料员负责按工程材料计划单，供应工程材料的领用、发放、进库及变更代用手续，并组织好材料的进退场，确保工程（产品）施工的需要。负责对材料的管理，确保不合格材料不进场（或做好标识），不使用，定置存放。负责不发生材料的变质、被窃、错发等现象，协助搞好文明现场，对工程材料的现场管理负直接责任。8、试验员对本工程所用成品、半成品按规定频率取样检测，协助材料人员做好材料的验收、保管，准确掌握各种原材料的数量和质量情况。及时进行抽样检测，分析工程质量，及时建立内业资料台帐，完善试验数据和试验资料。9、资料员负责收集整理施工过程中的技术文件、会议记录等，根据施工进度及时做好质检资料的编制和报审。10、核算员负责工程量的统计报表工作。工程量复核与增减台帐管理，并做好阶段性的计量、结算工作，做好成本分析计算。11、施工班组（1）根据项目部下达的生产任务，合理组织人员、设备，确保施工进度。（2） 搞好施工现场管理，优化施工方案，组织各工种的协调配合，加强工序间的衔接。遇到施工难度大、工期紧的工程任务，要及时研究对策，采取有效措施，必要时组织人员加班加点进行突击，保证工程任务的顺利完成，但必须是在保证质量的前提下。（3）及时提供工程统计资料等工程信息，找出影响工程进度的薄弱环节和制约因素，使项目部能够对工程进度的变化迅速做出调整。（4） 认真贯彻安全生产理念，坚持“安全第一，预防为主，教育开路”的方针，坚决杜绝安全生产事故。加强施工现场管理，做到文明施工，做到不扰民，零投诉，确保完成项目施工管理目标。3.4 施工组织现场以3号路为界，分为两个施工区间，以北为第一施工区间，施工条件较成熟；以南为第二施工区间，由于大冲村尚未拆迁第二施工区间施工条件尚未成熟。施工用电用水可从周边房建单位搭接，第一施工区间施工区域内暂无供水管、燃气管、电缆等地下管线，施工环境较成熟。蒋兆龙班组负责23号路；罗邵永班组负责21、25号路、万国聪班组负责20、22、27、28号路。施工时严禁长距离开挖使基坑长时间暴露，挡墙砌筑高度2m时必须搭设脚手架操作平台。3.5 进度计划和控制1、工期计划第一施工区间：20号路挡墙计划工期30天（2012.9.102012.10.10）；21号路挡墙计划工期45天（2012.10.162012.11.29）；22号路挡墙计划工期86天（2012.9.52012.11.30）；23号路K0+020.795K0+434.658段挡墙计划工期30天（2012.9.12012.10.1）。第二施工区间：23号路K0+510.044K1+119.187段挡墙计划工期120天（2013.4.162013.8.13）；25号路挡墙计划工期15天（2013.3.122013.3.26）；27号路挡墙计划工期70天（2013.4.72013.6.17）；28号路挡墙计划工期20天（2013.4.292013.5.19）。根据施工组织和工艺流程，挡墙基坑的开挖应配合好石块砌筑并与其交叉进行流水施工，严禁长距离开挖使基坑长时间暴露。2、工期控制 为满足工期需要，班组必须严格按计划要求配备各施工队劳动力、机械、材料，严格按计划时间及时完成施工任务。做好每道工序的衔接，按计划合理组织平行流水施工，如出现上道工序延误超期，要及时在下道工序增加投入，挽回损失的工期，绝不能连续延误和累积延误，确保第三工序准时交接。3.6 材料计划主要材料需求计划表序号材料名称单位数量备注1片块石m3297952水泥T24833机制砂m386904水T27325碎石m3765610PVC管m9203.7 机械设备计划机械设备（仪器）需求计划表序号机械设备名称规格（型号）数量制作年份1挖掘机卡特22022000、20062挖掘机大宇330120013装载机厦工503200320074自卸汽车东风牌8t8200420105洒水车东风牌120056砂浆拌合机520117全站仪徕卡TC402120078水准仪AL332-1 DSC232320109钢卷尺50m3201110钢卷尺5m10201111蛙跳式打夯机92007201012手扶小推车10201113钎探仪120063.8 劳动力需求计划劳动力需求计划表序号类 型单位数量1砌筑工匠人302普工人603架子工人6合计人96四、施工准备4.1 施工图、方案、交底准备组织项目部管理人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，核对图纸数据，准确掌握各项技术参数。阅读和学习质量标准和验收规范，了解工艺流程和施工方法。组织项目管理人员学习招投标文件、施工合同、工程量清单等，明确施工成本目标。完善交底工作，由项目总工对项目管理人员进行专项方案的交底，明确施工管理目标，确保施工方案准确到位执行。项目管理人员对施工队组、工人进行详细的各项工作交底，特别是施工工艺、质量标准、安全技术措施交底按照管理系统逐级进行。教育工人树立明确的质量、安全和文明施工意识，遵守有关施工和安全文明施工的有关制度法规。配齐各种施工仪器、试验设备并提前调试、校验，检测合格。4.2 现场准备零星材料堆放设在K0+480右侧道路边线以外，约占地约1060m2。水泥堆放场地必须浇筑砼硬化地坪，并垫枕木，搭设雨棚。单独建一间临时宿舍，专人值守。挡土墙施工前，我部安排人员对施工现场进行“三通一平”工作，即通水、通电、通路，平整场地，做好空中电线、地下电缆、水管等障碍物的调查工作，如与挡土墙发生冲突，及时找相关单位协助解决。施工前先由技术人员和施工人员全面检查各项施工准备工作主要包括施工机具，施工需要的材料等，逐级进行技术和安全交底，使各项安全、技术措施在思想上、组织上、操作上得到落实。挡墙顶坡面上松散的土石、孤石必须在施工前清除。4.3 材料、机械、劳动力准备该工程所需材料水泥由项目部负责统一采购，发放给施工班组。碎石、毛石、砂子、PVC管由施工班组自行采购，项目部试验员、监理工程师负责抽检、验收。水泥、碎石、毛石、砂子、PVC管提前与供货商签订供需合同，按进度计划及时供应。材料到场后由项目材料员、试验员、施工工长，监理工程师一同现场验收。每个施工段面必须配置小型拌合机、水泵、铁板、磅秤等基本机械设施。手推车、铁锹、锄头、大铲、瓦刀手锤、手凿、水平尺、勾缝条、扁担、坡度门架等由劳务合作队按施工要求自备。施工现场周边运输道路畅通，施工运输通道已经成熟，班组按机械设备需求计划配齐各种施工机械。各施工队伍按劳动力需求计划组织人员进场到位，配合项目部做好三级教育工作，并组织学习技术交底，落实施工管理目标。4.4 原材料的要求1、水泥：采用R32.5普通硅酸盐水泥，水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。其质量必须符合国家现行标准硅酸盐水泥、普通硅酸盐水泥（GB175）等的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。2、砂子：宜采用中砂，并应过筛，砂的质量要求，其密度应大于2.5g/ m3 ，其松散体积密度应大于1400kg/ m3，其空隙率应小于45%；用肉眼观察，不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物，砂的含泥量不应超过5。3、毛石：毛石进场前应检查其强度等级（Mu30）、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外，根据工程需要，还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实，无风化剥落和裂纹；石材表面的泥垢、水锈等杂质，砌筑前应清除干净。毛石应成块状，其厚度不宜小于20cm，宽度及长度均不小于其厚度。4、10cmPVC管：采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂质，应不透光。管材端面应切割平整并与轴线垂直。五、施工工艺技术5.1 工艺流程：测量放线基坑开挖报检复核砌筑基础基坑回填安设沥青麻絮沉降缝选修面石拌砂浆砌筑墙身填筑反滤层回填土清理勾缝竣工交验5.2 测量放线1、根据施工设计图纸，准确计算挡土墙的轴线位置，然后上报测量监理工程师认可。2、按测量监理工程师认可后的轴线资料进行轴线放样，并测定出边线，同时需引桩便于校核，并上报监理工程师。3、根据已放出的挡土墙轴线，准确测定出挡土墙边线和原地面标高，确定下挖深度，经核查无误后上报监理工程师认可后方可开挖基槽。5.3 基槽的开挖1、根据现场施工设备和施工环境，基槽的开挖采用机械开挖，人工配合修整的方法。由于本工程基槽开挖深度均小于3m，开挖时采用1:0.33的放坡开挖。2、挖出的土不能任意堆放，以免妨碍开挖基槽及其他作业。3、基槽开挖应避免超挖，机械开挖至底面高于设计高程15cm左右，采用人工开挖找平、夯实，以保证夯实后满足设计要求。4、挖成的基槽，先进行地基承载力检测，当地基承载力达不到设计要求时，需及时上报监理、业主以及设计单位，经监理、业主以及设计单位允许后方可进行地基处理。挖成的基槽，凡有扰动和毁坏的地方追加开挖深度，并按工程师批准的材料回填到设计标高，分层夯实。5、基槽底标高、几何尺寸、地基承载力、基坑密实度等都符合要求后报监理工程师检验，并且得到监理工程师的认可后方可进行下道工序的施工。5.4 搭设操作平台1、挡墙砌筑及勾缝高度2m时，必须搭设操作平台。严禁使用简易跳板。2、操作平台采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地杆均采用48mm3.5mm的钢管，其质量符合现行国家标准碳素结构钢（GB/T700中）Q235-A级钢的规定（Q235钢抗拉、抗压、抗弯强度设计值 =205N/mm2，弹性模量E=2.06105N/mm2）。连接扣件采用标准扣件。3、脚手架根据挡墙砌筑高度搭设，其立杆横距 =1.5m，立杆纵距 =1.5m，横杆步距 =1.6m，搭设长度为6m，高度不超过8m。立杆底端必须设纵向和横向扫地杆，距离地面20cm，并与立杆连接牢固,为防止滑动，在砌筑需要搭设脚手架挡墙时，临时预埋锚管（48mm3.5mm）深1.5m与纵横杆扣接。挡墙施工自下而上施工，因此脚手架施工顺序也由下而上搭设。施工完成一个工作面时，拆除平台并在下一工作面搭设。4、脚手架连墙杆采用48mm3.5mm的钢管，按照1步2跨（1h2L）进行设置，固定点拉杆深度不低于1.5m，角度与立杆成直角。挡墙施工自下往上，脚手架连墙杆跟随设置，连墙杆连接采用扣件连接。5、为增加平台稳定性，必须在平台立面外侧两端布置（纵向）剪刀撑进行加固。剪刀撑由底到顶连续布设。同时在每级马道上沿脚手架纵向，每两跨设置水平内拉连墙杆防止脚手架整体向外倾翻和下滑。6、脚手板为5cm厚木脚手板，其自重标准值为0.35kN/m2。脚手板在操作区域内必须满铺，两端各设置直径不小于4mm的镀锌钢丝箍两道，并用两根钢管压住，用铁丝绑扎稳固，脚手板伸出钢管为20cm。脚手架外侧设防护栏杆一道和挡脚板一道，栏杆上杆高1.2m，挡脚板高不应小于180mm。栏杆上必须挂安全网，并用铁丝扎牢。铺设的脚手板边缘与坡面的间隙30mm，铺设的脚手板边缘与挡脚板的间隙100mm。当脚手板侧边不贴近立杆时，应予以固定。7、挡墙施工前，应在作业区设置安全网和搭设临时防护棚，防止上部松石及砂土坠落，保证施工设备及人员安全。8、杆件连接构造的规定脚手架左右相邻立杆和上下相邻平杆的对接接头应相互错开设置在不同的构架框格内。相邻立杆接头宜布置在不同步距内，距相邻平杆的距离应1/3步距。上下相邻平杆接头宜布置在不同纵距内，距相邻立杆的距离应1/3步距。扣件式钢管脚手架杆件的搭接接头长度应1.0m,搭接部分的结扎不应少于3道，且结扎点间距0.6m。杆件端部伸出结扎点的长度0.1m。单立杆：当采用单杆连接时，单立杆必须直接对接，并在对立杆上加旋转扣二道。9、扣件式钢管脚手架杆配件的一般规定：钢管端部切口应平整，杆件无明显变形、裂纹和严重锈蚀形象。扣件应与杆件管径相匹配，其性能应符合国家相关的标准规定。严禁使用加工不合格、锈蚀和有裂纹的扣件。脚手架杆配件应能满足安全要求，并与脚手架主体结构架杆连接可靠。5.5 浆砌片石基础砌筑前，首先将片石中的风化石，杂质等清理干净，砂浆拌合采用搅拌机拌合。搅拌砂浆时严格按照配合比（水泥1：机制砂6.5：水1.13）（水泥50kg：机制砂325kg:水56.5kg）控制水泥、砂、水的需用量，现场采用磅秤计量。砌筑前，再次复核各部尺寸，另外测量组将基础顶标高控制桩打在基坑四周，以便砌筑基础时拉线控制基础顶标高。砌筑基础根据厚度的不同分两层或三层砌筑，每层砌筑的厚度3035cm，但分层不找平，使基础上下交错连成一体。保证基础最小埋深1m。砌筑时应层层座浆，座浆厚度35cm，选择较大较整齐的石块大面朝下，放稳放平，并用砖刀和捣浆棒一起将缝密实，不出现空洞和砂浆不饱满现象。每个段落施工基础时，按图纸的要求1020m将沉降缝位置确定且固定好（本工程确定为15m），当砌筑到此时，用沥青麻絮将此隔开。基础砌筑完毕后，采用合格的素土回填基坑四周，夯实采用震动打夯机，用灌砂法作密实度试验，密实度必须达到设计要求。5.6 浆砌片石墙身基础砌筑完毕后，必须与设计图纸核对，检查几何尺寸与基础顶设计标高是否有偏差，经自检确认符合要求后报监理工程师签证认可后开始墙身砌筑。砂浆拌合采用搅拌机拌合。搅拌砂浆时严格按照配合比（水泥1：机制砂6.5：水1.13）（水泥50kg：机制砂325kg:水56.5kg）控制水泥、砂、水的需用量，现场采用磅秤计量。砌筑前，先将基础表面清理、冲洗干净。为保证墙身位置及断面尺寸的准确，当底面尺寸放好样后，用木板制成墙身断面挂线样板，将挂线样板固定在沉降缝位置，在墙端转角点挂线控制墙身的砌筑。在施工过程中，经常检查挂线样板位置、基础沉降缝与墙身沉降缝位置是否一致、墙身平面位置及外侧坡度，随时纠正不合要求之处。砌筑时应层层座浆，座浆厚度35cm，采用一丁一顺砌法。墙身分层砌筑且墙体较长时分段砌筑，分段位置设在沉降缝，两相邻工作段的砌筑高差不超过1.2m，每日砌筑高度控制在1.2m。各砌层都先砌外圈定位行列，然后砌里层，外圈与里层砌块要交错连成一体，并借助砖刀和捣浆棒将各部位捣固密实，不出现空洞和砂浆不饱满现象。工作段墙身最高处达到9米，在砌筑时，必须搭设安全可靠的双排脚手架，使砌筑时减轻工作负担和保证砌筑安全，在砌筑时，禁止在已砌好的墙体上抛掷、滚动、翻转和敲击石块，避免振动给下层作业带来不安全因素，另外，墙身砌筑到2m左右高度时，在高填方段，应在墙身内侧回填土，以降低作业的垂直高度，保证作业安全。5.7 泄水孔墙身在高出地面部分分层设置10cmPVC管泄水孔，每排泄水孔横向和竖向间距均为2m，交错布置，最底一排泄水孔距地面0.5m，泄水孔的进水口设置粗砾石反滤层。PVC管伸出墙背5cm，其进水口端部15cm用土工滤布包裹，保证排水顺畅不得阻塞。5.8 沉降缝及勾缝根据地形及地质变化情况设置沉降缝，间距为15m；缝宽2cm，沉降缝内沿内、外、顶三边用沥青麻絮填塞，深度为15cm。施工时先将遗留在原缝内的水泥砂浆或小石块等清理干净。勾缝采用凸缝，勾缝砂浆宜用过筛砂，勾缝砂浆强度为M10，勾缝应嵌入砌缝内20mm，缝槽深度不足时应凿够深度后再勾缝。勾缝前须对墙面进行修整，再将墙面洒水湿润，勾缝的顺序是从上倒下，先勾水平缝后勾竖直缝。勾缝后应用扫帚用力清除余灰，做好成品保护工作，避免砌体碰撞、振动、承重。成活的灰缝水平缝与竖直缝应深浅一致、交圈对口、密实光滑、搭接处平整，阳角方正，阴角处不能上下直通，不能有丢缝、瞎缝现象。灰缝应整齐、拐弯圆滑、宽度一致、不出毛刺，不得空鼓、脱落。5.9 养生墙体养生应在砂浆初凝后，洒水或覆盖养生714天，养护期间应避免碰撞、振动或承重。5.10 墙背回填回填采用砂砾石分层回填，严禁使用含有淤泥、淤泥质土、腐质土及有机物的土方填料。墙体强度达到75%设计强度后，方可进行墙背回填。根据回填部位，选用适当的机具进行分层回填、夯（压）实，保证压实度达到95%以上。靠近墙背50cm范围内：采用冲击式打夯机分层回填，每层松铺厚度不超过15cm。墙背50cm范围以外：采用18T压路机分层压实，辅以冲击夯夯实边角部位，每层松铺厚度不超过30cm。施工、测量、质检、实验室人员应严格控制层厚，并在墙背划出回填区域，严格按规范要求进行操作。六、质量控制措施建立、健全质量保证体系，由项目总工程师牵头与施工、材料、试验人员及工班共同组成质量控制小组，实行全员全过程质量控制。实行内部监理否决权，坚决实行质量“三检”制度，严格控制每一道工序施工质量。6.1 质量检验程序班组返工班组返工班组自检项目质量管理人员检查 合格 不合格监理工程师验收 合格不合格下道工序施工 合格6.2 材料控制措施1、该工程中使用的水泥、砂、PVC管等必须将采购供应的材料生产或供应产品的厂家的企业概况、产品质量合格证书以及反映厂家实力的证明材料等报给监理工程师审批，待批准后才能采购。2、在使用前，对进场材料、产品的规格型号、技术性能、外观等进行详细而全面的检验。现场抽样送具有检测资质的检测机构检测，出具质量检验合格证书，报监理工程师审批。6.3 施工班组及人员控制措施1、项目管理人员要严格按专项方案及施工规范要求组织现场施工。施工员是现场质量第一负责人，要及时纠正施工方法，消除质量隐患。质检员要对成品和半成品及时检查验收，发现质量问题及时指出整改。试验员对材料质量和施工成品出具真实可靠的实验数据，以便及时发现质量问题。材料员对进场材料严格把关，不合格材料严禁进场。 2、各工序施工都必须严格遵循相应技术规范的规定，如实做好施工记录。施工班组要严格控制、检查并承担责任。 3、现场施工员要严格执行层层交底制度，对现场施工工人做详细的交底，保证做到不乱干，不蛮干，严格按交底内容施工，确保施工质量。施工操作人员是工程质量的直接责任者。4、施工操作中，要坚持自检、互检、交接检制度，要牢固村立“上道工序为下道工序服务”的思想，坚持做到不合格工序不交工。操作过程中，要坚持工前有技术交底，工中有检查，工后有验收的操作管理方法，做到施工操作程序化、标准化、规范化。6.4 施工现场管理施工现场管理严格按施工组织设计及施工计划进行。各道工序采取必要的检测手段，对施工过程全面控制，随时收集施工中的有关数据，与计划目标及施工标准对照分析。一旦出现不合格，即使找出原因，采取修正措施并进行检查。根据结果分析原因，拟定调整措施，对施工全过程实施调控，使整个施工过程处于受控状态，保证按照原定计划目标方案的可行性。施工现场分工细致，职责明确，权责相符。施工现场按规范化施工要求进行布局，相关临时设施、卫生环保条件满足要求。另外，根据季节施工要求，依照有关规定、规范要求制定相关技术措施。施工过程中质量保证体系确保运转良好。施工技术交底做到施工方法准确、全面、针对性强，并与现场情况相符，能够全方位指导现场施工。6.5 质量检查标准按城镇道路工程施工与质量验收规范(CJJ1-2008)挡土墙的标准进行检验和评定。挡土墙应牢固，外形美观，勾缝密实、均匀，泄水孔通畅。砌筑挡土墙允许偏差应符合表15.6.3的规定。表15.6.3砌筑挡土墙允许偏差项目允许偏差、规定值检验频率检验方法料石块石、片石预制块（砖）范围点数断面尺寸（mm）0+10不小于设计规定20m2用钢尺量，上下各1点基底高程（mm）土方202020202用水准仪测量石方100100100100顶面高程（mm）101520102轴线偏位（mm）101515102用经纬仪测量墙面垂直度0.5%H且20mm0.5%H且30mm0.5%H且30mm0.5%H且20mm2用垂线检测平整度（mm）5303052用2m直尺和塞尺量水平缝平直度（mm）10102用20m线和钢尺量墙面坡度不陡于设计规定1用坡度板检验 注：表中H为构筑物全高。6.5 雨季施工措施1、关心天气预报，以做到防范于未然。2、在坡顶及坡顶外侧5m处分别开挖截水沟，开挖断面尺寸100cm60cm，以便截住坡面水，使雨水排出路基以外。3、为防止雨水从截水沟内部渗入坡体，截水沟开挖形成后须采用M10号水泥砂浆对截水沟内侧及底部进行抹面，厚度为5cm。4、备足防水塑料布，当暴雨来临时，采用工程防水塑料布对坡面进行整体覆盖，防止雨水直接冲刷坡面。5、暴雨、大风前后要检查工地的临时设施、机电设备、临时线路等，发现倾斜、变形、下沉、漏电等现象，应及时修理加固，有严重危险的立即排除。6、配备足够的潜水泵，能及时地将雨水外排。7、雨期施工应防止雨水冲刷墙体、下班收工时应覆盖砌体上表面，每天砌筑高度不宜超过1.2m。8、在黄色暴雨警告的天气下禁止户外施工。七、安全文明保证措施7.1 人身安全对作业班组进行经常性的安全教育，对新进场人员进行入场教育，以提高全体施工人员的安全意识。必须正确配带安全帽上班，高空及高边作业时必须背安全带、系安全绳并在有可靠的安全防护条件下作业，湿滑地带严禁穿胶底鞋。施工区域内做好周围的警戒工作，保证过往行人及车辆等的安全。7.2 设备安全施工机械要派专人指挥进行施工。施工前施工员、安全员要认真进行安全交底。指挥人员要经过培训，并持证上岗，不违章指挥，不违章作业。严格监督，完善安全生产操作规程。高边及松软地带进行作业时，要防止设备倾覆。作业前应由专人对地表及该处地质进行查看，查看坡体有无滑移及坍塌迹象。作业过程中有专人进行坡体变化观察。7.3 材料安全材料运输中车载石块要码放整齐、牢固，防止在运输中发生石块坠落伤人现象。各种材料必须要有进场合格证并经试验检测部门检定合格后才能进场，防止因材料的质量问题造成安全事故。7.4 环境安全制订安全技术措施，对施工现场随时进行安全检查，发现问题及时纠正，对违章、冒险作业予以制止，并有权停止其作业。施工现场做好交通安全工作，设专人指挥车辆、机械。交通繁忙的路口设立标志，并有专人指挥。夜间施工，路口附近设置警示灯或反光标志，专人管理灯光照明。对现场易燃、易爆物品必须分开存放，保持一定的安全距离。加强施工监控，防洪、防坍塌。7.5 操作平台安全保证措施1、高空坠落（1）操作面满铺脚手板，不允许出现“探头板”。（2）搭设脚手架时，必须配戴安全带。（3）操作平
