路灯安装施工方案.doc

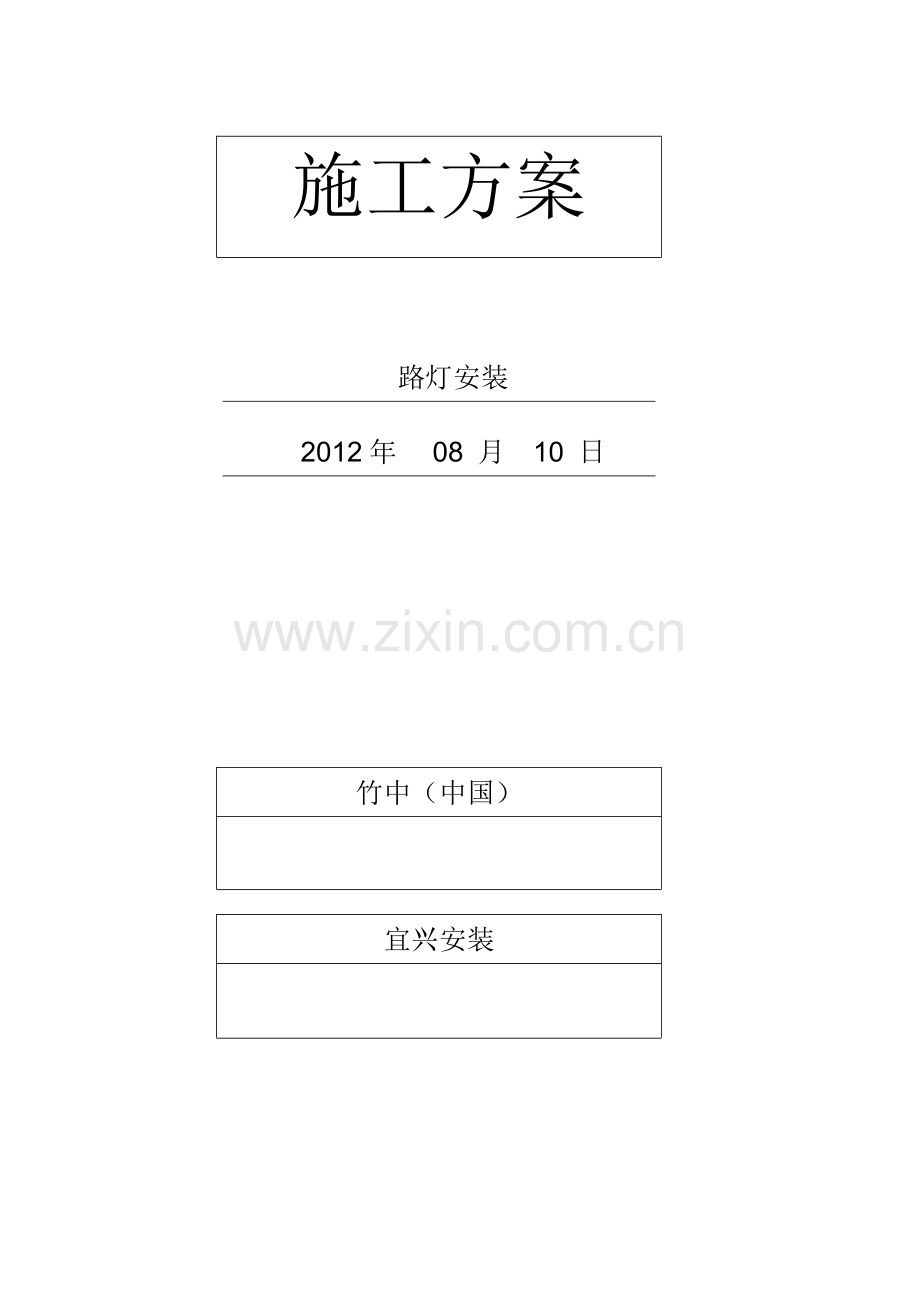

施工方案路灯安装2012年 08 月10 日竹中（中国）宜兴安装捷太格特（中国）技术中心建设工程路灯安装方案一、编制依据：1、捷太格特（中国）技术中心建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。2、信息产业电子第十一设计研究院设计的捷太格特（中国）技术中心建设工程施工图纸。3、城市道路照明设计规范 CJJ45-914、国家建筑法、质量管理条例、环境保护法等法规。5、宜兴市工业设备安装有限公司质量、环境、职业健康安全一体化管理手册、程序文件、作业指导书和施工工艺标准等企业标准。 6、建筑电气工程施工质量验收规范 GB50303-2002 7、电力建设安全工作规程 8、产品出厂安装说明书二、工程概况：工程名称：捷太格特（中国）技术中心建设工程工程地点：无锡市胡埭工业园区钱胡路与联合西路交叉口建设规模：本工程建筑面积33465平方米建设单位：捷太格特科技研发中心（无锡）有限公司设计单位：信息产业电子第十一设计研究院施工说明:本工程室外照明灯具主要采用庭院灯和路灯，电源引自守卫栋,路灯为太阳能+风能发电灯自带蓄电池的，庭院灯为太阳能发电灯自带蓄电池,无光能和风能的时，均从门卫室引来电源充电线。三、施工准备1、技术准备1.1 认真熟悉图纸，了解工程中室外照明的安装及设计要求。1.2 配合土建，做好各项预埋工作，保证其位置及尺寸正确无误。1.3 设备及器材到达施工现场后，应按下列要求进行检查：（1）技术文件应齐全。（2）型号、规格及外观质量应符合设计要求和规范的规定。（3）施工中的安全技术措施，应符合规范要求和国家现行的标准及产品技术文件规定。1.4 备齐施工用料及施工机具。1.5进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量证明文件及技术文件齐全，同时应符合规范要求，按照监理的要求及时进行施工前的报验，并作好检验记录。1.6 做好施工图的审查、会审工作，并应参加设计交底。1.7认真学习有关的施工及验收规范，掌握其技术标准，并按设计要求施工。1.8做好施工前的技术交底和记录。2、主要工具 施工主要机械设备和材料序号设备或材料名称规 格单位数量备 注1汽车吊台12挖掘机台13小型挖掘机台14水泵台15自卸车T815-2辆36电焊机BX-500台17气割设备氧气乙炔套28万用表台19手电钻台110板手套111锉刀套1四. 工艺流程 1、工序流程施工中采用以下流程：定灯位路基开挖埋管测量定位土方开挖基坑报检钢筋、预埋件安装模板安装浇注路灯基础基础回填安装灯杆敷设电缆绝缘测试路灯安装电气设备安装实验、调试 自检竣工验收2、施工方法2.1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。2.2与各管线所属专业联系，掌握管线的分布资料，通过开挖探槽了解地下管线详细分部情况，要求有序地开挖，并施作雨天临时排水沟，开挖时应有测量配合指导，切勿超挖、欠挖。2.3、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。2.4、测量定位根据监理工程师审批后的控制点进行现场加设控制点工作，采用全站仪按极坐标法测设基础的位置，用水准仪测出地面标高。基础定位后经复核无误，增设护桩指导施工。 2.5、基础土方开挖采用挖土机对基坑的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高，若出现超挖，不得使用弃土就地回填，应采用级配碎石或砂回填到设计值。路灯竣工待绿化带路沿石施工后、培土前安装路灯接线绿化带60CM深开挖路灯基础测量定位人工配合挖机开挖基础基坑报检绑扎钢筋、预埋铁件（用胶带包裹外露螺栓丝扣）浇混凝土并养生7d，达到75%强度立外模、加固拆模、穿线、基础回填提前安装灯泡吊装路灯杆2.6、基坑报检根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。2.7、钢筋、预埋件安装根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。 2.8、模板安装模板采用木模或组合钢模，几何尺寸不得小于设计值，加固须满足刚度、稳定性要求，确保浇注混凝土时模板不跑模、胀模。2.9、浇注路灯基础（1）砼浇注时应对称、分层进行，每层厚度控制在25-30cm，采用插入式振捣器施工。掌握混凝土的初凝时间，确保混凝土层面衔接质量，实现中间吊模的浇注时不翻浆而且能加高混凝土。 （2）在砼强度达到2.5MPa时才可拆模。洒水养生时应用细水均匀浇养，或采用聚酯薄膜保湿、保温养生7d。 2.10、基础回填待基础混凝土达到设计强度达75%以上时方可进行。确保不碰坏基础成品，力求对称、分层回填，采用冲击夯压实。2.11、清理基础预埋件丝扣胶带、安装灯杆使用吊车、特制的锁扣（防滑、牢固、能自松卸方便拆缷）、绳，控制吊点（杆高的1/3处），超过4级风不得安装。采用干硬性砂浆或薄钢板找平，用垂球法找正，立正后立即安装地脚螺丝。 （1）同一道路的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。 （2）基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿出并应超出基础平面3050mm。浇制钢筋混凝土基础前必须排除坑内积水。 （3）灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。 （4）灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定： 1）在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。 2）路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金饷构件应进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验（GB/T9700）、热喷涂金属件表面预处理通则（GB/T11373）、现行行业标准钢铁热浸铝工艺及质量检验（ZBJ36011）的有关规定。3）各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。4）紧固螺母完毕后应加防水帽。2.12、敷设电缆：应符合下列要求：（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、 正确、清晰；（2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好，绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物；（5）保护管的连接、防腐应符合规定。2.13、电缆敷设完毕后，绝缘摇表进行电缆绝缘试验。2.14、设备安装（路灯电源箱安装）（1）材料到场后经开箱检验，经总包同意后方可进行安装使用；（2）箱内资料应齐全。（3）配电柜（箱、盘）的漆层（镀层）应完整无损伤。固定电器的支架应刷漆。（4）机械闭锁、电气闭锁动作应准确、可靠。五、施工的质量控制要求和安全注意事项1、路灯施工的全过程应顺序作业，灯杆外观顺直、流线、平滑、垂直；2、灯泡朝向统一、角度一致；3、灯杆的防锈层不得破坏；4、电缆线接头牢固可靠、防水绝缘、不易暴露；5、灯杆间距注意内外弧长修正；6、吊装时注意交通行人、行车的安全；7、灯杆在吊装时，一定要系遛绳，控制起重物的姿态稳定；8、吊装时要设置警示标志。六、成品保护措施：要把安装过程和土建工程作为一个整体来对待，在安装过程中，地面铺设彩条布，重物和工具放在自制木板上，同时注意保护已经做好的成品。1、使用电焊、气焊时，对附近成品采取隔离措施，不得烧坏。2、电气具安装时，灯具进入现场码放整齐、稳固，并要注意防潮，搬运时轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。电气器具安装完毕后，不得再次进行喷漆，以保持电器器具的清洁。 3、电气配线时，不得损坏建筑的表面。紧固螺丝时不得用力过猛，以免瓷件破裂。线路敷设后不得再次喷涂刷油，以防污染导线。不得碰松以敷设的导线。 4、在已经做好的绿化带里施工时，要注意保护好草皮，尽量缩小施工范围，施工完毕后尽快将绿化恢复。
