元浩佳苑小区塑钢门窗专项施工方案.doc

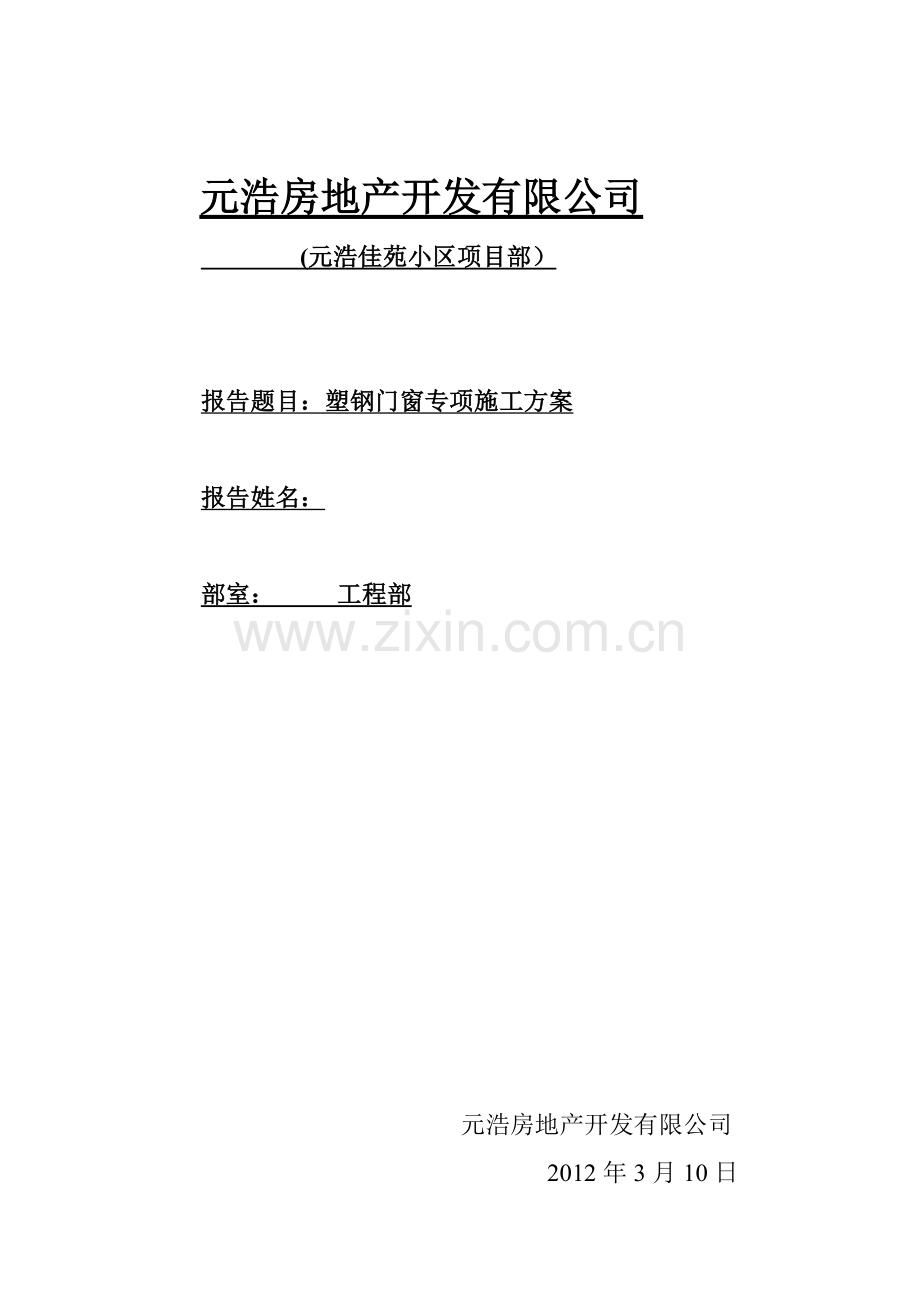

元浩房地产开发有限公司
(元浩佳苑小区项目部）

报告题目：塑钢门窗专项施工方案

报告姓名：

部室： 工程部

元浩房地产开发有限公司
2012年3月10日

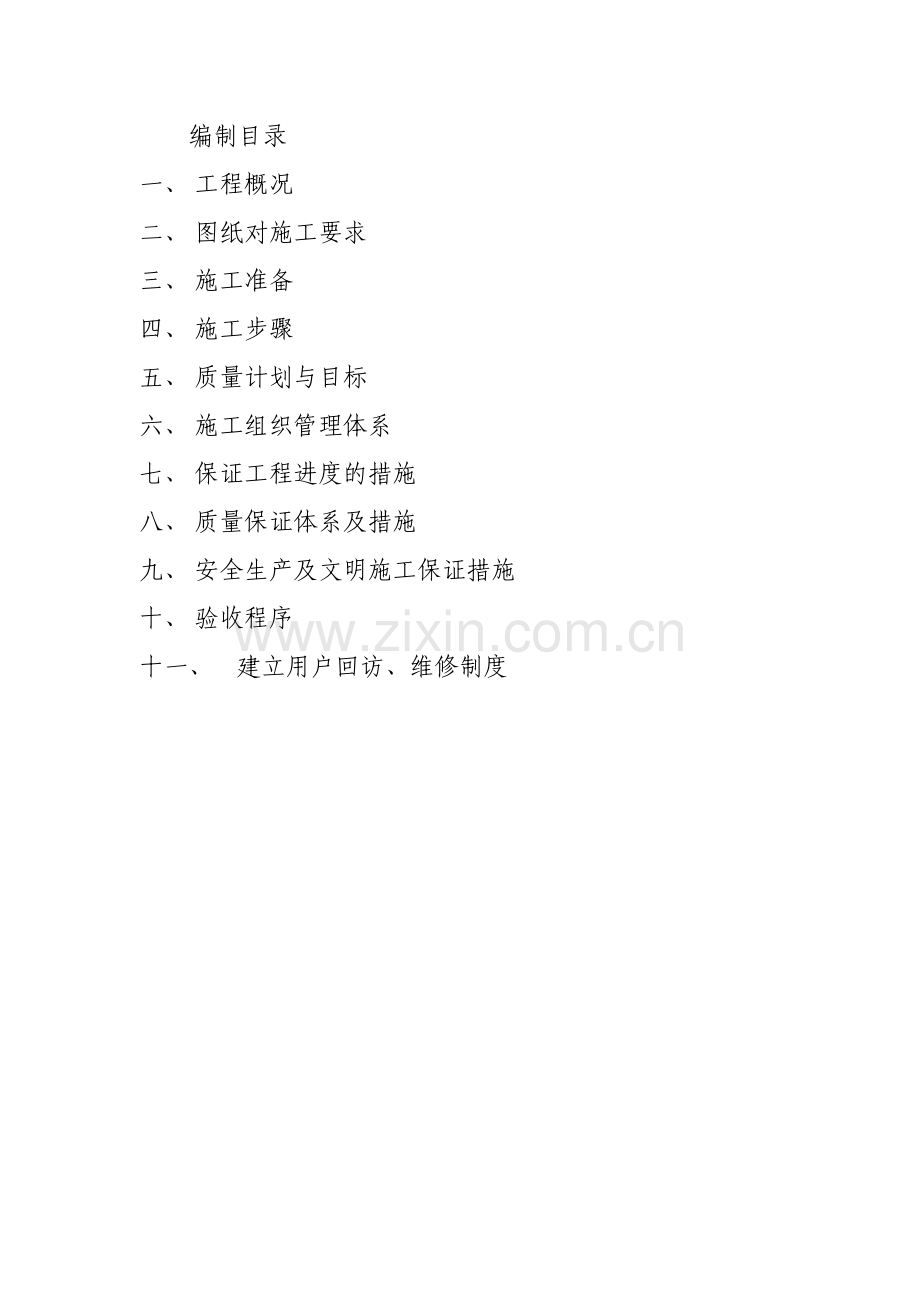

编制目录
一、 工程概况
二、 图纸对施工要求
三、 施工准备
四、 施工步骤
五、 质量计划与目标
六、 施工组织管理体系
七、 保证工程进度的措施
八、 质量保证体系及措施
九、 安全生产及文明施工保证措施
十、 验收程序
十一、 建立用户回访、维修制度

一、工程概况
该工程为元浩佳苑小区框架商业楼（1#、2#、3#、4#、幼儿园），建筑面积33432 m2；装混住宅楼（1#、2#、3#、4#、11#、12#、13#住宅，14#、15#公寓），建筑面积43876m2。
本工程建筑外门窗抗风压性能风级为4级，气密性能风级为4级，隔声级为4级。外窗采用塑钢中空玻璃，规格为6+9A+6，所有大于等于1.5m2的玻璃扇、落地玻璃、距地小于500的玻璃应做安全玻璃（安全玻璃的厚度数值有专业厂家设计安装）。工程中外窗玻璃按〖2003〗2116号“建筑安全波咯管理规定”选用安全玻璃。门窗立面均表示洞口尺寸，施工时按现场实际尺寸进行调整，窗的选用严格按图纸总说明的节能设计要求进行选用。
二、图纸对施工的要求
（一）严格按国家施工规范施工
（二）严格按图纸节能设计要求施工,参照地区居住建筑节能设计一览表。
（三）严格按企业标准施工
三、施工准备
根据本工程的特点及工期要求，特做以下布置
（一） 施工资料准备
办理进场施工的一切手续，施工图经过会审，施工组织方案经过批准并交底
（二） 技术准备
工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计意图，结构特点及技术要求，保证施工顺利进行。
（三） 劳动力准备
各项施工人员计划落实，随时可以调动进场，并以经过必要的岗位技术、质量、安全、消防教育。
（四） 制作工艺
工艺流程
材料进场-现场检验-型材下料-安装衬钢-焊接型材-清理焊缝-安装辅件-检验
（五） 保证塑钢门窗制作的质量标准
1、型材入库的标准：长度允许偏差+1.0mm，断面尺寸允许偏差+0.5mm，主壁厚允许偏差+0.2mm，外观应色泽均匀，光滑无裂缝和无凸凹不平。
2、型材下料的标准：长度允许偏差+0.5mm，切口角度允许偏差 +15′，端口不应有加工变形，并应去处毛刺。
3、型材焊接的标准：平面度允许偏差≤0.5mm，对角线允许偏差≤0.5mm，焊接过程中型材表面不得有划擦伤。
4、辅件安装的标准：安装牢固、位置正确、开关灵活。
5、成平包装的标准：符合GB-6388-1986和GB191-2000标准。
（六）安装工艺
本工程采用镀锌铁件和钉弹连接安装法
工艺流程
装固定片-定安装点-框进窗口-调整定位-与墙体固定-填充性材料-洞口抹灰-清理砂浆-施打密封胶-安装门窗扇-装五金配件-清理表面排水孔-撕保护膜
（六） 保证门窗的安装质量
1、有关内容
安转外框、调整定位与墙体固定，施打发泡后框四周与水泥砂浆填嵌，清理门窗框架，安装玻璃及内扇，门窗框与墙体之间进行密封打胶，清理验收。
2、项目的有关规定
2.1、门窗框安装固定前由我公司技术人员对提供的产品尺寸复核，同时对预留墙洞口进行复核，用防水砂浆刮糙处理后进行安装。
2.2、门窗安装采用镀锌铁片连接固定，固定点间距：转角处150-200mm，框边处小于或等于500mm，在安装过程中队每一樘已安装好的门窗有专职质量员进行检验，保证门窗的水平度及垂直度符合要求，严禁用长脚膨胀螺栓穿透型材固定门窗框。
2.3、门窗框及底边应贴上保护膜，如发现脱落应及时补贴。
2.4、门窗洞口清理干净及干燥后，施打发泡剂，发泡剂应连续施打，一次成型，填充饱满，溢出门窗框的发泡剂应在结膜前塞入缝隙内，防止发泡剂外膜破损；门窗框表面若粘水泥砂浆时，应在硬化前用湿布擦干净，不得用硬质材料铲刮表面；门窗外侧应留5mm宽的打胶槽口，打密封胶前应先清理门窗框周围的灰尘，防止出现粘结不牢固的现象，浇水采用中性密封固酮胶，打密封胶时胶线一定保证呈直线型并且胶缝宽度均匀符合设计要求，保证不发生渗漏现象。
2.5、玻璃不得与玻璃槽直接接触，必须在玻璃下面垫衬垫块。
2.6、门窗表面不应有影响外观的质量缺陷。
2.7、密封条装配后应均匀、牢固、接口应粘接严密，无脱槽现象。
2.8、五金配件应安装牢固、位置正确、开关灵活。
2.9、门窗安装完后必须调试，保证开启灵活。
3.0、及时做好施工技术隐蔽资料。
3.1、防盗门由专业防盗门厂家制作，有产品合格证、性能检测报告、其规格、尺寸、性能、防腐处理符合设计规范要求。
3.2、防火门由专业防火门厂家制作，有产品合格证、性能检测报告、其规格、尺寸、性能符合设计规范要求。

四、施工步骤
1、工地进场准备
⑴ 根据工程的工作量，进场开工前必须有邻舍用地，建设用地在施工队进场前一个星期内完成，工地保卫人员先行进入工地。
⑵ 工地现场布置完毕后，各种施工机具，车辆必须进场。
⑶ 进场施工，上交施工人员名单落实管理责任制度。
2、施工前的准备
⑴ 熟悉图纸，清楚了解设计意图，质量要求及细部做法，如有不同意见和不理解的地方及时提出并要求解答，按施工场地堆放材料，组织机械设备的架设、安装、调试。
⑵ 遵守现场用水、用电的规范，严格执行现场安全管理制度。
⑶ 做好场容，环境卫生及安全消防工作，坚持文明施工，创建安全文明工地。
⑷ 进场前对工作人员做好技术交底。
五、质量计划及目标
为确保工程创造一流的工程质量，指定一下质量空竹目标：
（一） 工程总体目标
1、 严格按设计施工，满足国家施工规范，质量达到一次性验收合格；
2、 施工中达到“五无”，即无死亡、无重伤、无火灾、无中毒、无坍塌；
3、 按进度计划按时进场和完工；
4、 施工现场文明整洁，创建文明工地。
（二） 施工过程中质量控制目标：
序号
项目
门窗尺寸
允许偏差（mm）
1
门窗框两对角线长度差异
≤2000mm
≤3
＞2000mm
≤5
2
门窗框的垂直度
≤2000mm
≤2
＞2000mm
≤3
3
门窗框的水平度
≤2000mm
≤2
＞2000mm
≤3
4
门窗横框标高

≤5
5
门窗竖向偏离中心

≤5
6
双层门窗内框、挺（含拼樘料）中心距

≤4
六、施工组织管理体系
工程开工前，我公司根据工程的难易程度和大小进行详细的人员部署，确定最佳的施工班组，实行项目经理岗位制，由技术总监介绍工程的技术方案和要点后，由项目经理制定自己的施工方案（从工程开始到结束），然后进行完整的项目组阁，提交详细的施工组织计划，并且进行施工。
工程队挑选的原则：尽量选择完成相似项目的工程队，必要时进行人员重组和培训，达到施工的最佳配合。
七、保证工程进度的措施
为保证工程的顺利进行，在工程施工中，还必须加强如下几个方面的工作：
（一）严格执行施工组织计划，编制详细的进度计划，坚持“以计划指导生产”的原则，科学合理的安排生产，发现施工和计划有出处的地方，及时调整；
（二）在人员稳定的情况下，根据现场的实际情况，进行人员的适当调整，多开工作面，使劳动力充分发挥所长；
（三）做好后勤保障工作，充分发挥员工的生产潜能。
八、质量保证体系及措施
1、质量控制标准：进行科学有效的管理，从方案设计到材料购买，从部件组装到现场及现场质量控制，均得到可靠的保证。
2、技术方面：拥有培训精干的技术人员，确保各项技术参数无误，满足使用要求。
3、选材方面：技术部门对材料进行严格的检查后送检质检部门，各项指标合格后方可投入生产，出具产品合格证和质量保证书，如：密封胶、型材、钢衬、玻璃、五金等。
4、产品加工方面：
⑴ 严格按设计图纸加工；
⑵ 所有的材料和部件符合现行的规范标准；
⑶ 加工现场使用的量具、工具定期检查；
⑷ 构件的加工精度符合现行的规范精度要求；
⑸ 加工完毕后，按5%抽样检查，且每种不少于5见，一件不合格后加倍抽查，复检合格后方可使用。
5、半成品、成品的保护：所有材料必须用保护胶带保护表面，用纤维带包装整捆运送到现场，材料到场后，放在通风避雨的地方，各施工人员互相配合。
6、安装方面：
⑴ 负责人员介绍工程的重要性，使安装人员足够的重视；
⑵ 技术人员讲解相关的规范标准和安全准则；
⑶ 所有技术员向工作人员交底。
7、现场管理：
⑴ 对施工方案、施工计划的执行进行总结；
⑵ 安全、质量、技术标准的总结；
⑶ 已完工程的总结，奖优罚劣和未完工作的安排。
九：安全生产及文明施工保证措施
1、 安全生产保护措施：
⑴ 建筑外脚手架周围设置安全网，防止坠物伤人；
⑵ 进入施工现场必须佩带安全帽；
⑶ 高空作业时系好安全带，禁止穿拖鞋，赤脚上岗；
⑷ 机械设备必须配备有效的安全罩；
⑸ 施工用电有良好的接地装置，电线接头套安全管，严禁使用无绝缘的电线；
⑹ 机械臂下严禁站人，安装时统一指挥，上下动作协调一致；
⑺ 易燃易爆品有专人看管，并有警示标志；
⑻ 每周对工人进行安全教育，每天专人对现场进行巡视；
⑼ 对现场的安全隐患及时提出并进行整改，重大隐患向上级汇报。
2、文明施工保证措施：
⑴ 项目施工管理人员坚决服从建设单位的统一管理，虚心接受监督检查，做好本单位的文明施工工作；
⑵ 项目管理人员实行岗位责任，把文明施工列入检查和考核的项目；
⑶ 项目管理人员对工地每周进行现场文明施工检查，班组每天进行自检、互检、交接检；
⑷ 施工人员服装整齐，佩戴上岗证；
⑸ 每周召开一次文明施工会议，对现场存在的问题进行解决；
⑹ 文明施工的资料齐全，日志完整，签字手续齐全、有效。
十、验收程序
生产加工中对每一道生产工序严格检查，保证产品的合格率达到100%，在安装中保证按照JB/T3017-1994和JB/T3018-1994的国家标准进行安装，每一樘门窗安装完毕后都经过专业的工长验收合格，报请甲方、监理验收，保证工程一次性验收合格。
十一、建立用户回访、维修制度
对本工程质量进行维修服务制度，在保修期内，经确认是我方的问题进行免费维修和更换，若非我方原因造成的质量问题，在维修过程中，将收取一定的成本费用。
