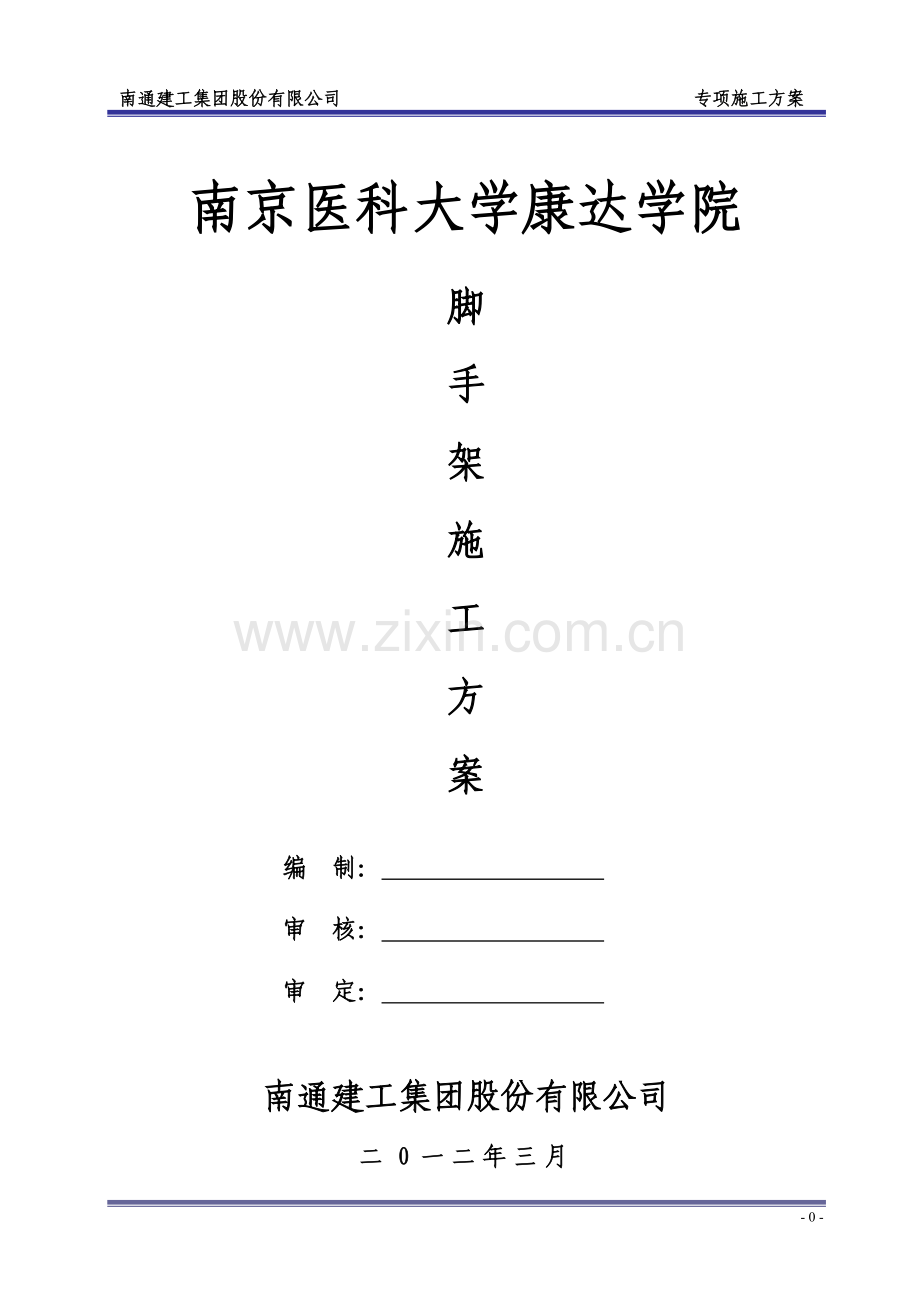

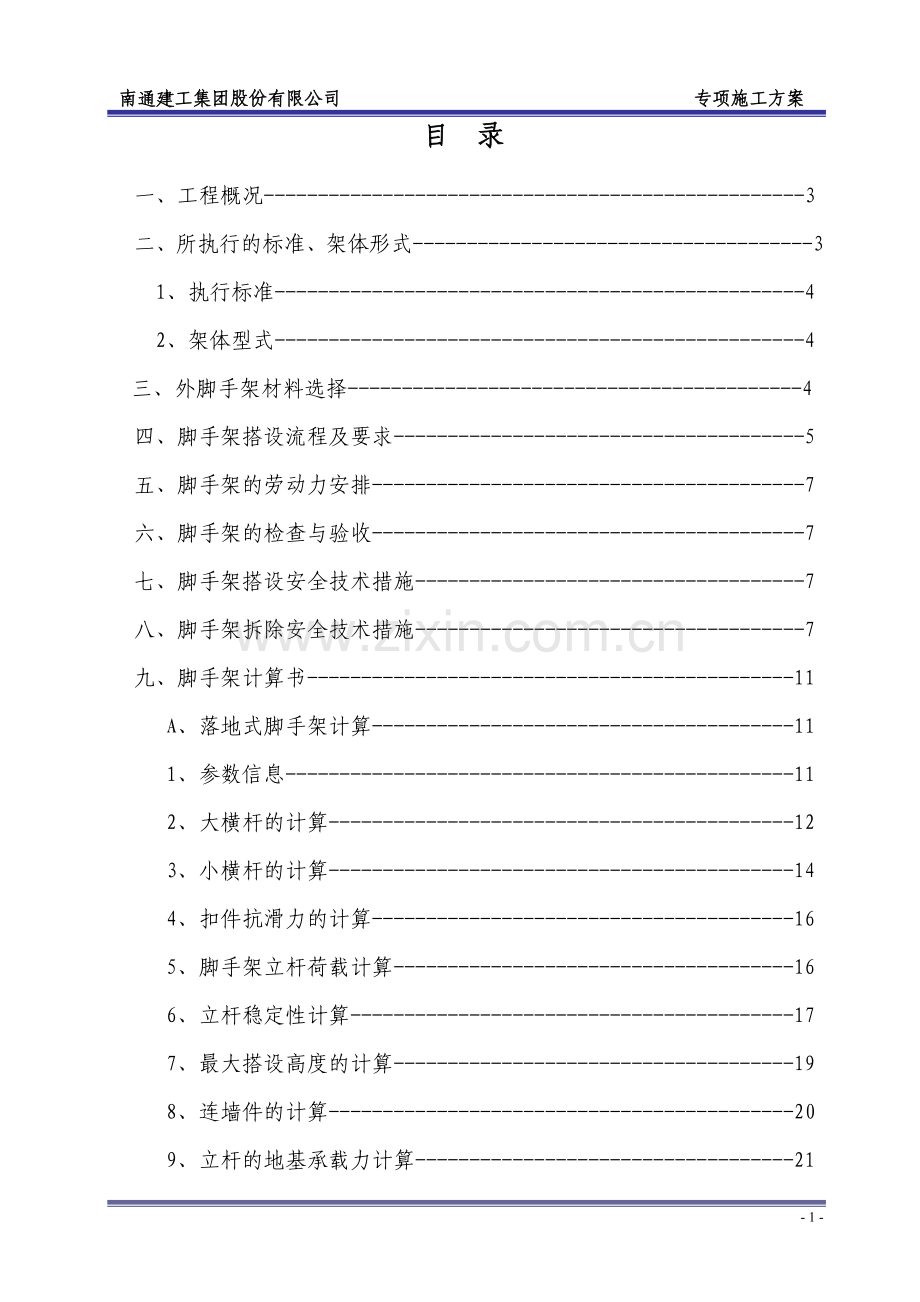

南通建工集团股份有限公司 专项施工方案南京医科大学康达学院脚手架施工方案编 制： 审 核： 审 定： 南通建工集团股份有限公司二0一二年三月目 录一、工程概况-3 二、所执行的标准、架体形式-31、执行标准-42、架体型式-4三、外脚手架材料选择-4四、脚手架搭设流程及要求-5五、脚手架的劳动力安排-7六、脚手架的检查与验收-7七、脚手架搭设安全技术措施-7八、脚手架拆除安全技术措施-7九、脚手架计算书-11A、落地式脚手架计算-111、参数信息-112、大横杆的计算-12 3、小横杆的计算-144、扣件抗滑力的计算-16 5、脚手架立杆荷载计算-16 6、立杆稳定性计算-17 7、最大搭设高度的计算-19 8、连墙件的计算-209、立杆的地基承载力计算-21B、悬挑架计算书-211、参数信息-212、大横杆的计算-233、小横杆的计算-254、扣件抗滑力的计算-265、脚手架立杆荷载的计算-276、立杆的稳定性计算-287、连墙件的计算-298、悬挑梁的受力计算-309、悬挑梁的整体稳定性计算-3210、拉绳的受力计算-3211、拉绳的强度计算-3312、锚固段与楼板连接的计算-34十、施工过程-351、施工准备-352、搭设-353、拆除-36 4、其它要求-365、脚手架的防护-376、脚手架的验收-387、安全管理-38脚手架搭拆专项施工方案一、 工程概况南京康达医科大学，位于连云港花果山大道西侧、连云港市投资有限公司投资建设，地下2层，地上最高层数32层，建筑高度为98.40m。本工程0.000相当于黄海高程42.90m，建筑工程等级为一级，耐火等级为地上二级，地下一级，抗震设防烈度为七度，设计使用年限50年，建筑物耐火等级为二级，屋面防水等级为二级。二、所执行的标准、架体型式1、执行标准建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范(GB50017-2003) 中国建筑工业出版社；建筑结构荷载规范(GB50009-2001)中国建筑工业出版社；建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)中国建筑工业出版社；建筑地基基础设计规范(GB50007-2002)中国建筑工业出版社；建筑施工安全检查标准(JGJ59-99)中国建筑工业出版社。 2、架体型式根据本工程特点及工期目标，本工程1#、2# 3#、4#、5#、6#楼采用双排扣件式落地脚手架和悬挑式双排扣件式脚手架每栋楼具体搭设情况见下表：1#、2#楼项 目搭设部位搭设高度备注主体施工阶段落地架1F5F（19.05m）19.05m第一挑5F11F（36.45m）17.4m第二挑11F18F（56.75m）20.3m第三挑18F25F（77.05m）20.3m第四挑25F屋面（95.95m）18.9m装饰施工阶段落地架1F11F（36.45m）36.45m其余同主体结构3#、4#楼项 目搭设部位搭设高度备注主体施工阶段落地架1F6F（17.1m）17.1m第一挑6F13F（38.1m）21m第二挑13F19F（56.1m）18m第三挑19F25F（74.1m）18m第四挑25F31F（92.1m）18m第五挑31F屋面（105m）12.9m装饰施工阶段落地架1F13F（38.1m）38.1m其余同主体结构5#、6#楼项 目搭设部位搭设高度备注主体施工阶段落地架1F7F（20.75m）20.75m第一挑7F14F（41.05m）20.3m第二挑14F20F（58.45m）17.4m第三挑20F27F（78.75m）20.3m第四挑27F屋面（99.35m）20.6m装饰施工阶段落地架1F14F（36.45m）41.05m其余同主体结构三、脚手架材料选择 l、钢管落地脚手架，选用外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间 色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由杭州市建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。四、脚手架搭设流程及要求 落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 1、主杆基础 本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。 2、立杆间距 (1)脚手架立杆纵距1.500m，横距0.800m，步距1.800m；连墙杆间距竖直3.600m，水平4.500m(即两步三跨)；里立杆距建筑物0.250m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.800m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 4、剪刀撑 脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 7、连墙件 (1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。 (3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。五、脚手架的劳动力安排 1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要2030人，均有上岗作业证书。 2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。 3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。六、脚手架的检查与验收1、脚手架必须由持有效上岗证的专业技术人员搭设；2、进行分段验收和检查，发现有不符合要求的应迅速整改，并追究责任；3、外脚手架分段验收严格按建筑施工扣件式钢管脚手架安全技术规范GJ130-2001第八节及JGJ59-99中外脚手架检查评分表，所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签证，方能交付使用。4、架体内必须做到每层封闭(即进行隔离)，且不能大于4步。七、脚手架搭设安全技术措施1、技术保障措施 (1)架子搭设完毕，用合格密目安全网铺于架子的外围及底部。 (2)钢管与扣件进场前应经过检查挑选(选择标准见本设计表3)，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65 Nm之间。 (3)架子搭设到10m高度时由架子搭设单位进行自检；架子搭设完毕后由搭设会同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。 (4)该脚手架作为建筑物装饰作业时安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。 (5)脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。 2、质量保障措施 (1)操作人员作业前必须进行岗位技术培训与安全教育。 (2)技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。(3)脚手架必须严格依据本施工组织设计进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。 (4)脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。 3、安全保障措施 (1)操作人员必须持有登高作业操作证方可上岗。 (2)架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。 (3)在架子上施工的各工种作业人中应注意自身安全(尤其是在卸料平台上的工作人员)，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。 (4)雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。 (5)应设专人负责对脚手架进行经常检查和保修。 A 在下列情况下，必须对脚手架进行检查| a 在六级大风和大雨后 b 停用超过二个月，复工前。 B 检查保修项目 a 各主节点处各杆件的安装、连墙件等构造是否符合施工组织设计的 要求； b 扣件螺丝是否松动； c 安全防护措施是否符合要求。 (6)在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。 (7)脚手架临街面必须有防止坠物伤人的防护措施。 (8)搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。 1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。 2、外脚手架不得搭设在距离外电架空线路的安全距离内，并做好可靠的安全接地处理。 3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。 4、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。 5、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。 6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。 7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。 8、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。 9、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。 10、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过重层。 11、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。 12、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。 13、脚手架立杆基础外侧应挖排水沟，以防雨水浸泡地基。八、脚手架拆除安全技术措施 1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。 2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。 3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。 4、拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。 5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。 6、连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。 7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。 8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。 9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。 10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。 11、高层建筑脚手架拆除，应配备各良好的通讯装置。 12、输送至地面的杆件，应及时按类堆放，整理保养。 13、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。 14、如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。 15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。九、脚手架计算书 A、钢管落地脚手架一）、参数信息:1.脚手架参数双排脚手架搭设高度因高度不同按最高的5#、6#高度41.05 米（取42m）作为计算依据，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为0.8米，大小横杆的步距为1.8 米；内排架距离墙长度为0.25米；大横杆在上，搭接在小横杆上的大横杆根数为 1 根；采用的钢管类型为 483.0； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.88；连墙件采用两步三跨，竖向间距 3.6 米，水平间距4.5 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处湖南省长沙市，基本风压为0.45 kN/m2；风荷载高度变化系数z 为1.54，风荷载体型系数风荷载体型系数s计算如下：脚手架的挡风系数取0.097；密目安全网的挡风面积取围挡面积的50%；挡风面积：An=1.801.5(1-0.097) 0.5+1.801.50.097=1.48迎风面积：Aw=1.801.5=2.7挡风系数: =1.2(1.193/2.175)=0.658体型系数(按开洞墙): s=1.30.658=0.856 s 为0.65；脚手架计算中考虑风荷载作用4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:5；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；5.地基参数地基土类型:地下室面板；设计承载力标准值(kpa):350.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。 二）、大横杆的计算:按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.038 kN/m ；脚手板的自重标准值:P2=0.30.8/(1+1)=0.12 kN/m ；活荷载标准值: Q=30.8/(1+1)=1.2 kN/m；静荷载的设计值: q1=1.20.038+1.20.12=0.19 kN/m；活荷载的设计值: q2=1.41.2=1.68 kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: 跨中最大弯距为M1max=0.080.191.52+0.101.681.52 =0.412 kN.m；支座最大弯距计算公式如下: 支座最大弯距为 M2max= -0.100.191.52-0.1171.681.52 =-0.485 kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：=Max(0.412106,0.485106)/5080=95.472 N/mm2；大横杆的最大弯曲应力为 = 95.472 N/mm2 小于 大横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： 其中： 静荷载标准值: q1= P1+P2=0.038+0.12=0.158 kN/m； 活荷载标准值: q2= Q =1.2 kN/m；最大挠度计算值为：V= 0.6770.15815004/(1002.06105121900)+0.9901.215004/(1002.06105121900) = 2.611 mm；大横杆的最大挠度 2.611 mm 小于 大横杆的最大容许挠度 1500/150 mm与10 mm，满足要求！三）、小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1= 0.0381.5 = 0.058 kN；脚手板的自重标准值：P2=0.30.81.5/(1+1)=0.180 kN；活荷载标准值：Q=30.81.5/(1+1) =1.800 kN；集中荷载的设计值: P=1.2(0.058+0.18)+1.4 1.8 = 2.805 kN； 小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: Mqmax = 1.20.0380.82/8 = 0.004 kN.m；集中荷载最大弯矩计算公式如下: Mpmax = 2.8050.8/4 = 0.561 kN.m ；最大弯矩 M= Mqmax + Mpmax = 0.565 kN.m；最大应力计算值 = M / W = 0.565106/5080=111.163 N/mm2 ；小横杆的最大弯曲应力 =111.163 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下: Vqmax=50.0388004/(3842.06105121900) = 0.008 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.058+0.18+1.8 = 2.038 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下: Vpmax = 2037.68003 /(48 2.06105121900) = 0.866 mm ；最大挠度和 V = Vqmax + Vpmax = 0.008+0.866 = 0.874 mm；小横杆的最大挠度为 0.874 mm 小于 小横杆的最大容许挠度 800/150=5.333与10 mm,满足要求！四）、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.88，该工程实际的旋转单扣件承载力取值为7.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取7.00 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.0381.51/2=0.029 kN；小横杆的自重标准值: P2 = 0.0380.8/2=0.015 kN；脚手板的自重标准值: P3 = 0.30.81.5/2=0.18 kN；活荷载标准值: Q = 30.81.5 /2 = 1.8 kN；荷载的设计值: R=1.2(0.029+0.015+0.18)+1.41.8=2.789 kN；R 7.00 kN，单扣件抗滑承载力的设计计算满足要求! 五）、脚手架立杆荷载计算: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN)，为0.1248 NG1 = 0.1248+(1.501/2)0.038/1.8042 = 5.907；(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.3 NG2= 0.351.5(0.8+0.2)/2 = 1.125 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值为0.15 NG3 = 0.1551.5/2 = 0.562 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.0051.542 = 0.316 kN；经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 = 7.91 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ= 30.81.52/2 = 3.6 kN；风荷载标准值按照以下公式计算 其中 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用： Wo = 0.45 kN/m2； Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用： Uz= 1 ； Us - 风荷载体型系数：取值为0.645；经计算得到，风荷载标准值 Wk = 0.7 0.4510.645 = 0.203 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG+1.4NQ= 1.27.91+ 1.43.6= 14.512kN；考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.851.4NQ = 1.27.91+ 0.851.43.6= 13.776 kN；风荷载设计值产生的立杆段弯矩 MW 为 Mw = 0.85 1.4WkLah2/10 =0.850 1.40.2031.5 1.82/10 = 0.118 kN.m；六）、立杆的稳定性计算: 不考虑风荷载时，立杆的稳定性计算公式为： 立杆的轴向压力设计值 ：N = 14.512 kN；计算立杆的截面回转半径 ：i = 1.58 cm；计算长度附加系数参照扣件式规范表5.3.3得 ：k = 1.155 ；当验算杆件长细比时，取块1.0；计算长度系数参照扣件式规范表5.3.3得 ： = 1.5 ；计算长度 ,由公式 lo = kh 确定 ：l0 = 3.118 m；长细比 Lo/i = 197 ；轴心受压立杆的稳定系数,由长细比 lo/i 的计算结果查表得到 ：= 0.186 ；立杆净截面面积 ： A = 4.89 cm2；立杆净截面模量(抵抗矩) ：W = 5.08 cm3；钢管立杆抗压强度设计值 ：f =205 N/mm2； = 14512/(0.186489)=184.01 N/mm2；立杆稳定性计算 = 184.01 N/mm2 小于 立杆的抗压强度设计值 f = 205 N/mm2，满足要求！考虑风荷载时,立杆的稳定性计算公式 立杆的轴心压力设计值 ：N = 13.776 kN；计算立杆的截面回转半径 ：i = 1.58 cm；计算长度附加系数参照扣件式规范表5.3.3得 ： k = 1.155 ；计算长度系数参照扣件式规范表5.3.3得 ： = 1.5 ；计算长度 ,由公式 l0 = kuh 确定：l0 = 3.118 m；长细比: L0/i = 197 ；轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：= 0.186立杆净截面面积 ： A = 4.89 cm2；立杆净截面模量(抵抗矩) ：W = 5.08 cm3；钢管立杆抗压强度设计值 ：f =205 N/mm2； = 13776/(0.186489)+117504.23/5080 = 191.26 N/mm2；立杆稳定性计算 = 191.26N/mm2 小于 立杆的抗压强度设计值 f = 205 N/mm2，满足要求！七）、最大搭设高度的计算: 按规范5.3.6条不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下
