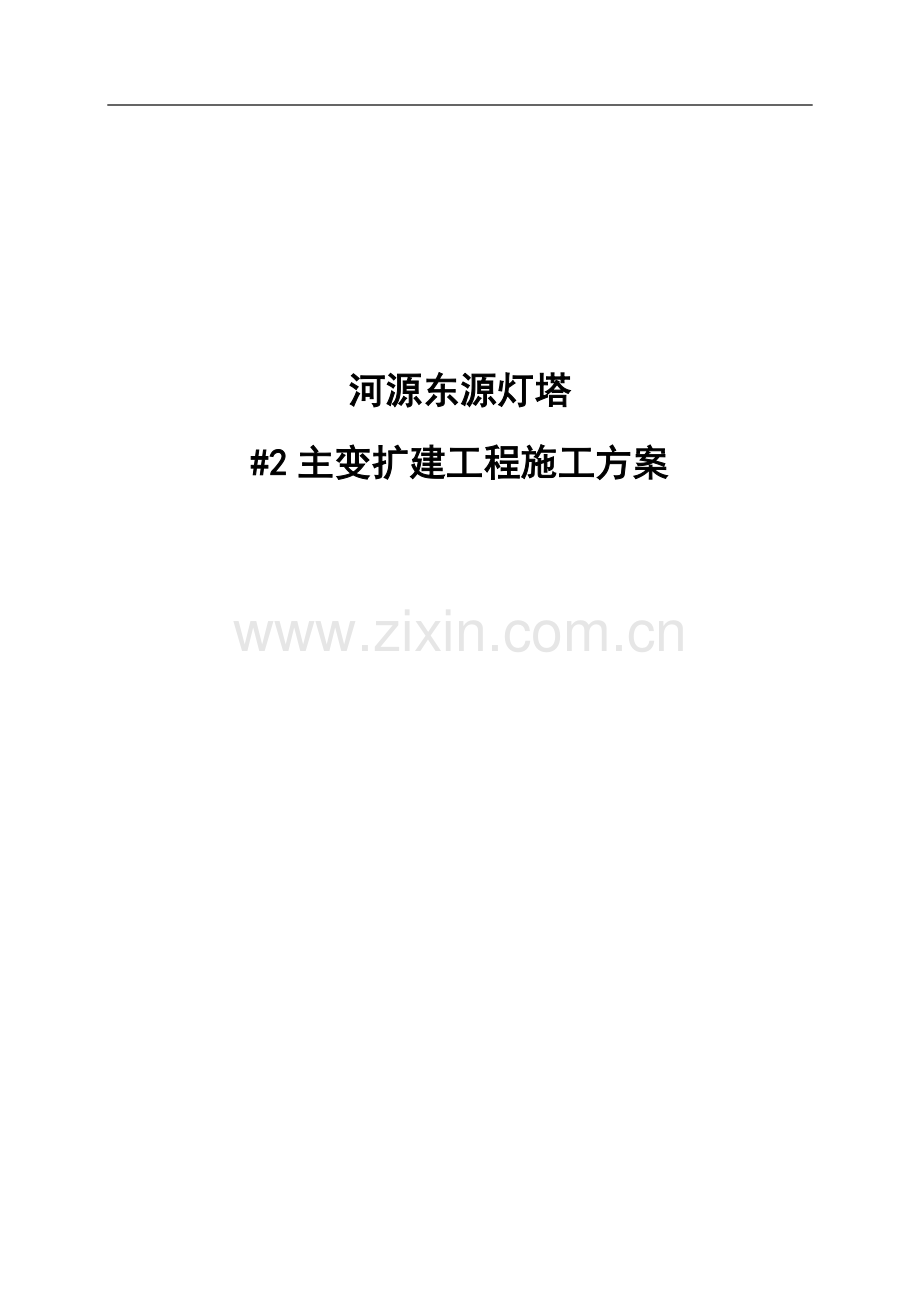

110kV灯塔变电站扩建#2主变工程施工方案(审查).doc

河源东源灯塔#2主变扩建工程施工方案批 准： 日期： 部门（技术/安全/质量）审核： 日期： 项目部审核： 日期： 编 制： 日期： 目 录1 编制依据12 工程概况22.1工程简述22. 2工程规模22. 3工程施工范围22. 4.施工承包方式22. 5地质及地貌状况22. 6自然环境32. 7交通情况33 施工安排43.1施工目标43.2管理组织机构及岗位职责43.3施工总平面布置图73.3.1主要内容：73.3.2户外场地施工平面布置图73.3.3施工临建设施面积要求84 施工进度计划94.1工期规划及要求94.2施工进度计划横道图94.3施工停电计划104.4保证工期的措施105 施工准备与资源配置计划125.1施工准备125.2资源配置计划136 施工方法及工艺要求196.1建筑工程196.2电气安装及调试工程197 质量管理217.1质量管理方针及目标217.2质量管理组织机构及主要职责217.3质量管理及检验的标准247.4质量保证措施267.5质量通病及预防对策277.6重要部位的施工方法及工艺要求327.7特殊/重要工序专项施工方案清单328 安全管理348.1安全管理方针及目标348.2安全管理组织机构及职责348.3安全管理标准368.4安全管理措施3885应急预案编制原则449 环境保护469.1环境保护目标469.2环保管理组织机构及主要职责469.3环境保护管理标准489.4环境保护管理措施4810 创“安全、优质、文明”样板工程50附图511 编制依据1.1 河源东源灯塔站2#主变扩建工程施工招标文件；1.2 原国家电力公司颁发的输变电工程达标投产考核评定标准（2000年）版；1.3 南方电网及广东电网公司发布的涉及河源东源灯塔站#2主变扩建的土建、设备安装、试验、运行、消防、安防、安健环等现行有关标准；1.4 河源东源灯塔站所在地区行政主管部门的批准文件，河源供电局对本次工程的特殊要求、质量目标、工期目标；1.5 河源东源灯塔变电站#2主变扩建工程施工合同；1.6 广州启弘电力工程咨询有限公司河源东源灯塔站#2主变扩建工程施工图；1.7 河源东源110kV东塔站现场调查施工范围内的现场条件，工程地质及水文地质、气象等实际资料；1.8 河源东源灯塔变电站#2主变扩建工程甲、乙供设备、材料的实际供应情况与工程施工的机具、人员、材料的准备情况；1.9 我公司历年来220kV及以下变电站工程施工的有关资料及经验和本公司的质量、安全、计划、文明等目标及考核办法。1.10 相关标准、规范、规定：（施工方案应包括：相关作业指导书）序号标准及规范名称颁发机构1电气装置安装工程 电气设备交接试验标准GB50150-2006中华人民共和国国家发展和改革委员会2电力设备预防性试验规程Q/CSG 1 0007-2004中国南方电网公司3变电站安健环设施标准Q/CSG10001-2004中国南方电网公司4南方电网工程施工工艺控制规范Q/CSG11105.2-2008中国南方电网公司5中国南方电网公司十项重点反事故措施中国南方电网公司6广东电网公司防止人身伤亡事故十项重点措施广电安200579号广东电网公司7电力建设安全工作规程（变电所部分）DL5009.3-1997中华人民共和国电力工业部8电业安全工作规程（发电厂和变电所电气部分）DL 408-91中华人民共和国能源部9电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90中华人民共和国建设部10110kV500kV送变电工程质量检验及评定标准 Q/CSG 10017.2-2007中国南方电网公司11河源供电局电网建设工程“十二个规定动作”河源供电局12厂家技术文件及安装说明书各设备厂家出厂技术文件2 工程概况2.1工程简述220kV/110kV灯塔变电站位于河源市东源县灯塔镇内，是一个运行变电站（补充：原站内概况），本期工程为#2主变扩建工程，工程内容包括土建工程、电气设备安装及调试。工程要求质量标准：工程计划2012年10月07日开工，2012年12月31日竣工，总工期86天.195(155)天。工程建设相关单位：建设单位：广东河源供电局设计单位：广州启弘电力工程咨询有限公司监理单位：佛山市诚智工程监理有限公司施工单位：常用德华网电力建设有限公司2.2工程规模(一)建筑工程:扩建#2主变基础及构支架、主变变高间隔基础及构支架、110kVPT间隔基础及构支架、35kVPT间隔基础及构支架、主变变低母线桥基础及构支架、2组室外10kV#电容器基础及构支架，新建35kV灯坚线间隔基础及构支架、接地变基础、站用变基础、电缆沟等，新建蓄电池室和安全工具间各一处。(二)电气工程：扩建50MVA有载调压变压器及主变三侧间隔设备，10kV出线9回，5010kVar电容器2组，200kVA站用变及接地消装置各一套，迁建35kV出线间隔1个，更换2组DC110V 300AH蓄电池和迁移通信蓄电池，扩建相应的保护测控等二次系统。2. 3工程施工范围包括施工图纸范围内的建筑、电气安装及调试工程，不包括合同范围外的工作。2. 4.施工承包方式 包工和部分包料：建设单位提供合同上的一、二次设备及主要材料，其余设备及材料由施工单位提供。2.5地质及地貌状况站址区地形地貌为：平地，站址区地形平地。2.6自然环境本工程位于河源市东源县灯塔镇内，属亚热带季风气候，年平均气温20.2，平均降雨量1930.8mm。2.7交通情况本工程交通便利，位于：G45粤赣高速、205国道、341省道在此交汇处，具体位置是341省道旁，交流情况见附图1：110kV灯塔变电站交通示意图。3 施工安排3.1施工目标3.1.1总体规划先施工建筑工程，完成后组织建筑工程中间验收，然后再进行电气设备安装及调试工程施工，最后进行竣工验收。3.1.2建筑工程房屋建筑按地基与基础、主体结构、装饰装修、通风照明顺序施工。基础施工先深后浅，按开挖、制模、浇筑混凝土、保养等顺序施工。构支架施工先基础，后吊装顺序施工。3.1.3电气安装及调试工程电气安装分为主变压器、110kV设备安装、35kV设备安装、10kV设备安装、直流蓄电池组迁移更换及通信蓄电池组迁移、控制保护系统及站用电系统安装共6大块，对不涉及停电的一次设备安装部分可提前同时进行施工，涉及到停电的施工应提前做好准备工作；二次施工部分，先安装新的保护屏、电缆敷设、新保护屏侧的接线，带电侧设备按整体停电计划安排接入；调试部分则按先单机后整组联动调试进行。3.2管理组织机构及岗位职责3.2.1组织机构图公司总经理： 梁英武公司相关职能管理部门 项目经理： 张文彪项目总工： 李志强 综合部部长：李思霈档案信息部部长：喻树勇安全管理部部长： 陈 名质量管理部部长：李木锋施工技术部部长：朱灿辉电气调试队队长: 汤国栋电气安装队队长: 付移清土建四队队长:土建三队队长:土建二队队长: 丑志星土建一队队长: 涂华兵1、项目经理与项目总工的工作关系？2、一点点土建工程，罗列4个队伍，将无关的删除掉。图 21：施工管理组织机构图3.2.2岗位职责序号职务/部门管理职责1项目经理（1） 根据施工单位的法人代表授权，代表施工单位对工程实施施工项目管理，是工程施工的领导者、组织者、管理者和项目管理决策的制定者，也是工程施工重大决策的执行者。（2） 在管理过程中，贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业合法权益。接受施工企业法定代表人的领导，接受企业管理层、建设单位、监理单位的检查与监督。（3） 根据施工单位法人代表授权的范围、时间和内容，对施工项目自开工准备至竣工验收，实施全过程、全面管理。（4） 在授权范围内负责与企业管理层、施工作业层、各协作单位、建设单位、监理单位、分包单位等的协调，解决项目施工中出现的问题。（5） 经授权组建项目经理部，选聘管理人员，确定管理人员的职责，并对其进行考核、评价和奖惩，确保项目经理部高效运作。（6） 主持项目经理部工作，组织制定施工项目的各项管理制度。（7） 组织编制项目管理实施规划，对现场生产要素进行优化配置和动态管理。（8） 建立项目施工质量、安全、文明施工管理机构及体系，并监督其有效运行。（9） 主持或参与工程施工过程中的重大管理事项，包括开工仪式、重要会议、安全大检查、重要部位质量验收、竣工验收、竣工结算、施工总结等。（10） 负责组织处理项目的管理收尾和合同收尾工作。2项目总工（1） 全面负责工程施工的技术管理工作，协助项目经理抓好各项质量、安全管理工作。（2） 主持项目经理部对施工图的审查，参加本工程的施工图纸会审。（3） 主持编制工程施工组织设计，审批工程质量保证大纲、安全保证大纲、施工技术方案、施工技术措施等。（4） 组织项目经理部的工程技术交底、设计变更交底、专业技术培训等工作。（5） 在技术上对工程部、工程技术人员、质检员的工作进行指导。（6） 负责技术方面与建设、设计、监理等有关单位的联系。（7） 参加工程关键部位验收和竣工验收。3施工技术部长（1） 负责工程施工过程中的施工技术、进度、生产调度等具体管理工作。（2） 负责工程施工组织设计、施工方案、作业指导书等技术文件的实施。（3） 负责编制工程施工方案、作业指导书等技术文件。（4） 负责对施工人员进行技术交底，并对施工人员进行技术指导。4质量管理部长（1） 负责工程施工过程中的质量管理工作。（2） 负责编制质量保证大纲、质量保证手册、工程创优策划书。（3） 负责工程质量监督检查，参加工程质量检查、验收评定。（4） 积极配合监理工程师的质量监督工作。（5） 负责质量事故的调查处理、事故分析、报告、统计等工作。5安全管理部长（1） 负责工程安全管理工作。（2） 编制安全保证大纲，制定安全保证措施和管理制度并监督执行。（3） 负责对施工人员进行安全教育、安全培训，组织安全活动日活动，指导兼职安全员的安全工作。（4） 负责工程安全风险评估，监督检查施工现场安全、文明施工情况，及时消除安全隐患。（5） 负责安全事故的调查处理、事故分析、报告、统计等工作6档案信息部长（1） 负责项目部档案、信息管理工作。（2） 负责技术标准、施工图纸、技术资料、施工记录等的管理。7综合部长（1） 负责工程概预算、结算、财务、合同管理等工作。（2） 负责工程材料的采购、检验、运输、保管、标识等工作，以及甲供材料、设备的交接、验收、保管等工作。（3） 负责施工机具管理以及计量器具周期检验等工作。（4） 负责施工现场人事保卫、后勤服务、关系协调、会务接待等工作。（5） 负责施工现场的宣传报道，创造良好的工作环境，建设文明工地。8施工队长（1） 负责工程具体施工作业。（2） 严格按照规程规范、设计图纸、企业工艺标准、施工组织设计、施工技术方案、措施、作业指导书等文件的要求进行施工，注重施工工艺，精心施工，确保工程施工质量。（3） 严格执行安全技术操作规程，自觉遵守安全生产规章制度，执行安全技术交底和有关安全生产的规定，确保施工安全。3.3施工总平面布置图3.3.1主要内容： 扩建设备的位置、运行区域与施工区的隔离围栏设置，站内行车路线，设备加工区域，临时设备堆放区，临时用电及消防设施，五牌一图（见附图2：河源东源灯塔#2主变扩建工程平面布置图）（在平面图上均未具体明确）。3.3.2户外场地施工平面布置图（1） 施工道路施工临时道路沿站内永久道路路线，道路两边设置安全围栏，并设置相关警示标示牌，道路必须及时清理干净，符合文明施工要求，不阻碍运行通道的正常通行。（2） 临时供电线路施工临时供电线路原则上沿电缆沟边布设，供电采用TN-S（三相五线制）接零保护系统，在每个施工点配设合格的分配电箱，临时电源的使用应根据容量要求编制临时用电组织设计，接入运行中的电源端须符合各级保护配置的要求。（3） 主变压器滤油区主变滤油区应按远离运行设备、靠近主变本体的原则设置，区域内消防符合要求。（4） 设备材料加工场材料加工场远离仓库区，母线切割及焊接区等应尽量远离运行设备及易燃易爆物品。（5） 钢筋、模板加工场钢筋加工场设在站外，采用简易钢结构形式，场地硬化处理。原材料和加工好的成品应分区堆放，并做好标识。3.3.3施工临建设施面积要求表3-1 施工临建设施一览表序号临建设施建筑面积（m2）备注一现场办公室180设在站外1监理单位用房30设在站外2会议室90设在站外3项目经理室15设在站外4技术质量安全室30设在站外5综合办公室15设在站外二员工宿舍378设在站外或租房三工具房100占地面积四水泥仓180占地面积五电气设备堆放场800占地面积六电气材料堆放及加工场600占地面积合计总占地面积（m2）22384 施工进度计划4.1工期规划及要求 4.1.1工期规划本工程计划于2012年10月07日开工，2012年12月31日竣工，总日历工期86天（220kV站扩建工期45-195天，110kV站扩建工期95-155）。4.1.2工期控制里程碑 主要（进度控制）里程碑一览表序号里程碑时间指导工期本工程工期1开工2012年10月07日220kV站扩建工期45-195天，110kV站扩建工期95-155。2蓄电池室及安全工具间完工2012年10月24日3主变基础及防火墙完工2012年11月05日4构支架吊装完工2012年10月30日5电缆沟完工2012年11月10日6土建工程中间验收2012年11月20日7一次设备安装完工2012年12月10日220kV：电气工期6595天110kV：电气工期4080天报验、验收及整改时间？需调整。8蓄电池组完工、验收、投运2012年11月05日9二次屏柜安装完工2012年11月10日10二次接线完工2012年12月20日11调试完工2012年12月26日12竣工2012年12月30日134.2施工进度计划横道图(采用Microsoft Project软件编制，见示例附图4-1) 在哪？4.2.1施工进度计划说明（1） 本工程包括土建和电气安装调试，变电站施工按照先土建后电气安装的顺序进行。（2） 变电站土建施工应根据电气安装的要求，积极配合，尽早提交对电气安装工期影响大的部位，尤其是涉及停电的部位，使用电气安装关键工序能及早开工。（3） 电气施工应按照整体施工计划制定相应的施工停电计划。4.3施工停电计划431施工停电计划表根据工程总进度目标要求，结合扩建改造工程运行情况，制定本工程施工停电计划表施工停电计划表序号施工项目计划停电时间停电设备设备状态要求备注135kV灯坚线迁移，新35kV灯坚线间隔引线、35kV母线段PT间隔引线接入35kV母线段、段，35kV站用变拆除2012年12月20日35kV母线段35kV母线段35kV母线段、35kV母线段转检修35kV灯坚线、35kV灯盛线转检修间隔迁移，且绝大部分为原有设备，一天时间够吗？且同时停2条母线，不可取。2#2主变变高架空引线、变高间隔引线、PT间隔引线接入110kV母线段2012年12月21日110kV母线段110kV母线段转检修注：施工单位按施工实际填写。432重要设备停电计划安排110kV母线段停电工作安排计划表序号时间（停电后）工作内容备注12012年12月21日挂设#2主变变高侧架空引线跨越110kV母线段2挂设#2主变变高间隔母线侧隔离开关与110母线段的连接引线与110kV母线段连接3挂设110kV母线段PT间隔母线侧隔离开关与110kV母线段的连接引线与110kV母线段连接35kV母线段、段停电工作安排计划表序号时间（停电后）工作内容备注1第1天挂设新35kV灯坚线间隔母线侧隔离开关与35kV母线段的连接引线与35kV母线段连接2第1天挂设35kV母线段PT间隔隔离开关与35kV母线段的连接引线与35kV母线段连接3第1天更换#2主变35kV进线间隔（原灯坚线间隔）电流互感器更换CT4第1天连接新35kV灯坚线间隔线路侧隔离开关至35kV灯坚线#1塔引下线电缆并拆除原灯坚线间隔线路侧隔离开关与灯坚线引下线的连线制作电缆头接入灯坚线引下线5第1天拆除35kV灯盛线引下线至35kV站用变的一次电缆站用变可稍后拆除注：施工单位按施工实际填写。4.4保证工期的措施4.4.1组织措施（1） 抽调施工经验丰富、业务能力强的人员组成项目经理部。（2） 建立健全施工进度控制管理制度，明确各层次的进度控制人员具体任务和职责。（3） 根据工程总进度目标要求，层层分解，建立进度控制目标体系。（4） 有关职能部门全力配合现场施工，要深入及时解决出现的问题，确保工程顺利。4.4.2技术措施（1） 开工前做好各项准备工作，包括编制技术资料、建造临建设施，组织人员和机具进场、材料采购进场等，争取早日开工。（2） 编制施工方案、停电方案以及各重要或特殊工序的专项施工方案，并进行详细的技术交底，确保工程施工质量和施工安全。（3） 合理安排各分项工程、分部工程、单位工程的施工顺序，划分施工层、施工段，配置劳动力，组织有节奏、均衡、连续、有序的流水施工。（4） 开工前进行施工图纸会审，施工中积极与设计代表联系，及时向设计代表反映出现问题，尽早解决设计变更问题。（5） 编制详细的材料、设备、机具进场计划，指导采购、加工、运输等各项工作。（6） 做好雨季施工防护措施，减少天气对施工进度的影响。（7） 加强工程施工质量和安全管理，确保施工质量和安全，避免出现质量和安全事故，造成工程返工，延误工期。4.4.3信息管理措施（1） 定期召开协调会，检查施工进度情况，解决存在问题。（2） 根据工程实际施工进度情况，调整施工进度计划，制定滚动施工进度计划。（3） 项目部要定期向建设单位、监理单位、公司本部报送工程施工进度情况。（4） 加强现场设计变更通知的管理，及时将变更通知传达到施工人员中。（5） 设备安装前，材料、设备由建设单位提供时，及时向建设单位提交要求到货计划。（6） 设备到场开箱检验后，有问题要及时向建设单位和生产厂家反映。4.4.4其它措施（1） 加强资金的管理，做到专款专用，合理安排，确保工程资金及时到位。（2） 自购材料、设备合同工期要求应与总工期要求协调一致，避免拖延工期。（3） 加大文明施工管理力度，改善劳动环境。（4） 注意掌握天气变化情况，做好对恶劣天气的预防措施，减小对工期的影响。5 施工准备与资源配置计划5.1施工准备5.1.1施工技术准备（1） 熟悉和审查施工图纸，提交审图意见。（2） 编制施工方案，停电方案、质量保证大纲、安全保证大纲及手册、创优策划书、强制条文实施细则、作业指导书等。（3） 进行安全技术交底。主要技术资料编制计划一览表序号技术资料名称编制者提交日期审批者1质量保证大纲质量管理部9月30日项目总工2创“优质、安全、文明”样板工程策划书质量管理部9月30日项目总工3强制性条文实施细则质量管理部9月30日项目总工4安全保证大纲安全管理部9月30日项目总工5应急预案安全管理部9月30日项目总工6预应力管桩基础施工方案项目总工公司总工7地基强夯施工方案项目总工公司总工8高支模施工方案项目总工公司总工9脚手架施工方案项目总工公司总工10构支架吊装方案项目总工10月15日公司总工11设备吊装方案项目总工10月15日公司总工12各分项工程施工作业指导施工技术部9月30日项目总工13现场临时用电方案施工技术部9月30日项目总工14电气设备调试大纲施工技术部10月30日项目总工155.1.2主要材料及安装设备准备主要材料及安装设备供应计划一览表序号主要材料及安装设备名称供货单位接收部门开始时间结束时间1水泥、砂、碎石、砖综合部材料站12年10月10日12年12月20日2钢筋、模板综合部材料站12年10月13日12年10月30日3构支架钢构件项目法人材料站12年10月20日12年12月20日4导线金具绝缘子综合部材料站12年11月20日12年12月20日52#主变压器项目法人材料站12年11月05日12年12月20日6220kV配电设备项目法人材料站7110kV配电设备项目法人材料站12年10月20日12年12月20日810kV配电设备项目法人材料站12年10月30日12年12月20日9无功补偿设备项目法人材料站12年10月30日12年12月20日10站用电设备项目法人材料站12年11月5日12年12月20日11控制保护设备项目法人材料站12年11月5日12年12月20日12电缆项目法人材料站12年11月5日12年12月20日5.1.3通讯准备项目经理部通过电话、传真机与项目建设单位、监理公司、公司本部及各施工队联系，通过计算机网络OAK系统与公司局域网连接，融入施工管理信息网络系统。5.1.4施工场地的准备（1） 根据原站内构筑物始基准点、基准线和参考标高，按照总平面图测设建筑物轴线控制网和高程控制点。（2） 扩建区域与运行区域采用硬围蔽。（3） 施工电源由建设单位提供指定的接入点，按照施工总平面布置图布设站内供电。站内施工道路及安全围栏，派专人维护，以确保道路畅通。（4） 施工如需在站内外按施工总平面图建造临建设施，采用铝合金组合房屋作现场办公室，在站外搭建宿舍和食堂等简易生活设施。在站内运行单位指定的区域搭建简易作为设备加工场、材料设备堆场等生产设施。5.2资源配置计划5.2.1劳动力配置施工力量配置表（请根据具体情况合理配置、与本工程无关的请删除）序号工序施工人数备注1建筑工程101人1.1钢筋工10人1.2架子工3人1.3砼工15人1.4模板工10人1.5电工2人1.6砌筑工20人1.7起重工3人1.8装修工30人1.9电焊工41.10测工42电气安装73人2.1主变压器5人2.2架空线5人2.3设备安装（开关、CT、PT、刀闸等）10人2.4高压柜5人2.5HGIS（GIS）5人2.6无功补偿电容、电抗器15人2.7二次线20人2.8压接工2人2.9电焊工4人2.10氩弧焊2人3电气调试15人3.1一次设备常规试验5人3.2一次设备特殊试验5人3.3保护单机调试及整组试验5人4合 计1895.2.2劳动力需求动态表劳动力需求计划动态5.2.3施工机具配置建筑工程主要施工机具配置表（请根据具体情况合理配置、与本工程无关的请删除）序号机具名称规格型号单位数量备注一土方石方机械1反铲挖掘机台1土方开挖2压路机台不须要3自卸汽车辆2土方、材料运输二桩工机械1桩机台不须要桩基础施工2强夯机械套不须要地基强夯施工三起重吊装及垂直运输机械1汽车式起重机QY-25T辆22物料提升机台1四其他机具1砼搅拌机750L台12钢筋切断机GJ5-40台13钢筋弯曲机GJ7-40台14钢筋调直机GJ6-4/8台15电焊机台46全站仪GTS-211D台17经纬仪Theo020台18水准仪S3台19木工锯床台2电气设备安装及调试工程主要施工机具配置表（请根据具体情况合理配置、与本工程无关的请删除）序号机具名称规格型号单位数量备注一主变压器安装1真空滤油机真空度13.3pa，微水含量10ppm，出油温度：5080台12压力式滤油机150Lmin台13真空泵3000L台14干燥空气机露点：-40台15油罐容量40t70t套1二架空线6导线液压机200T套17绞磨机台28全站仪台1档距测量9放线架套110钻床台1三管母线11氩弧焊机套112坡口机台113绞磨机台4四GIS 断路器14SF6气体充气装置台115SF6气体回收装置台116真空泵70L台117干燥空气发生机台118SF6气体检漏仪台119SF6水分测量装置台1五设备安装（刀闸、CT、PT、避雷器）20砂轮机台121焊机台5六二次设备安装22母线平立弯机台123电缆敷设装置套124光纤熔接仪台1七设备吊装、起重、转运25吊车25t台126吊车16t台127吊车12t台128电动叉车3t台129手动叉车3t台1八电气一次设备调试1常规测试设备套12耐压测试设备套13局放测试设备套14变形测试设备套1九电气二次设备调试5整组仪套26直流电源发生器套17蓄电池充放电仪套28光纤测试仪套15.2.4施工材料进场计划主要设备材料进场计划表序号设备材料名称计划进场时间供应单位备 注1主设备2012年11月05日河源供电局2装置性材料2012年10月30日河源供电局3消耗材料2012年10月07日常德华电力建设有限公司6 施工方法及工艺要求6.1建筑工程6.1.1地基处理6.1.1地基处理地基强夯详见强夯地基施工方案预应力管桩基础工程详见预应力管桩基础施工方案本工程无地基处理工作注：施工单位根据工程地基处理方式选用，当工程地基处理采用其它方式时，由施工单位另行编制专项地基处理施工方案。6.1.2主变基础、电容器基础、电抗器基础详见施工作业指导书设置表中土方开挖作业指导书、模板安装与拆除作业指导书、钢筋制作与安装作业指导书、混凝土浇筑作业指导书、砖砌体作业指导书、水泥砂浆地面作业指导书、一般抹灰作业指导书、土方回填作业指导书。6.1.3构支架及基础详见施工作业指导书设置表中土方开挖作业指导书、模板安装与拆除作业指导书、钢筋制作与安装作业指导书、 混凝土浇筑作业指导书、一般抹灰作业指导书、构支架及设备基础作业指导书、土方回填作业指导书、构支架安装工程作业指导书。6.1.4电缆沟详见施工作业指导书设置表中土方开挖作业指导书、砖砌体作业指导书、模板安装与拆除作业指导书、钢筋制作与安装作业指导书、 混凝土浇筑作业指导书、水泥砂浆地面作业指导书、一般抹灰作业指导书、土方回填作业指导书、电缆沟及盖板工程作业指导书。6.1.5道路本工程无道路工程6.1.6站区给排水详见施工作业指导书设置表中建筑物给排水工程作业指导书6.2电气安装及调试工程 6.2.1主变安装详见施工作业指导书设置表中主变压器安装作业指导书6.2.2软导线施工详见施工作业指导书设置表中软导线安装作业指导书6.2.3高压柜施工详见施工作业指导书设置表中高压开关柜安装作业指导书6.2.4隔离开关设备安装详见施工作业指导书设置表中隔离开关安装作业指导书6.2.5断路器施工详见施工作业指导书设置表中断路器安装作业指导书6.2.6封闭式组合电器施工 本工程无封闭式组合电器施工6.2.7电缆施工详见施工作业指导书设置表中电缆敷设作业指导书6.2.8防火封堵详见施工作业指导书设置表中防火封堵作业指导书6.2.9屏柜安装及二次接线详见施工作业指导书设置表中屏柜安装及二次接线安装作业指导书6.2.10系统保护调试详见施工作业指导书设置表中继电保护和变电自动化部份6.2.10电气一次设备试验及特殊性试验详见施工作业指导书设置表中电气试验部份6.2.10施工作业指导书设置表见附表7 质量管理7.1质量管理方针及目标7.1.1质量管理方针百年大计、质量第一7.1.2质量目标（1） 分部分项工程一次验收合格率达到100%。（2） 单位工程优良率不低于97.5%。（3） 工程建设期间不发生重大质量事故。（4） 实现工程质量“零缺陷移交”。（5） 争创省部级、国家级优质工程。（6） 主变基础、构支架基础、设备基础、防火墙、电缆沟压顶、砼路面等均要按清水砼施工，建筑物要按清水砼工艺进行控制。7.2质量管理组织机构及主要职责7.2.1组织机构图公司总经理： 梁英武 公司相关职能管理部门 项目经理： 张文彪 项目总工： 龚新民 质量管理部部长： 李木锋 电气调试队队长：汤国栋 质检员：余伟杰土建四队队长： 质检员： 电气安装队队长：付移清 质检员：刘建军土建三队队长： 质检员： 土建二队队长：丑志星 质检员：罗坤 土建一队队长：谢振阳 质检员：石敏 图7-1：质量管理组织机构图（要求同上）7.2.2主要职责7.2.2岗位职责表7-1 主要质量管理职责一览表序号职务/部门主要质量管理职责1项目经理（1） 作为项目工程质量第一责任人，负责制订本工程质量目标和方针，对贯彻质量方针和实现工程质量目标负有全面领导责任。在授权范围内，批准本工程各种质量管理文件。（2） 主持项目经理部的工作，建立健全本工程质量管理体系和各项质量管理的规章制度，并确保其有效运行。（3） 对现场的生产要素进行优化配置和动态管理，确保
