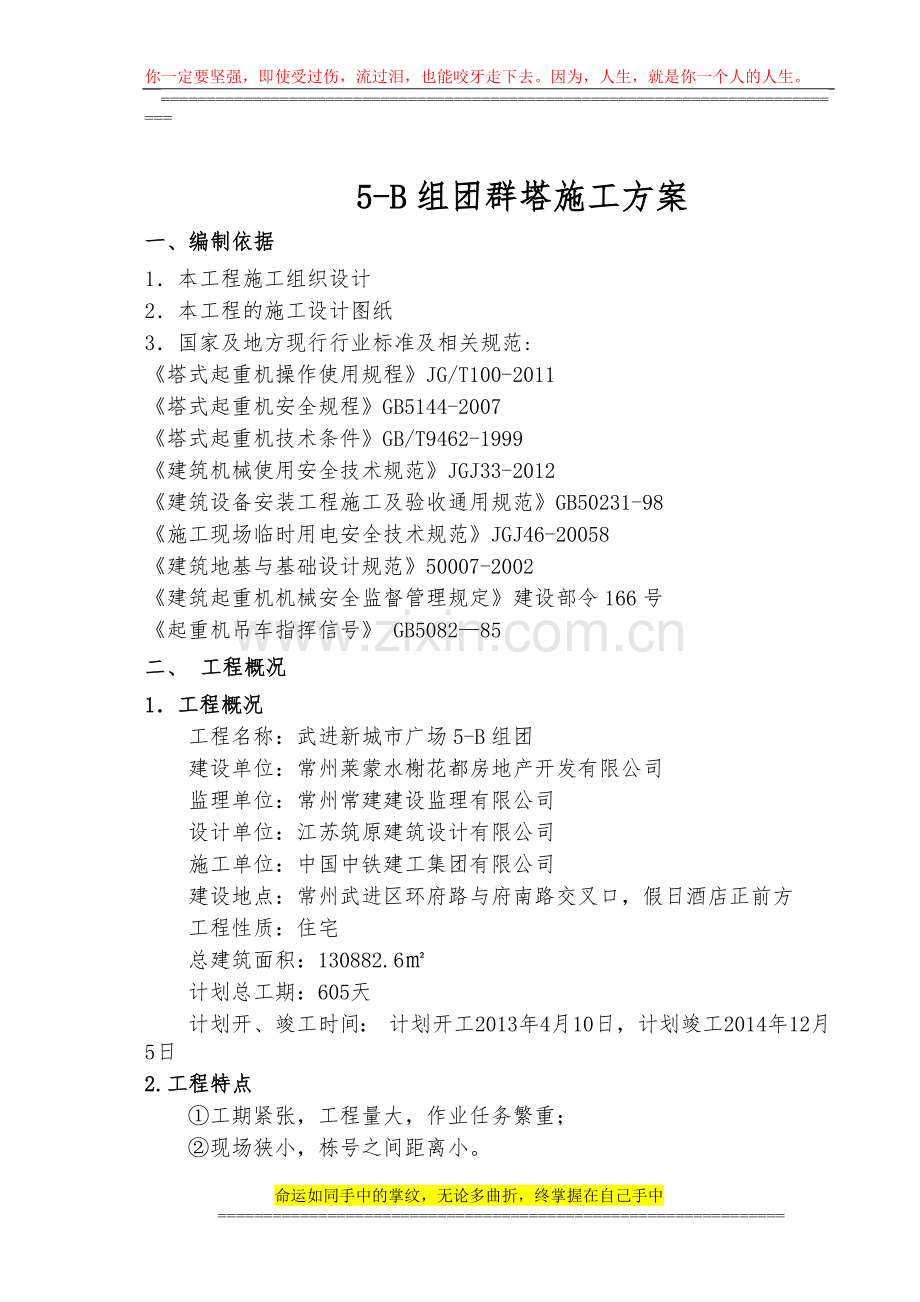

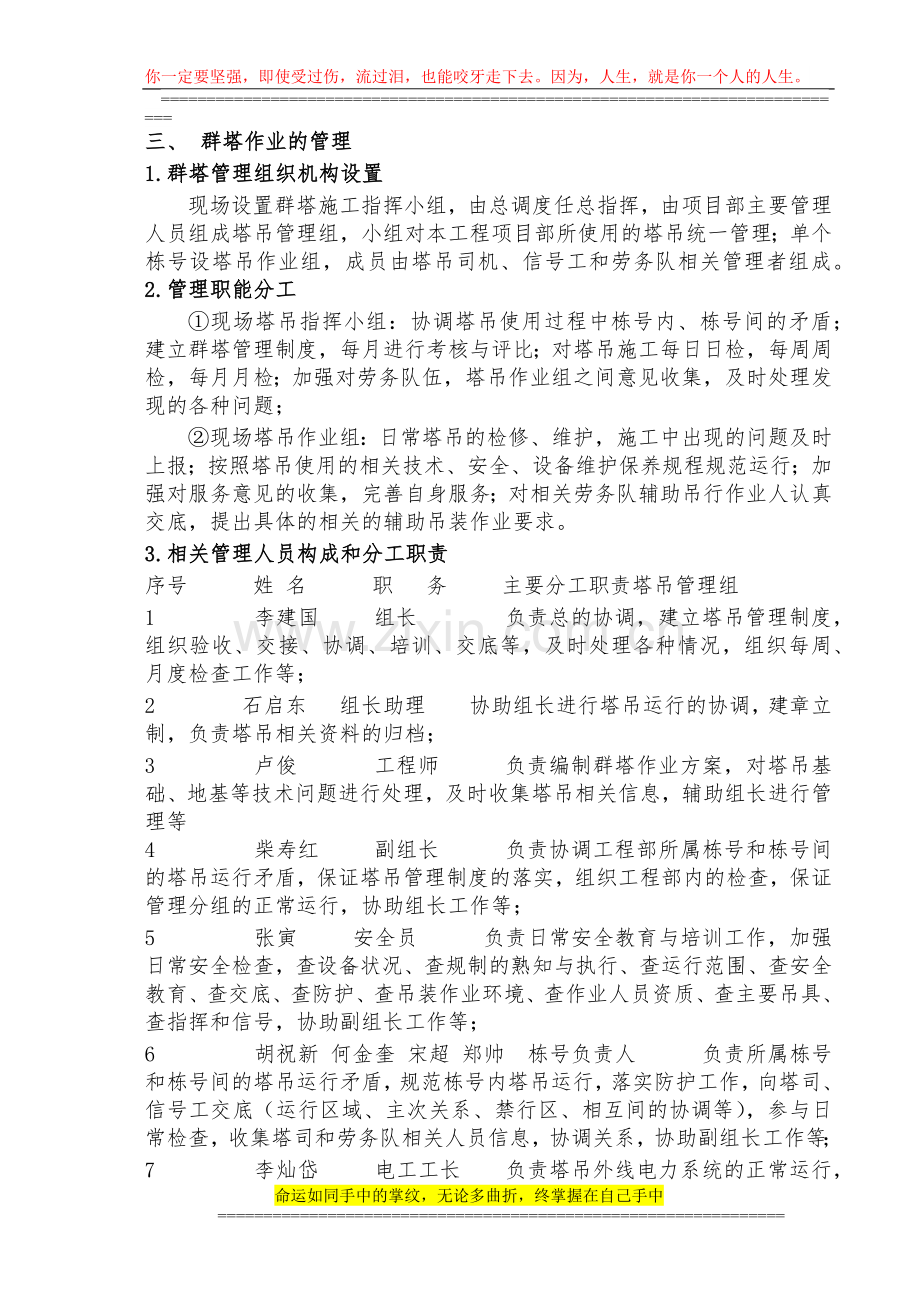

你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。=5-B组团群塔施工方案一、编制依据1本工程施工组织设计2本工程的施工设计图纸3国家及地方现行行业标准及相关规范:塔式起重机操作使用规程JG/T100-2011塔式起重机安全规程GB5144-2007塔式起重机技术条件GB/T9462-1999建筑机械使用安全技术规范JGJ33-2012建筑设备安装工程施工及验收通用规范GB50231-98施工现场临时用电安全技术规范JGJ46-20058建筑地基与基础设计规范50007-2002建筑起重机机械安全监督管理规定建设部令166号起重机吊车指挥信号 GB508285二、 工程概况1工程概况工程名称：武进新城市广场5-B组团建设单位：常州莱蒙水榭花都房地产开发有限公司监理单位：常州常建建设监理有限公司设计单位：江苏筑原建筑设计有限公司施工单位：中国中铁建工集团有限公司建设地点：常州武进区环府路与府南路交叉口，假日酒店正前方工程性质：住宅总建筑面积：130882.6计划总工期：605天计划开、竣工时间： 计划开工2013年4月10日，计划竣工2014年12月5日2.工程特点工期紧张，工程量大，作业任务繁重；现场狭小，栋号之间距离小。三、 群塔作业的管理1.群塔管理组织机构设置现场设置群塔施工指挥小组，由总调度任总指挥，由项目部主要管理人员组成塔吊管理组，小组对本工程项目部所使用的塔吊统一管理；单个栋号设塔吊作业组，成员由塔吊司机、信号工和劳务队相关管理者组成。2.管理职能分工 现场塔吊指挥小组：协调塔吊使用过程中栋号内、栋号间的矛盾；建立群塔管理制度，每月进行考核与评比；对塔吊施工每日日检，每周周检，每月月检；加强对劳务队伍，塔吊作业组之间意见收集，及时处理发现的各种问题；现场塔吊作业组：日常塔吊的检修、维护，施工中出现的问题及时上报；按照塔吊使用的相关技术、安全、设备维护保养规程规范运行；加强对服务意见的收集，完善自身服务；对相关劳务队辅助吊行作业人认真交底，提出具体的相关的辅助吊装作业要求。3.相关管理人员构成和分工职责序号 姓 名 职 务 主要分工职责塔吊管理组1 李建国 组长 负责总的协调，建立塔吊管理制度，组织验收、交接、协调、培训、交底等，及时处理各种情况，组织每周、月度检查工作等；2 石启东 组长助理 协助组长进行塔吊运行的协调，建章立制，负责塔吊相关资料的归档；3 卢俊 工程师 负责编制群塔作业方案，对塔吊基础、地基等技术问题进行处理，及时收集塔吊相关信息，辅助组长进行管理等4 柴寿红 副组长 负责协调工程部所属栋号和栋号间的塔吊运行矛盾，保证塔吊管理制度的落实，组织工程部内的检查，保证管理分组的正常运行，协助组长工作等；5 张寅 安全员 负责日常安全教育与培训工作，加强日常安全检查，查设备状况、查规制的熟知与执行、查运行范围、查安全教育、查交底、查防护、查吊装作业环境、查作业人员资质、查主要吊具、查指挥和信号，协助副组长工作等；6 胡祝新 何金奎 宋超 郑帅 栋号负责人 负责所属栋号和栋号间的塔吊运行矛盾，规范栋号内塔吊运行，落实防护工作，向塔司、信号工交底（运行区域、主次关系、禁行区、相互间的协调等），参与日常检查，收集塔司和劳务队相关人员信息，协调关系，协助副组长工作等；7 李灿岱 电工工长 负责塔吊外线电力系统的正常运行，保证一机一闸，保证接地完好，参与塔吊电力部分安全检查；8 曾永辉 临电工长 负责塔吊外线电路日常巡检，保证电路接头、开关、接地线完好，保证塔吊上安装的施工照明线路和灯具等符合要求，保证吊行环境的正常照明，查漏电，参与塔吊电力部分安全检查；9 李东 测量员 负责塔吊基础平整度检查、塔吊沉降观测和塔身垂直度观测，塔吊安装完毕、第二天、一周内、每月、大雨雪天后进行检测，发现问题及时汇报塔吊作业组（以一个栋号为一组）；10 塔司 按照相关规制作业，负责作业班前对塔吊、吊具、场地等检查，在服务区域内作业，保证与临塔协调作业，坚持“十不吊”，按照管理组的要求完成吊装任务，对设备进行正常的维护与保养，填写工作记录，参加安全教育活动；11 信号工 按照相关规制作业，负责对吊装作业内容、场地、吊具检查等检查工作，掌握吊行空间情况，保证在服务区域内作业，保证与临塔协调作业，坚持“十不吊”，保证信号规范、明确、指挥得当，参加安全教育活动；12 吊装配合人员 按照相关规制作业，负责对吊物重量、吊物周围情况、落物地点稳固情况确认，清理吊物上的杂物（件）、勾挂，吊物绑扎、挂钩牢固，组织场地清理，必要时设垫木，对高处放置的吊物进行稳固等；4.塔吊管理流程塔吊进场塔吊基础验收安装公司对塔吊自验塔吊公司对塔机部件维护、保养 塔吊安装塔吊安装公司检查公司检查塔吊使用报停塔吊拆除塔吊管理指挥组以塔吊管理程序确定的主要管理环节加强管理，各相关责任单位加强自检和相互间的检查验收，以文字签证为依据，规范过程管理，及时记录、归档。四、群塔塔吊选型与布置综合考虑工程分两期施工，先期施工55#、56#两个栋号，再施工3#、4#栋和地下车库。以保证服务区域内正常作业，安全、高效运行同时兼顾塔吊间相互影响最小为基本原则。1.群塔塔吊选型依现场实际，按照施工流水段确定的各流水段主要工序、工程量、最大吊重等选择塔型。综合其它施工工地的成熟经验，按照我公司的相关规定，选择如下塔型:楼栋号塔吊选型臂长备注55#楼QTZ6357m57#楼QTZ6357m58#楼QTZ6357m60#楼QTZ6357m61#楼QTZ40D32m63#楼QTZ40D32m2.群塔塔吊布置及平面图考虑服务区域内的作业量、场地情况兼顾栋号之间相互关系及保留总分包办公室、场地内和周边设施、拆装条件等因素，保证施工需求，吊装无死角。 保证塔机运动部分任何部件距离现场内及周边建筑物、施工设施之间的安全操作距离不小于1m; 任意一台低位塔机的运动部分距离相临的高位塔机塔身安全距离不小于2m; 相临两台塔机的大臂垂直安全距离不小于6m; 塔吊布置见附图 五、群塔塔吊基础1.由塔吊公司提供塔吊的基础规格、尺寸、配筋等参数。2.根据各个栋号的地质勘察报告及塔吊公司提供的地基承载力要求，结合现场市政管线、污水方沟的实际情况，对塔吊基础和地基进行二次设计施工。3.根据地基承载力要求、现场地质情况，本工程塔吊基础选用筏板基础。4.基础砼强度C40，基础标高要求四个角高差不得大于2，如不满足要求，可适当加垫铁进行调整，基础砼强度达100%、经塔吊公司验收合格后方可允许进行安装。六、群塔塔吊安装与拆除1.基本要求塔机的安装、拆除队伍要有相应的、有效的专业资质证书，操作人员应持证上岗；并及时向项目部提供相关资料。进场前，塔吊公司对进场塔吊部件进行检查，维修。安装或拆除前，根据现场实际情况计划好场地的平面布置，安排好安装塔机所使用吊车的位置，塔机部件运输路线，并画好平面图。布置要以不影响现场交通，不影响现场内总分包单位正常工作和生活为原则。安装时安排专人现场监督，重点防止塔吊安装作业与楼体基础作业之间相互干扰。确定专门操作人员，做到统一指挥，分工明确，各负其责。对主要施工人员进行交底。配备适当起重设备，配备安全专用工具、护具。检查塔机机件、部件情况，确保安全可靠。塔吊安装前，与塔吊技术人员确定各塔吊的工作高度，顶升时严格按塔机顶升作业要求顶升至规定高度。塔机安装严格按照塔机说明书中拆装工艺进行塔机的安装作业。4级风以上气候条件时不得进行塔机的安装作业。塔吊安装时根据立塔高度，先安装高塔，顶升至预定高度后，再安装低塔；拆除时先拆低塔，后拆高塔，且随着拆塔，拆除防护墙，用好土分层回填夯实基坑。安装后设置临时固定用地锚，地锚沿主导风向设置，设置在地面平整，便于通行处，地锚锚环采用20钢筋，锚固长度大于35d，用1000*1000*600砼块设置牢固。2安全技术措施进入现场必须戴好安全帽，需要在2米以上高空作业时，应按规定系好安全带。在安装作业中，选用的绳卡，卸扣必须符合规定，并事先检查。临时码放塔机机件时，应注意地面情况，并用木方将不稳妥部件垫实。松动螺丝和退出销轴时应用板手等专用工具，严禁用手指探摸销孔。泵站开动前根据塔机顶升作业要求，严格认真的检查塔机相应机件是否完整、安全、有效。尚未顶升到位的高塔，需用地锚对塔吊大臂进行临时固定。塔吊使用前做好防雷接地，钢钎布置共三根，间距5m，保证接地电阻小于4。七、群塔塔吊运行1.塔吊运行的基本原则 单个塔吊运行在界定的施工区域内规范运行的原则；相邻塔吊作业以“低塔让高塔；后塔让先塔；动塔让静塔；轻车让重车；客塔让主塔”的运行原则；统一调度、指挥，协调管理的原则。2.对项目塔吊管理小组的要求对塔吊的基础、塔吊、安装、运行、拆除等关键环节执行签认制，及时会同相关方作好验收和会签，并向塔吊作业组进行交底。塔吊使用前规划出每台塔吊的工作区域、作业范围，明确各塔主次关系，向塔吊作业小组和劳务队进行交底。每日对现场塔吊进行检查，发现违规操作及时制止。安排专职测量人员检测塔吊基础情况及塔身垂直度。及时向塔吊作业组、施工队收集塔吊使用信息，及时协调塔吊使用中出现的矛盾。经常组织相关人员，如：塔吊司机、地面信号工等学习相关的规范和法律法规。3.对现场塔吊作业组的要求严格按照相关规程、制度等规范日常行为，加强信息沟通，完善服务。各塔吊司机及现场信号工服从指挥小组的调度指挥。未经正规训练及考试不合格者不得上岗操作。色盲、高血压、冠心病、癫痫病者不得驾驶塔吊。严禁酒后或疲劳参加塔吊作业。塔吊作业组人员如塔司、信号工应保持人员稳定。塔式起重机值班驾驶员在作业前，工作班中及工作班后应严格遵守下列规定：1)工作班前a认真阅读塔式起重机工作日记，了解前班生产情况。了解塔吊附近及运行范围内的情况。b检查基础、机构件、机械设备、电气配件、传动设备是否正常。c详细阅读工作日志，交接清楚班内检查结果、运行状态、任务情况以及注意事项等。2)工作中a严格遵守塔式起重机使用说明书中的规定进行作业。b零下20度以下和40度以上气温条件下严禁进行吊装作业。c必须根据起重工的指挥信号（信号采用旗语、手势或步话机、对讲机等指令方式）进行操作，开始操作前，应鸣铃示意，信号工与塔司之间必须视线清晰、声音信号明确。d起吊时，应注意保持吊钩与臂架间的最小距离。吊装重物时应注意保持重物与其所跨越的障碍物之间的距离，一般不小于0.5m。e起吊重型构件时，应先试起升0.5m，待确认正常后在重新起吊。f在规定的施工范围内进行作业，严禁超范围作业；相临塔吊作业，注意保持两者安全距离。g吊行作业避开高压线，吊钩与高压线的距离最低限度一般应不小于6m。h严格遵守“十不吊”的规定。i对作业中出现的塔吊故障或异常情况要及时反馈作业组和指挥组，积极应对，协同处理。3)工作班后a作班结束时，驾驶员在塔吊工作日记上填写全日作业情况。b高塔小车收到距塔身最近点，收起吊钩；部分重点区域的塔吊（如临道路的塔吊等）加设大臂拉接锚固。c检查电源是否已切断，司机室窗户是否已紧闭，随后才能离开司机室，将门关好上锁。d离开现场前，将总开关断开，切断电源。e向接班驾驶员交底，做好交接工作。八、群塔塔机防碰撞措施1.设施为保证各塔机在夜间能顺利运行，每台塔机塔臂、尾端、小车设醒目红旗标志，再设一醒目的红色指示灯并确保足够的照明度，使每位塔机司机能够看清楚自己的塔机与相邻塔机交会时钩绳位置避免碰撞。2.防护措施根据现场施工平面图所示，在塔机的旋转半径之内均有施工区加工棚等，为防止塔机运转作业过程中吊运物件意外下掉砸坏临时构筑物，现采取如下防范措施：A凡高度在5米以下的临时构筑物均应搭设双层防护棚。B对于高度5米以上的临时构筑物，塔吊在吊运物料时采取限位措施，当大臂运转到次区域时，由信号工指挥塔机司机将小车回收，绕过临时构筑物。严禁带料运行的小车从未采取防护措施的临时构筑物上经过。3.防碰撞措施：塔吊在水平面方向的防碰撞措施低位塔吊的起重臂端部与高位塔吊塔身之间防碰撞措施：塔吊在现场的定位布置是关键，可通过严格控制两台塔吊之间的位置关系，来预防低位塔吊的起重臂端部碰撞高位塔吊塔身。依据塔式起重机安全规程（GB5144-2006）中的10.5之规定“两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有2米的距离”。由塔吊现场平面布置可知，四台塔吊中，相邻塔吊的距离均大于各自起重臂长度，即满足了施工需要，又克服了处于低位的塔吊的起重臂端部与高位的塔吊塔身之间的碰撞。塔吊在垂直方向的防碰撞措施1)低位塔吊的起重臂与高位塔吊起重钢丝绳之间防碰撞措施：a高位塔吊的起重钢丝绳位于低位塔吊起重臂工作区间时，有可能引起低位塔吊的起重臂与高位塔吊的起重钢丝绳发生碰撞事故。为杜绝此类事故发生，项目必须对每一台塔吊的工作区进行合理划分，避免出现塔吊交叉工作区。同时，项目必须配备有合格操作证的、经验丰富的信号指挥工，确保指挥塔吊回转作业时，低塔的起重臂不碰撞高塔的起升钢丝绳。当现场风速达到6级风，相当风速达到10.813.8米/秒时，塔吊必须停止作业。另外，机租分公司配备操作熟练、有责任心的塔司为现场服务，塔吊在每次使用后或在非工作状态下，将塔吊的吊钩升至顶端，同时将起重小车行走到起重臂根部。b高位塔吊的起重臂下端与低位塔吊的起重臂上端防碰撞措施：c由于相邻塔吊的作业面有交叉处，所以低位塔吊起重臂与高位塔吊的起重臂有可能发生碰撞。为此，塔吊安装时高塔起重臂比低塔起重臂高差不小于8米，高塔起重臂下端距低塔起重臂拉杆上端高差不小于2.5米。如此，能保证低塔起重臂拉杆上端距高塔大臂下端的距离控制在2米以上，符合塔式起重机安全规程（GB5144-2006）中的10.5之规定“两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有2米的距离”。4.运转为防止运转时塔机之间相互碰撞，各个塔机分别加设限位器，固定在自己主旋转扇区，信号工和司机必须注意临塔的工作状态，正确指挥，避免事故发生，塔机吊装停止使用时，行程小车应尽可能收近塔身，以免起吊钢丝绳与相邻塔臂发生碰撞。在吊装过程中，避免从人们头顶经过，防止物件坠落伤人事件发生，施工人员应主动避让吊物，严禁在吊臂下方站人。处于高位的起重机（吊钩升至最高点）与低位的起重机之间，在任何情况下，其垂直方向的间距不得小于2米。二台同样高度的塔机，其起重臂端部之间，应大于4米，二台塔机同时作业时，其吊物间距不得小于2米。多台塔机作业范围应设立警戒限位，防止碰撞事故发生。多台塔机作业时，各机指挥要默契合作，不得在大臂交叉范围内同时吊运，要合理安排吊运时间，使各塔机能够充分利用各自空间工作。高塔避让低塔：高塔在转臂前应先观察低塔运行情况再进行作业。前臂让后臂：当作业半径内有其他塔机后臂时，必须判断其运行方向，前臂避让后臂。信号指挥员和塔机司机必须严格执行“十不吊”作业原则。即：被吊物重量超过机械性能允许范围不准吊，信号不清不准吊，吊物下方有人不准吊，吊物上方站人不准吊，埋地物不准吊，斜拉斜牵物不准吊，散物捆绑不牢不准吊，立式构件、大模板等不用卡环不准吊，零碎物无容器不准吊，吊装物重量不明不准吊。必须对塔机司机与信号工配备对讲机，对讲机要统一设定频道，并必须锁频，使用人员无权调改频率，要专机专用，不得转借。信号工，塔机司机要相对固定，无特殊情况不得更换。信号工在指挥过程中，必须时刻目不斜视，目视塔机，塔钩与转臂过程，同时还须环顾相邻塔机的工作状态，及时发出安全信息。必须在塔机起重臂，平衡臂端，塔帽顶端安装红色闪光和红色旗帜，在起重臂上还需安装驾驶员看的清楚小车运行的照明灯。如遇到突然停电或出现故障时，为使大臂不影响其它塔机塔机工作，减少碰撞危险，要用手动装置调整大臂朝向，在回转齿圈处设置障碍固定大臂，无手动回转装置只能及时先固定大臂，但周围塔机要避让该塔机。九、 群塔塔机作业应急处理措施1.制动器失灵下的应急措施：突然失灵:当在实际操作中遇到的制动器突然失灵时，首先要进行一次点车或反向操作，并立即发出紧急信号，同时寻找物件可以降落的地点，如当时物件所处位置即可下落，就要把控制器手柄正常的 操作方法转到下降速度最慢一档，千万不要一下子把控制器手柄转到上升速度最快一档，因为转矩变化大，会使过电流继电器触点脱开把电源切断，使重物立即自由坠落，造成吊运作业机械事故。由电气引起的制动失灵，如果在点车或反向操作之后，重物仍在下滑，那么可以认为这种失灵现象是电气方面原因造成的，遇上这种情况应立即拉下保护箱闸刀开关，切断电源，使制动合闸，把被吊物停住，然后查明原因，排除故障，避免事故发生。2.失控情况下的应急措施：所谓的失控，就是电动机处通电情况下，控制器却失去了对机构正常控制作用，着属于操作不当引起的 ，此外，控制线路及电气元件的故障也会造成失控，如发现这一情况，必须立即发出警报信号，警告行人离开吊物下方，并查明原因、迅速排除故障。十、安全文明施工及环境保护1.塔吊本体配置系统的、良好的器件，“四险位、两保险”齐全。2.按照规定的作业区域，认真执行相关规程、制度施工，塔吊相互间按照明确的主次关系避让与协调。3.对吊装辅助工作等如场地、挂吊勾、捆绑钢丝绳、照明等加强管理保证正常的作业需求。4.吊装散物时（如垃圾等）应使用封闭吊斗，防止和遗撒扬尘。5.对塔机加强检查、维修，防止漏油、漏电。6.大风、雨雪天后，加强对塔吊基础、结构、系统的检查。7.在塔吊上固定的镝灯，距离施工操作面不少于10米，且不得直接照射现场宿舍、施工现场外周边建筑物。8.现场塔吊调度施工时采用对讲机或旗语对塔吊司机进行指挥，降低噪声污染。9.塔吊在自身范围内运行，禁止随意进入场外居民区、道路上空。10.塔基施工时或回填时周边进行围挡。命运如同手中的掌纹，无论多曲折，终掌握在自己手中=
