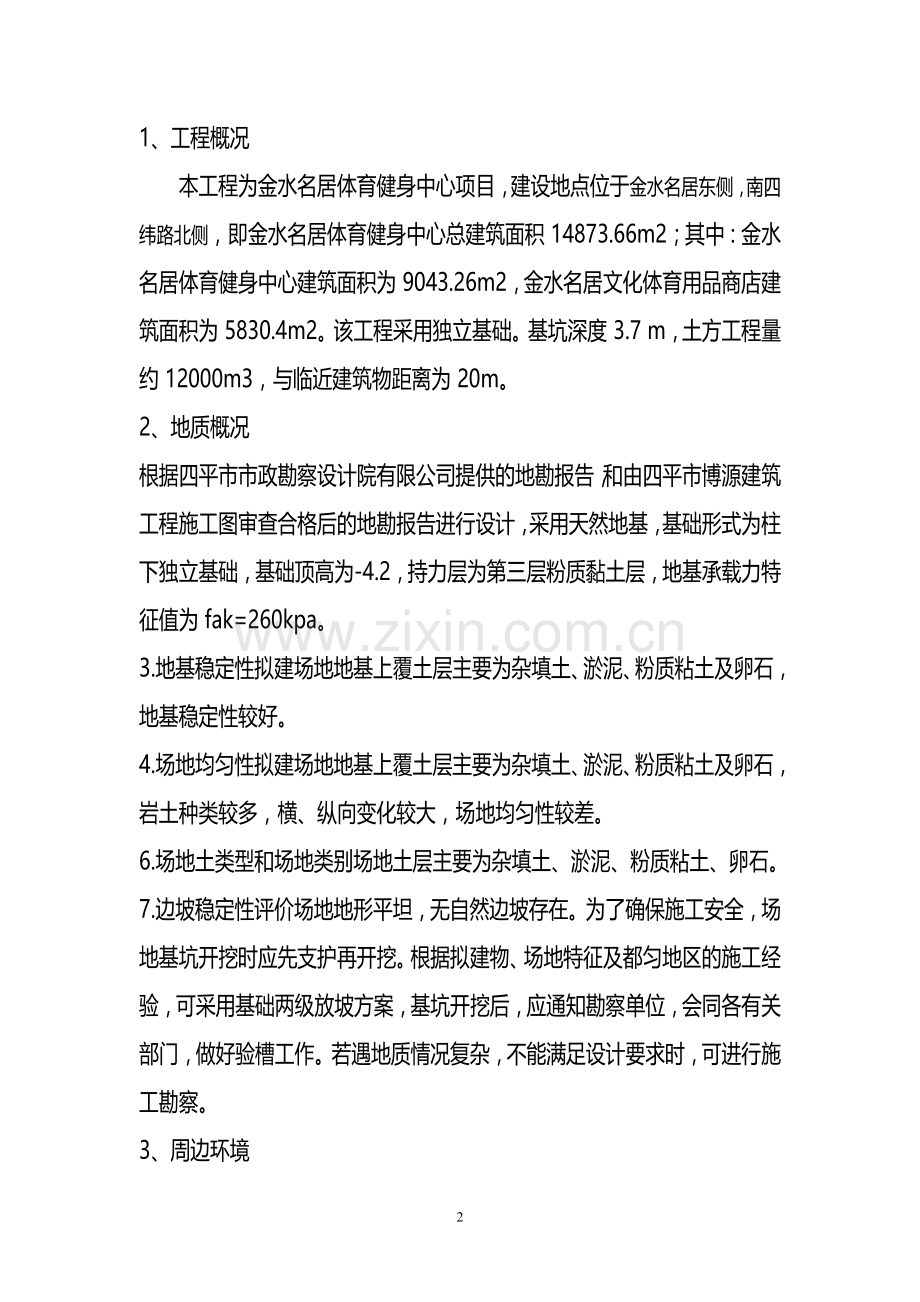

基坑专项安全防护施工方案金水名居体育健身中心四平众达建筑安装有限公司1、工程概况本工程为金水名居体育健身中心项目，建设地点位于金水名居东侧，南四纬路北侧，即金水名居体育健身中心总建筑面积14873.66m2；其中：金水名居体育健身中心建筑面积为9043.26m2，金水名居文化体育用品商店建筑面积为5830.4m2。该工程采用独立基础。基坑深度3.7 m，土方工程量约12000m3，与临近建筑物距离为20m。2、地质概况根据四平市市政勘察设计院有限公司提供的地勘报告，和由四平市博源建筑工程施工图审查合格后的地勘报告进行设计，采用天然地基，基础形式为柱下独立基础，基础顶高为-4.2，持力层为第三层粉质黏土层，地基承载力特征值为fak=260kpa。3.地基稳定性拟建场地地基上覆土层主要为杂填土、淤泥、粉质粘土及卵石，地基稳定性较好。4.场地均匀性拟建场地地基上覆土层主要为杂填土、淤泥、粉质粘土及卵石，岩土种类较多，横、纵向变化较大，场地均匀性较差。6.场地土类型和场地类别场地土层主要为杂填土、淤泥、粉质粘土、卵石。7.边坡稳定性评价场地地形平坦，无自然边坡存在。为了确保施工安全，场地基坑开挖时应先支护再开挖。根据拟建物、场地特征及都匀地区的施工经验，可采用基础两级放坡方案，基坑开挖后，应通知勘察单位，会同各有关部门，做好验槽工作。若遇地质情况复杂，不能满足设计要求时，可进行施工勘察。3、周边环境基坑南侧为四平市铁东区体育馆建设项目，距离为10米，三、基坑支护方案的选择根据岩土工程勘察报告和吉林省嘉源建筑工程咨询有限公司设计的图纸进行施工。根据地质情况，结构设计要求并结合场地周边环境，本基坑边坡采用放坡开挖。如土层情况与地勘报告不符，应报业主、地勘、监理，设计部门协商处理。四、施工部署1、根据现场场地情况及基底标高 开挖深度为3.7 m左右。开挖前应了解水电或其他管网分布情况，以免开挖损坏管网，影响施工。鉴于开挖土方量较大，拟采用反铲挖掘机及自卸汽车进行机械开挖至设计标高以上0.6m。2、人员计划：人员种类数 量备 注施工员1人测量员2人专职安全员2人管理人员2人电 工2人材料员1人泥水工10人土方工10人3、机械计划机械种类数 量备 注挖掘机2台斗容量0.8 m310T白卸汽车20台手推车20部铁铲40把砂浆搅拌机1台潜水泵(p 505台洛阳铲2把电焊机BX331台柳州.额定功率为l5KW经纬仪D5221台蔡司.4、材料计划：材料种类数 量备 注水 泥30吨砂 子100 m330PVC管200m尼龙网布20卷注：其中开挖和支护按方案指导循环进行五、基坑开挖(一)施工工艺1、施工流程：清理场地，平整坡顶-测量放线-土方开挖第一层-坡顶排水沟及硬化路面施工-第二层土方开挖至基坑底-清底至设计基坑深度一坑底排水沟施工-施工完毕。2、施工工序根据图纸进行基坑边线及边坡线定位，撒出石灰线，然后开挖。先挖去面层渣土层，再从南西侧往北西侧方向进行土方开挖，首层基础土方开挖由自然地坪开挖至2.Om，分层土方开挖每层2m至设计标高，且预留200300mm厚余土人工修整。开挖过程中边挖边修整边坡，按设计要求第一步放坡坡度为1：0.5放坡系数开挖，第二部放坡坡度为1:1放坡系数开挖，确保边坡符合安全要求。大开挖完成后，进行人工修整。施工、测量人员要控制好轴线、标高，确保符合设计要求。3、施工中对轴线控制桩，观测点要加以保护。(二)土方施工技术要求1、土方开挖从上往下分层分段依次进行，随时按设计附图要求放坡。2、做好地表和坑内排水，坑内周边设排水沟和积水井，配备相应的抽水机或潜水泵，确保坑内的雨水能及时排走。3、坑内的积水不得直接排入市政管网，应设沉砂井，把泥沙沉淀后才能排入市政管网。4、土方开挖工程质量验收标准：标高应控制在50mm以内，基坑槽的长度偏差应不大于200mm，宽度偏差不小于50mm，表面平整度偏差不大于20mm，基底土质符合设计要求。5、土方开挖应从上往下分层分段依次进行，随时做成一定的坡势，以利泄水及边坡的稳定。在接近设计坑底标高或边坡边界时预留200300mm厚的土层，用人工开挖和修坡，边挖边修坡，保证标高符合设计要求。凡挖土标高超深时，不准用松土回填到设计标高，用砂、碎石或低强度混凝土填实至设计标高。当土挖至设计标高，而全部或局部未挖至老(实)土时，必须通知设计单位等有关人员进行研究处理。(三)技术要求(1)、按l：0.5和1:1放坡系数放坡开挖。(2)、分层分段开挖，一次性开挖深度不超过2.0m，开挖长度不超过l5m。(3)、每次开挖前后监测：l、基坑顶水平位移和垂直位移；2、地表开裂状态(位置、宽度)的观察和记录；3、周边设施(建筑物、道路、管线)的变形观测；4、基坑渗、漏水情况的观察；5、基坑周边可能危及支护安全的水害来源(生产、生活排水、上下水管等)的观察。(4)、严禁雨水、污水等地表水渗入坡体。(5)、加强信息化施工，施工中发现有与设计条件不符时，立即向工程师报告。(6)、基坑开挖过程中，发现异常情况时，应立即停止挖土，待查清原因并采取措施后方能继续挖土。(四)基坑验收 土方开挖完成后，应申报建设单位组织设计、勘察、监理等相关单位对基坑进行质量验收。验收应包括：(1)、基坑底轴线及标高是否符合图纸要求。(2)、基坑边坡坡度是否符合设计要求。(3)、边坡侧移及周边建筑物沉降是否符合施工规范要求。(4)、基坑周边安全防护措施是否到位。七、排水措施(一)、本工程采用明沟、集水井排水法，防止边坡塌方及地基被水浸泡，水泵采用潜水泵。在基坑的两侧或者四周设置排水明沟，在基坑四角或每隔1015米设置一个集水井，使基坑渗出的地下水通过排水明沟汇集于集水井内，然后用水泵降其排出坑外。排水沟截面尺寸300300mm，沟底坡度为0.8。集水井尺寸1000500800mm，坡顶排水沟内壁面层砂浆添加5的防水粉。(二)、排水沟宜布置在拟建建筑基础边0.4m以外，沟边离开边坡坡脚应不小于0.3m。排水明沟的底面应比挖土低0.30.4m。集水井底面应该比沟底面低0.5m以上，并随基坑的挖深而加深，以保持水流畅通。(三)、基坑坡顶宽l.Om(围墙内)采用c l5细石砼进行硬化，硬化面做成反坡，防止雨水流入基坑，硬化区设置300300mm排水沟，将地表水引入市政雨水管。(四)、应硬化施工场地并与基坑坡顶硬化相连接，避免水渗入边坡土体。(五)、明沟、集水井排水，视水量多少连续或问断抽水，直至基础施工完毕。八、安全保证组织措施成立以项目经理为主，施工工长、施工员、安全员和班组长参与安全生产管理小组，项目安全生产管理小组实行由项目经理统一领导，分级分权管理，将安全责任落实到人，实行奖罚。九、安全保证技术措施(一)、土方开挖前应探明地下管网，防止发生意外事故。基坑周边1米范围内严禁堆土、堆料或停放机具，基坑施工期问设警示牌，夜问加设红色灯标志。(二)、基坑边设置防护栏杆。在离基坑边lm设置钢管防护栏杆，立杆打入地下600mm，问距2m，在离地0.6m和1.2m处各设置一道横向栏杆，用密目网密封。(三)、基坑外施工人员不得向坑内乱扔杂物，向基坑下传递工具时接稳后再松手。(四)、坑下人员休息要远离基坑边及放坡处，以防不测。(五)、施工机械一切服从指挥，人员应尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。(六)、场内按各阶段施工情况在进出口和危险区挂宣传画、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目的位置。(七)、对进入现场的施工人员进行摸底审查，坚持先审后用的原则，对重点人员做到心中有数，并注册登记。所有作业人员都必须经过三级安全教育后才可上岗。(八)、建立门卫制度和巡逻护场制度，设专人两班制昼夜值班，并做好值班记录。对携带施工材料进出场的人员和车辆要开出门证，对进入施工现场的联系业务的其他人员要进行登记，经门卫许可后方能进入。(九)、工地建立消防管理制度，做好消防工作，消除火灾隐患。所有施工人员必须保护消防设施，不得损坏和擅自挪用消防设备、器材，不准埋压和圈占消防水源，不准占用、堵塞消防通道，不准在施工现场内吸烟。(十)、上下基坑要设置专用上下斜道。人工挖土、修土时，作业人员要有2m安全操作距离。坑边不堆放土方和建筑材料.当重型机械在坑边作业时，专门设置的平台或深基础等。同时，限制或隔离坑顶周围振动荷载的作用。十、边坡安全监测本分项属于深基坑工程。本方案根据设计图及其他相关行业标准采进行编制：(一)、监测目的 为了保证建筑基坑及周边环境安全。(二)、监测点布设： 在基坑周围及邻近建筑物上，取l0个固定监测点(见附图)，做好标记并保护起来，以防在基坑开挖及后期施工中丢失或损坏。(三)、监测内容：(1)、基坑顶水平位移和垂直位移；(2)、地表开裂状态(位置、宽度)的观察和记录；(3)、周边设施(建筑物、道路、管线)的变形观测；(4)、基坑渗、漏水情况的观察；(5)、基坑周边可能危及支护安全的水害来源(生产、生活排水、上下水管等)的观察。(四)、监测方案： 必须使用经纬仪.水平仪，卷尺等监测仪器进行监测，不得目测，监测仪器精度应满足现场监测要求，并设变形监测报警值。班组日常进行安全检查，项目部每周进行安全检查，分公司每月进行安全检查，所有安全检查记录必须形成书面材料。(五)、监测报警值(1)、按设计要求，边坡水平、垂直位移监测报警值均为50mm。(2)、邻近建筑物(道路、管道)，根据建筑基坑工程监测技术规范设定监测报警值：建筑沉降小于3mm，建筑裂缝小于3ram，建筑倾斜小于3。地表裂缝小于20mm，管线位移小于30ram，坑内起隆小于40mm。 (六)、监测频率： 在开挖过程中实施实时监测，监测频率为4小时一次。开挖完成后每天不少于1次，雨天和雨后 增加监测频率，每天不少于3次。以上监测均由施工方专业测量人员全程监测，并做好原始数据记录、分析。且由建设单位委托第三方有相应资质的测绘单位对边坡进行监测，监测单位应编制监测方案。监测方案应经建设、设计、监理等单位认可，监测点的距离不大于20m。十一、施工应急措施(一)、土方开挖和基坑维护期间，应储备槽钢、钢管、花管、草袋、土工织物装砂或土等应急物质。当基坑状况恶化时，应立即用上述材料反压坡脚，必要时在坡顶削坡减载，保持坡顶稳定后再妥善处理。(二)、较差土质的局部剥离坍塌的处理：迅速采用土钉挂网固定，喷射速凝混凝土。(三)、边坡局部涌水的处理：迅速插入花管引流，用黄泥料封堵缩小范围，在基坑上部打入垂直花管注浆和水平花管注浆，喷射速凝混凝土封堵。(四)、基坑边坡局部发生塌方的处理：(1)、立即采用彩条布覆盖，预防雨水入渗，造成边坡再次塌方。(2)、基坑边坡塌方段坡顶面的裂缝用水泥砂浆封闭，并设置止水墙挡水或设置排水沟排水，防止雨水进入边坡壁内。(3)、对塌方后末形成自然坡面的边壁，加固作业时应加强监测，并派专人在地表面观测边壁的稳定情况，发现险隋，及时撤出作业人员。(7)、当基坑边壁出现位移不收敛但尚未塌方时，应立即用勾机铲斗反压或采取其他措施使其临时稳定。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a5412
