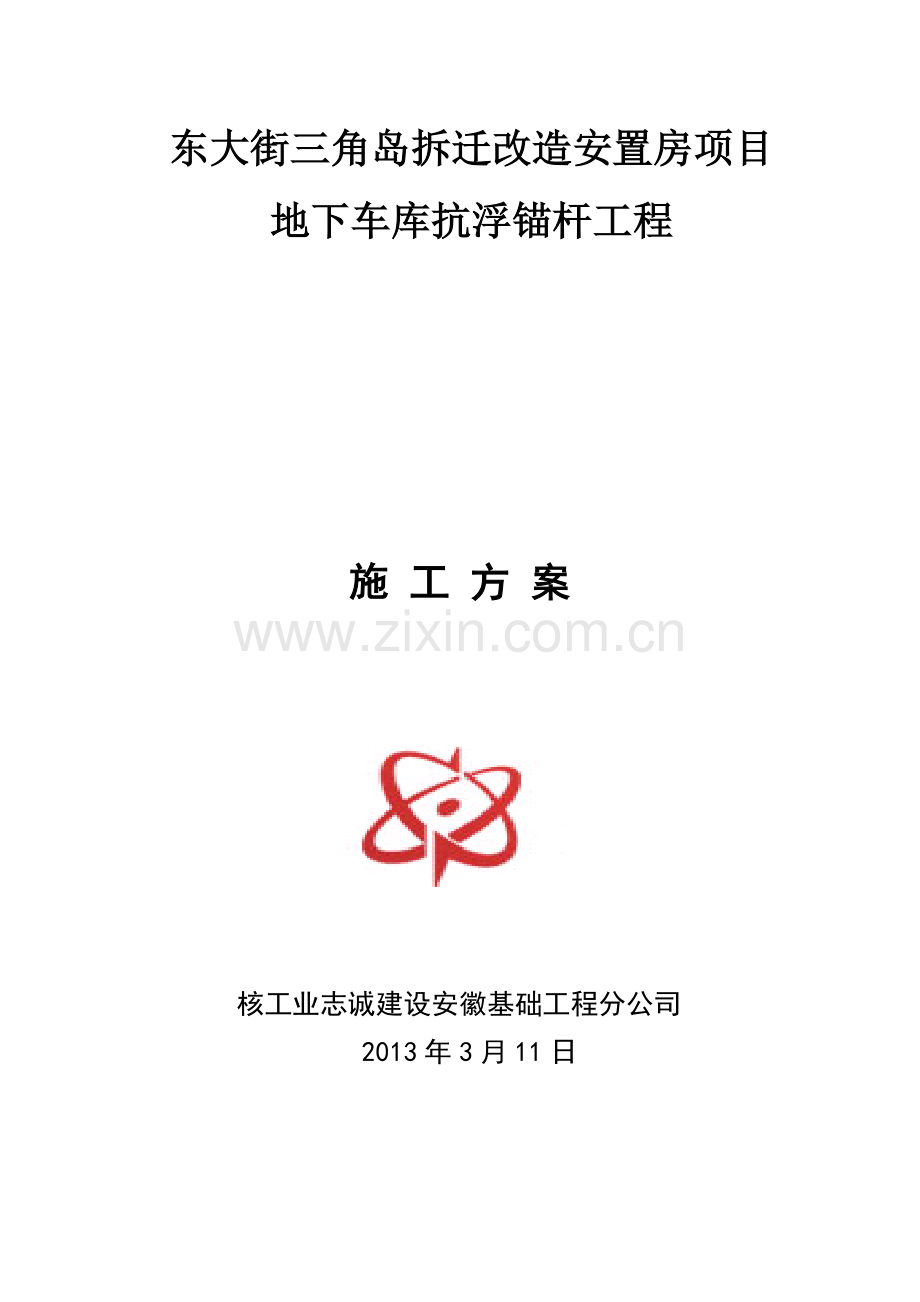

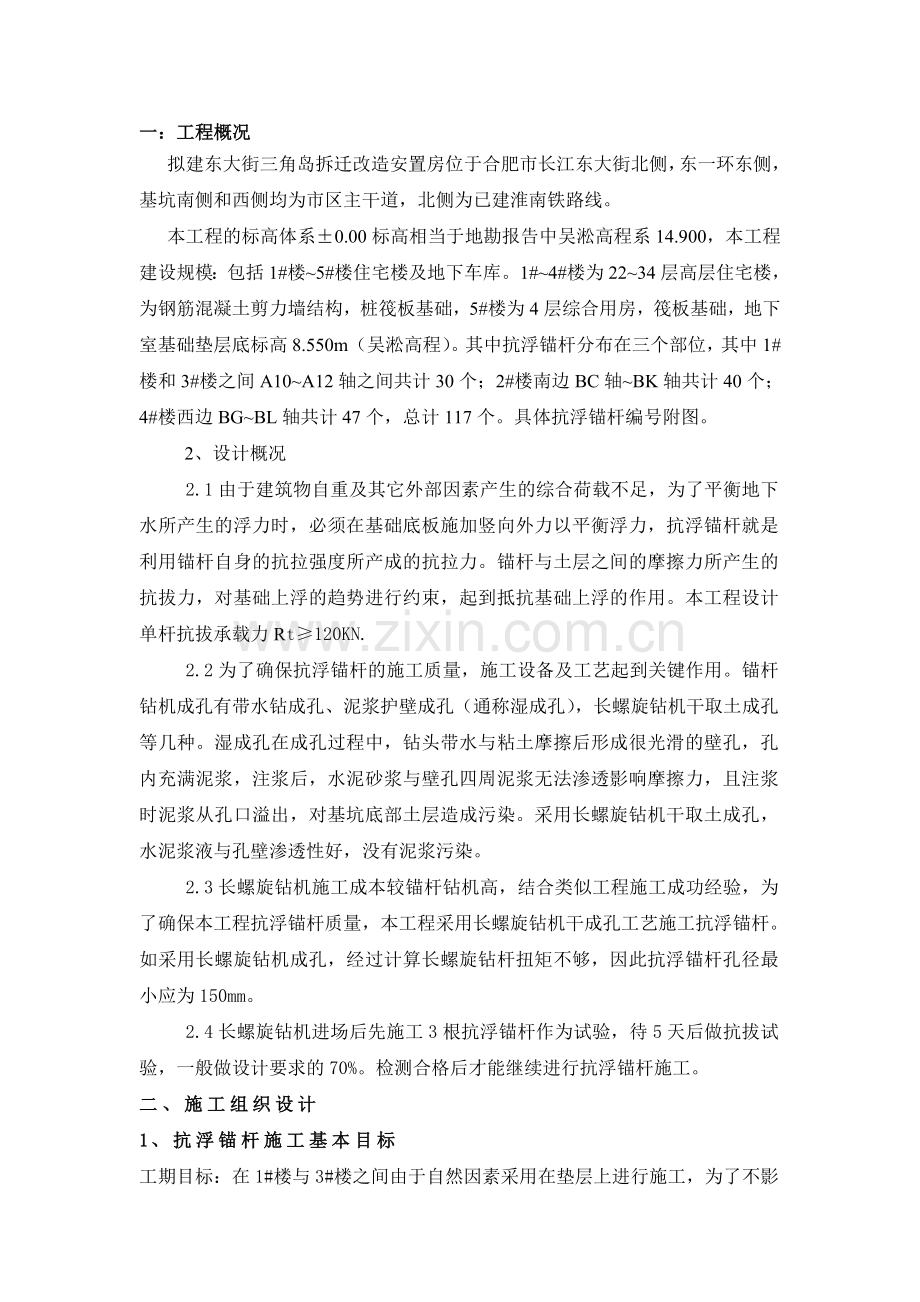

东大街三角岛拆迁改造安置房项目地下车库抗浮锚杆工程施 工 方 案核工业志诚建设安徽基础工程分公司 2013年3月11日一：工程概况拟建东大街三角岛拆迁改造安置房位于合肥市长江东大街北侧，东一环东侧，基坑南侧和西侧均为市区主干道，北侧为已建淮南铁路线。本工程的标高体系0.00标高相当于地勘报告中吴淞高程系14.900，本工程建设规模：包括1#楼5#楼住宅楼及地下车库。1#4#楼为2234层高层住宅楼，为钢筋混凝土剪力墙结构，桩筏板基础，5#楼为4层综合用房，筏板基础，地下室基础垫层底标高8.550m（吴淞高程）。其中抗浮锚杆分布在三个部位，其中1#楼和3#楼之间A10A12轴之间共计30个；2#楼南边BC轴BK轴共计40个；4#楼西边BGBL轴共计47个，总计117个。具体抗浮锚杆编号附图。2、设计概况2.1由于建筑物自重及其它外部因素产生的综合荷载不足，为了平衡地下水所产生的浮力时，必须在基础底板施加竖向外力以平衡浮力，抗浮锚杆就是利用锚杆自身的抗拉强度所产成的抗拉力。锚杆与土层之间的摩擦力所产生的抗拔力，对基础上浮的趋势进行约束，起到抵抗基础上浮的作用。本工程设计单杆抗拔承载力Rt120KN.2.2为了确保抗浮锚杆的施工质量，施工设备及工艺起到关键作用。锚杆钻机成孔有带水钻成孔、泥浆护壁成孔（通称湿成孔），长螺旋钻机干取土成孔等几种。湿成孔在成孔过程中，钻头带水与粘土摩擦后形成很光滑的壁孔，孔内充满泥浆，注浆后，水泥砂浆与壁孔四周泥浆无法渗透影响摩擦力，且注浆时泥浆从孔口溢出，对基坑底部土层造成污染。采用长螺旋钻机干取土成孔，水泥浆液与孔壁渗透性好，没有泥浆污染。2.3长螺旋钻机施工成本较锚杆钻机高，结合类似工程施工成功经验，为了确保本工程抗浮锚杆质量，本工程采用长螺旋钻机干成孔工艺施工抗浮锚杆。如采用长螺旋钻机成孔，经过计算长螺旋钻杆扭矩不够，因此抗浮锚杆孔径最小应为150mm。2.4长螺旋钻机进场后先施工3根抗浮锚杆作为试验，待5天后做抗拔试验，一般做设计要求的70%。检测合格后才能继续进行抗浮锚杆施工。二、施工组织设计1、抗浮锚杆施工基本目标工期目标：在1#楼与3#楼之间由于自然因素采用在垫层上进行施工，为了不影响垫层质量采用铺垫枕木的方法进行施工，为确保总进度计划的完成。质量目标：确保工程质量合格，达到设计图纸、技术规范及施工验收规范标准。安全目标：施工过程中无伤亡事故。文明施工：各专业应达到工完场清，不影响文明工地的目标实现。2、工程施工重点难点及主要措施2.1非垫层上施工时基坑开挖必须预留500800mm土层，在抗浮锚杆施工结束后再开挖至设计标高，这样可以确保基坑持力层不被扰动。开挖后必须在短时间内完成抗浮锚杆的施工。为满足总进度计划需要。我单位在机械配置、人员配置、施工组织等各方面周密安排。2.2为了确保抗浮锚杆的施工质量，施工设备及工艺起到关键作用。2.3对施工过程各工序进行严格控制，严格按照设计及规范要求进行施工。2.4抗浮锚杆由于在基坑底部粉土层上施工，材料及机具必须有充分准备。如遇下雨时为了施工的连续性，钻机可配备走道板施工。三、施工进度计划施工进度计划：抗浮锚杆设备进场后24小时施工，与土方及土建施工交叉作业，预计10天完成抗浮锚杆施工。四、施工准备及资源配置1、技术准备1.1 认真熟悉图纸，做好图纸会审。1.2 对施工人员进行有针对性施工组织设计、施工方案技术交底。1.3 做好测量放线、定位及控制桩点保护工作。1.4测量仪器：设备配置表序号仪器名称数量用途备注1全站仪DTM-332c1投测轴线经年检合格2水准仪DS322高程测量经年检合格3塔尺3高程测量经年检合格450米钢尺1一般距离测量经年检合格5对讲机2测量联络1.5验线：测量放线后，由施测人员自检，自检合格后由测量负责人复检，再由专职质检员专检，确认无误后报监理单位验线。 2、现场准备2.1按照抗浮锚杆机械施工要求，在开挖至设计标高时，施工设备进场施工。2.2基底排水沟及时完成，按要求砌好集水井，及时排水。3、材料准备3.1 为保证抗浮锚杆施工质量，我单位购买巢湖铁鹏水泥，水泥进场后按100t每批进行复检，以保证水泥质量。3.2 水泥数量根据工程进展，分批运抵施工现场，进场后堆放于现场搭设水泥棚，以防雨季水泥淋雨而失效，堆放于水泥棚中堆放整齐。3.3钢材为马钢产，钢材原材及焊接试验复检合格后方可使用。4、施工人员准备1、施工人员进场进行施工作业前，统一由项目部组织进行安全、文明施工教育，带领所有施工人员对施工现场进行参观和讲解，使全体施工人员了解现场的安全设施和使用方法及要领，并由各专业队队长领队进行专业施工安全、文明施工教育。在全体施工作业人员的思想上牢固树立安全、文明施工的意识和思想，以各专业施工队为单位，进行安全、文明施工教育考核。经考核合格后由项目部质安部与其签定安全生产协议，同时所有施工人员每人均须同专业队和项目部签定安全、文明生产保证书。经“三级”安全文明生产教育学习和考核后，施工人员才能进入生产作业班组进行现场作业施工。2、施工人员配备劳动力配置表序号专业工种单位数 量1项目总部管理人员人12现场管理人员人33测量工人24电工人15操作工人86普 工人205、施工设备准备1、施工采用的主要施工设备：长螺旋桩机、注浆设备等。2、施工设备进场施工作业前，必须进行全面检查，其中重点包括：安全防护设施检查、设备控制系统检查、维修保养记录检查、需要年检年审的设备须检查年检年审记录，确认合格后由项目部统一安排。3、施工设备从土方坡道吊放至施工场地，抗浮锚杆施工结束后，由于土方坡道已开挖完，因此设备只能拆卸后用塔吊吊运出基坑。拟投入本工程的主要施工机械设备表序号机械种类型号数量备注1劳动车8辆2长螺旋桩机 2台3钻孔机MG-22台4钢筋套丝机HGS-402台5锚杆钻机HGY100-22台6注浆设备YH50/502台7钢筋弯曲机1台五、施工工艺及技术流程1.测量定位钻机成孔验孔深安放锚杆边注浆边提升注浆管结束至下一孔返回二次注浆。2.成孔：按设计要求测放土钉轴线及点位，钻孔直径150mm。3.锚杆制作：锚杆制作采用HRB400C28螺纹钢加工，从锚头开始每隔1.5m焊制定位器。锚入基础沉台弯头用钢筋弯曲机制作。具体工艺流程如下：1）丝头加工钢筋先调直再下料，端口用无齿锯切割，加工丝头的牙形、螺距一致、有效丝扣的秃牙部分累计长度小于一扣，钢筋损耗率不得超过1%。2）滚轧钢筋直螺纹时，采用水溶性切削润滑液，气温低于0掺入15%20%的亚酸钠，不得用机油作切削润滑液或不加润滑液滚轧丝头。3）经自检合格的钢筋端头螺纹，对每种规格加工批量随机抽检10%，且不小于10个，如有一个端头螺纹不合格，即对该批加工批逐个检查，不合格的端头螺纹应重新加工经再次检验方可使用。已检验合格的丝头应加以保护，钢筋一端丝头应戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。4）连接钢筋时，钢筋规格和连接套的规格应一致，并应确保钢筋和连接套的丝扣干净完好无损。5）连接钢筋时可用普通扳手拧紧。接头拧紧后检查外露丝扣不应多于一扣，并用油漆做好标志。标准型和异径型接头：先用工作扳手将连接套与一端钢筋拧到位，再将另一端钢筋也拧到位。活连接型接头：先对两端钢筋向连接套方向加力，使连接套与两端钢筋丝头挂上扣，然后旋转连接套，并到位拧紧。4.抗浮锚杆注浆：锚杆注浆采用压力注浆工艺。第一次注浆压力在0.3-0.5Mpa左右，注到浆液从孔中溢出。第二次注浆在第一次初凝前达到注浆压力1-2分钟后即可结束注浆，注浆完成后周围的空隙用水泥袋或毛巾塞牢以防止漏水。注浆采用1:2微胀水泥砂浆。5.抗浮锚杆施工主要方法：5.1机具设备：长螺旋钻机，HY50-50型注浆泵，灰浆搅拌机，灌浆管、阀门、压力表等。5.2成孔：施工时长螺旋钻杆直接钻出土，这种方法把成孔过程中的钻进、出渣、清孔等工序一次完成。钻孔取出的土用挖机装运6.锚杆安设锚杆按施工图纸结构构造，由专人制作完成，锚杆一根螺纹钢筋（RHB40028）套筒连接而成，另外每隔1.5m焊置一个定位器（由6.5钢筋制成）。锚拉杆要求顺直。孔钻完后尽快地安设锚杆，放至距孔底保持50cm，插入时将锚杆有定位器支架的一面向下方。立即接上压浆管，即可进行注浆。7.灌浆灌浆材料为水泥砂浆。水泥采用42.5级水泥，砂浆配合比为为1：3.2: 0.7，充盈系数不小于1.15。灌浆应持续至孔口流出水泥浆为止。第一次注浆压力为0.50.8MPa；在第一次注浆体强度达15 MPa时，进行第二次注浆，注浆压力为0.3MPa。锚杆注浆管边灌边浮，一次注浆量按理论计算值的1.151.5倍确定。二次灌浆是锚杆施工工艺的关键，它的成功与否直接影响锚杆的抗浮力。六、质量保证措施我公司坚持“百年大计，质量第一”的原则，将施工过程质量管理与质量检验相结合，把质量事故隐患消灭在施工过程中。为了确保本工程的施工质量满足设计规定的各项技术要求，为使质量管理检验工作有章可循，对施工中使用的水泥、钢筋等材料、施打的锚杆等隐蔽工程内容进行控制和检验。同时对职工进行质量教育，提高职工质量意识的基础上，强化了质量保证体系和岗位责任制，制定了施工质量管理、检验细则。1、质量控制措施1、施工中严格执行设计及有关规范规定；2、正式开工前，技术部门召集开全体施工人员认真学习贯彻设计施工工艺等各项技术要求，并进行全面的技术交底；3、健全各岗位把各工序与专人挂钩；4、重点工序重点检查，严格执行施工过程中质量控制及验收程序；5、现场施工所用各种原材料购入时均有厂方出具的材料合格证明及试验单，按规定对原材料进行复试，合格后即可使用；6、进行预应力施工的设备必须进行标定后才能使用，人员持证上岗；7、认真进行现场编录，保证各项原始记录准确真实可靠；8、随时接受甲方及质检单位监督检查。2、质量保证具体内容1.质量管理目标：加强管理，严格施工、精心操作，加强对每道工序的质量控制工作，采用先进的施工技术，提高工程质量。达到分项工程一次检查合格率100%，单位工程优良率100%，确保整体工程质量优良。2.建立健全的质量保证体系：按ISO9001质量标准建立质量保证体系和完善的质量保证制度，实行项目经理负责制，成立以项目经理负责建立、主抓并落实的质量保证体系。 3.建立正常的质检制度和图纸会审、技术交底制度。所有施工管理人员要熟悉图纸，审查图纸，在施工前进行图纸会审，了解设计意图，消除设计错误；施工前进行技术交底，内容包括图纸交底、施工组织设计交底、设计变更、会审交底和各工种的技术交底。4.坚持三检制度和执行隐蔽工程检查制度。班组自检、互检和交接检与专职检查相结合，充分尊重质检员的意见；凡隐蔽工程施工时必须进行验收合格签字后才能进行下道工序的施工。5.现场成立质量管理小组，严格按照国家有关规范、规程和设计要求施工，全面质量管理。6.工程施工中的每一道工序，均执行质量交底和技术交底制度，并作好记录。7.及时、准确、详细作好施工原始记录，以便发现问题，及时解决。8.原材料按施工规范要求进行复检，所有材料必须有出厂合格证。不合格材料不允许进场和使用。9.抗浮锚桩(杆)采用隔二打一的跳打法施工。10.做好砼试块、钢筋试样的实验工作。11.认真、及时地做好各工序的施工记录和日志，并及时汇总。12.按照监督上道工序，保证本道工序，服务下道工序的要求，建立严格的质量检验系统，实施工序跟踪检查，切实作到在施的每一项工程始终处于受控状态。13.贯彻质量责任制，与施工管理人员、施工作业人员签定质量奖罚制度。14.锚杆固结体达到设计强度的100%以上时，方可张拉。3、材料质量要求及节约措施1.现场施工按计划进料，并实行按定额领料制度。2.加强材料管理，完善领用料手续，力求做到工完料挣。3.材料堆放本着即不影响施工，又要方便施工的原则，减少二次搬运。4.钢绞线下料应合理计算，避免下脚料过多，造成浪费。5.水泥、钢筋要堆放整齐，用料要过磅。6.水泥砂浆灌注要严格控制标高，每桶浆要按施工配合比配料。第七章文明施工与安全措施1、安全生产、文明施工 为加强安全生产意识，正式施工前要进行安全思想教育，做到安全第一，预防为主。在施工过程中施工人员要严格执行岗位责任制条例和安全操作规程，进入施工现场须戴安全帽、穿工作鞋，各项专职负责人要各负其责。1、钻机操作(1)钻机安放平稳、牢固，各部分位置正确;(2)钻机使用前，熟悉掌握其构造及操作要求，做到定人、定机、定岗位安全操作;(3)经常检查各部分螺丝有无松动，防护罩是否完好，声响及发热是否正常，一旦发现问题及时处理;(4)检查减变速箱、磨擦离合器，操作控制手把性能是否稳定可靠;(5)钻机运转时，必须有专人管理，严禁在无人看管下运转;停机时必须切断电源;(6)操纵变速箱、回转器、卷扬机等传动装置时，必须先停止动力机运转或将传动齿轮停止运转;卷扬提升时，不得将两个制动带同时抱死;(7)经常保持回转器立轴及导杆清洁和润滑;防止雨水和浆液进入电机，以免烧毁电机。2、压浆泵操作(1)压浆泵使用前必须进行试运转，试车分空车运转及负荷运转，以检查各运转部件的温度、润滑情况、震动、声响是否正常，安全阀是否可靠，压力表是否准确、灵敏;吸水及排水阀门工作状态是否正常;(2)吸浆阀门必须装有过滤罩;(3)使用过程中，如出现压力骤然上升或下降时，应立即停机检查，排除故障后方可使用;停机检查时，应安全降压后，方可打开管路;(4)输送软管必须连接牢固和密封，不得发生断裂或泄漏现象，以免造成安全事故或质量事故。(5)长期停运或重新安装后，在使用前需仔细检查及冲洗进水软管、滤水器活阀，使其畅通工作自如。软管接头处不应漏气。(6)分流阀（或泄压阀、安全阀）应在每次施工前检查是否能工作正常；施工后清理冲洗，保证不被水泥堵塞。(7)轴承及泵体内加足润滑油。(8)每次施工后，必须清洗泵头内阀座。(9)施工时操作人员密切注意（监听）泵的运行情况，随时测试泵体的温度变化，添加润滑油，出现零件损坏则应立即更换密封件或易损件。(10)泵的保养和维修须严格按照使用说明书的内容执行。3、灰浆搅灌机操作(1)使用前检查搅拌机和灰浆泵的进口过滤装置是否完整，管路是否安全可靠，泵量是否准确;(2)浆液配比必须符合设计要求，加水、上料数量必须准确稳定，不得使用受潮结块或已过期的水泥。(3)使用结束后必须及时清洗，保持机貌整洁，管路畅通，叶片、叶轴无凝结水泥块。4、电气设备线路和电气设备的绝缘必须良好，根据现场情况尽可能将线路架空到使人员碰不到的位置，个别地带没有条件架空的情况下，落地电缆要有明显的警告标志和保护措施，并设专人负责。另外，根据自备发电机的性能要求，各电机在启动和停机时，相互之间必须有一定的间隔时间(1分钟)，不得同时合闸或断闸。5、电气焊工具电气焊机必须严格执行国家制定的有关电弧焊安全技术要求。氧气瓶要经常检查减压器上的安全阀是否正常，并且要远离明火和可燃瓶不小于10m的距离。乙炔发生器必须经常检查回火安全装置，并距明火不小于10m距离。6、环卫要求在施工中要注意控制噪音污染，自备发电机、空压机要远离马路和公共场所，必要时应安放噪音隔离罩或采取其它降噪措施。泥浆运输和挖运土方时，不但要注意安全，而且要注意环境卫生，汽车运输不要超载，运出施工现场前要清洗，在运输过程中不漏不洒，做到安全生产，文明施工。2、安全保证体系及措施1、安全管理目标施工现场安全工作达标率100%，优良率90%以上。2、安全管理程序建立健全安全保证体系、落实安全生产责任制，安全生产管理必须坚持“安全第一，预防为主”方针，项目经理部进场后，和各专业分部一起建立健全安全保证体系，落实责任制。并将各种管理制度上墙。3、现场施工安全管理(1)施工现场安全纪律.进入施工现场，必须戴安全帽，禁止吸烟，禁止酒后作业；.施工时应严格执行交底规定的安全技术措施，未经交底严禁作业；.从事特种作业人员必须持有特种作业操作证，无证人员禁止操作；.管理人员严禁违章指挥；.施工人员必须服从现场管理人员的指挥和管理。(2)现场安全管理.建立健全安全生产教育和培训制度，坚决贯彻“预防为主，安全第一”的方针，严格执行安全生产制度；.进入现场的作业人员必须先参加安全教育培训，考试合格后方可上岗作业，未经培训或考试不合格者，不得上岗作业；.经理部设专人负责包工队的安全生产管理，进入施工现场的所有施工人员，用工手续必须齐全，并熟悉本岗位、本工种安全技术操作规程，考试合格后方准上岗作业，特种作业人员必须持有效证件上岗操作和具有相适应的文化程度；.从事特殊工种作业的人员，必须进行身体检查，无妨碍本工种作业的疾病者，方可上岗作业。(3)现场安全管理许可证制度.开挖许可证任何形式的挖掘，挖沟操作都要办理开挖许可证，这个许可证要在开工前获得。这项许可证适用于所有挖掘工作，且在工作开始前应完成申请。没有完成此许可证的申请，任何挖掘不能开始，此许可证由全部所需部门签字，并应留有副本。.动火许可证动火许可证适用于所有切割、焊接等或能产生火焰或火星的操作，当在工地进行切割，焊接或热处理工作时，必须办理该许可证。.动火许可证由业主或其他的授权人签发；.动火许可证的复印件要张贴在操作地点；.动火许可证最多只适用于一个工作班次。3、环保文明施工保证体系及措施1、文明工地目标文明安全工地管理目标：达到合肥市文明安全工地标准2、文明施工管理体系在项目经理部和劳务作业层共同组成一个文明施工管理体系，明确各级管理人员、各类作业人员在施工生产中所负责的职责，做到管理有条理，施工程序化；现场洁净、整齐，人员文明、礼貌。3、施工环境保护措施(1)防止扬尘污染措施.生活区使用的电茶炉、煤气灶等符合环保要求的生活设施；.水泥等易飞扬的细颗粒散体材料或建筑渣土应安排在库内存放或严密遮盖。运输时必须封闭、包扎、覆盖、不得沿途泄漏、遗洒、卸运时应采取行之有效措施，以防止扬尘。将车辆槽帮和车轮冲洗干净，防止带泥上路和遗撒现象发生；.施工现场的永久道路为混凝土式道路。同时要随时修复因施工而损坏的路面，以防止浮土产生；.施工现场要制定洒水降尘制度，配备洒水设备，指定专人负责现场洒水降尘和及时清理浮土。(2)防止水源污染措施.施工作业产生的污水，必须经沉淀池沉淀后方可排入市政污水管道。施工污水严禁流出施工区域，污染环境；.现场油料，必须存放于库房内。库房地面必须进行防渗处理。油料储存和使用时，必须防止出现跑、冒、滴、漏现象，避免污染地下水体；.生活区临时食堂设置简易有效的隔油池，废水经除油后方可排入市政污水管道。隔油池定期掏油、清污；.现场合理规划排水设和施排水沟，将雨水等集中排到污雨水管道内，防止水流到场外。4、施工现场职业安全卫生管理措施严格遵照OHSAS18001中职业安全卫生的管理方针“建楼筑路，安全第一；遵规守法，注重培训；减少伤害，预防为主；科学管理，持续改进。”做好现场的环境卫生工作。(1)施工现场.施工现场要整齐清洁，无积水；.车辆出现场不得遗撒和夹带泥沙；.工地发生法定传染病和食物中毒时，要及时向卫生行政部门报告，并采取措施防止传染病传播；.工地人员患有法定传染病或病原携带者，要及时进行隔离治疗；.办公室、宿舍、伙房、饮水站、厕所、垃圾站等有统一标牌；.施工现场应设置饮水茶炉或电热水器，保证开水供应，并由专人管理和定期清洗，保持卫生；.工人进入现场戴好安全帽等安全防护用品，减少施工伤害和职业病的发生；.施工现场切实做好安全防护措施，减少安全隐患，营造一个安全的施工环境。(2)办公区.工地办公区用房要清洁、整齐、美观、窗明几净；.办公设备、设施定期清洗，减少办公室污染；.办公室每天打扫，定期卫生检查；.工地有卫生救护组织，现场有情况能及时进行抢救。(3)工人宿舍区、生活区.宿舍通风良好，洁净无潮湿；.宿舍内设专人打扫卫生，床被实行强制管理，起床叠被，定时晾晒；.食堂饮事员、管理员定期检查身体，防止传染病发生；.餐具、洗漱用品实行统一管理，定期消毒；.伙房内要整洁，炊具用具必须干净，无腐烂变质食品；.定期检查良堂卫生，防止食物中毒。(4)工地厕所.施工现场设流动厕所；.厕所要有专人清扫保洁，有灭蝇、蛆等消毒措施。施工组织设计（方案）审批会签表工程名称东大街三角岛拆迁安置房项目方案名称抗浮锚杆专项施工方案编制单位核工业志诚建设工程总公司安徽基础工程分公司编制人编制日期203-3-11审批部门意见安全（质量）科：技术科：总工室：总包单位意见施工组织设计（方案）报审表工程名称：东大街三角岛拆迁改造安置房项目 编号： 致：广州市广州工程监理有限公司 我方已根据施工合同的要求，已完成了 东大街三角岛拆迁改造安置房项目地下车库抗浮锚杆施工方案的 编制，并经我单位上级技术负责人审查批准，请审查。附：地下车库抗浮锚杆施工方案总包单位（章） 分包单位（章） 项目经理 项目经理 日 期 日 期 专业监理工程师审查意见： 专业监理工程师： 日期： 总监理工程师审核意见： 项目监理机构 总监理工程师 日 期
