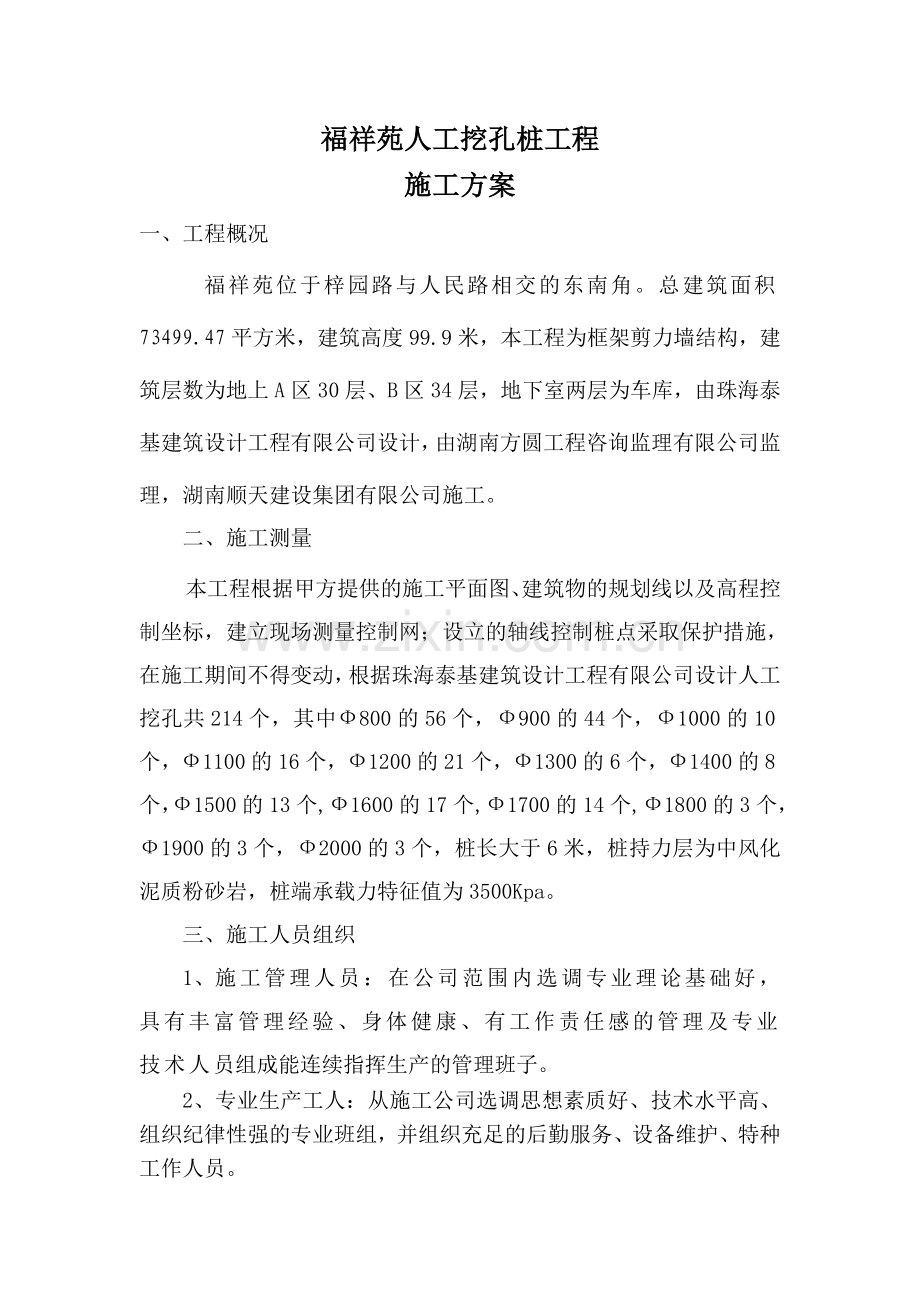

福祥苑人工挖孔桩工程施工方案.doc

福祥苑人工挖孔桩工程
施工方案
一、工程概况
福祥苑位于梓园路与人民路相交的东南角。总建筑面积73499.47平方米，建筑高度99.9米，本工程为框架剪力墙结构，建筑层数为地上A区30层、B区34层，地下室两层为车库，由珠海泰基建筑设计工程有限公司设计，由湖南方圆工程咨询监理有限公司监理，湖南顺天建设集团有限公司施工。
二、施工测量
本工程根据甲方提供的施工平面图、建筑物的规划线以及高程控制坐标，建立现场测量控制网；设立的轴线控制桩点采取保护措施，在施工期间不得变动，根据珠海泰基建筑设计工程有限公司设计人工挖孔共214个，其中Ф800的56个，Ф900的44个，Ф1000的10个，Ф1100的16个，Ф1200的21个，Ф1300的6个，Ф1400的8个，Ф1500的13个,Ф1600的17个,Ф1700的14个,Ф1800的3个，Ф1900的3个，Ф2000的3个，桩长大于6米，桩持力层为中风化泥质粉砂岩，桩端承载力特征值为3500Kpa。
三、施工人员组织
1、施工管理人员：在公司范围内选调专业理论基础好，具有丰富管理经验、身体健康、有工作责任感的管理及专业技术人员组成能连续指挥生产的管理班子。
2、专业生产工人：从施工公司选调思想素质好、技术水平高、组织纪律性强的专业班组，并组织充足的后勤服务、设备维护、特种工作人员。

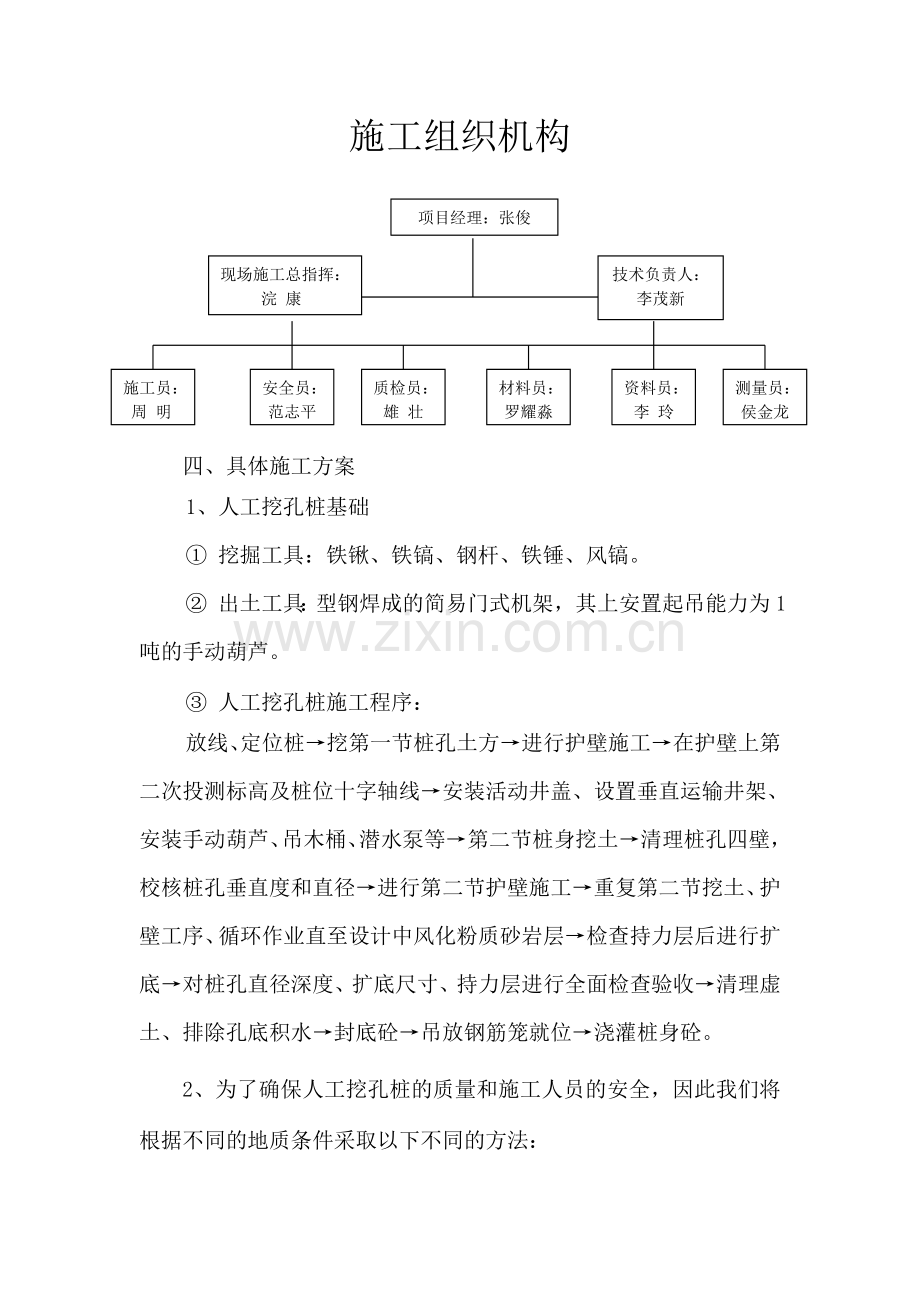

施工组织机构
项目经理：张俊

现场施工总指挥：
浣 康
技术负责人：李茂新

测量员：
侯金龙
资料员：
李 玲
材料员：
罗耀淼

质检员：
雄 壮
安全员：
范志平
施工员：
周 明

四、具体施工方案
1、人工挖孔桩基础
① 挖掘工具：铁锹、铁镐、钢杆、铁锤、风镐。
② 出土工具：型钢焊成的简易门式机架，其上安置起吊能力为1吨的手动葫芦。
③ 人工挖孔桩施工程序：
放线、定位桩→挖第一节桩孔土方→进行护壁施工→在护壁上第二次投测标高及桩位十字轴线→安装活动井盖、设置垂直运输井架、安装手动葫芦、吊木桶、潜水泵等→第二节桩身挖土→清理桩孔四壁，校核桩孔垂直度和直径→进行第二节护壁施工→重复第二节挖土、护壁工序、循环作业直至设计中风化粉质砂岩层→检查持力层后进行扩底→对桩孔直径深度、扩底尺寸、持力层进行全面检查验收→清理虚土、排除孔底积水→封底砼→吊放钢筋笼就位→浇灌桩身砼。
2、为了确保人工挖孔桩的质量和施工人员的安全，因此我们将根据不同的地质条件采取以下不同的方法：
土层中的成孔与支护
土层自身稳定性较好，采用分层开挖、逐节支护的方法，我们将按设计要求用C35砼护壁，挖土时用手动葫芦挖出桩孔。
3、底的成孔与支护
扩底是大直径桩施工中难度大和带有风险的工序。在土层起伏变化较大的情况下，准确地确定桩端持力层位置及部分土层性质，是保证扩底施工顺利进行的关键。
4、挖孔桩护壁
护壁支模采用弧形组合钢模拼装而成，用U型卡连接，上下设两半圆组成的钢圈顶紧。模板每节长为1.0m，有效长度为0.95m，护壁砼用吊桶运输人工浇筑，再用钢钎振捣密实，待该节护壁砼达1Mpa（约24小时）后即可拆模。护壁砼C35。
5、挖孔桩排水
①桩孔内排水：桩孔内有大量雨水时，在桩孔内先挖较深集水井，用小型水泵将地下水排出，并随挖土随加深集水井。
②利用水泵抽除明水，孔内照明均采用低压防水照明灯具。采用1.5KW鼓风机配以直径为100mm的薄膜塑料通风管通风。
6、挖孔桩清孔封底：桩孔挖至孔底设计标高或持力层时，请通知甲方会同勘察、质检及设计等有关人员共同进行鉴定，确认达到设计要求后，迅速扩大桩头，清理孔底及时验收，随即浇捣封底砼对孔底积水较小可用人工清渣，清孔后即用同标号细石砼封底，砼厚度满足图纸设计要求。
7、挖孔桩钢筋笼制安：
①制作：钢筋笼整节制作，主筋与箍筋梅花形点焊固定。钢筋加工在基坑外进行，加工场加工成成品。
②螺旋钢筋用Ι级钢，纵横钢筋的交接处应焊接牢固，水平筋接长要保证单面焊10倍水平筋直径；
③钢筋笼安装：用塔吊将钢筋笼吊至孔内并在孔口固定，在钢筋外侧对称方向设砼垫块，以确保钢筋保护层的厚度。
④钢筋砼保护层控制，采用砂浆垫块绑扎在主筋外侧，以确保钢筋的保护层厚度，且安装后派人下孔检查。
8、桩芯砼灌注：
①砼采用商品砼，强度等级为C35，浇灌时采用泵送商品砼，砼下料采用串筒，串筒离灌注面高度为小于2米，混凝土自卸出后到浇筑完结延续时间不大于60分钟。
②砼浇筑及振捣：桩底清除完松土及积水后，直接向桩孔内灌注。
③砼坍落度为16-18厘米，分层浇灌振捣密实，分层厚度为1.5-2.0米。砼振捣由操作员在孔内采用插入式振动棒振捣，快插慢抽，先四周后中间，使砼密实。初凝时间控制在6h。砼浇至设计桩顶标高以上40-50mm，以便上部施工时凿除浮浆后桩顶标高能满足设计要求。
④工程施工正处春季，井口上应搭设防雨设施。
9、质检：
①施工时对每一根桩做好一切记录，并按规定留置混凝土试件，做出试压结果，将上列资料整理好，提交有关部门检查及验收；砼达到龄期的桩，及时报告业主，指定专业队伍质量检测，检测桩的数量、位置和方法，由业主同设计、质检、监理、施工方共同确定。
②为保证桩身直度，每浇灌完三节护壁，须校核桩径、桩中心线位置及垂直度一次。
③对施工完毕的桩,由业主、监理、设计及质检部门根据实际情况，采用钻孔抽芯、荷载试验或其它有效方法进行鉴定，桩的检测数量应符合规范及质监部门的规定。
五、桩基工程进度计划
桩基施工工期为有效工作日60天。
施工人数为60人。钢筋笼另安排专业技术人员制作，保质量、重安全，按时完成。

3 月
4 月
5 月
20
25
31
5
10
15
20
25
30
5
10
15
桩孔开挖

钢筋笼制作

桩笼安装

桩芯砼浇捣

六、安全技术措施
①施工人员进入孔内必须戴安全帽；
②孔内有人时，孔上必须有人监督防护；
③挖出的土方不得堆在孔四周1.2m范围内，以防滚入孔内；
④孔周围要设置0.8m高的安全防护栏杆；
⑤孔下照明要用安全电压；使用潜水泵，机电设备必须设置三级漏电装置；
⑥进场安装时，安全员、机电员必须认真仔细检查电缆、配电箱、保安器、风管、开关、插座是否正常；
⑦施工人员进入孔内施工，必须先送新风进入孔底；
⑧本着安全第一的原则，精心组织好施工在施工过程中，服从甲方现场施工员指挥，掌握好基础土方深度及周边边线，严禁闲杂人员进入机械施工范围内。
七、基坑排水措施：
四周砌筑排水沟，把水流入积水井内，再用口径100型的水泵第二次排出。
八、机械设备数量：
序号
机械设备名称
型号规格
数 量
额定功率
(kw)
1
交流电焊机
BX3-300
3台
38.6
2
钢筋切断机
GJ5-40
1台
3
3
风炮机

8台
18
4
插入式振捣棒

3台
1.1
5
水 泵
