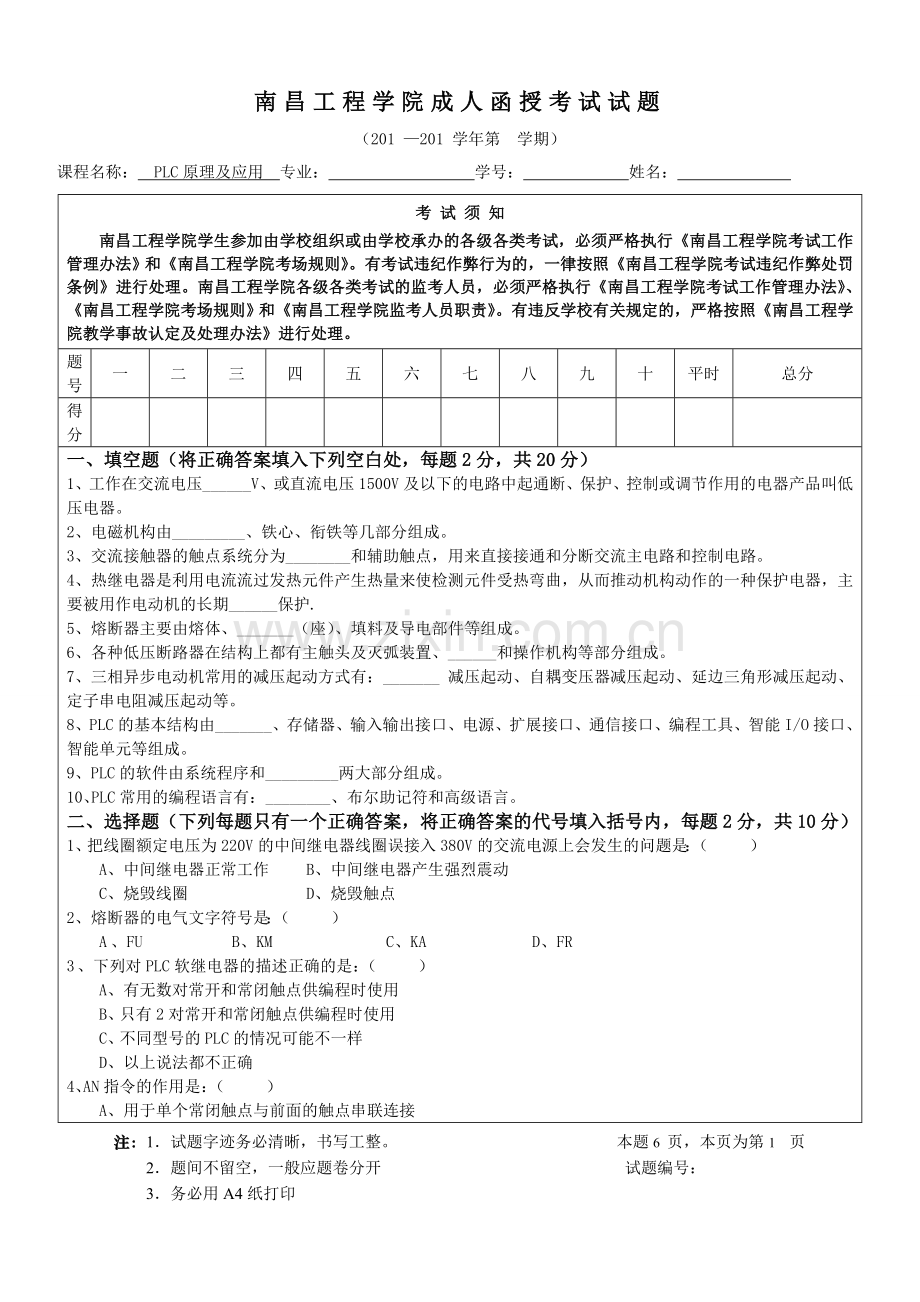

PLC原理及应用考卷6份.doc

南昌工程学院成人函授考试试题
（201 —201 学年第 学期）
课程名称： PLC原理及应用 专业： 学号： 姓名：
考 试 须 知
南昌工程学院学生参加由学校组织或由学校承办的各级各类考试，必须严格执行《南昌工程学院考试工作管理办法》和《南昌工程学院考场规则》。有考试违纪作弊行为的，一律按照《南昌工程学院考试违纪作弊处罚条例》进行处理。南昌工程学院各级各类考试的监考人员，必须严格执行《南昌工程学院考试工作管理办法》、《南昌工程学院考场规则》和《南昌工程学院监考人员职责》。有违反学校有关规定的，严格按照《南昌工程学院教学事故认定及处理办法》进行处理。
题号
一
二
三
四
五
六
七
八
九
十
平时
总分
得分

一、填空题（将正确答案填入下列空白处，每题2分，共20分）
1、工作在交流电压______V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
2、电磁机构由_________、铁心、衔铁等几部分组成。
3、交流接触器的触点系统分为________和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期______保护.
5、熔断器主要由熔体、_______（座）、填料及导电部件等组成。
6、各种低压断路器在结构上都有主触头及灭弧装置、______和操作机构等部分组成。
7、三相异步电动机常用的减压起动方式有：_______ 减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。
8、PLC的基本结构由_______、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和_________两大部分组成。
10、PLC常用的编程语言有：________、布尔助记符和高级语言。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共10分）
1、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：（　　 ）
　　A、中间继电器正常工作　　 B、中间继电器产生强烈震动
　　C、烧毁线圈　　　　　　　 D、烧毁触点
2、熔断器的电气文字符号是：（　　 ）
　　A、FU　　　　　 B、KM　　　　　　　C、KA　　　　　　 D、FR
3、下列对PLC软继电器的描述正确的是：（　　 ）
　　A、有无数对常开和常闭触点供编程时使用
　　B、只有2对常开和常闭触点供编程时使用
　　C、不同型号的PLC的情况可能不一样
　　D、以上说法都不正确
4、AN指令的作用是：（　　 ）
　　A、用于单个常闭触点与前面的触点串联连接
　　B、用于单个常闭触点与上面的触点并联连接
　　C、用于单个常开触点与前面的触点串联连接
　　D、用于单个常开触点与上面的触点并联连接
5、ST指令的作用是：（　　 ）
A、用于串联或并联连接　　　　　 B、常闭触点与起始母线的连接
C、用于驱动线圈　　　　　　　　 D、常开触点与起始母线的连接

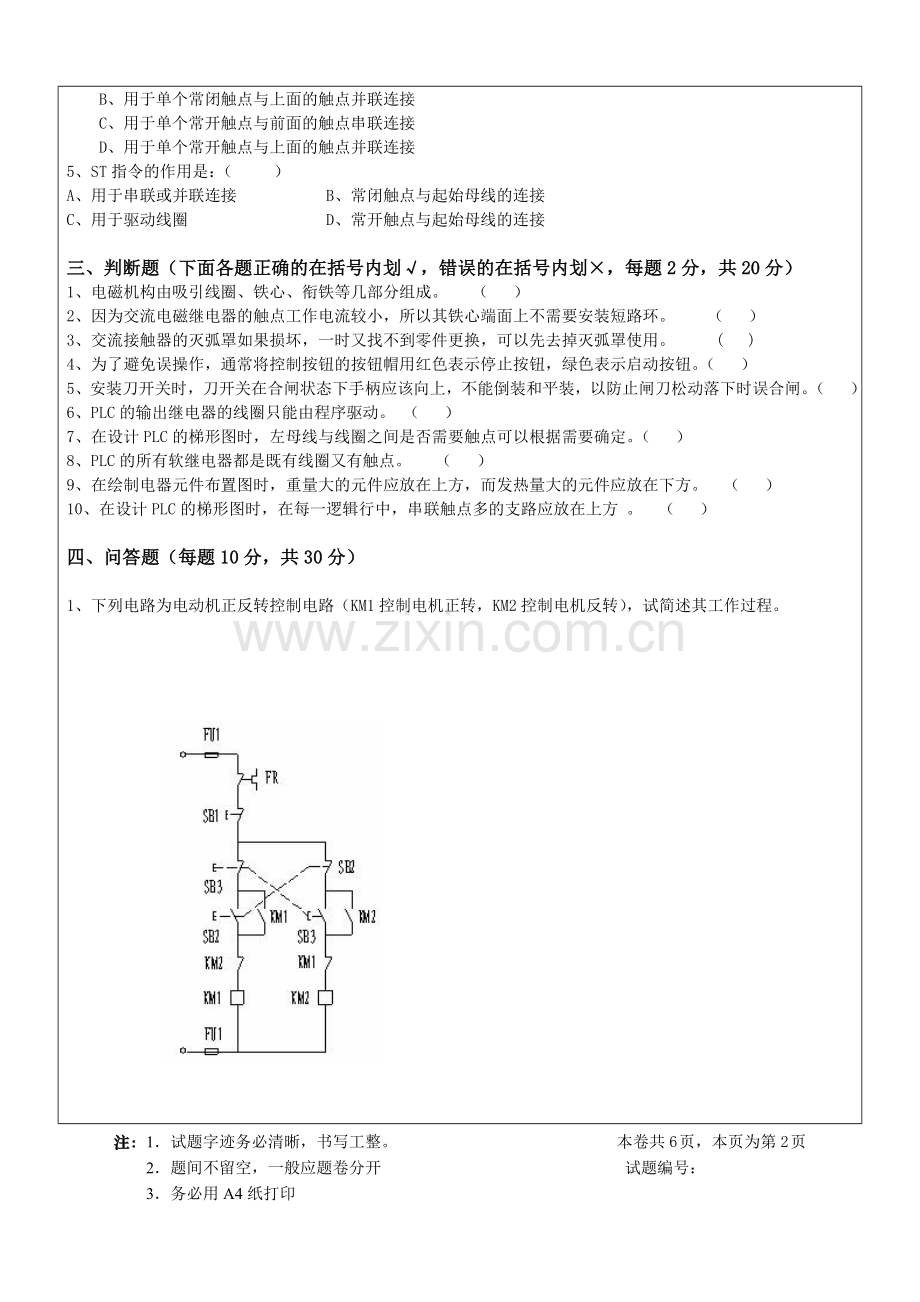

三、 判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）
1、电磁机构由吸引线圈、铁心、衔铁等几部分组成。　 （　 ）
2、因为交流电磁继电器的触点工作电流较小，所以其铁心端面上不需要安装短路环。　　（　 ）
3、交流接触器的灭弧罩如果损坏，一时又找不到零件更换，可以先去掉灭弧罩使用。　　 (　 )
4、为了避免误操作，通常将控制按钮的按钮帽用红色表示停止按钮，绿色表示启动按钮。（　 ）
5、安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。（　 ）6、PLC的输出继电器的线圈只能由程序驱动。 （　 ）
7、在设计PLC的梯形图时，左母线与线圈之间是否需要触点可以根据需要确定。（　 ）
8、PLC的所有软继电器都是既有线圈又有触点。　 （　 ）
9、在绘制电器元件布置图时，重量大的元件应放在上方，而发热量大的元件应放在下方。　（　 ）
10、在设计PLC的梯形图时，在每一逻辑行中，串联触点多的支路应放在上方 。　（　 ）

四、问答题（每题10分，共30分）

1、下列电路为电动机正反转控制电路（KM1控制电机正转，KM2控制电机反转），试简述其工作过程。

2、写出下面梯形图的程序语句。

3、指出下面梯形图中的错误（在错误处用A、B、C、……标明，不用改正）。

五、分析题 （10分）
　　下列电路为三相笼型电机单向旋转连续控制电路，接通电源，当按下启动按钮SB2时，交流接触器KM不工作，试分析故障原因。

六、综合题（10分）
利用定时器和计数器实现200s延时电路。

PLC原理及应用试卷试卷（三）
答题卡
课程名称： PLC原理及应用 专业： 学号： 姓名：
一、填空题（将正确答案填入下列空白处，每题2分，共20分）
1. ， 2. ， 3. ， 4. ，5. ，
6. ，7. ，8. ，9. ，10.
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共10分）

1
2
3
4
5

三、 判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）

1
2
3
4
5
6
7
8
9
10

四、问答题（每题10分，共30分）
1.

2.

3.

五、分析题 （10分）

六、综合题（10分）

注：1．试题字迹务必清晰，书写工整。 本卷共6 页，本页为第6 页
2．题间不留空，一般应题卷分开 试题编号：
3．务必用A4纸打印
