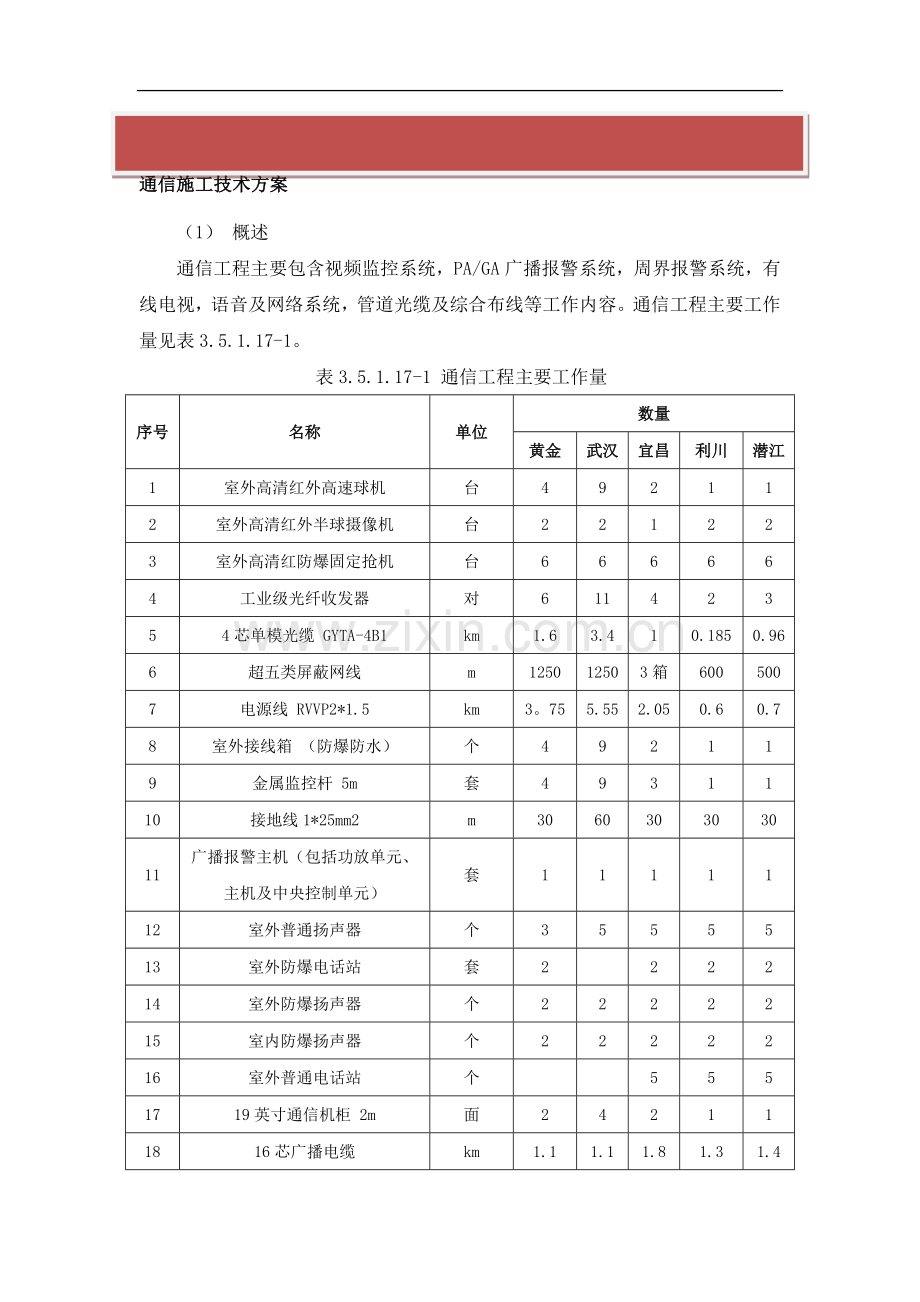

通信施工技术方案
（1） 概述
通信工程主要包含视频监控系统，PA/GA广播报警系统，周界报警系统，有线电视，语音及网络系统，管道光缆及综合布线等工作内容。通信工程主要工作量见表3.5.1.17-1。
表3.5.1.17-1 通信工程主要工作量
序号
名称
单位
数量
黄金
武汉
宜昌
利川
潜江
1
室外高清红外高速球机
台
4
9
2
1
1
2
室外高清红外半球摄像机
台
2
2
1
2
2
3
室外高清红防爆固定抢机
台
6
6
6
6
6
4
工业级光纤收发器
对
6
11
4
2
3
5
4芯单模光缆 GYTA-4B1
km
1.6
3.4
1
0.185
0.96
6
超五类屏蔽网线
m
1250
1250
3箱
600
500
7
电源线 RVVP2*1.5
km
3。75
5.55
2.05
0.6
0.7
8
室外接线箱 （防爆防水）
个
4
9
2
1
1
9
金属监控杆 5m
套
4
9
3
1
1
10
接地线1*25mm2
m
30
60
30
30
30
11
广播报警主机（包括功放单元、主机及中央控制单元）
套
1
1
1
1
1
12
室外普通扬声器
个
3
5
5
5
5
13
室外防爆电话站
套
2

2
2
2
14
室外防爆扬声器
个
2
2
2
2
2
15
室内防爆扬声器
个
2
2
2
2
2
16
室外普通电话站
个

5
5
5
17
19英寸通信机柜 2m
面
2
4
2
1
1
18
16芯广播电缆
km
1.1
1.1
1.8
1.3
1.4
19
激光对射探测器100m
对
6
1

20
激光对射探测器200m
对
2
3

21
激光对射探测器300m
对
1
1

22
24V直流电源箱
套
2
1

23
信号线 RVVP2*1.0
KM
1.3
1.3

24
硬聚氯乙烯塑料管φ110*4
m
255
780
180

25
高密度聚乙烯多孔管 φ32*2.5 6/108
m
255
730
180

26
通信手孔
座
6
13
6

27
8芯单模光缆
m
500
320

28
24芯单模光缆
m

300

29
10对话音通信光缆
m
800
600
540

30
MSTP/SDH设备
套
1
1

31
光传输机柜
面
1
1

32
超五类非屏蔽网线
箱
20
20

33
模块安装盒
个
72
73

34
双孔信息插座面板
个
72
73

35
超五类信息模块
个
147
149

36
48口RJ45配线架
个
4
4

37
24口网络交换机
台
4
3
1

38
48口网络交换机
台
2
1

39
多路监控集中供电电源
台
2
2
1

40
视频监控工作站（包括 视频服务器、液晶显示器及硬盘刻录相机）
台
3
3
2

41
室内高清红外半球摄像机
台
4
4

42
超五类非屏蔽双绞线 STP
m
100
100

43
同轴电缆
km
1.2
1.2

44
电视用户板
个
73
70

45
会议电视终端
套
1
1

46
高清晰度可遥控摄像机
台
1
1

47
阻燃电缆桥架 300*150
m
171
171
30

48
喷涂金属箱 450*300*120
只
6
6
1

49
室外高清红外固定枪机
台
5
5
5

50
室内高清红外防爆固定枪机
台
1
1
1

51
室内红外半球摄像机
台
9
9
10

52
电话单机
部
6
6
2

53
网络电话
部
1
1
1

54
通信操作台
套
1
1
1

55
光缆配线架 48芯
个
1
1
1

56
25对110配线架
个
1
1
1

57
通信聚氯乙烯平型软线 RVB2*0.5
m
35
35

58
ADSS光缆 24芯
m
700
700
700

59
超五类非屏蔽双绞线 UTP
m
50
90

（2）施工工序

图纸会审
施工准备

施工机具、设备调配
施工技术方案编制
施工人员审查调配
材料、设备检查
系统设备出库
现场设备安装
综合布线
信息插座及终端设备安装
查、接线
线缆敷设及接线
系统机柜安装
试运、投产
交工
竣工资料编制
测试调校

图3.5.1.17-1 施工工序
每个站配置专业通信施工机组，负责通信工程的施工。在前期配合土建专业做好预埋及预留孔工作。通信工程在项目中后期才能正式开工，工期较紧张，合理进行施工组织，确保通信工程保质、按期完工。
（3）视频监控系统
a 施工工序
设备安装
电缆敷设
单体调试
系统调联调

图3.5.1.17-2

b系统安装
在施工前，先进行技术工序交接，对各个设备基础进行检查，确保满足设计要求。然后按照施工图的要求，定位系统中各种设备与摄像机的安装位置，核对各位置的设备型号和安装尺寸，根据设备说明书提供的技术参数，配合土建做好各设备安装所需的预埋和预留位置。在搬动、架设摄像机过程中，不得打开镜头盖摄像机的安装应牢靠、稳固。
摄像机应安装在监视目标附近、不受外界损伤的地方。其安装位置不影响现场设备和工作人员的正常活动。摄像机的镜头从光源方向对准监视目标，镜头避免受强光直射。摄像机避免逆光安装。室内摄像机必须在土建、装修工程结束后，各专业设备安装基本完毕，在整洁的环境中安装。从摄像机引出的电缆留有足够的余量，以便不影响摄像机的转动。云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。
在监控室内的终端设备，在监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。
机架底座与地面固定，安装竖直平稳，垂直偏差不超过3‰;几个机柜并排在一起，面板在同一平面上并与基准线平行，前后偏差不大于3mm，两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距不小于0.8m。
监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆在两端留适当余量。并标示明显的永久性标记。
c单体调试
检查摄像机开通、关断动作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性。能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。
开启主机系统，运行系统软件，打印系统运行时各种信息，确认总控室和各分控机房中央设备运行正常。各智能控制键盘操作正确。
按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。
d系统联调
首先检查供电电源的是否接线正确，然后检查信号线路的极性正确性及关系。确定无误，系统受电。系统进入工作状态后，首先浏览全部摄像机的图像，然后逐台对摄像对的上下左右角度、镜头聚焦和光圈仔细调整。
将摄像机的图像显示在各监视器上，检查监视器的工作状态。把全部摄像机分组显示在所有监视器上，观察图像切换情况。
检查录像机时，自动倒带后对操作多画面处理器或控制台自动录像，放像后实现录像带的重放。
（4） 综合布线系统
弱电管路安装
信息插座安装
电缆敷设
接线

图3.5.1.17-3
a弱电管路安装
金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在各信息插座处在墙内预埋国标86型铁盒，各铁盒与墙内管路连接良好，不能断接；底盒上的螺丝孔（耳朵）不能损坏，否则面板无法安装。
若信息插座附近应设有强电插座，信息插座与强电插座的距离大于20cm。所
有底盒的底面距地面高度为30cm。每根电缆的转弯半径要求为其电缆外径的8-10 倍。
b 信息插座安装
信息插座模块的安装高度符合设计要求，安装在活动地板或地面上要固定在接盒内，盒面与地面齐平；安装在墙上高出地面300mm；
信息插座坚固，有标签，区别终端设备的类型。接线时注意接线方式，根据不同的终端设备接线有不同标准接线方式，接线要符合设计图纸要求。
c 电线缆敷设
布线长度从配线架到工作区的信息插座之间的线缆的实际长度一般限制在90m
的距离范围以内；一般跳线长度小于3m，信息连接线长度小于5m。对电缆型号、规格进行进货检验，确认具备合格证或质量检验合格报告。敷设前根据线缆走向编制电缆敷设顺序排列图和管线表，尽量避免电缆交叉。
双绞电缆敷设前校对规格、程式、路线及位置是否与设计规定相符。敷设的双绞电缆平直，不得产生扭绞、打圈等现象，不应受到外力和损伤。双绞电缆敷设前贴有标签，以表明起始和终端位置
双绞电缆（非屏蔽）的弯曲半径至少为电缆外径的4倍，在施工过程中至少为
8 倍，干线双绞电缆弯曲半径至少为电缆外径的10倍。敷设双绞电缆的牵引力，小于电缆允许张力的80%。敷设双绞电缆有冗余，在二级交接间、设备间双绞电缆预留长度一般为3m－6m，工作区为0.3m－0.6m，特殊要求的按设计要求预留长度。
d 双绞线终端和连接
双绞电缆终端和连接，必须严格按照设计和施工的有关技术标准以及生产厂家
的要求执行。在安装施工前必须对生产厂家提供的配线接续设备和连接硬件以及有关附件等的安装手册，进行熟悉了解，充分掌握其技术特性和安装要求，以便顺利安装施工和能够确保工程质量符合要求。
为了保证电缆的终端和连接质量，满足高速传输需要，综合布线系统室内部分的电缆终端和连接，都是通过配线接续设备或连接硬件（如插头和插座）上进行终端和连接，一般不采用缆线之间直接连接的方式，即电缆中间没有接头。
按照缆线终端顺序，剥除每条缆线的外护套，在剥除缆线外护套时，必须符合有关规定，以保证安装质量。
缆线的终端连接方法均采用卡接方法，在卡接时应注意以下几点：
必须采用专制卡接工具进行卡接，卡接中的用力要适宜，不宜过猛，以免造成接续模块受损。
缆线的色标顺序进行终端，不得混乱而产生线对颠倒或错接。
卡接导线后，应立即清除多余线头，不得在接续模块中留存，并要检查导线是否放准，有无变形或可疑之处，必要时需重新施工。
双绞电缆在信息插座（包括插头）上进行连接时，必须按缆线的色标、线对组成以及排列顺序进行卡接；双绞电缆与RJ45 信息插座采取卡接接续方式时，应按先近后远，先下后上的接续顺序进行卡接，如与接线槽块卡接时，应按设计规定或生产厂家要求进行施工操作。
（5）有线电视系统
电缆敷设横平竖直，转弯处半径不得小于电缆外径的6 倍。电缆的接头严格按照步骤和要求进行，放大器与分支器、分配器的安装要有统一性、稳固、美观、便于调试。
放大器、分配器和分支器的安装：在通信机柜间设一个放大器箱、分配器，在综合楼一层、二层、三层走廊吊顶内设电视公共箱，安装分配器分支器等，在餐厅、会议室、宿舍安装有限电视插座，经放大、分配分之后信号接至各电视插座。
用户终端盒的安装：检查盒子口有不平整处，应及时检修平整。暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求。终端盒预留足够长度满足接线要求至少150mm。接线完毕后，调整好终端盒并固定盖板。
（6） 周界报警系统
探测器安装
报警主机安装
电缆保护管
调试

图3.5.1.17-4
a 探测器安装
探头安装位置应该按照设计要求进行确认。探头收发装置应该互相对正，中间不得有遮挡物。探头电源由UPS不间断电源供电。对需要重新拆除安装的探测器，首先与站内责任人员联系，确定回路断电后进行拆除。移除设备重新安装时应避免设备损坏。
b 报警主机安装
报警控制箱安装位置、高度应符合设计要求，安装于较隐蔽或安全的地方，底边距地宜为1．4m。
暗装报警控制箱时，箱体框架应紧贴建筑物表面。严禁采用电焊或气焊将箱体与预埋管焊在一起,管入箱应用锁母固定。明装报警控制箱时，应找准标高，进行钻孔，埋人金属膨胀螺栓进行固定。箱体背板与墙面平齐。
报警控制箱的交流电源应单独敷设，严禁与信号线或低压直流电源线穿在同一管内。
c 线缆、保护管敷设
布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。布放线缆应该排列整齐，不拧绞，尽量减少交叉。管内线缆不得有接头，接头必须在盒(箱)处连接。所敷设的线缆两端必须做好标记。同轴电缆的屏蔽层均需单端可靠接地。
线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。名配管尽量减少弯曲，所有管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、 砂石进入暗配管内。当管道长度大于30m或拐弯处多于2处时，应加装拉线盒。
d 设备接线、调试
接线前，将已敷设的线缆再次进行对地与线间绝缘摇测，合格后按照设备接线图进行设备端接。
报警主机及控制器采用专用接头与线缆进行连接，且压接牢固。设备及电缆屏蔽层应压接好保护地线，接地电阻值满足设计要求。按照施工图纸及产品说明书，连接系统打印机、UPS电源等外质量验收要点围设备。
在计算机管理主机上安装入侵报警系统管理软件，并进行初始化设置。
对探测器进行盲区检测、防动物功能检测、防拆卸功能检测、信号线开路或短路报警功能检测、电源线被剪的报警功能等。
（7） 拆除移除工作
项目对黄金站综合用房中通信机房的光传输设备、视频监控设备、办公网络、语音通信等设备均搬迁至新建综合楼的通信机房内。施工时应该提前做好专项拆迁方案。待新建综合楼通信机房土建工程施工完毕、现场通信设备安装完毕、线缆敷设到位后再移除通信机柜，最大限度减少对站内已建通信系统的影响。
黄金站需要拆移重新安装的周界报警探测器，设备移除待新建位置具备安装条件，探测器支架安装完毕后再进行。
所与监测监控设备关联的电气设备、电源线和控制线在改线或拆除时，必须事前和监控室取得联系，移除过程避免造成设备损坏。
