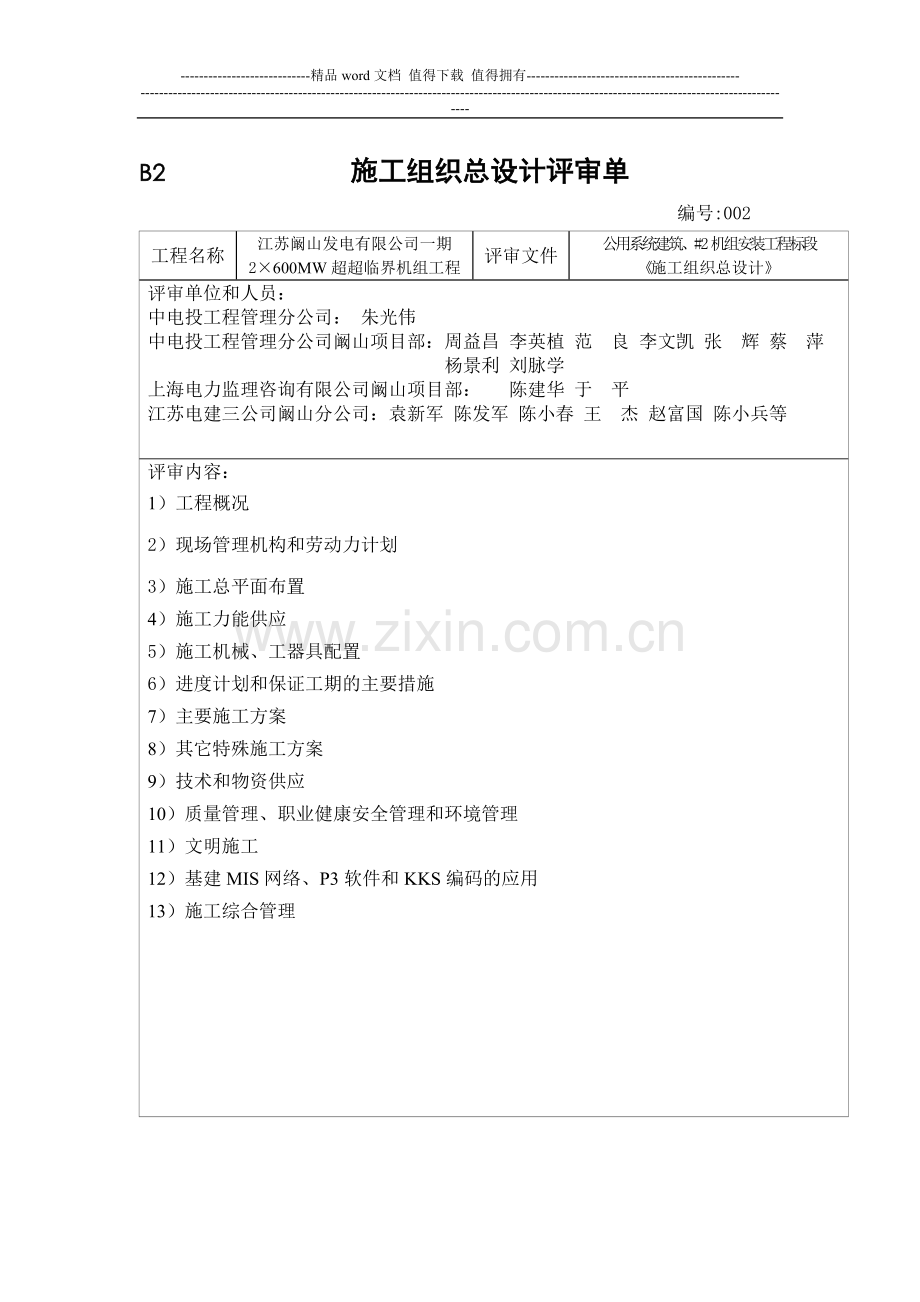

B2 施工组织总设计评审单
编号:002
工程名称
江苏阚山发电有限公司一期
2×600MW超超临界机组工程
评审文件
公用系统建筑、#2机组安装工程标段
《施工组织总设计》
评审单位和人员：
中电投工程管理分公司： 朱光伟
中电投工程管理分公司阚山项目部：周益昌 李英植 范 良 李文凯 张 辉 蔡 萍
杨景利 刘脉学
上海电力监理咨询有限公司阚山项目部： 陈建华 于 平
江苏电建三公司阚山分公司：袁新军 陈发军 陈小春 王 杰 赵富国 陈小兵等

评审内容：
1）工程概况
2）现场管理机构和劳动力计划
3）施工总平面布置
4）施工力能供应
5）施工机械、工器具配置
6）进度计划和保证工期的主要措施
7）主要施工方案
8）其它特殊施工方案
9）技术和物资供应
10）质量管理、职业健康安全管理和环境管理
11）文明施工
12）基建MIS网络、P3软件和KKS编码的应用
13）施工综合管理

B2 施工组织总设计评审单 续
专家意见：
1、 总平管理应按照工程管理公司的相关规定进行。
2、 用水、用电应考虑分阶段的总量以便于业主申请。
3、 请补充汽机专业机具规格。
4、 请考虑中央水泵房年底投产会不会影响#1机组分部试运冷却水的使用。
5、 满堂脚手架的间距应有施工方案，根据支撑重量进行计算，做到定量，而不应以“适当加密”这样定性，要严格按照施工方案进行操作。
6、 定子用双机抬吊要复核定子的到货时间早于汽缸就位时间，否则要偏离中心，是否要重新核算。
7、 请核对定子的重量。
8、 在施工组织设计中出现了“发电机定子吊装采用定子抬升装置”的描述，与实际不符，请调整相关内容。
9、 质量、安全等管理体系应纳入整个工程的管理体系。
10、 请考虑衬胶蝶阀法兰结合面不加橡胶垫片密封是否可行，可能会压碎衬胶。
11、 现场设备维护保养建议挂牌，标明维护内容、要求、时间、责任人、实际维护时间和维护人签名等，以便检查。

评审会成员意见：
1、 请详细说明发电机定子的卸车和就位方案。
2、 #2机组小口径管的二次设计应尽量与#1机组的保持一致。
3、 三公司考虑为#2汽轮机安装一台小门吊以保证工期。
4、 请补充#2机组工期的详细保证措施。
5、 请重新排定#2机组的节点工期。
6、 请补充水土保持方面的相关内容。
7、 请补充灰场的工期保证措施。
8、 锅炉的缓装杆件应取得锅炉厂的认可后方可实施。
9、 请补充保温工程的施工措施。
10、 请补充焊接方面的防护措施。
11、 设备与设备之间、三公司与一公司之间的交叉施工要统筹考虑，请细化说明。
12、 请补充电气、热工设备（如粉尘防护等）的防护措施。
13、 请补充#2机组和#1机组之间的隔离措施。
14、 三公司督促一公司做好#2机组汽机基座和锅炉钢架的沉降观测记录。
15、 锅炉防爆要全过程控制，请补充锅炉防爆的具体措施。
16、 三公司核对现场热处理机数量，应确保满足现场施工需要。
17、 取源部件接口型式要和制造厂沟通好，防止水压试验时出现裂口现象。
18、 请重新核对该施工组织设计的内容，把不符合阚山工程实际情况的内容删除。

管理公司专工意见：
电气专业：
1、 发电机出口不设断路器
2、 每台机组有两台高压厂用变压器
3、 高压厂用电源引自发电机与主变间的封闭母线
4、 主厂房内0米无电缆隧道
5、 封闭母线安装应分为两部分：发电机封闭母线和厂用封闭母线，只写了发电机封闭母线的安装
6、 400V盘柜及干式变的安装：只有盘柜安装的措施，无干式安装的措施
7、 应补充分部调试的组织措施
汽机专业：
1、 第11页倒数第二行“二台65%容量的闭式水板式换热器”应该为“100%容量”
2、 文本中有多处将汽轮机起重机参数写为“80/30t”，应该为“90/30t”
安全专业：
1、 第11、8安全健康环境管理保证措施一节中“第15分公司安全保卫科职责”改到“第12项目专业公司经理（副经理）职责”之前，现放在班组技术员之后不合适
2、 对分包队伍如何管理无描述，最起码应增加对分包队伍进行安全管理的内容，包括资质审查、安全监督、安全教育考试
3、 所使用的安全管理制度清册应列出
锅炉专业：
1、 受热面吊装示意图与文字描述不一致，请修正完善
2、 钢架缓装件应取得锅炉厂认可后方可缓装
焊接专业：
1、 竣工资料文件范围应按规程及达标投产的规定进行整理移交（应补充记录图）
监理意见部分：
1、 汽机基座必须有沉降观测安排。
2、 冷凝器壳体以及缩颈拼装后需做渗油试验。
3、 除盐水、净水系统安装完毕应有时间安排。
4、 8.4.1电气系统概述：已经取消发电机出口断路器设计。
5、 8.4.2施工进度总体的安排：主厂房照明管（一公司施工）暗敷，做好柱内预埋工作。根据元月4日接地网专题会议纪要，室内二次接地网，原设计为明敷，现在改为暗敷（参见会议纪要）
6、 8.3.4主变压器就位安装、大件运输：主变压器、厂变到达现场，首先检查运输中防震冲击仪表和充气气体（油）
7、 编制主要施工技术方案如6KV、400V厂用受电、电除尘空升等措施。
8、 每层钢结构吊装应做沉降观测。
9、 钢结构安装结束后要定期做沉降记录。
10、 水冷壁管排在地面要认真地对每根管道通球以及吹扫，认真检查有无缺陷如裂纹、出厂焊缝是否合格，每排的长度是否一致等。
11、 水冷壁所有集箱要求进行吹扫以及内部检查。
12、 在调试过程中出现的问题必须填写申请。
13、 吹管时间是否太长，应该按照压力以及温度而定。
14、 预热器换热元件安装结束应做防护措施，防止有杂物落入，才能进行下一步工作。
15、 第185页中DL/T86-2004应为DL/T869-2004。
16、 对小径管T91以及P91、P92大径管根层返修时如何充氩或者采取的方法，应加以明确说明。
17、 第248面安全网络中安保科应设专职安全员。

上海电力监理咨询有限公司江苏阚山项目部整理 2006-2-28
