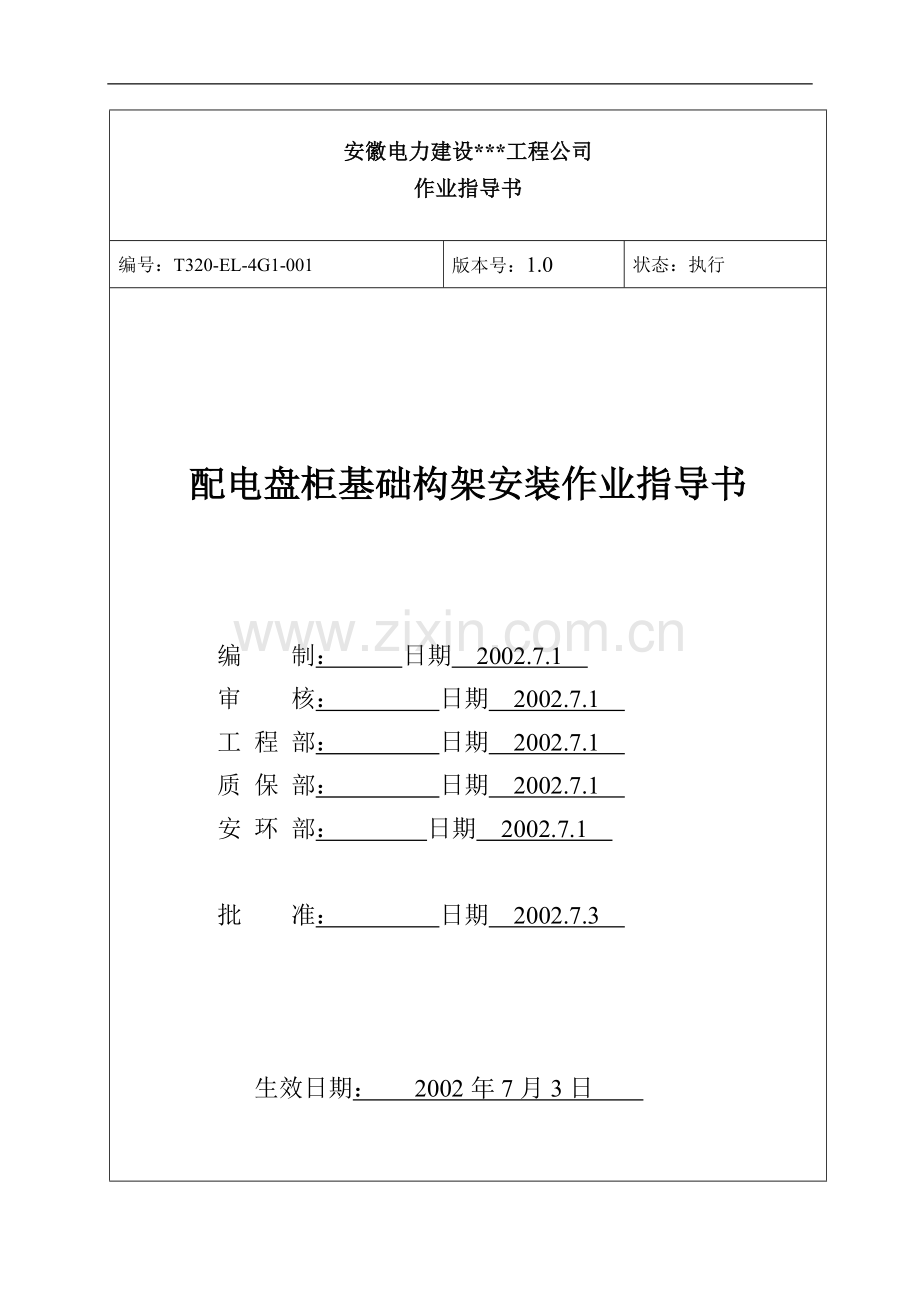

配电盘柜基础构架安装作业指导书

编 制： 日期 2002.7.1
审 核： 日期 2002.7.1
工 程 部： 日期 2002.7.1
质 保 部： 日期 2002.7.1
安 环 部： 日期 2002.7.1

批 准： 日期 2002.7.3

生效日期： 2002年7月3日

**电厂二期工程
（2×900MW）#6标段
配电盘柜基础构架安装作业指导书
编号：T320-EL-4G1-001
版本号：1.0
状 态：执行

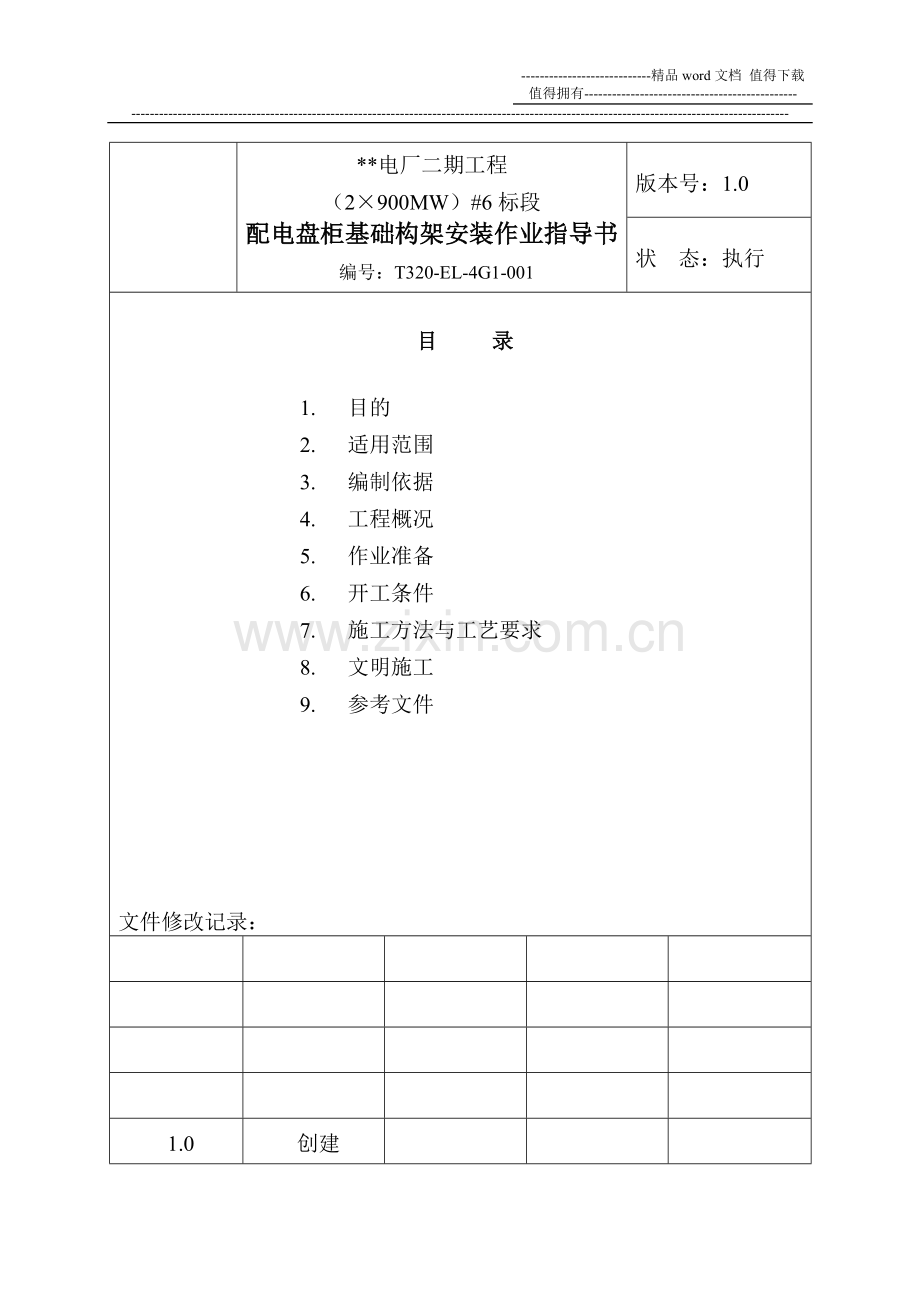

目 录

1. 目的
2. 适用范围
3. 编制依据
4. 工程概况
5. 作业准备
6. 开工条件
7. 施工方法与工艺要求
8. 文明施工
9. 参考文件

文件修改记录：

1.0
创建

版本号
修改说明
修改人
审核人
批准人

1 目的
为了保证**电厂二期工程（2×900MW）#6标段电气盘柜基础构架安装工程的施工质量，促进工程施工技术水平的提高，确保安装时的安全。
2 适用范围
适用于上海外高桥电厂二期工程（2×900MW）#6标段范围内电气盘柜基础构架的安装工程。
3 编制依据
3.1 《火电施工质量检验及评定标准》（电气篇） （1984年版）
3.2 《电力建设安全工作规程》 （火力发电厂部分）
3.3 开关柜基础构架建筑施工图纸
3.4 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92
3.5 经业主工程师确认的设计变更等有效文件
4 工程概况
本工程所安装的配电盘柜基础均系由盘柜生产厂家生产的框架，现场焊接于被膨胀螺栓固定于地面的角钢上。
5 作业准备
5.1 文件资料准备齐全。
5.2 参加施工人员必须熟悉施工图纸和设备安装工艺及标准。
5.3 施工工、器具准备：
撬棒 五根
梅花扳手 两套
双头呆扳手 两套
个人常用工具 两套
台钻 一台
焊机及附件 一套
水平尺 一把
磨光机 一台
冲击电钻 一台
透明软塑料管 100米
钢片尺 两把
5.4 劳动力配备：
施工负责人 一人
技术员 一人
安全员 一人
质检员 一人
安装工 三人
6 开工条件
6.1.1 基础安装的地坪已符合施工条件。
6.1.2 所有参与施工人员资质证书齐全、有效。
6.1.3 工机具、材料准备充足并经检验合格。
6.1.4 开关室标高参考点已明确标出。
7 施工方法与工艺要求：
7.1 安装前的工作
7.1.1 参加开箱检查，对开箱过程中发现的问题应及时上报。
7.1.2 将盘柜基础构架运输到指定安装位置。
7.1.4 熟悉基础构架的安装布置情况。
7.2 基础型钢安装
7.2.1 按图用细棉线标出各列基础型钢的安装位置。
7.2.2 将基础构架预放在安装位置。相邻构架间的接缝应从整体考虑，使接缝均匀分布。
7.2.3 根据框架的位置和角钢上的孔（角钢方向及布置按安装图执行），用油漆标出需打孔的位置。角钢上的孔可预先按下图集中打好，并去除毛刺。

7.2.4 用冲击电钻打好固定角钢用的并与膨胀螺栓尺寸对应的孔，用膨胀螺栓固定好角钢。
7.2.5 用充水透明塑料管对基础构架进行找平，基础顶面标高可从室内已明确标出的标高点推算，相邻基础顶部水平误差小于1mm、成列基础顶部小于5mm。相邻基础不直度小于1mm，成列基础不直度小于5mm。并将基础构架点焊于已固定的角钢上。
7.2.6 再次检查已点焊的构架。
7.2.7 将已点焊好的构架进行可靠焊接。
7.2.8 对焊接处进行防腐处理。
7.2.9 依次安装其它基础构架。
8 安全文明施工
8.1 危险点分析
本项目施工的危险点主要有：焊接火灾、搬运挤压、电动工具伤害等。
8.1.1 焊接作业区如有易燃物，应在焊接开工前予以清除，如不能清除，应采取必要的防火措施，并在现场准备必要的消防器材。
8.1.2 搬运过程中要注意防止挤、压伤手脚。
8.1.3 电动工具必须经检验合格挂牌使用，要执行一机一闸一保护的原则，不准乱拉电源，以防触电等事故发生。
8.2 开工前，施工负责人和安全员应对安全防护设施予以确认，防护设施不完善的，施工人员有权拒绝施工。
8.3 严格执行施工方案,施工前必须进行安全技术措施交底，参加交底人员必须签字。
8.4 作业人员应提高自我保护意识，做到“三不伤害”。工器具、安全防护用具等设施每天使用前应检查是否完好。
8.5 严格遵守安全规范和施工现场的安全生产十大纪律。所有进入现场的人员必须统一着装，佩带胸卡。
8.6 夜间施工必须有充足的照明。
8.7 施工过程中的焊条头应回收，不得随地乱丢。
8.8 施工过程中应注意防止二次污染，即注意对墙壁的保护。
8.9 施工废料应即时放入废料箱内，废料箱应有专人清理，确保工完料尽场地清。做到施工现场“一日一清，一日一净”。
9 参考文件
9.1 上海外高桥电厂二期工程（2×900MW机组）#6标段《施工组织设计》
9.2 上海外高桥电厂二期工程（2×900MW机组）#6标段《电气专业施工组织设计》
9.3 《火电优质工程安装质量要求》
9.4 《外高桥项目部现场管理制度》
