双摄像头的现状及发展.ppt

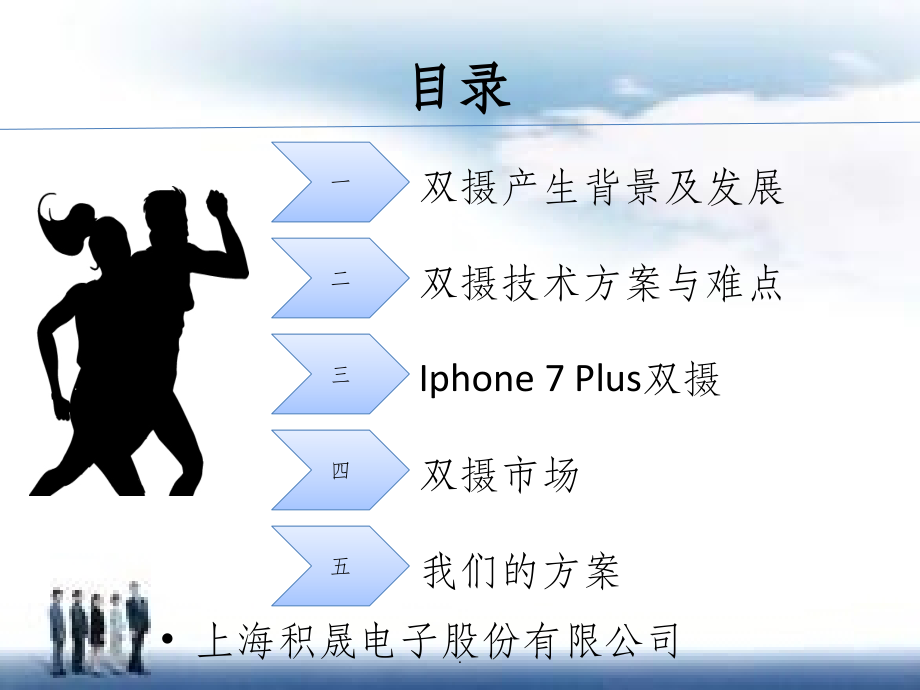

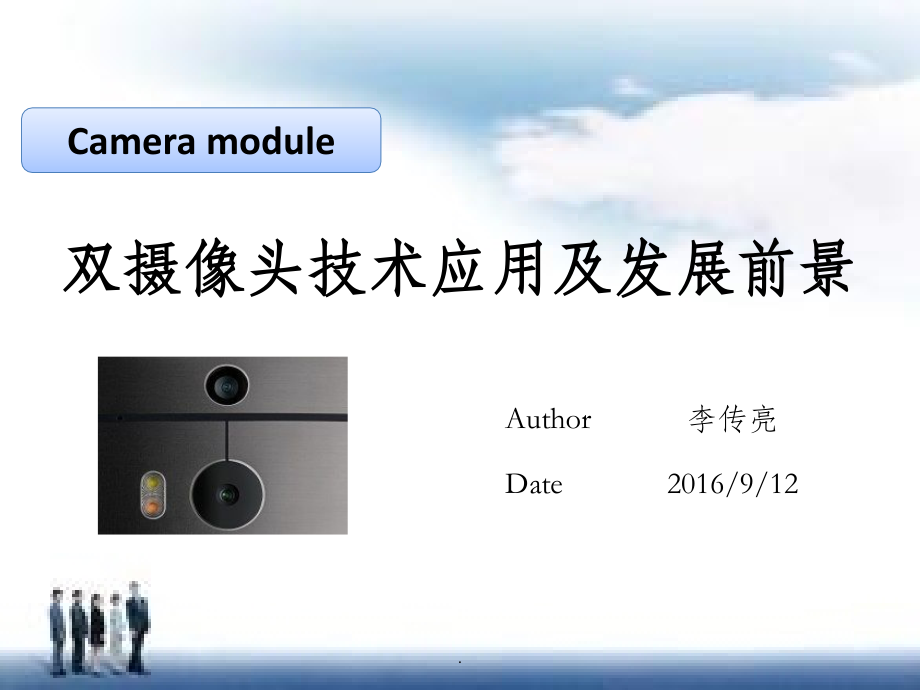

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,*,双摄像头技术应用及发展前景,Camera module,Author,李传亮,Date,2016/9/12,.,目录,上海积晟电子股份有限公司,一,双摄产生背景及发展,二,双摄技术方案与难点,三,Iphone 7 Plus,双摄,四,双摄市场,五,我们的方案,.,一：双摄产生背景,随着人们对手机拍照质量的要求越来越高，甚至要求有媲美单反相机的成像能力，但目前手机的单摄像头受制于体积问题不可能满足人们的要求，表现在以下几个方面：,1,，单纯像素数量提高难以改善拍照质量,2,，暗光拍摄成像较差,3,，难以更快速地对焦,在,13M,成为主摄标配的情况下，如何进一步提高成像质量，最近两年引领市场发展的旗舰机选择了不同的方式：,1,，更高像素，从,13M,到,16M,，甚至是,21M,如,OPPO,vivo,2,，同像素大光圈，大,pixel size,如,Samsung,3,，同像素双摄，,color+mono,，增加进光量并实现更多功能，如,Huawei,.,发展历程,2011,年,G17,LG 3D,HTC EVO 3D,2014,年,HTC M8,荣耀,6plus,酷派铂顿,2015,年,中兴,AXON,天机,HTC One M9,360,奇酷,LG V10,2016,年,？,全面爆发，代表机型,:,华为,P9,红米,Pro,iPhone 7 plus,等,最初的双摄是主打,3D,拍摄功能，但由于,3D,效果很差，双摄在往后的两年内没有发展,未来的发展,？,.,二：双摄的技术方案,一：不同像素立体摄像头（大加小）（,HTC One M8,）,二：同像素平行双摄 （华为,Honor 6Plus,）,三：同像素彩色,+,黑白双摄 （华为,P9,）,四：同像素长焦,+,广角双摄 （,Iphone7 Plus,）,.,双摄的技术难点,1,，双摄对两个摄像头同轴度的要求非常高,。,从整个工艺流程来看，包括芯片贴装，镜头组装，线路板的平整度都会对同轴度产生影响，组装过程中各零件的迭加公差也会越来越大。,总的来看，双摄相比单摄难度提升体现在以下三点：,一：算法资源稀缺，,，,目前全球范围核心的算法公司仅,Corephotonics,、,Arcsoft,、,Altek,、,Linx(,已被苹果收购）、平台厂等几家。产品应用与设计都是基于算法基础展开的,二：制造难度大,，包括对加工公差的管控，同轴度的管控，磁干扰问题,三：产业规模化投资大,，要达到双摄要求的精度必须采用,AA,制程，价格高昂的,AA,机台制约着产业规模化,这里重点说明,制造难度：,Iphone7+,要求同轴度做到,0.35u,，据了解国内模块厂目前还不具备达到此精度的能力。,.,2,，磁干扰问题,传统摄像头模块通过磁力控制实现自动对焦和光学防抖，因此抗磁干扰能力较弱。两个摄像头模块之间距离过近容易引起磁力相互干扰，需要厂商进一步优化结构设计和选择新的制造材料来突破磁干扰问题。,双摄模块的加工技术有一体式结构（共基板）和分体式结构（共支架）,共基板式结构,共支架式结构,将两个摄像头传感器共同放在同一个基板上，然后一个,FPC,从此基板上引出来即可。,两个单摄像模块分体式结构,通过支架将单摄像头模块固定住，每个单摄像头模块有自己的基板和自己的,FPC,.,三：,Iphone 7 Plus,双摄,因为,Linx,公司在算法上技术储备非常充足，各种技术均有解决方案，苹果必定是在对比过各方案之后选择了,Wide+Tele,的,ZOOM,方案。,一般双摄方案目的都是画质优化，暗光增强，距离应用（快速对焦）。但已上市的双摄手机在上述方面体现的并不是很明显，起码普通消费者不能感受到其中的细微差异，更多的是宣传噱头。,所以,iphone7+,采用了大光圈的,wide lens,（暗光增强），加一枚,Tele lens,实现无损变焦，增强可玩性，实现了与其他手机的差异化，保持了,iphone,系列在拍照上得一贯优势。,Wide lens,：,FOV,74.6,；,26mm,；,FNO.1.8,Tele lens,：,FOV,45.1,；,52mm,；,FNO.2.8,2,倍,ZOOM,实现,ZOOM,功能，除算法以外，解决长焦镜头的,防抖问题,是关键！,.,四：双摄市场,双摄市场由终端客户，算法公司，模组厂，零组件供货商，平台厂等共同组成。,终端,客户,提出需求,选定算法公司与模组厂,三方讨论确定规格,筛选零组件供货商,规格与器件选型完成,模块厂做好模块,交给平台厂商,单摄驱动与双摄同步调试,交给算法公司,双摄的算法植入与调试,双摄成型,此步骤需要平台厂开放,ISP,架构给算法公司，商业合作难度较大。解决方法，一：采用独立,ISP,；,二，采用平台双摄算法。,我司需参与,经过上述公司与环节，双摄模块最终设计与制造成型,转下行,.,终端客户,终端客户的需求是双摄能兴起的源头。大的终端客户具有培育新兴市场，引领业界发展潮流，带领行业技术革新，影响政府政策导向的能力，如苹果，三星。,手机品牌双摄像头应用情况,已量产双摄,立项未量产,规划中,苹果，华为，,360HTC,LG,，乐视酷派小米,三星，联想，努比亚传音，金立，,TCL,中兴,vivo，OPPO,终端客户会根据市场需求，能解决的技术难度与自己的项目预算选择不同的双摄方案。,苹果采用,ZOOM,方案，华为,P9,360,与酷派均是,color+mono,方案，,HTC,与,LG,推出过不同方案的多款机型，小米采用“大加小”方案。,在研项目中，采用,ZOOM,方案的占多数。,.,算法公司,算法是双摄应用与技术的基础，选择的算法方案决定了技术设计方案，配合的硬件选型，制造难度等。,目前能提供成熟算法的公司屈指可数，各家所擅长的领域又各有不同,公司,国家,擅长方案,量产案列,备注,Linx,以色列,技术储备充足,Iphone 7+,被苹果收购,Altek,台湾,暗光补偿,华为,P9,Arcsoft,美国,暗光补偿,红米,Pro,Corephotonics,以色列,光学变焦,HTC M8,平台（,MTK，,高通）,推广阶段,其中,Linx,公司技术储备最为充足，但已被苹果收购进入苹果封闭的生态圈。,双摄算法会像指纹识别芯片一样，技术最先进的公司,AuthenTec,被苹果收购，安卓厂商上指纹识别后火了一众,AuthenTec,的追赶着，如,FPC,等,.,模块厂,模块厂切入双摄具有典型的技术壁垒，资金壁垒，客户资源壁垒。日韩台系的模块厂像三星电机，,LG-innotek,，,sharp,，,Liteon,等都有多年技术沉淀。这里我们重点说明大陆的模块厂商表现。,大陆目前具备双摄量产案例的模块厂商有,Sunny,，,O-Film,和,Q-Tech,。除客户资源壁垒外，切入双摄需要的昂贵,AA,设备令众多中小厂商望而却步！,AA,设备投资,AA,设备集中在香港,ASM,，日本,Pioneer,，韩国,Hyvision,等厂商手中，价格在,150,万,200,万之间。,单台,AA,设备产出效率约,120pcs/H,，双摄模块产出约,60,颗,/H,，假设设备稼动率能达到,90%,（较高水平）。,模块厂要达到,1KK/M,的双摄产能，不计良率损失，至少需投入,26,台，投资至少,4000,万人民币。,.,Sunny,O-Film,Q-Tech,Sunny,作为大陆最老牌的模块厂，技术积淀最为深厚。在双摄上达到自研,AA,设备的水平。,2015,年,Sunny,宣布双摄研制成功，,2016,年成为华为,P9,双摄的主供货商。,Sunny,会成为大陆双摄最受益厂商，终端在双摄规划上,Sunny,仍是首选，这会带动,Sunny,镜头与模块两块业务快速增长。,O-Film,作为模块厂的后来者与搅局者，,12,年成立。发展势头惊人，从,15,年下半年出货量跃居国内首位。,O-Film,在人才与设备引进上从不吝啬。,小米是,O-Film,走量最大的客户，同时依靠小米的红米,PRO,，,O-Film,实现双摄的量产。,Q-Tech,作为大陆第三大的模块厂，在双摄上投入巨资购入,AA,设备。为了抢夺双摄订单，,Q-Tech,在市场上报价相对偏低。依靠红米,PRO,，成功量产双摄，并独家供应乐视酷派,COOL1,。红米与,COOL1,都是主打性价比的千元机，毛利有限。,Q-Tech,要想向上突围还需努力。,.,零组件,零组件主要是指,CCM,三大件：,Sensor,，,Lens,，,VCA,Sensor,双摄,sensor,市场仍然是“索尼大法好”，索尼一统江湖。,258,286,；,350,351,都是各家重点评估的选型。索尼在双摄上体现出来独有的技术优势。三星,sensor,作为追赶者开始出现在一些厂商的备选方案中，例如：,2L8+3M8,Lens,双摄,Lens,市场是,Largan,一家独大，回头都望不到追赶着。奔跑较快者也就是,Sunny,光学。另外像日系,KT,韩系,Sekonix,等公司虽有技术实力，但要被陆厂大规模采用不太现实,VCA,市场选型集中在日系,TDK,MTM,与韩系,Jahwa,几个厂商。双摄,VCA,选型为了防抖与同步准确主要选择是,OIS,与,Closeloop,，双,OIS,的磁干扰问题目前还不能有效解决。个别厂商为了成本考虑会选择,openloop,的,VCA,。,.,双摄的未来发展,在众多旗舰机搭载双摄的带领下，双摄已成燎原之势，是现在手机“高，大，上”的必备利器。这对整个行业来说是绝对的利好消息，如何把握双摄未来的发展方向，关系着供应链未来的兴衰存亡,!,现状与,未来,一，双摄目前来说仍然有一定的壁垒，不是那么容易切入。包括技术及工艺壁垒，人才壁垒，资金壁垒，客户资源壁垒，规模壁垒等,二：双摄的各方案，未来一段时间,ZOOM,会占据明显上风。现在国内厂商也在,ZOOM,上进行密集布局。以,ZOOM,算法擅长的,Corephotonics,公司成为市场宠儿。,三，双摄算法如能实现,3D,扫描与建模，会引领下一波的双摄旋风。,3D,建模可被认为双摄的终极应用，如能实现成熟应用对人类的科技革命会带来巨大影响。,.,ThankS!,.,
