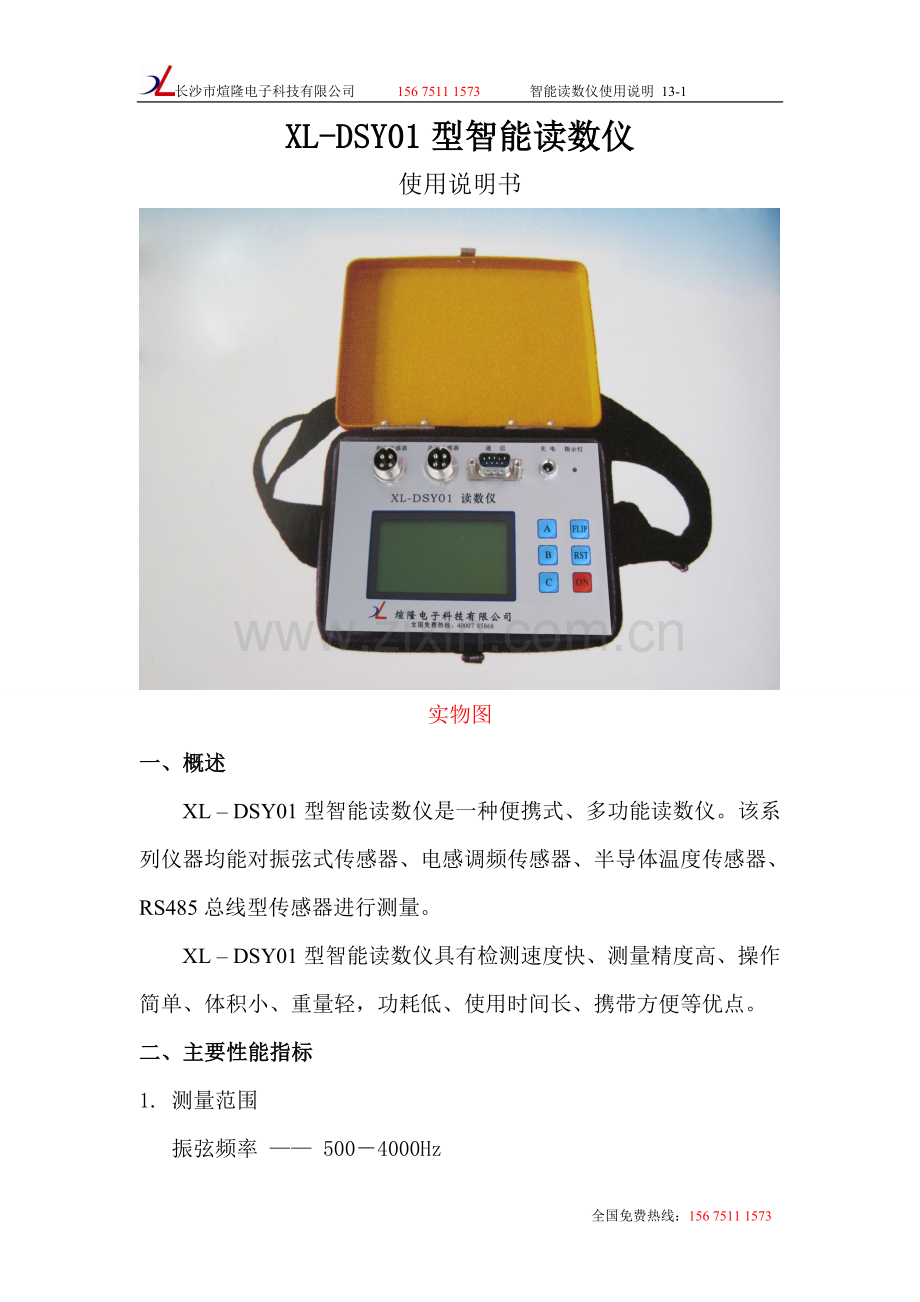

XL-DSY01型智能读数仪
使用说明书

实物图
一、概述
XL – DSY01型智能读数仪是一种便携式、多功能读数仪。该系列仪器均能对振弦式传感器、电感调频传感器、半导体温度传感器、RS485总线型传感器进行测量。
XL – DSY01型智能读数仪具有检测速度快、测量精度高、操作简单、体积小、重量轻，功耗低、使用时间长、携带方便等优点。
二、主要性能指标
1. 测量范围
振弦频率 —— 500－4000Hz

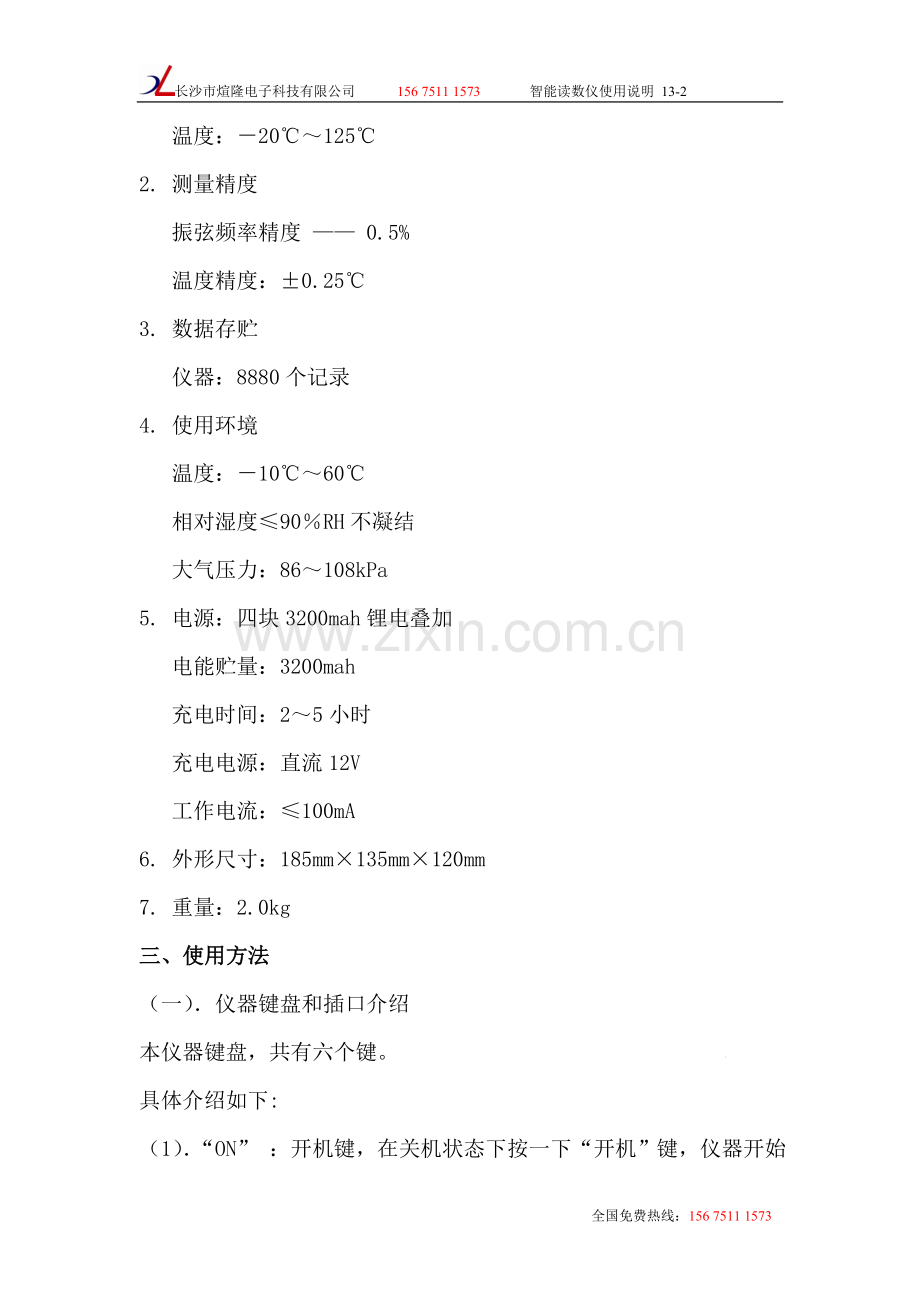

温度：－20℃～125℃
2. 测量精度
振弦频率精度 —— 0.5%
温度精度：±0.25℃
3. 数据存贮
仪器：8880个记录
4. 使用环境
温度：－10℃～60℃
相对湿度≤90％RH不凝结
大气压力：86～108kPa
5. 电源：四块3200mah锂电叠加
电能贮量：3200mah
充电时间：2～5小时
充电电源：直流12V
工作电流：≤100mA
6. 外形尺寸：185mm×135mm×120mm
7. 重量：2.0kg
三、 使用方法
（一）．仪器键盘和插口介绍
本仪器键盘，共有六个键。
具体介绍如下:
（1）．“ON” ：开机键，在关机状态下按一下“开机”键，仪器开始工作。在其他状态下无效。
（2）．“RST” ：在除关机状态外的所有状态下按一下RST键，则仪器复位回到初始界面，且在此复位状态下1.5分钟内仪器自动断开电源关机。
（3）．“FLIP”：翻页键。
（4）．背光键
若仪器需要背光，则同时按下“A+C”即可。液晶显示器背光方便仪器在阴暗处或夜晚测量，再次同时按下这两个键时背光关闭(另：30秒后可自动关闭)。注意：背景灯点亮时，仪器功耗增大20ma左右。
（5）复合键
“A”“B”“C”“FLIP”为多功能复用键。具体见仪器显示状态提示以及仪器操作说明。
（6）“振弦传感器”插口，该插口接被测振弦式传感器。
（7）“总线传感器”插口，该插口接总线传感器。
（8）“通信”插口，该插口用于与上位机通讯
（9）“充电”插口，该插口充电时接充电器插孔
（二）传感器连接方法
（1）XL-DSY01与振弦式传感器连接
振线传感器导线为四芯屏蔽线，如传感器配有四芯接头, 则直接插入仪器面板的振弦传感器插口即可,传感器导线与接头、接口连接方式如下：1脚—地线、2脚——频率、3脚——温度、4脚——电源，若传感器未接接头，可配本公司的四芯转换夹子线按线的颜色对接即可。
（2）XL-DSY01与总线传感器连接
总线（电感调频）传感器导线为四芯屏蔽线，如传感器配有四芯接头, 则直接插入仪器面板的总线传感器插口即可, 传感器导线与接头、接口连接方式如下：1脚—地线、2脚——485A、3脚——485B、4脚——电源，若传感器未接接头，可配本公司的四芯转换夹子线按线的颜色对接即可。
（3）XL-DSY01与温度传感器连接
温度传感器导线为一芯屏蔽线，若传感器配有接头则可直接插入仪器面板振弦传感器插口进行测量，若传感器未接接头，可配本公司的四芯转换夹子线按线的颜色对接即可。
（三）仪器显示与操作说明
1.开机：按“ON”键开机，显示:“XUAN LONG KE JI 智能读数仪 0731-84441338”。
2.按任意键进入下一个菜单（除ON键和RST键外）
A测量 、 B查阅 、 C通讯 、电量状态 如果连接了传感器（如：应变计），仪器还应显示温度值（XX℃）。
3.将振弦式传感器对应插入仪器振弦传感器插口。而位移计（包括单点位移计、多点位移计、静力水准仪、沉降计等）插入总线传感器插口。
4.测量和保存数据：按“A测量”键，仪器进行测量，当显示出数据后，再按A键即可保存。
（1）．振弦传感器测量（编号型、智能型）
a．测量结果左边显示为：第一行传感器五位数编号（XXXXX）和两位数型号（XX），第二行显示应变值，第三行显示应变差值，第四行显示实时温度值。右边为操作导航键。
b．保存数据：按 “A保存” 键，待屏幕右上方的“保存”消失后再次显示时， 此时测量数据已保存至仪器储存中。
c.设置初始值：按“C设置”键，屏幕提示“按A键设零”，再按“A”键，“屏幕显示命令已执行 ”，此时再按“C”键，返回到上一级界面。此操作使应变差值清零，同时把此时的实时应变值作为初始应变值，在之后的测量中有：实时应变值-应变差值=初始应变值。
d.查看频率：按 “FLIP”键，即可查看频率，若按“B”键，则屏幕朝右翻可查看应变，再按“B”键，继续往右翻查看参数：第一行为标定系数，第二行为初始应变，第三行为温度系数，第四行为初始温度；若按“A”键，则屏幕往左翻，直至返回到原界面。
（2）．基本型传感器测量
则测量中只显示频率XXXX Hz及功能提示“保存”。
5.查阅数据：按“B查阅”键，再按“B”键则可查阅保存在仪器中的数据，在此界面按照操作导航即可查看上条数据、下条数据，若按“FLIP”，则可往右翻查看到保存该数据的具体时间信息。
6.仪器通讯：将仪器配套的通讯线插头插入仪器的“通信”插口，另一端插入上位机的串口或USB，按“C通讯”键,再与软件配套使用，即可将该读数仪中的数据记录导入到数据库处理，同时可以通过该配套软件设置读数仪的一些测量参数(软件操作请参阅软件使用操作说明书)， 此时可按“C”或“RST”键退出。
四、电源充电
本仪器采用可充电电池组供电，电池可多次重复使用，当电能即将用完时，只需将其充电即可。此时只需插上12V直流专用充电器即可，若仪器面板充电指示灯亮，就表示已开始充电。一次充电时间应控制在2～5小时，充电一次可连续工作时间≥24h。仪器若长期不使用时，则应每半年充电一次。
五、仪器的维护与维修
仪器出厂后不可随意拆卸，当仪器出现您不能解决的故障时，请找专业技术人员维修或联系生产厂家进行维修。
您平时应注意以下几点:
1、仪器应保管好，不能放置在潮湿、环境温度不符合要求的场所。
2、仪器应尽量避免灰尘和阳光直射，严禁雨水浸湿。
3、仪器应避免受击、受压及摔打。
4、仪器长期不使用时，每半年充电一次。
5、仪器中保存的数据量不要过大，以免影响读数仪的正常运行速度，因此请将保存在仪器中的数据导入至数据库中保存处理
六、常见故障的简单维修:
1、 仪器开机不显示
A、 仪器电量不足，导致不开机，请充电后再使用。
B、 仪器进水或淋雨，导致不开机，一般这种情况损坏比较严重，请返厂维修。服务电话：156 7511 1573
C、 仪器经过剧烈的碰撞、摔落，导致不开机，一般这种情况损坏比较严重，请返厂维修。服务电话：156 7511 1573
2、 仪器开机有显示，测量不正常等有以下几点：
A、开机显示开机画面，但按键反应速度很慢很有可能是仪器受潮，按键和显示均很慢则是仪器保存了过多的数据，请把数据通过软件导出并保存，同时清理仪器内部储存的数据。
B、仪器测量振弦式传感器和温度传感器时，显示“85度”“0度”“125度”“ 3度”。（1）显示85度0度 3度则有可能是传感器过载、传感器坏或导线断裂进水；（2）显示0度3度85度则可能是软件故障请复位一次（按RST键），如故障依旧则可能是仪器硬件故障，需返厂维修。服务电话：156 7511 1573
C、仪器测量振弦式传感器时，显示频率或应变跳动厉害或不稳定。则可能是：（1）传感器过载导致弦受力被拉断，请用好的传感器测试对比；（2）导线断裂进水导致数据不稳；（3）仪器电量不足导致工作不正常；（4）可能仪器受潮请放置干燥通风的环境一段时间；（5）如以上都无法解决，则可能仪器软件故障请复位一下（按RST键）然后再测量，如故障依旧则可能是仪器硬件故障，需返厂维修。服务电话：156 7511 1573
D、仪器测量振弦式传感器时，不显示频率、应变。则可能是：（1）传感器导线断裂破皮进水，请检查传感器导线和接头；（2）传感器过载导致弦受力被拉断，请用好的传感器测试对比；（3）仪器软件故障请复位一下( 按RST键)然后再测量，如故障依旧则可能是仪器硬件故障，需返厂维修。服务电话：156 7511 1573
E、仪器测量振弦式传感器时，显示无传感器。则是传感器和导线安装、埋设、保护不到位导致传感器在灌浆和施工中受损、破皮、断裂、进水、过载，为以防类似情况发生。请在产品安装前致电本公司服务电话：156 7511 1573咨询核实相关产品安装技术要求和注意事项。
F、仪器测量总线式传感器时，显示无传感器。（1）导线未保护好有断裂、破皮、进水现象，请保护好导线。（2）单点沉降计埋设保护不到位，导致汽车碾压或施工碰撞，传感器损坏则测量时显示无传感器。
G、仪器测量总线式传感器时，显示数据不稳。则可能是：（1）传感器导线断裂、破皮、进水、漏电，请检查导线接头，保护好导线。（2）仪器电源电量不足，请充电后再使用。（3）如单点沉降计前次测量数据与现次测量数据有相差时，则可能是传感器安装不到位产生的沉降，或者温度效验，请对照本公司算好的温度系数进行温度修正。
H、仪器测量传感器时，总是退出测量界面或自动关机，则是传感器导线断裂、破皮、进水、漏电，请检查导线接头，保护好导线。
I、如果仪器暴晒后显示乱码，请不要担心，这是液晶的正常反应。请将仪器放置阴凉环境一段时间后即可正常。仪器经过雨淋、进水、碰撞、摔落、置于潮湿的环境都有可能导致仪器显示乱码，由于这类故障客户不便处理，请返厂维修，服务电话：156 7511 1573.
J、如果仪器不保存数据，不能设置传感器信息、不能设零时。请将仪器复位一次（按RST键）再重复操作，如故障依旧，则请在仪器菜单状态下同时按下A+C则进入隐藏菜单，按A清除数据。按A键后稍等大约一分钟，则机器提示清除数据成功。再重复操作，如还不能解决问题，请将仪器与电脑通讯执行初始化内存命令。如以上都不能解决问题，请返厂维修，服务电话：156 7511 1573
K、仪器不能通讯。如仪器不能通讯请检测好串口或USB转串口是否已安装驱动等，正确的软件设置请参照软件说明。
七、XL-DSY01读数仪软件的操作
一、软件操作说明:
注意：该软件中的默认密码均为“785868”或者无密码，也可自行设置密码。
1. 点“系统设置”
a. 再点击“串口设置”，输入密码，点“确定”

COM端口选择COM1或COM2，如果是笔记本选COM3，使用USB转232串口线若是不确定端口，请在我的电脑→设备管理 里
波特率选28800
其它项为默认值，不需改动
b.点击“系统参数设置”，用默认值，不需改动

2.点“下机位控制”
a.点击“下机位传感器设置”，输入密码，点击“确定”.

“编辑传感器信息”：输入被测传感器的编号、型号、初始应变、初始温度等项
“设置传感器信息”：传感器信息输入完成后点击该项即可完成设置
“读取传感器信息”：读取仪器内存储的传感器信息
“导入传感器信息”：以电子表格形式导入传感器信息
“导出传感器信息”：将传感器信息以电子表格形式导出数据
“删除传感器信息”：删除仪器内存储的数据信息
“退出”：即退出该菜单
b．点“下机位时间设置”：此项可以测试仪器与计算机通讯情况

“查询时间”：该项可以用来查询仪器的时间、测试仪器是否与计算机通讯成功
“设置时间”：当查询到的时间有误时，输入正确的时间然后点击此按钮则可设置时间
“退出”：退出该界面
c．点击“下机位内存清零”：该项为初始化内存，使仪器数据清空

先输密码，再点“确定”。再点击“初始化内存”，则仪器数据清空，若点击“退出”，则退出该界面。
3.点“下机位数据”：可以将读数仪内的传感器信息数据导入到计算机中。

a．“查询数据”：选择您所需要查询的时间段，传感器编号不用填写，点击该项即可查阅到传感器信息。
b．“所有数据”：可以查阅读数仪内存储的所有传感器信息数据
c．“导出数据”：将读数仪内的存储的传感器信息数据导出，以电子表格形式存储。
d．“退出”：退出该界面

二、智能读数仪数据下载软件简要操作步骤如下：
准备工作：首先打开煊隆智能读数仪V1.0.exe文件，即运行“智能读数仪数据下载软件”。然后将通讯线的一端接读数仪的RS232端口，另一端接计算机串口，再按读数仪上的“C”键，使仪器处于“通讯”状态。
软件主要操作步骤：
1、 查看“系统设置”是否正确
2、 下机位控制→下机位传感器设置→设置传感器信息（第一次测量时，需要将被测传感器的信息输入到读数仪中）
3、 下机位数据→查询数据（仪器中已测量并保存了数据）
说明：在第二步中，若每个被测传感器的编号、应变系数、初始应变、温度系数、初始温度等信息均被输入到读数仪中，则读数仪测得的数据即为工程物理量，不需要另外根据应力公式再转换。若被测传感器信息已设置好并已导入到读数仪内，则以后测量该传感器时，第二步省略，可以直接查询数据。
如若有疑问,请致电：156 7511 1573
